深入拆解：如何用協議網關打造EtherNet/IP與DeviceNet的無損數據通道
1. 項目背景

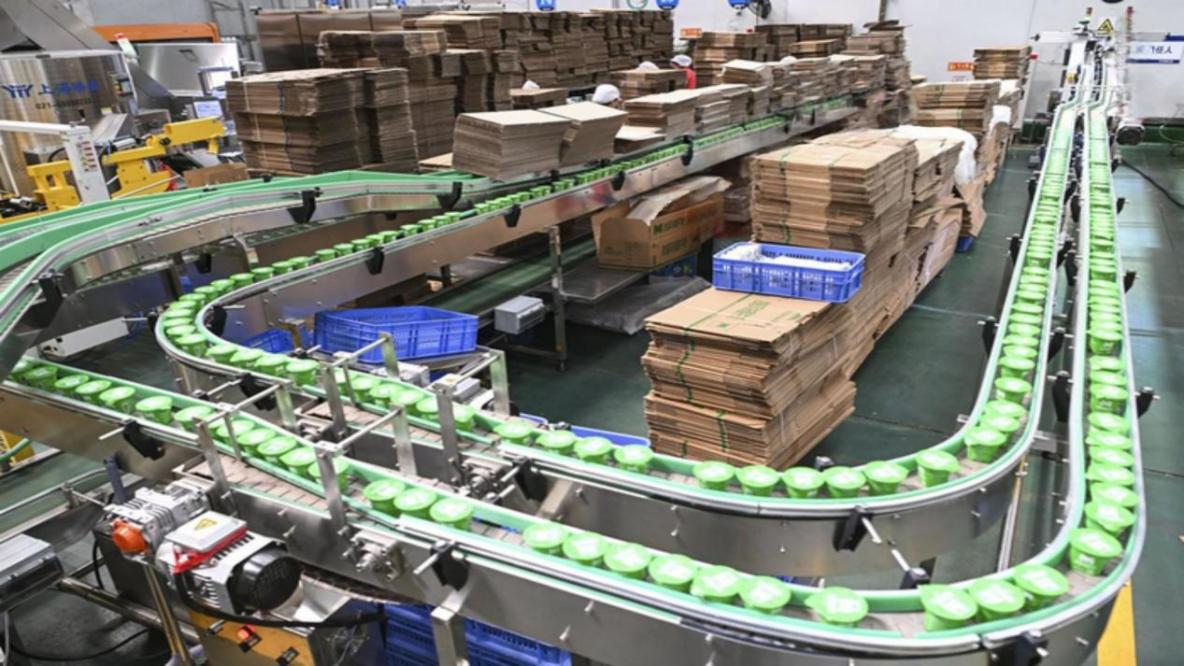

我所在的包裝車間，核心控制系統由一套較新的羅克韋爾ControlLogix PLC掌控，它通過高效的EtherNet/IP網絡與上層監控系統通信。然而，車間裏還有多條早年安裝的生產線，其關鍵設備——如老款的伺服驅動器、光電傳感器和閥門組——都依賴DeviceNet現場總線連接。這套“新舊兩重天”的體系帶來了大問題：數據壁壘森嚴，老設備狀態無法直接上傳，故障排查耗時耗力，更別提整體效率優化了。打通這段“數字斷層”，讓新舊設備流暢對話，成了我面前最緊迫的任務。
2. 方案設計

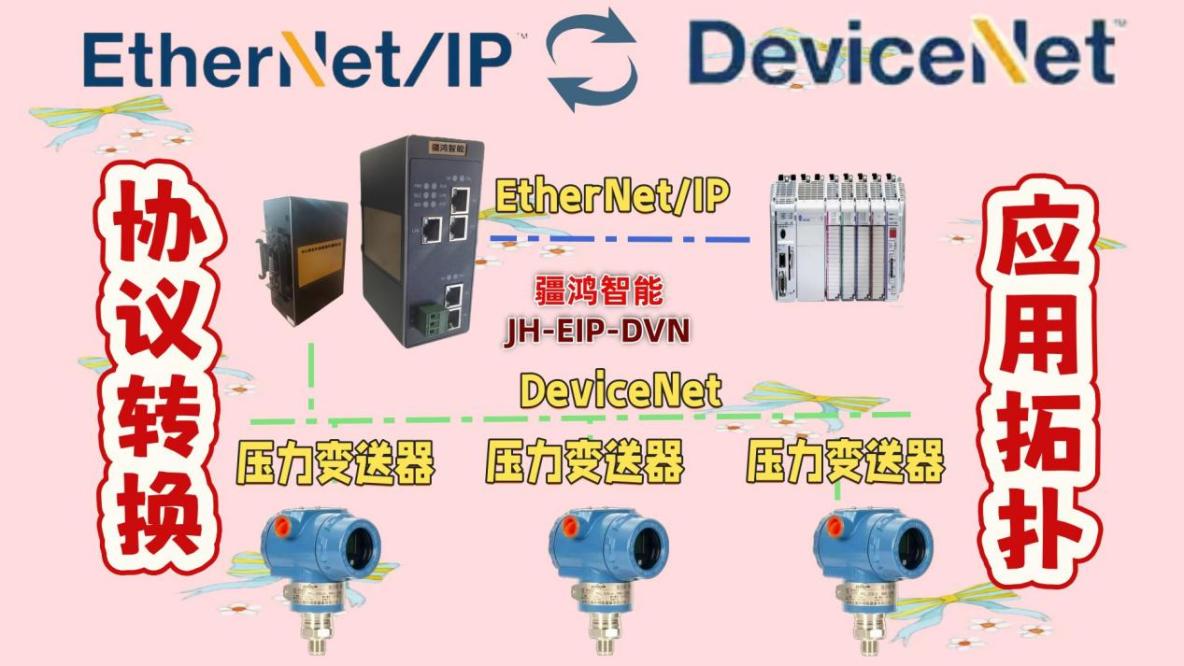

核心思路很明確：在不更換大量老舊設備的前提下，建立一個安全、穩定的通信橋樑。我設計了一套以協議網關為中心的集成方案。新PLC通過EtherNet/IP網絡，與一台高性能的協議網關通信；而這台網關的另一側，則作為DeviceNet主站，將散佈在車間各處的DeviceNet從站設備（那些伺服驅動器、傳感器等）統一接入。網關成為唯一的協議轉換與數據交換樞紐，簡化了網絡結構。在軟件層面，我利用羅克韋爾Studio 5000的EDS文件支持，將網關在DeviceNet側掃描到的所有設備，都以“子模塊”的形式清晰地映射到PLC的I/O配置樹中，使得程序員可以像訪問本地I/O一樣，透明地讀寫老舊設備的數據。
3. 設備選型
PLC自然是現成的ControlLogix系列。網關的選型是成敗關鍵。經過對比，我選擇了一款支持雙主站模式的專用協議網關。它必須同時具備：第一，與ControlLogix PLC通過EtherNet/IP進行CIP級別通信的深度兼容性；第二，穩定、可靠的DeviceNet主站功能，能驅動足夠的節點數，覆蓋我們車間的物理距離。最終選定的網關，其配置軟件能直觀地設置DeviceNet網絡參數和I/O映射，大大減輕了後期調試工作量。至於DeviceNet從站設備，則維持原狀，包括那幾台關鍵的貼標機伺服和一系列包裝機上的分佈式I/O模塊。
4. 項目實施前後對比
實施前：車間運行如同“半盲”。老線狀態依賴人工巡檢，故障響應平均需要45分鐘以上，且難以預判。數據統計不完整，整體設備效率（OEE）計算存在缺口。
實施後：最大的變化是“透明化”。所有DeviceNet設備的實時狀態、報警信號均實時顯示在中控室大屏上。PLC能直接讀取伺服的速度、扭矩，並實施更精細的協同控制。故障平均響應時間縮短至10分鐘內。更重要的是，我們首次獲得了整條包裝線的完整數據流，為後續的預防性維護和產能分析奠定了堅實基礎。
網關的重要性在此次項目中體現得淋漓盡致。它遠非一個簡單的協議轉換器，而是整個車間的“神經中樞”和“語言翻譯官”。它以其自身的穩定運行，屏蔽了底層老舊網絡的複雜性與不穩定性，向上提供了一個純淨、標準的EtherNet/IP數據接口。沒有它，我們只能面臨要麼斥巨資全面更換設備，要麼繼續忍受信息孤島的兩難境地。
總結
這次改造的創新之處，不在於採用了多麼前沿的技術，而在於用簡潔、經濟的架構解決了複雜的工程遺留問題，實現了信息價值的最大化挖掘。它啓示我們，在工業4.0的升級道路上，並非總要“破舊立新”。有時，通過精巧的“連接”與“翻譯”，讓沉默的舊設備發聲，使其數據融入現代智能體系，是一種更具性價比和智慧的“創新”。作為一名工程師，最大的成就感，莫過於用專業方案賦予舊生產線新的生命力，讓車間的每一個節點，無論新舊，都能為高效生產協同歌唱。
