一、行業背景與現場環境

我國西南地區某大型水力發電站，裝機容量達850MW，承擔着區域電網調峯調頻的重要任務。電站控制系統採用西門子S7-400系列PLC作為主控制器，構建了基於PROFIBUS-DP的分佈式控制系統。然而，在實際運行中面臨着獨特挑戰：廠區設備分佈跨越多個樓層和廠房，最遠設備距離超過1200米；潮濕環境導致接頭腐蝕問題頻發；局部電磁干擾嚴重，特別是在發電機層和變壓器區域。

傳統線性PROFIBUS網絡在該環境中暴露出明顯缺陷：單點故障可能導致整條支路癱瘓，維護時需全線停機，嚴重影響發電連續性。2019年雨季期間，曾因一段電纜接頭受潮導致三台機組監控數據丟失，迫使電站降負荷運行36小時。

二、PROFIBUS集線器的關鍵作用與拓撲創新

針對上述問題，我們引入了PROFIBUS光纖集線器作為網絡核心重構了系統架構。在PLC側，集線器通過集成的光電轉換模塊直接連接S7-400的PROFIBUS接口；在設備側，則連接着三大類關鍵設備：

1. 過程控制設備：包括法國ALSTOM的液壓調速器、德國VOITH的導葉控制器、國產大型閥門執行機構等。這些設備通過PROFIBUS適配器接入集線器各端口，傳輸控制指令與狀態反饋。

2. 監測儀表羣：振動監測系統（Bently 3500系列）、水頭壓力變送器、流量計、繞組温度檢測單元等，以從站形式接入，實時上傳設備健康數據。

3. 輔助系統控制器：油壓裝置控制櫃、技術供水系統PLC、通風系統變頻器等子系統控制器，作為智能從站實現協調控制。

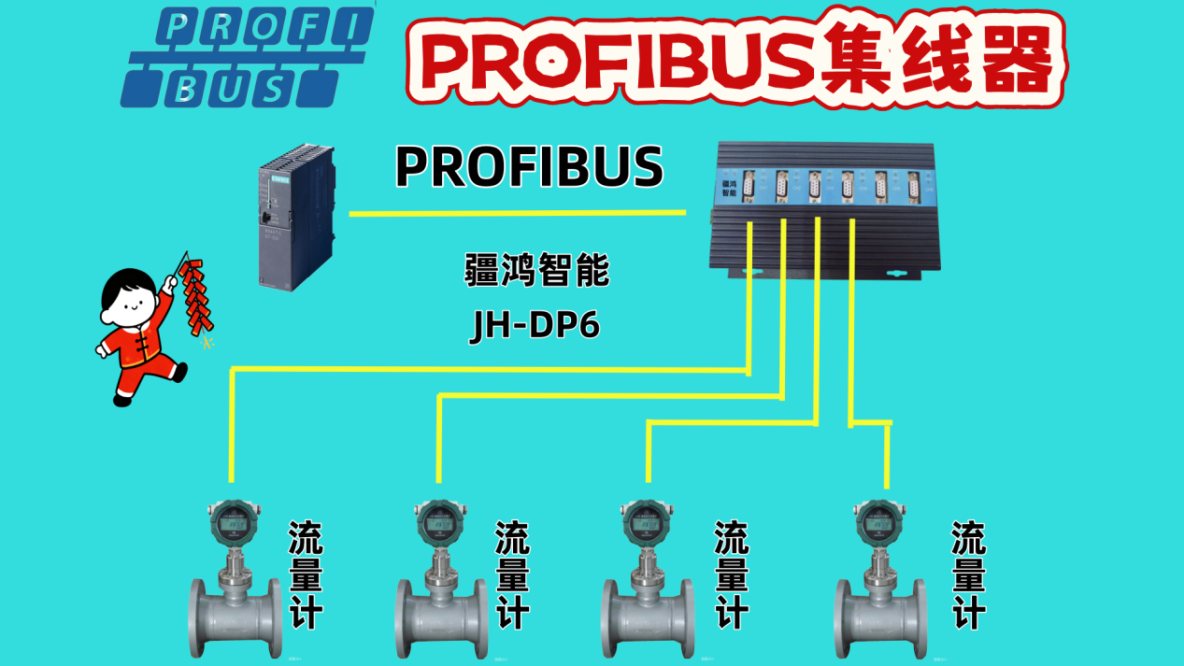

拓撲設計上，我們放棄了傳統的線性結構，採用分級星型拓撲：主集線器位於中控室，通過單模光纖連接四個位於不同廠房的子集線器。這種設計帶來三大優勢：

- 故障隔離：任一分支故障不影響其他支路

- 擴展靈活：新增機組監測點只需在相應子網擴展

- 維護便利：可在不停機情況下更換分支模塊

集線器的信號再生功能有效解決了長距離傳輸衰減問題，內置的終端電阻自動匹配消除了因施工疏忽導致的反射誤差。在實際運行中，我們通過集線器的診斷端口接入了西門子STEP7診斷工具，實現了對網絡負載率、站響應時間等參數的實時監控。

三、創新實踐與行業啓示

本項目的創新之處在於將傳統PROFIBUS集線器從單純的“信號中繼器”升級為“智能網絡管理器”。我們在標準集線器基礎上增加了三方面功能：

1. 狀態預診斷模塊：通過分析信號質量趨勢，提前2-3周預警接頭氧化或電纜劣化風險，變被動維修為預測性維護

2. 協議轉換接口：預留PROFINET轉換能力，為未來系統升級提供平滑過渡路徑

3. 自適應終端電阻：根據接入設備數量自動調整終端電阻值，避免現場人員設置錯誤

水電行業自動化的核心訴求是可靠性與連續性。PROFIBUS集線器的合理應用不僅解決了物理層連接問題，更重要的是構建了具有彈性的網絡架構。在數字化電廠的發展趨勢下，這種基於穩健物理網絡的數據採集體系，為後續實施狀態檢修、智能預警等高級應用奠定了堅實基礎。

實踐證明，在自動化系統設計中，越是基礎的網絡架構環節，越需要從全生命週期角度考量。PROFIBUS集線器這類“不起眼”的設備，恰恰是保障水電系統全年無間斷運行的關鍵組件之一。未來隨着水電廠智能化程度的提高，網絡基礎設施將承載更多數據流，其穩定性和可管理性將成為衡量自動化系統成熟度的重要標尺。
