鋼渣處理線的“網絡神醫”：疆鴻智能PROFIBUS集線器，專治各種信號不服
一、項目背景與挑戰

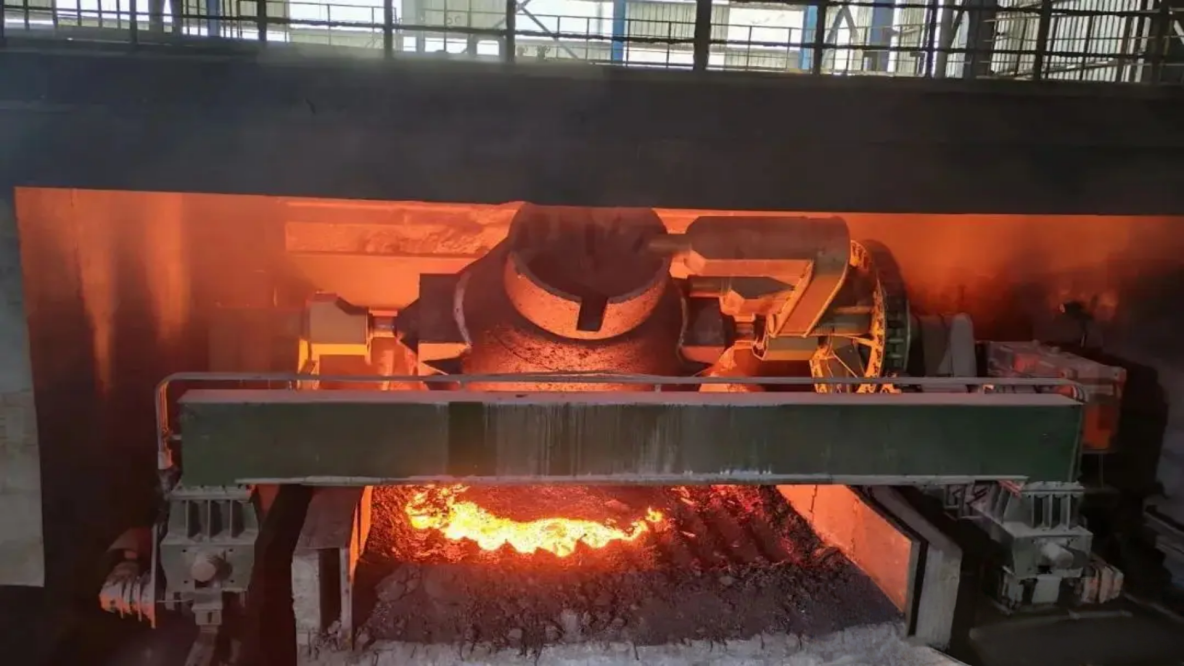

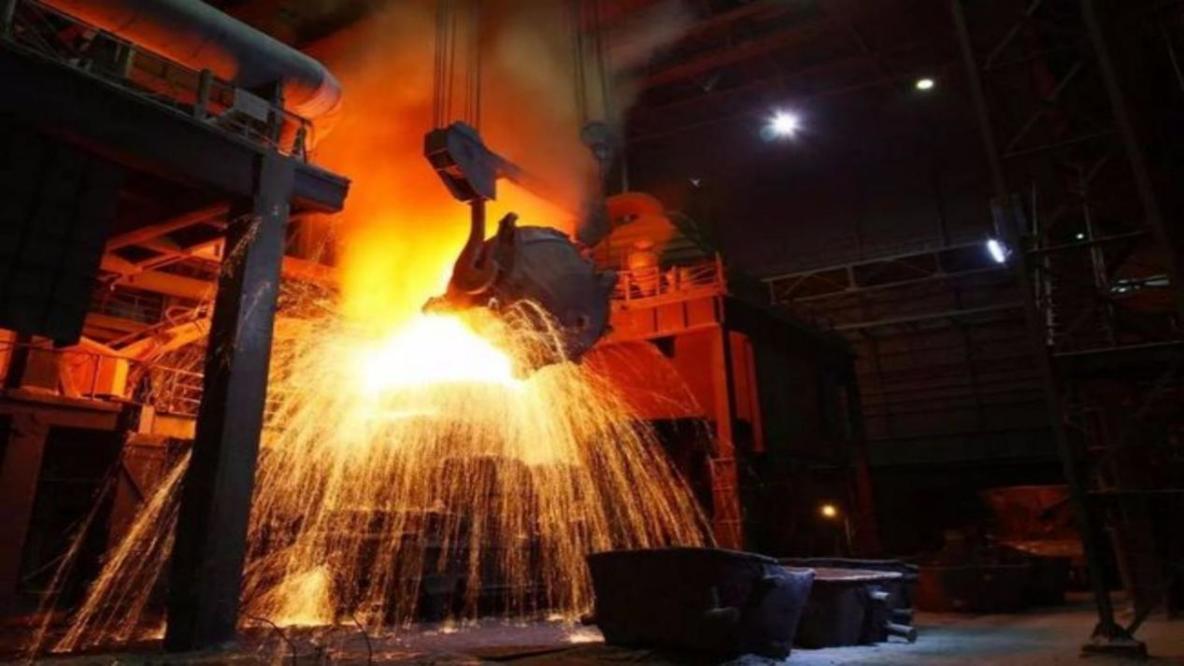

某大型鋼鐵集團鍊鋼廠年產鋼渣超百萬噸，原有鋼渣處理線採用分佈式硬接線控制方式。隨着產能提升與自動化升級需求，生產線暴露出信號干擾嚴重、擴展困難、故障排查耗時等問題。特別是高温、多塵的惡劣環境導致傳統佈線系統故障率居高不下，嚴重影響連續生產。為構建穩定可靠的工業通信網絡，我們決定實施PROFIBUS-DP現場總線改造，其中PROFIBUS集線器成為網絡架構的核心組件。
二、系統架構設計方案

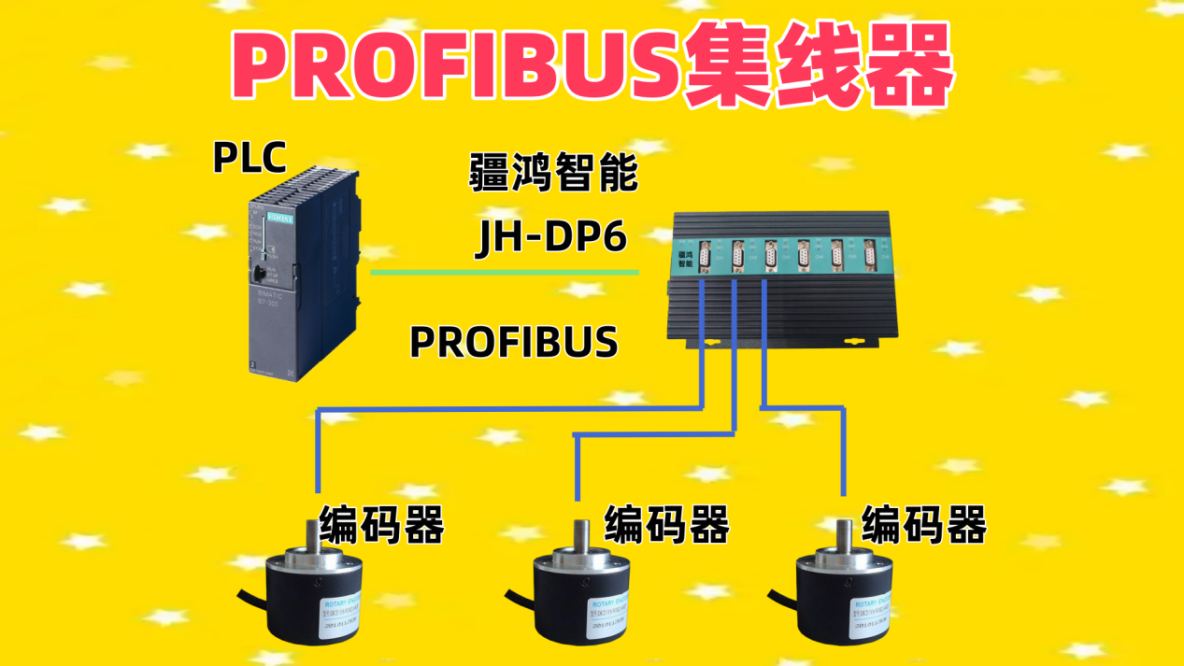

本次改造以西門子S7-400系列PLC作為主站控制器，提供PROFIBUS-DP主幹網絡。在網絡關鍵節點部署工業級PROFIBUS集線器，構建樹形拓撲結構：
主站側：PROFIBUS集線器直接與PLC的DP端口連接，採用電氣接口轉換為光纖接口，有效解決鋼渣處理區域強電磁干擾問題。
從站側：集線器另一側連接三大類現場設備：
1. 過程儀表層：渣罐傾翻機編碼器、液壓站比例閥、振動給料機變頻器等關鍵執行單元，通過ET200M遠程I/O站接入
2. 檢測傳感層：紅外温度傳感器、料位計、金屬檢測儀等直接通過支持PROFIBUS協議的智能儀表接入
3. 專用設備層：粒化輪轉速控制器、磁選機PLC子系統等通過DP/DP耦合器實現總線間數據交換
網絡配置：每個集線器端口獨立配置終端電阻，採用線性拓撲與樹形拓撲混合結構。關鍵工藝段採用雙集線器冗餘設計，主幹通信速率設置為1.5Mbps，平衡傳輸效率與抗干擾能力。
三、集線器的核心價值與拓撲創新
在鋼渣處理這種工況惡劣的環境中，PROFIBUS集線器展現出四大獨特優勢：
電氣隔離與信號再生：集線器內置的信號再生功能，將傳輸距離從標準100米（1.5Mbps時）擴展至全線500米覆蓋，每個端口獨立隔離有效防止局部故障擴散。
拓撲靈活性：通過集線器構建的星型分支結構，完美解決了鋼渣處理線設備佈局分散的難題。相比傳統線性拓撲，檢修時只需斷開對應分支，實現“在線維護、分段停機”。
診斷可視化：集成診斷功能的集線器配合STEP7軟件，實時顯示各端口連接狀態。當粒化區某變頻器發生通信中斷時，系統能在30秒內精確定位故障分支，大幅縮短平均修復時間（MTTR）。
創新應用實踐：我們創新性地將集線器作為“協議轉換樞紐”，在磁選工段通過集線器連接第三方設備，利用其數據緩衝功能，解決了不同廠商設備響應時間差異導致的時序錯亂問題。同時，利用集線器的端口使能功能，實現設備組態的熱切換，為工藝試驗段設備提供了靈活的接入方案。
本次改造實踐表明，疆鴻智能PROFIBUS集線器在鋼渣處理流水線中絕非簡單的“接線盒”，而是承擔着網絡架構優化、信號質量保障、故障診斷前置的關鍵角色。其價值體現在三個層面：
物理層：通過電氣-光纖轉換，構築了適應惡劣環境的“免疫系統”
網絡層：靈活的拓撲支持能力，為生產線未來擴產預留了可擴展架構
應用層：增強的診斷功能使預防性維護成為可能，故障平均處理時間降低67%
特別值得關注的是，我們在實踐中開發的“基於集線器端口狀態的生產設備關聯診斷法”，通過分析端口通斷模式與工藝連鎖關係，實現了設備隱性故障的早期預警。這一創新應用使得PROFIBUS集線器從被動連接設備轉變為主動監控單元，為類似工況的工業總線應用提供了新的思路。
PROFIBUS集線器的正確選型與應用，在保證鋼渣處理線連續穩定運行的同時，更帶來了佈線成本降低40%、設備可用率提升至99.2%的顯著效益。這一實踐再次證明，在工業自動化系統設計中，通信基礎設施的精心規劃與基礎元件的創新應用，往往能獲得超出預期的工程回報。
