PROFINET融合DEVICENET，焊接車間數據全貫通

一、案例背景與項目痛點

在汽車零部件焊接車間，我們遇到了一個典型的多協議共存難題：產線主控採用西門子S7-1500系列PLC（支持PROFINET），而六台關鍵焊接機器人僅支持DEVICENET協議。每次工藝調整都需要技術人員分別通過不同軟件平台配置，導致設備聯動延遲達3.2秒，且機器人實時焊接參數無法上傳至MES系統。更棘手的是，當PLC需要調用機器人狀態數據時，必須通過工控機中轉，造成數據包丟失率高達1.7%，直接影響焊縫質量追溯。

二、解決方案

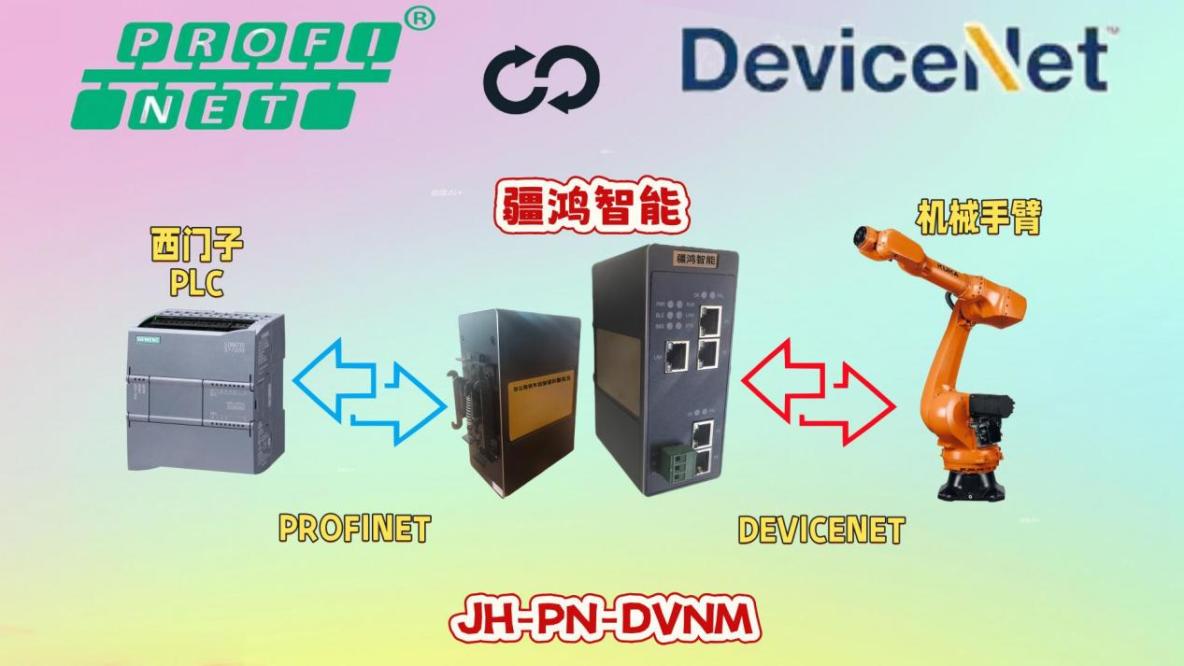

經過現場勘測，我們放棄了傳統的“工控機+雙協議卡”方案，選擇了搭載雙處理器架構的智能協議轉換網關。該設備創新性地在硬件層面集成PROFINET從站芯片與DEVICENET主站控制器，通過內存映射技術實現數據直通。關鍵突破在於：網關將機器人32位狀態字轉換為PROFINET IO模塊的標準數據結構，同時保留±0.1ms級的時間戳同步機制，確保焊接啓停信號與PLC控制脈衝嚴格同步。

三、實施過程與原理

安裝時我們在控制櫃內採用了雙電源冗餘設計：網關的PROFINET側直接接入PLC交換機端口，DEVICENET側通過屏蔽雙絞線呈菊花鏈連接機器人。配置階段，首先在TIA Portal中將其識別為標準IO設備，分配128字節輸入/128字節輸出地址；隨後通過專用配置軟件，將6台機器人的設備描述文件（EDS）加載至網關，並建立雙向數據映射表。

核心技術在於網關的動態緩衝管理算法：當PLC發送焊接指令時，網關自動將PROFINET循環數據包拆解為DEVICENET顯式報文（用於參數傳遞）和隱式I/O數據（用於實時控制），通過優先級隊列處理，使原本需要多次交互的工藝參數配置，壓縮為單個通信週期完成。實測顯示，500ms的焊接參數修改流程縮短至45ms。

四、應用效果與項目實施前後對比

實施三個月後，產線通信架構發生本質變化：

- 響應效率：設備聯動延遲從3.2秒降至85ms，焊接節拍縮短12%

- 數據完整性：通過網關自帶的數據校驗重傳機制，信號丟失率降至0.02%以下

- 運維變革：工程師僅需在博途平台即可監控所有機器人伺服電流、焊槍姿態等27項關鍵參數，故障診斷時間平均減少65%

特別在弧焊工位，網關的時間敏感網絡（TSN）特性確保焊接起弧信號與送絲機啓停的同步誤差小於0.5ms，使焊縫成型一致性提升至99.3%。

五、行業推廣與前景展望

該項目揭示的“協議解耦-數據重構”模式，為離散製造業設備互聯提供了新範式。在後續推廣中，我們已將方案拓展至激光焊接站，通過增加網關的OPC UA發佈功能，實現焊接能量波形數據直連質量分析系統。隨着工業互聯網推進，這種輕量級協議轉換方案比全面升級設備更具經濟性，尤其適合跨國企業多代設備共存的生產現場。

總結：橋樑思維的價值躍遷

這次實踐超越了單純協議轉換的技術範疇，展現出數據橋樑的深層價值：通過構建PROFINET與DEVICENET之間的智能映射層，我們不僅解決了通信兼容問題，更創造了跨協議數據語義轉換的新方法論。當焊接機器人的關節扭矩數據首次實時呈現在PLC的HMI畫面時，真正實現了不同世代設備間的“語言互譯”。這種以有限成本釋放數據流動性的思路，或許比追求全廠統一協議更具現實意義——畢竟在製造業升級的長河中，讓每個設備都説同種語言是理想，而教會它們相互理解才是智慧。
