^{一、項目背景：人工關節精密加工生產線的通訊困境}

 在醫療器械人工關節精密加工生產線中，某企業用歐姆龍 NJ 系列 PLC（Modbus RTU 協議）負責鈦合金關節切削打磨（尺寸精度 ±0.005mm），羅克韋爾 Micro850 PLC（Modbus TCP 協議）管控拋光、塗層噴塗、尺寸檢測等後道工序（要求拋光粗糙度 Ra≤0.2μm、塗層厚度 50μm±2μm）。二者需實時交互關節型號、加工進度、材質參數及檢測合格狀態等數據以保障產品安全耐用，但因總線協議不同無直接通訊通道，只能依賴人工錄入參數，日均因參數偏差導致 2 次生產停滯，每次需報廢 10 件單價超 3 萬元的工件，單日直接損失超 30 萬元。該領域屬高附加值賽道，2025 年全球市場規模預計超 500 億美元，且需滿足 ISO 13485、FDA QSR 820 等嚴苛合規要求。

二、項目痛點

1. 協議異構阻斷生產協同：歐姆龍 NJ 系列 PLC 的 Modbus RTU 協議與羅克韋爾 Micro850 PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，加工參數需操作員每 25 分鐘從 NJ 系列 PLC 導出後，通過 Micro850 PLC 編程軟件手動輸入，單次數據傳遞延遲超 18 分鐘，導致切削加工與表面處理工序不同步，塗層厚度偏差超 8μm，曾因塗層不合格導致 8 件膝關節報廢，損失超 24 萬元；生產節拍從 50 分鐘 / 件延長至 85 分鐘 / 件，效率下降 41%。

2. 數據採集追溯斷層：原有系統無專用數據採集器，關節尺寸數據、拋光參數、塗層檢測結果等關鍵工藝數據僅分別存儲於兩台 PLC 本地（存儲週期 90 天），無法自動上傳至工業物聯網平台，出現植入併發症時，需人工比對兩台 PLC 的運行日誌，追溯原因耗時超 12 小時，不符合醫療器械行業 “植入器械全生命週期追溯” 的要求（如強生、美敦力供應鏈標準）。

3. 工業環境適應性差：加工車間需滿足潔淨生產要求（Class 1000 潔淨區），存在鈦合金粉塵（切削工序）、化學試劑揮發（塗層噴塗）、精密設備振動（加工機牀），傳統 RS485 轉以太網模塊防塵等級低（IP20）、抗化學腐蝕性能弱，日均通訊中斷 1-2 次，每次中斷需停產清潔並重新校準設備，恢復耗時超 4 小時，單日減少有效生產時間約 7 小時，損失產能超 8 件人工關節。

4. 設備負載超限引發精度風險：嘗試通過第三方軟件實現數據轉發，導致歐姆龍 NJ 系列 PLC CPU 負載升至 86%（頻繁處理加工數據轉換與路徑規劃）、羅克韋爾 Micro850 PLC CPU 負載達 84%，超出安全運行閾值（PLC≤75%），引發拋光粗糙度 Ra 值從 0.2μm 升至 0.8μm，不符合生物相容性表面要求，返工成本超 18 萬元 / 月，且存在植入後組織排異風險。

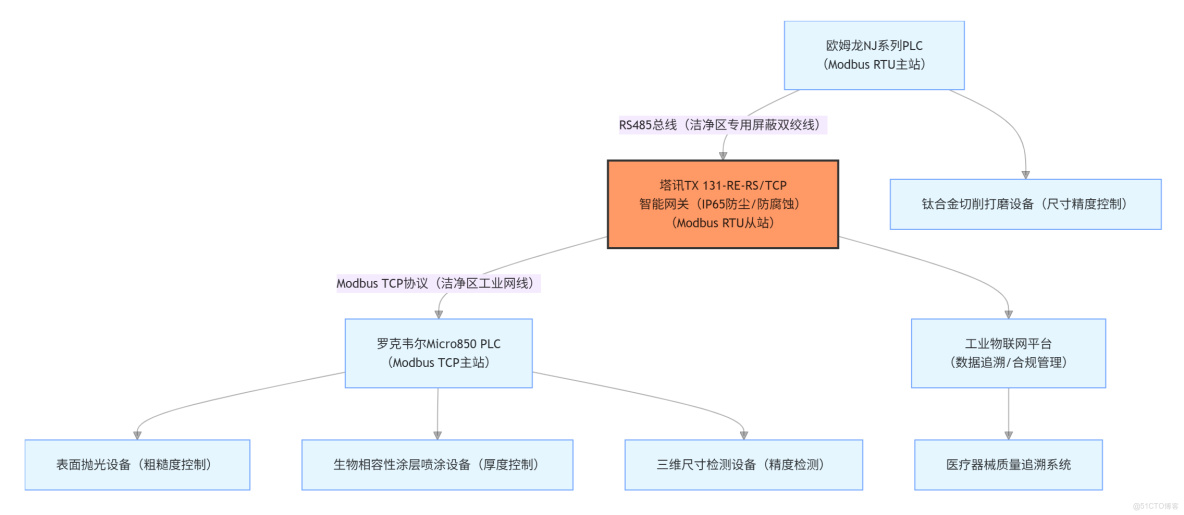

三、系統結構拓撲圖

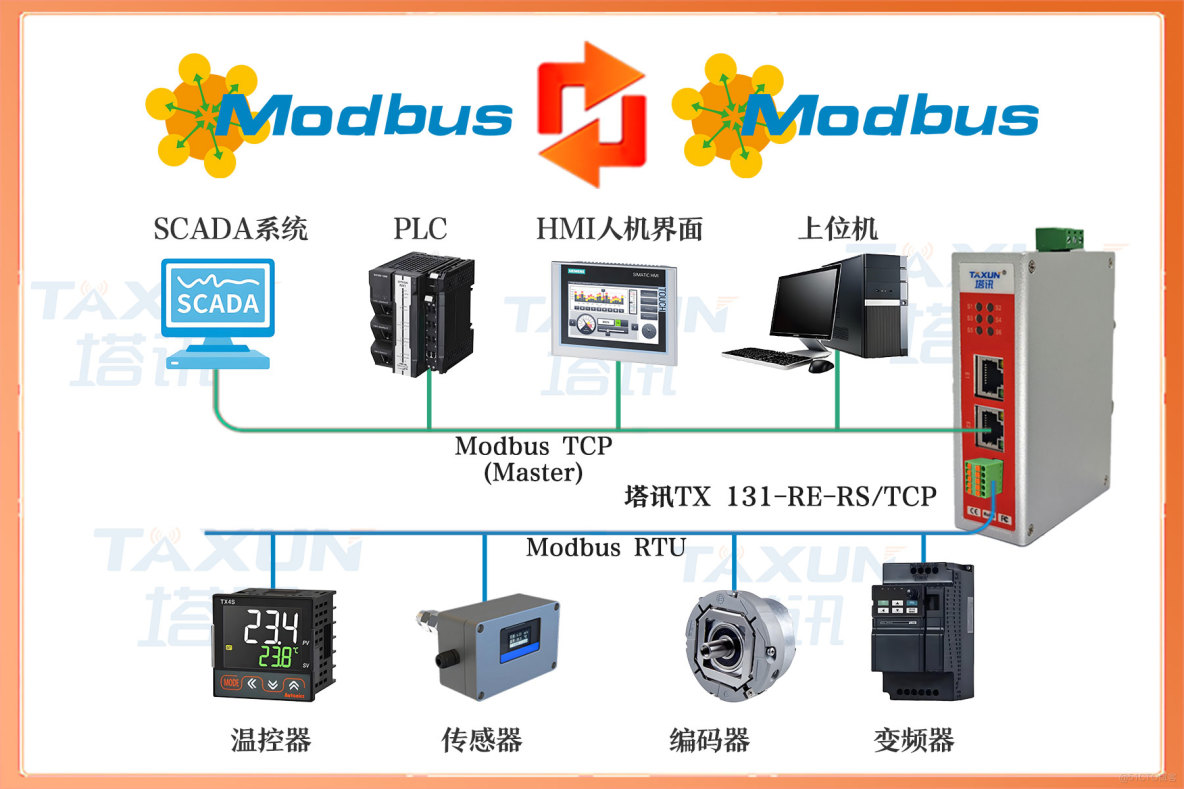

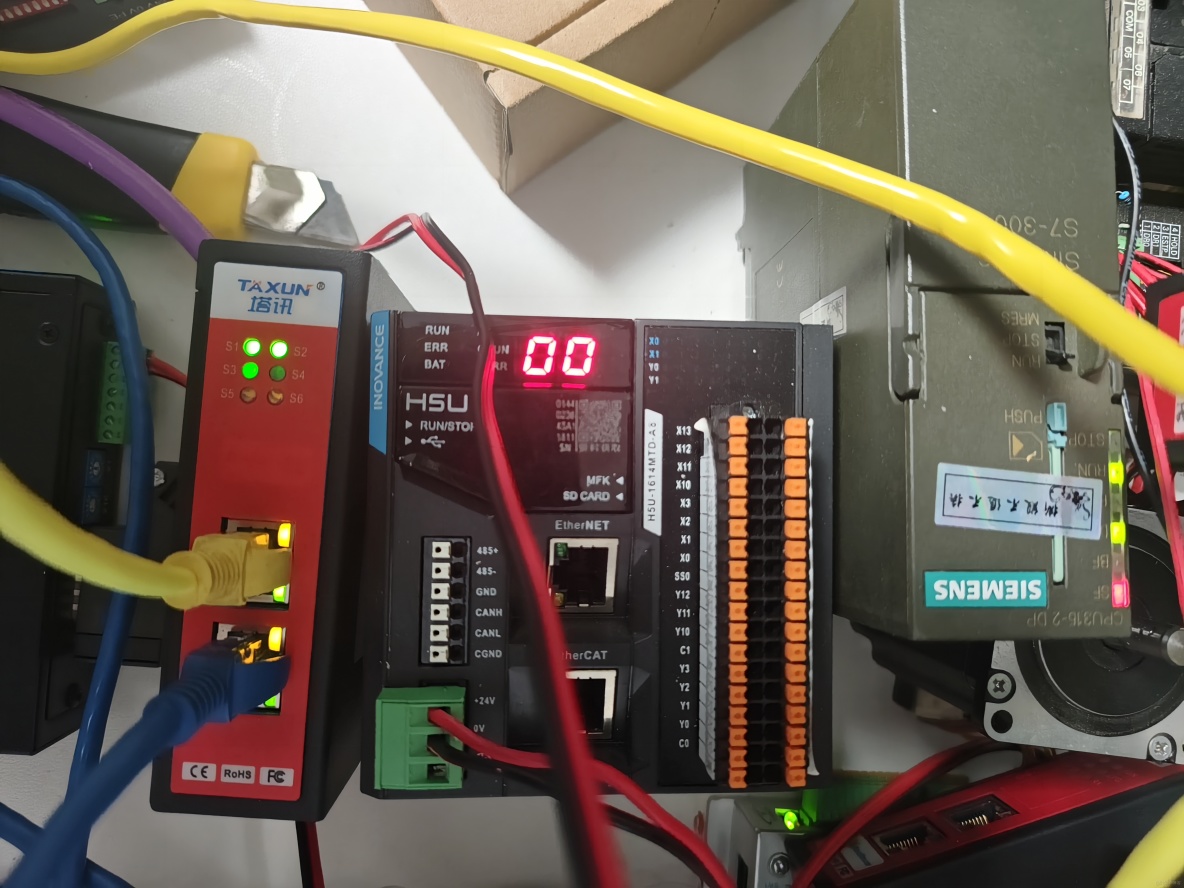

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心工業網關，該設備（IP65 防塵防腐蝕、適配潔淨生產環境）實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配人工關節精密加工場景需求：

· 協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規範，支持 9600-115200bps 可調波特率（適配歐姆龍 NJ 系列 PLC 通訊參數：19200bps、偶校驗、8 數據位、1 停止位）與 10/100Mbps 自適應以太網速率，自動識別羅克韋爾 Micro850 PLC 的寄存器地址映射規則，確保加工參數與後處理指令傳輸無格式偏差，符合 “醫療器械植入級標準” 要求。

· 數據處理：內置雙核工業級低功耗處理器，每秒可完成 2800 次以上數據轉換，轉換延遲≤17μs，支持 2600 點數據映射，滿足關節尺寸（4 字節浮點數）、拋光轉速（2 字節整數）、塗層厚度（4 字節浮點數）等多類型數據同步傳輸，數據更新頻率達 8 次 / 秒，符合 ISO 13485 對 “高頻工藝監控” 的標準。

· 工業適配：具備 IP65 防護等級（防塵、防化學試劑腐蝕、防鈦合金粉塵堆積），外殼採用 316L 不鏽鋼材質（耐酸鹼、易清潔消毒），支持 24VDC 寬壓供電（±10% 波動兼容）；採用無風扇設計（避免氣流擾動產生粉塵），適配 Class 1000 潔淨區要求；抗振動性能符合 IEC 60068-2-6 標準（50-2000Hz，5g 加速度），避免加工設備振動導致的接線鬆動；抗電磁干擾性能符合 EN 61000-6-2 標準，避免檢測設備高頻信號導致的數據丟包。

· 物聯與合規擴展：支持本地數據緩存（容量 10GB，緩存週期 365 天），通過 MQTT 協議對接工業物聯網平台與醫療器械追溯系統，實現工藝數據實時歸檔與不可篡改存儲，滿足 FDA QSR 820 對 “電子數據完整性” 的要求；內置合規預警功能，當塗層厚度超閾值或粗糙度不達標時，網關直接向兩台 PLC 推送停機信號；支持故障自恢復，通訊中斷後≤50ms 重新建立連接，保障潔淨生產連續。



五、解決方案與實施過程

（一）方案設計

採用塔訊智能網關構建 “雙 PLC - 單網關” 通訊架構：網關 Modbus RTU 側作為歐姆龍 NJ 系列 PLC 的從站，實時採集關節型號（DB1.DBD10）、加工進度（DB1.DBD20）、原料材質參數（DB1.DBD30）；Modbus TCP 側作為羅克韋爾 Micro850 PLC 的從站，將採集到的加工參數傳輸至 PLC，同時接收 PLC 反饋的拋光粗糙度（DB2.DBD10）、塗層厚度（DB2.DBD20）、檢測結果（M10.0），實現雙向數據實時交互，數據更新頻率 8 次 / 秒，滿足人工關節加工協同需求。

（二）實施步驟

1. 硬件部署：網關安裝於潔淨區外的過渡間防水機櫃內，通過潔淨區專用屏蔽 RS485 電纜（長度 35 米，低顆粒釋放材質）接入歐姆龍 NJ 系列 PLC 的通訊端口；通過潔淨區工業網線連接羅克韋爾 Micro850 PLC 的以太網交換機，配置 IP 地址（192.168.18.100）與 PLC（192.168.18.10）同網段，做好防靜電接地處理（接地電阻≤1Ω），避免靜電吸附粉塵影響潔淨度。

2. 參數配置：使用塔訊潔淨區專用配置軟件（遠程操作，減少人員進入潔淨區）建立數據映射表 —— 將 NJ 系列 PLC 的加工參數（關節型號：40001、加工進度：40002、材質參數：40003）映射至網關寄存器；將 Micro850 PLC 的反饋數據（粗糙度：30001、塗層厚度：30002、檢測結果：10002）映射至網關對應寄存器，設置數據更新週期 125ms，啓用 “數據校驗”“合規預警”“故障自恢復” 功能，日誌保存週期 365 天。

3. 聯調與合規測試：在工業物聯網平台遠程驗證數據傳輸（延遲≤17μs，丟包率 0%）；模擬塗層厚度超閾值（55μm），測試網關是否觸發停機信號；邀請第三方機構驗證系統符合 ISO 13485 與 FDA QSR 820 標準，確保通過強生、美敦力供應鏈審核。

六、應用效果與前後對比

（一）實施後效果

1. 加工效率與合規性雙提升：數據傳輸延遲降至 17μs 內，生產節拍從 85 分鐘 / 件縮短至 48 分鐘 / 件，日產能從 14 件提升至 25 件，效率提升 79%；合規預警功能避免工藝參數超差，產品合格率從 96% 升至 99.98%，每月減少報廢損失超 45 萬元；拋光粗糙度穩定在 Ra≤0.15μm，塗層厚度偏差控制在 ±1μm 內，完全滿足植入器械生物相容性要求。

2. 數據追溯全面落地：通過網關將工藝數據自動上傳至工業物聯網平台，植入併發症追溯時間從 12 小時縮短至 3 分鐘，實現人工關節從原料加工到成品檢測的全生命週期追溯，順利通過 FDA 與歐盟 CE 認證審核；數據不可篡改功能保障電子記錄合規，避免醫療器械監管處罰風險（如 FDA 警告信）。

3. 通訊穩定性適配潔淨環境：網關 IP65 防護與抗干擾設計適配潔淨區工況，連續運行 3 個月丟包率≤0.03%，通訊中斷次數從 1-2 次 / 日降至 0 次，故障恢復時間從 4 小時縮短至 9 分鐘，單日增加有效生產時間 7 小時，月增產能超 210 件。

4. 設備負載與安全風險降低：歐姆龍 NJ 系列 PLC CPU 負載從 86% 降至 37%，羅克韋爾 Micro850 PLC CPU 負載從 84% 降至 35%，均低於安全閾值；三維尺寸檢測偏差控制在 ±0.003mm 內，未再發生因設備負載過高導致的精度問題，每年減少返工成本超 216 萬元，且消除植入後組織排異風險。

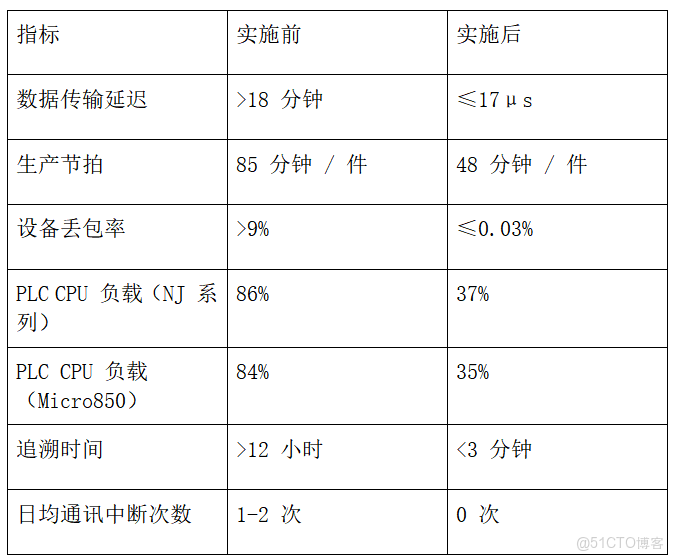

（二）效果對比表

七、行業價值與後續擴展

本案例聚焦人工關節精密加工行業，該行業直接關係患者生命健康，對產品精度與合規性要求遠超普通工業領域。此方案可複製至心臟支架加工、骨科螺釘製造等植入器械產線，後續可擴展接入 AI 工藝優化系統，通過工業物聯網平台分析歷史加工數據，自動優化切削參數與塗層噴塗工藝；或對接醫院患者管理系統，實現人工關節產品編號與患者病歷聯動，進一步提升醫療器械製造的智能化與人性化水平，助力企業滿足全球醫療器械市場的嚴苛監管標準。
