納祥科技NX9068是一款完整的8通道模擬-數字轉換器，自帶TDM接口模式，專為數字音頻系統設計。它支持採樣、模數轉換和抗混疊濾波，能夠以每通道高達216 kHz的採樣率，將所有8個通道的輸入轉換為24位串行數據，具備114 dB動態範圍、-105dB THD+N。

（一）NX9068芯片概述

納祥科技NX9068採用5階多比特Δ-Σ調製器，後接低延遲數字濾波和抽取處理，無需外部抗混疊濾波器。其差分輸入架構提供了出色的噪聲抑制能力。

專用電平轉換器（用於串口和控制端口）確保NX9068與其他設備在寬邏輯電平範圍內無縫接口。此外，片上振盪器驅動器提供了靈活的時鐘解決方案，簡化了設計。

NX9068是業界首款支持高速TDM接口的音頻A/D轉換器，可在單一數據流中實現8通道音頻數據的串行輸出，採樣率高達216 kHz。這進一步降低了佈局複雜性，並緩解了數字信號處理器的輸入/輸出限制。

NX9068提供48引腳LQFP封裝，適用於商業級（ -40°C至85°C）和汽車級。同時提供NX9068客户演示板，用於設備評估和實施建議。

在性能上，NX9068可PIN TO PIN CS5368，功能覆蓋AKM5888、PCM1861 。

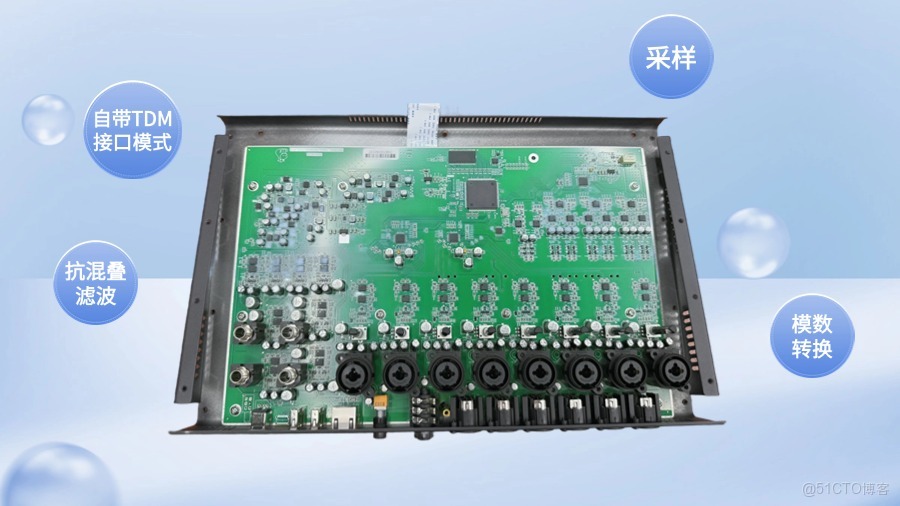

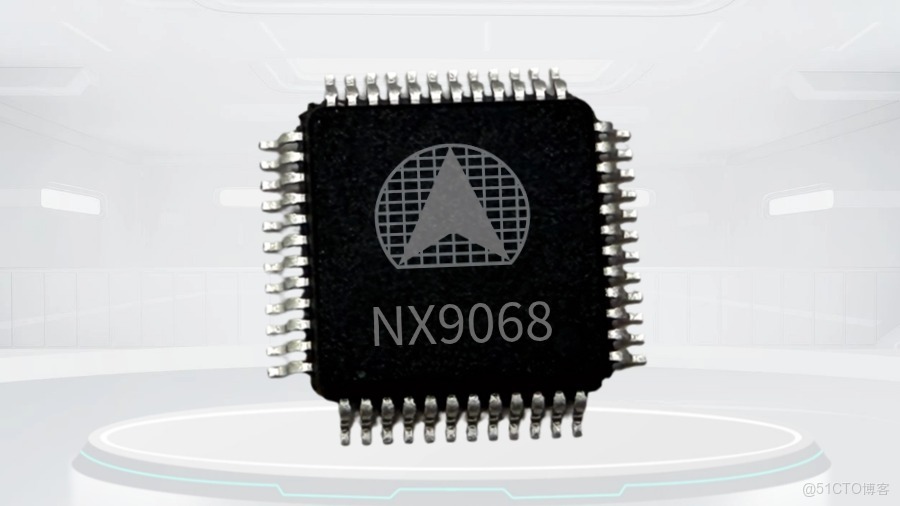

▲NX9068半成品圖

（二）NX9068主要特性

NX9068主要具備以下特性：

● 高級多比特Δ-Σ架構

● 24位轉換

● 114 dB動態範圍

● -105 dB總諧波失真加噪聲（ THD+N）

● 支持高達216 kHz的音頻採樣率

● 可選音頻接口格式

– 左對齊、 I²S、 TDM

– 8通道TDM接口格式

● 低延遲數字濾波器

● 功耗低於680 mW

● 片上振盪器驅動器

● 可作為系統時鐘的主設備或從設備運行

● 從模式下自動檢測速度

● 差分模擬架構

● 控制和串行端口獨立1.8V至5V邏輯電源

● 用於直流偏移校準的高通濾波器

● 溢出檢測

此外，NX9068還具備其他控制端口功能：

①支持I²C或SPI™；控制接口

②單通道高通濾波器禁用

③單通道溢出檢測

④單通道靜音控制

⑤每對通道獨立掉電控制

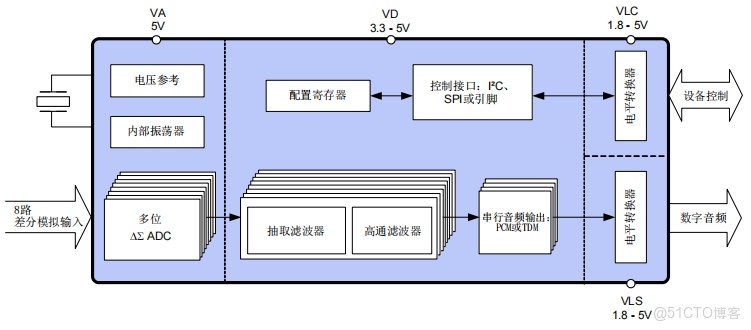

▲NX9068功能框圖

（三）NX9068芯片亮點

作為一款高指標114dB 8 通道音頻 A/D 轉換器，NX9068自帶TDM接口模式，兼具高精度、高集成度與低功耗等優勢。

①低噪聲寬動態

NX9068採用先進的多位Δ-Σ架構設計，可提供高達114 dB動態範圍、-105dB THD+N，具備高信號純度、低噪聲和寬動態響應能力，有效抑制非線性失真和背景噪聲干擾，確保音頻信號的純淨度。

②多通道同步採樣

NX9068可在單一數據流中實現8通道音頻數據的串行輸出，採樣率高達216 kHz，可減少外圍電路複雜度，覆蓋超聲波頻段，滿足高保真音頻錄製或工業高頻信號採集需求。

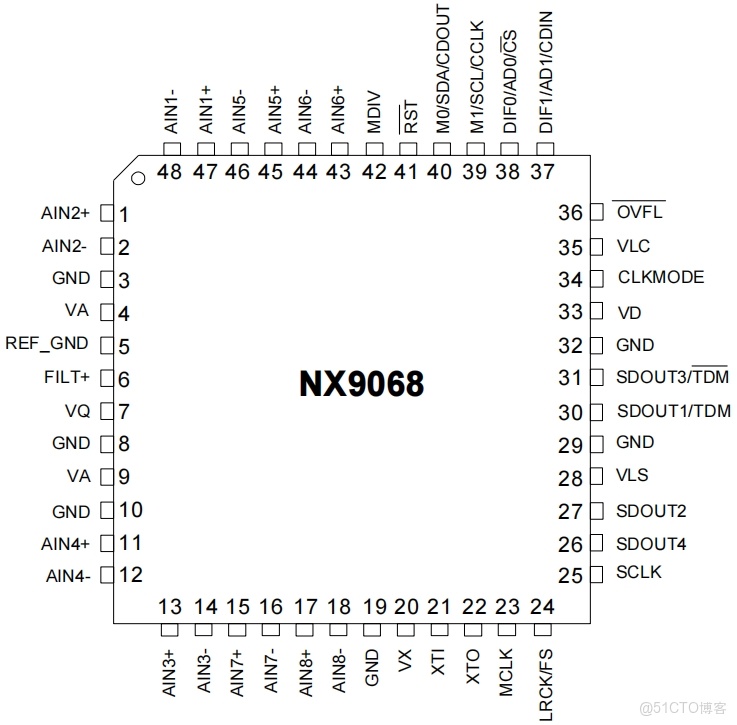

▲NX9068管腳配置

（四）NX9068應用領域

NX9068非常適合高端和專業音頻系統，如多通道會議系統，多通道效果處理器、汽車音響系統、HIFI功放與HIFI家庭影院等設備應用中，滿足數字高端電子消費者對高指標高解晰度，高動態範圍的聽覺的享受，電子發燒友HIFI級別的要求。
