前 言
本文檔主要介紹Linux-RT實時內核的性能測試方法，以及使用Linux-RT內核進行系統開發和應用開發的使用説明。
開發環境
Windows開發環境：Windows10 64bit
Linux開發環境：VMware16.2.5、Ubuntu22.04.4 64bit
LinuxSDK開發包：LinuxSDK-[版本號]（基於SDK_2025.1）
交叉編譯工具鏈：
應用開發：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu
U-Boot、內核開發：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu
評估板系統版本：U-Boot-2021.01、Linux-6.1.111、Buildroot-2022.02
備註：本文基於8GByte eMMC、1GByte DDR配置核心板進行演示。
術語表

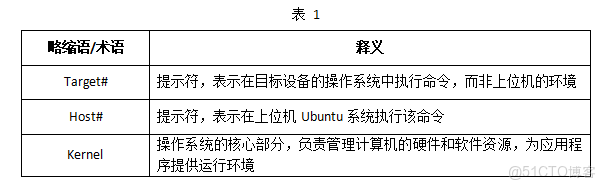

為便於閲讀，下表對文檔出現的關鍵術語進行解釋；對於廣泛認同釋義的術語，在此不做註釋。
注意事項
我司默認使用的是Linux內核，同時提供了Linux-RT內核，位於產品資料“4-軟件資料\Linux\Kernel\image\linux-6.1.111-[版本號]-[Git系列號]\”目錄下。請按照《Linux系統開發手冊》替換Kernel鏡像章節中的方法替換Linux-RT內核。
Linux-RT介紹
我司提供的Linux-RT內核應用了開源的RT PREEMPT機制進行補丁。PREEMPT_RT補丁的關鍵是最小化不可搶佔的內核代碼量，同時最小化必須更改的代碼量，以便提供這種附加的可搶佔性。Linux-RT內核增加PREEMPT_RT補丁後，增加了系統響應的確定性和實時性，但是代價是CPU性能降低。
Linux-RT內核與普通Linux內核相比，幾個主要的相同之處是：
（1）具有相同的開發生態系統，包括相同工具鏈、文件系統和安裝方法，以及相同的POSIX API等。
（2）仍然存在內核空間和用户空間的劃分。
（3）Linux應用程序在用户空間中運行。
Linux-RT內核與普通Linux內核在常規編程方式上的幾個主要不同之處是：
（1）調度策略。
（2）優先級和內存控制。
（3）基於Linux-RT內核的應用程序使用了調度策略後，系統將根據調度策略對其進行調優。
Linux系統實時性測試
本章節主要介紹使用Cyclictest延遲檢測工具測試Linux系統實時性的方法。Cyclictest是rt-tests測試套件下的一個測試工具，也是rt-tests下使用最廣泛的測試工具，一般主要用來測試內核的延遲，從而判斷內核的實時性。
Cyclictest常用於實時系統的基準測試，是評估實時系統相對性能的最常用工具之一。Cyclictest反覆測量並精確統計線程的實際喚醒時間，以提供有關係統的延遲信息。它可測量由硬件、固件和操作系統引起的實時系統的延遲。
為了測量延遲，Cyclictest運行一個非實時主線程（調度類SCHED_OTHER），該線程以定義的實時優先級（調度類SCHED_FIFO）啓動定義數量的測量線程。測量線程週期性地被一個到期的計時器（循環報警）所定義的間隔喚醒，隨後計算有效喚醒時間，並通過共享內存將其傳遞給主線程。主線程統計延遲值並打印最小、最大和平均延遲時間。
Linux、Linux-RT實時性對比
本次測試結合Iperf和Cyclictest工具，對比測試基於Linux-RT-6.1.111內核和Linux-6.1.111內核的系統實時性能。此處使用Iperf工具不斷觸發系統中斷，提高中斷處理負載，以便更好測試系統實時特性。

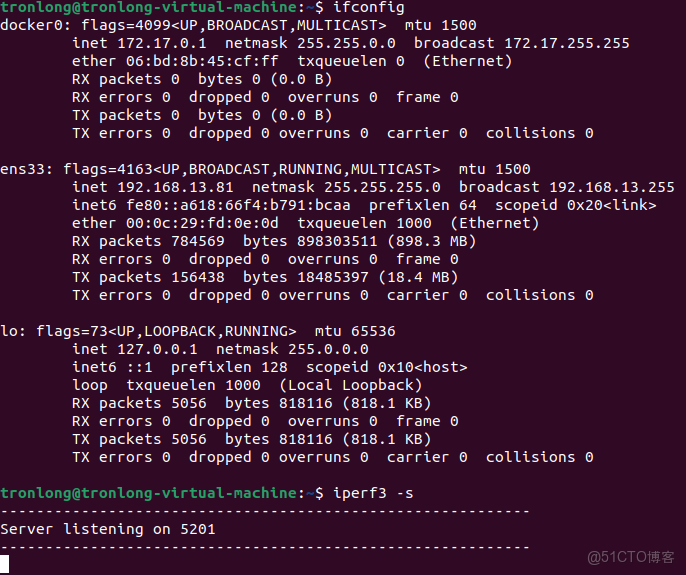

在Ubuntu執行如下命令查看IP地址，並以服務器模式啓動Iperf測試。
Host# ifconfig
Host# iperf3 -s
圖 1
分別使用Linux-RT-6.1.111內核和Linux-6.1.111內核啓動評估板進行測試。執行如下命令以客户端模式啓動Iperf，並連接至服務器端（Ubuntu系統）。"192.168.13.81"為Ubuntu的IP地址，"-t3600"設置測試時間為3600秒，"&"表示讓程序在後台運行。
Target# iperf3 -c 192.168.13.81 -d -t3600 > /dev/null 2>&1 &
圖 2
評估板文件系統默認已提供Cyclictest工具，進入評估板文件系統，執行如下命令使用Cyclictest工具測試系統實時性。
Target# cyclictest -t5 -p98 -m -D10m

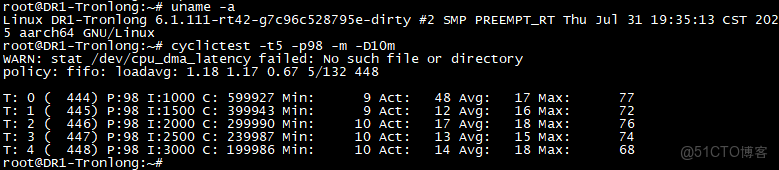

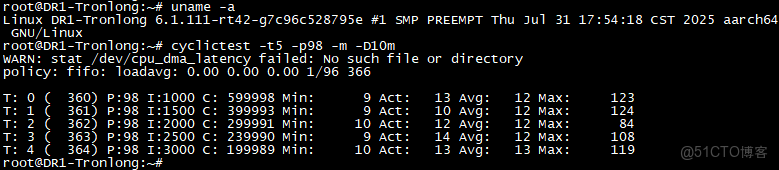

圖 3 Linux-RT-6.1.111內核測試結果
圖 4 Linux-6.1.111內核測試結果
對比測試數據，可看到基於Linux-RT-6.1.111內核的系統的延遲更加穩定，平均延遲、最大延遲更低，系統實時性更佳。

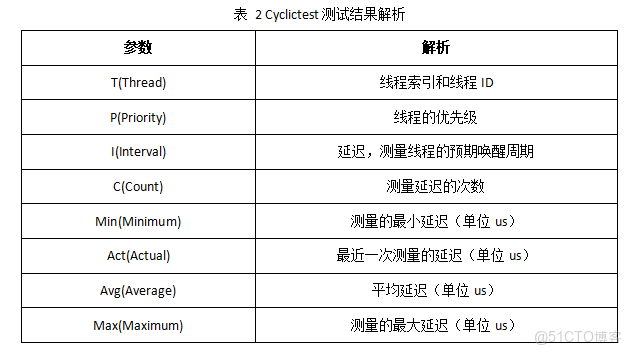

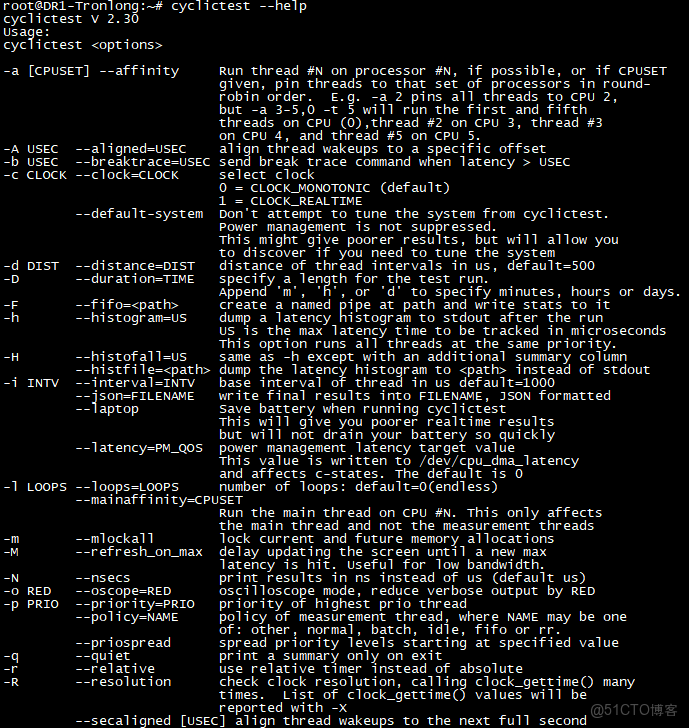

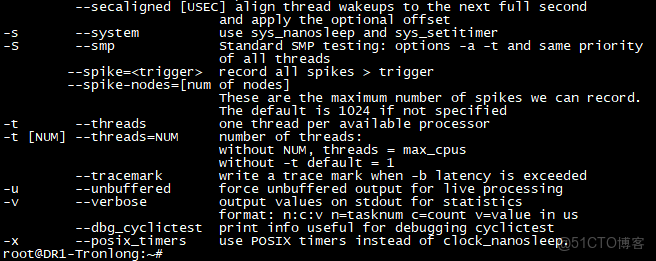

Cyclictest命令參數解析可執行"cyclictest --help"查看，如下圖所示。
圖 5
圖 6
Linux-RT性能測試
本次測試分別在CPU空載、滿負荷（運行stress壓力測試工具）、隔離CPU核心的情況下，對比評估Linux-RT內核的系統實時性。
CPU空載狀態
評估板上電啓動，進入評估板文件系統，執行如下命令修改內核printk日誌等級，避免內核打印信息影響實時測試。
Target# echo 1 > /proc/sys/kernel/printk
圖 7
調整內存分配策略為"2"，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer終止某些進程而產生延遲，影響測試結果。
Target# echo 2 > /proc/sys/vm/overcommit_memory
圖 8
執行如下命令，基於CPU空載狀況下測試系統的實時性。測試指令需運行12小時，請保持評估板長時間穩定工作，測試完成後將生成統計結果no_load_output文件。
Target# cyclictest -m -Sp99 -i1000 -h800 -D12h -q > no_load_output
圖 9
參數解析：
-m：鎖定當前和將來的內存分配；
-S：採用標準SMP測試；
-p：設置線程優先級；
-i：設置線程的基本間隔；
-h：運行後將延遲直方圖轉儲至標準輸出，亦可指定要跟蹤的最大延時時間（以微秒為單位）；
-D：指定測試運行時長，附加m（分鐘）、h（小時）、d（天）指定；
-q：運行時不打印相關信息；
CPU滿負荷狀態
評估板上電啓動，進入評估板文件系統執行如下命令，修改內核printk日誌等級，避免內核打印信息影響實時測試。
Target# echo 1 > /proc/sys/kernel/printk
圖 10
調整內存分配策略為"2"，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。
Target# echo 2 > /proc/sys/vm/overcommit_memory
圖 11
執行如下命令，運行stress壓力測試工具，使得CPU處於滿負荷狀態。

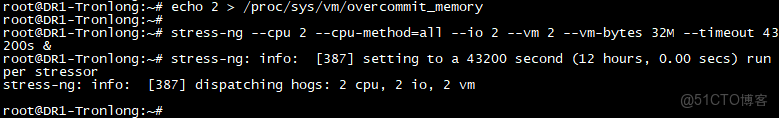

Target# stress-ng --cpu 2 --cpu-method=all --io 2 --vm 2 --vm-bytes 32M --timeout 43200s &
圖 12
參數解析：
--cpu：指定壓力測試的進程個數；
--cpu-method：指定CPU壓力測試的方式；
--io：指定I/O測試的進程個數；
--vm：指定內存測試的進程個數；
--vm-bytes：指定每個內存測試進程中分配內存的大小；
--timeout：指定測試時長；

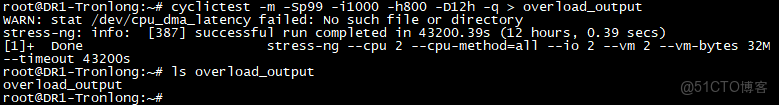

使用cyclictest工具測試CPU滿負荷狀態下的系統實時性能。測試指令需運行12小時，請保持評估板長時間穩定工作，測試完成後將生成統計結果overload_output文件。
Target# cyclictest -m -Sp99 -i1000 -h800 -D12h -q > overload_output
圖 13
隔離CPU核心狀態
本次測試以隔離CPU1核心為例，通過降低系統上所運行的其他進程對隔離CPU1產生的延遲影響，確保CPU1進程的正常運行，進而評估Linux-RT內核的系統實時性。
評估板上電啓動後，在U-Boot倒計時結束之前長按"Ctrl + C"進入U-Boot命令行模式，執行如下命令，修改環境變量，隔離CPU1核心。

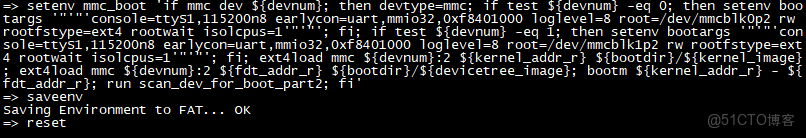

U-Boot# setenv mmc_boot 'if mmc dev ${devnum}; then devtype=mmc; if test ${devnum} -eq 0; then setenv bootargs '"'"'cnotallow=ttyS1,115200n8 earlycnotallow=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk0p2 rw rootfstype=ext4 rootwait isolcpus=1'"'"'; fi; if test ${devnum} -eq 1; then setenv bootargs '"'"'cnotallow=ttyS1,115200n8 earlycnotallow=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk1p2 rw rootfstype=ext4 rootwait isolcpus=1'"'"'; fi; ext4load mmc ${devnum}:2 ${kernel_addr_r} ${bootdir}/${kernel_image}; ext4load mmc ${devnum}:2 ${fdt_addr_r} ${bootdir}/${devicetree_image}; bootm ${kernel_addr_r} - ${fdt_addr_r}; run scan_dev_for_boot_part2; fi'
U-Boot# saveenv
U-Boot# reset
圖 14
如需恢復U-Boot環境變量，在U-Boot命令行模式執行以下命令。
U-Boot# env default -a -f
U-Boot# saveenv
U-Boot# reset
圖 15
進入評估板文件系統，執行如下命令，查看環境變量是否設置成功。
Target# cat /proc/cmdline
圖 16
執行如下命令，修改內核printk日誌等級，避免內核打印信息影響實時測試。
Target# echo 1 > /proc/sys/kernel/printk
圖 17
調整內存分配策略為"2"，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。
Target# echo 2 > /proc/sys/vm/overcommit_memory
圖 18
執行如下命令，運行stress壓力測試工具，使得CPU處於滿負荷狀態。
Target# stress-ng --cpu 2 --cpu-method=all --io 2 --vm 2 --vm-bytes 32M --timeout 43200s &
圖 19

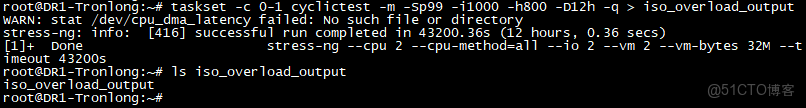

因CPU1核心被隔離，程序默認不會在CPU1上運行，需使用taskset工具將cyclictest測試程序運行在所有核心上，測試cyclictest在滿負荷狀態的CPU0和被隔離的CPU1的實時性能。測試指令需運行12小時，請保持評估板長時間穩定工作，測試完成後將生成統計結果iso_overload_output文件。
Target# taskset -c 0-1 cyclictest -m -Sp99 -i1000 -h800 -D12h -q > iso_overload_output
圖 20
統計結果分析
我司已提供腳本文件get_histogram.sh用於繪製統計結果直方圖，位於產品資料“4-軟件資料\Demo\linux-rt-demos\cyclictest\bin\”目錄下，請將該腳本文件拷貝至Ubuntu工作目錄下。
圖 21
在Ubuntu系統執行如下命令，安裝gnuplot工具。

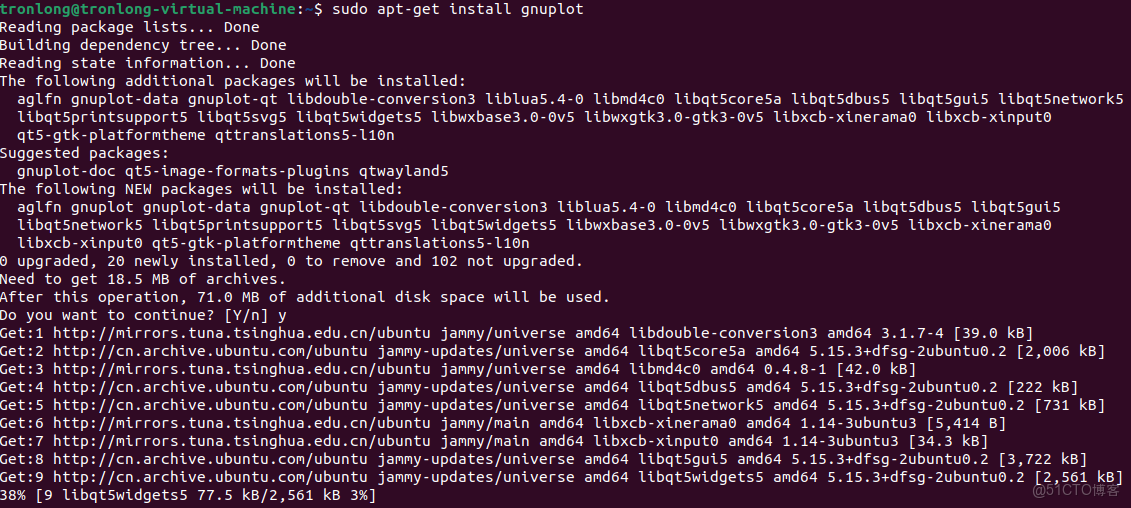

Host# sudo apt-get install gnuplot
圖 22
（1）CPU空載狀態

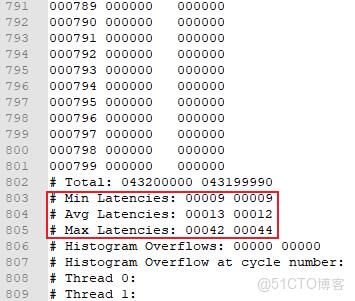

請將CPU空載狀態下的統計結果no_load_output文件拷貝至Windows工作目錄，使用Windows文本工具打開該文件並拖動至文件末尾，可查看Linux系統每個核心CPU0~CPU1的最小延遲(Min Latencies)、平均延遲(Avg Latencies)、最大延遲(Max Latencies)統計結果。
圖 23

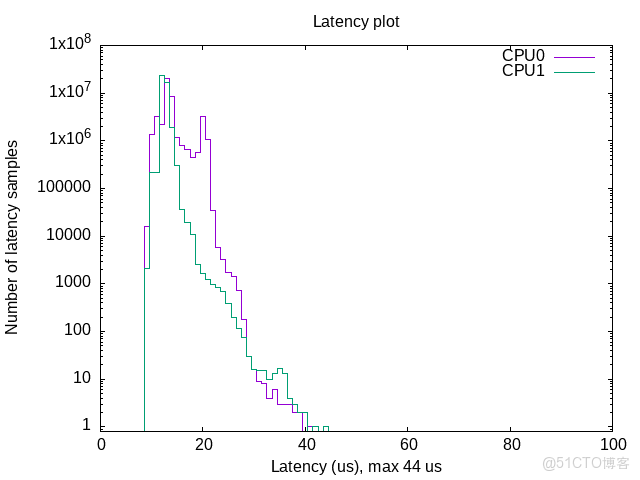

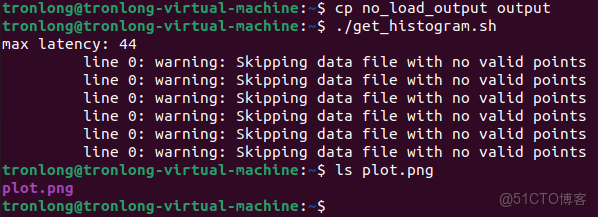

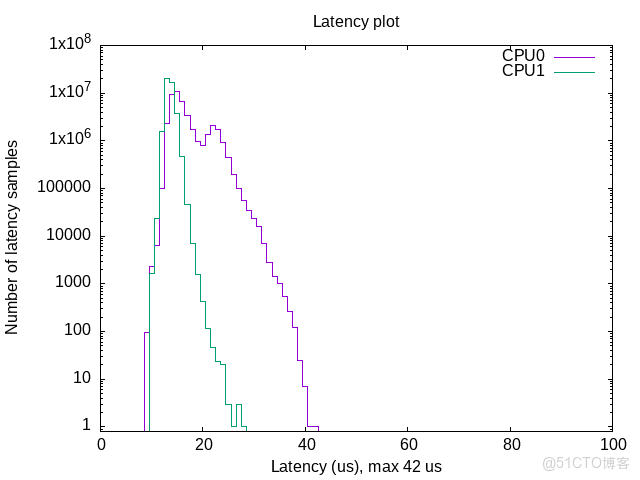

請將CPU空載狀態下的統計結果no_load_output文件拷貝至Ubuntu，存放在get_histogram.sh同一目錄下。拷貝no_load_output文件為output文件。執行如下命令生成直方圖文件plot.png，請將其拷貝至Windows下並打開。
Host# cp no_load_output output
Host# ./get_histogram.sh
圖 24
圖 25

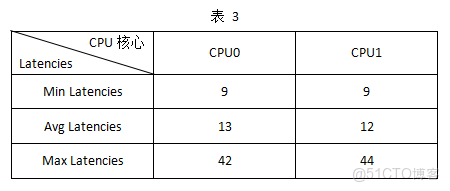

根據測試結果output文件數據以及結合直方圖，可得主要數據如下表。本次測試中，CPU1核心Max Latencies值最大，為44us，CPU0核心的Max Latencies值最小，為42us。
備註：測試數據與實際測試環境有關，僅供參考。
（2）CPU滿負荷狀態

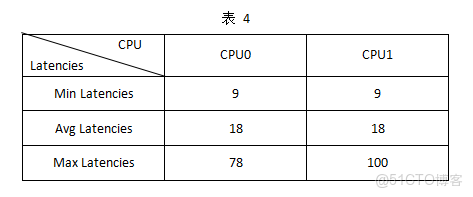

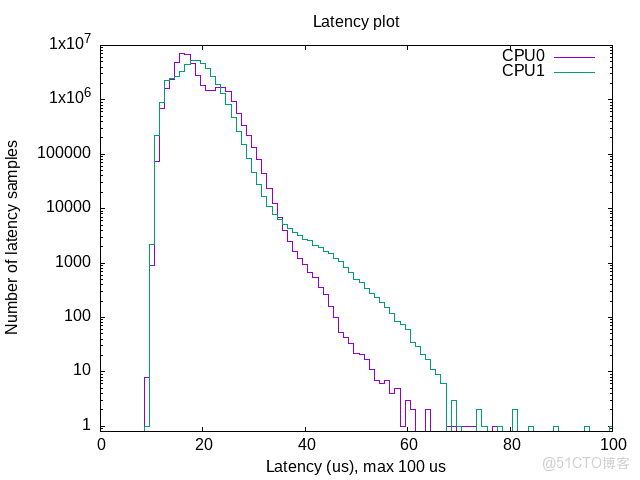

參考如上方法，分析CPU滿負荷狀態下的統計結果如下所示。本次測試中，CPU1核心Max Latencies值最大，為100us，CPU0核心的Max Latencies值最小，為78us。
圖 26
（3）隔離CPU核心狀態

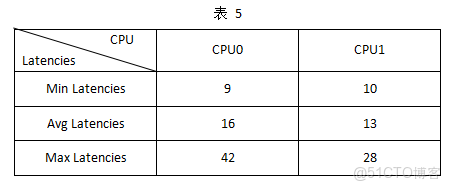

參考如上方法，分析隔離CPU核心狀態下的統計結果如下所示。本次測試中，CPU0核心Max Latencies值最大，為42us，隔離CPU1核心的Max Latencies值最小，為28us。
根據CPU空載、CPU滿負荷、隔離CPU核心三種狀態的測試結果可知：當程序指定至隔離的CPU1核心上運行時，Linux系統延遲最低，可有效提高系統實時性。故推薦對實時性要求較高的程序（功能）指定至隔離的CPU核心運行。
外設使用説明

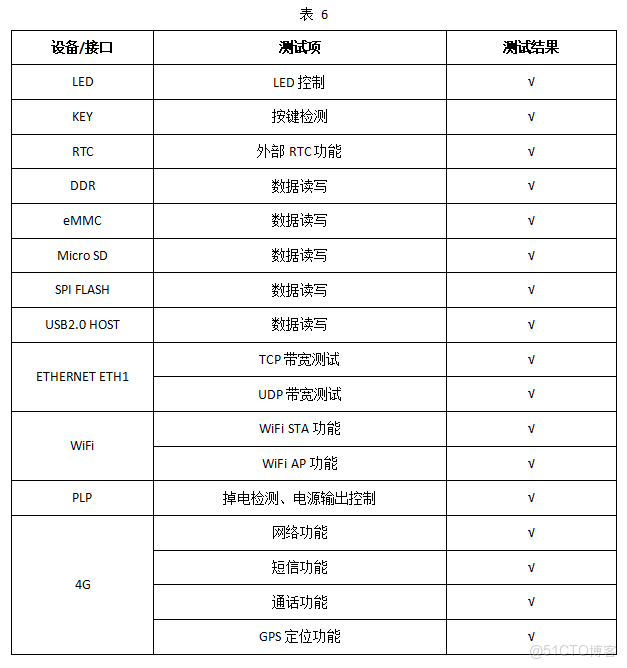

我司提供的Linux-RT內核與普通Linux內核測試方法一致，請參考《評估板測試手冊》進行測試即可。Linux-RT內核支持的外設接口及測試結果彙總如下表所示。
系統使用説明
Linux-RT內核與普通Linux內核在系統使用上保持一致，具體操作方法請參考《Linux系統使用手冊》。
