在汽車電子、便攜設備與電池管理等前沿領域，電源設計工程師常常面臨一個核心挑戰：如何高效、可靠地將車輛電池、工業電源等場景中高達數十伏甚至上百伏的波動電壓，穩定地轉換為各類芯片所需的低壓電源。這不僅關乎系統效能，更直接影響到設備的長期可靠性。

今天，我們向您介紹一款旨在應對這一挑戰的高壓降壓開關控制器——H6253C。它集多項實用特性於一身，為您的寬電壓輸入應用提供一個穩定、高效的電源解決方案。

堅固內核，應對寬壓波動

H6253C內置了一顆耐壓高達150V的功率MOSFET，使其能夠從容應對8V至120V的寬範圍輸入電壓波動。這一特性使其尤其適用於輸入電壓環境複雜多變的應用場景，如汽車啓動或停止時產生的電壓瞬變。

精準控制，實現恆壓恆流

該控制器支持輸出恆定電壓與恆定電流兩種模式。通過配置外部VFB採樣電阻，工程師可以靈活地將輸出電壓精確設定在3.3V及以上。同時，通過調整CS採樣電阻，可以設定最大輸出電流限制，從而為負載提供可靠的過流保護，並向負載持續提供1A的電流。

高效與動態響應兼備

H6253C採用峯值電流模式控制架構，典型開關頻率為130KHz，這不僅保障了快速的動態響應能力，也確保了反饋環路的穩定性。其設計兼顧了輕重負載下的不同需求：在重載時保持PWM模式以提供充足功率；在輕載時，會自動切換至PWM+PFM混合模式，有效降低開關損耗，從而提升整個負載範圍內的平均轉換效率。

全面防護，保障系統可靠

為確保系統在各種異常情況下都能穩定運行，H6253C集成了多重保護機制：

軟啓動功能：有效抑制熱插拔時產生的浪涌電流，防止輸出電壓過沖，保護後續電路。

過流保護(OCP)與輸出短路保護(SCP)：在輸出端異常時迅速動作，保護控制器與負載。

過熱保護(OTP)：當芯片結温過高時自動關斷輸出，防止因過熱而損壞。

優化散熱，緊湊設計

採用ESOP-8封裝，底部特有的散熱焊盤直接連接芯片的VIN輸入端和內置MOSFET的漏極。這一設計極大地優化了芯片的導熱路徑，有助於在持續大電流工作時將內部熱量高效地散發出去，提升系統的功率密度與長期運行可靠性。

典型應用領域

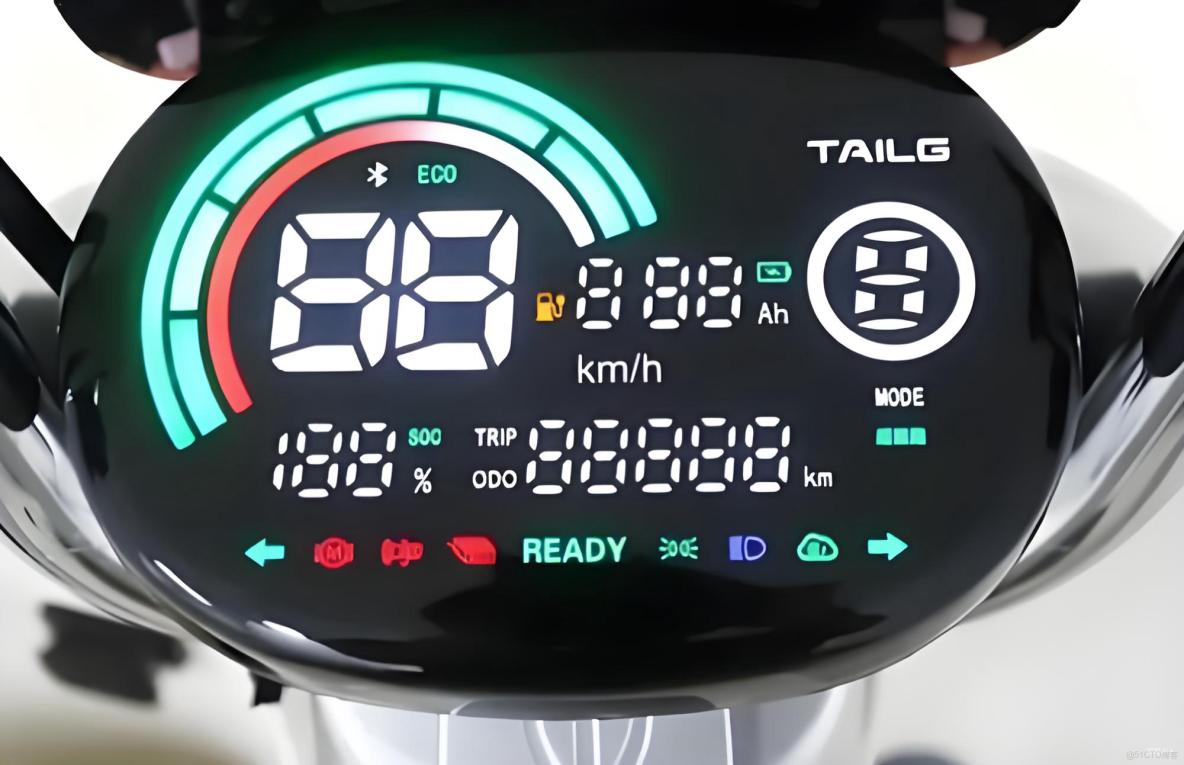

汽車充電器、車載儀表供電

電動自行車、電動車輔助電源

GPS定位器、BMS（電池管理系統）

工業領域的恆壓電源、MCU模塊供電

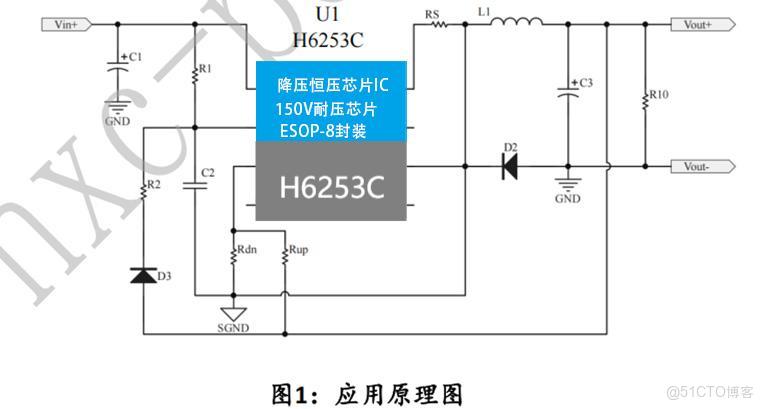

電路原理圖
