Gscoolink GSV2712 是一款集成 RISC-V 微控制器的高性能 2 進 1 出 HDMI 2.0/DisplayPort 1.4 混合切換芯片，通過硬件架構優化和協議集成，可廣泛應用於多設備音視頻切換與信號處理場景。以下是其核心應用場景與技術適配性分析：
一、多設備輸入的顯示終端
典型場景：電視、顯示器、條形音響
- 多源切換：支持 HDMI 2.0 和 DisplayPort 1.4 雙輸入，可同時連接筆記本（Type-C DP Alt 模式）、機頂盒（HDMI）等設備，通過嵌入式 MCU 實現自動源檢測與無縫切換。例如，電視集成該芯片後，用户可通過遙控器直接切換不同信號源，無需手動插拔線纜。
- 音視頻處理：內置 CEC 和 eARC 引擎支持消費電子控制（如電視自動喚醒音響）和增強音頻回傳（eARC），可將電視的網絡音頻流提取至音響處理，提升家庭影院體驗。同時，支持 HDR10 靜態元數據透傳與色彩空間轉換（如 4:4:4→4:2:0），確保 4K@60Hz 視頻的畫質還原。
- Type-C 兼容性：集成 CC/PD 控制器，直接兼容 USB-C Alt 模式，支持 65W PD 供電，可簡化顯示器的接口設計，實現單線纜同時傳輸視頻、音頻與電力。
二、專業音視頻切換設備
典型場景：KVM 切換器、視頻矩陣
- 多主機共享顯示：支持 2 路輸入（HDMI/DP）和 1 路 HDMI 輸出，適用於 KVM 系統，允許用户通過一套鍵鼠控制多台主機（如辦公電腦與工業控制主機），並在顯示器上切換顯示內容。嵌入式 MCU 可實現 EDID 管理與設備狀態監控，確保信號穩定傳輸。
- 信號冗餘與擴展：通過 I²C 接口與外部主控通信，可擴展為多輸入多輸出矩陣系統。例如，搭配 Gscoolink 其他芯片（如 GSV2006），可構建 4x4 HDMI 2.0 矩陣，滿足會議室或監控中心的複雜切換需求。
- 加密與合規性：支持 HDCP 1.4/2.2/2.3 全版本加密，保障專業環境下的內容安全，尤其適用於金融、醫療等對數據保護要求高的領域。
三、流媒體與智能設備
典型場景：流媒體盒子、遊戲主機擴展
- 多格式兼容：HDMI Tx 支持 TMDS 6Gbps 傳輸，兼容 HDMI 2.0b/1.4b，可連接老舊顯示器或投影儀。例如，流媒體盒子通過 GSV2712 可同時輸出 4K@60Hz 信號至電視和 1080P 信號至投影儀，滿足多屏需求。
- 動態刷新率適配：支持 FreeSync/G-Sync 到 HDMI VRR 的轉換，可消除遊戲主機與顯示器之間的畫面撕裂，提升遊戲體驗。嵌入式 MCU 可根據輸入信號自動調整刷新率，無需手動設置。
- 低成本方案：QFN88 小封裝設計與集成 MCU 減少外圍元件，降低 BOM 成本，適合對性價比敏感的消費電子產品。
四、工業與車載顯示系統
典型場景：工業控制終端、車載娛樂系統
- 抗干擾能力：可編程自適應均衡技術優化長距離傳輸穩定性，支持 DP 1.4 HBR3（32.4Gbps）信號，可應對工業環境中的電磁干擾。例如，工廠設備通過 GSV2712 將高分辨率監控畫面傳輸至遠程顯示器，確保圖像清晰。
- 電源管理集成：PD 3.0 控制器支持雙向供電，可適配車載 12V/24V 電源系統，為車載娛樂系統提供穩定電力。同時，支持 USB-C 接口的熱插拔保護，防止意外斷電損壞設備。
- 寬温工作範圍：芯片設計滿足工業級温度標準（-40℃至 + 85℃），適用於車載、户外等惡劣環境。
五、開發測試與原型驗證
典型場景：實驗室測試、設備調試
- 內部視頻生成器：可生成 HDMI 2.0 標準的測試信號（如 4K@60Hz 彩條、黑場），用於設備自檢或兼容性測試。開發人員無需額外測試儀器，直接通過芯片輸出信號驗證顯示模塊功能。
- 靈活配置接口：通過 I²C 接口可動態修改 EDID 信息，模擬不同顯示設備的能力，方便調試階段的兼容性測試。例如，模擬電視的 HDR 支持能力，驗證視頻源的 HDR 輸出邏輯。
- 快速原型開發：集成 MCU 與固件升級功能，開發人員可通過 UART 接口快速燒錄自定義切換邏輯，縮短產品開發週期。
六、替代方案與選型建議
若需支持 HDMI 2.1（如 8K@60Hz），可選擇同系列的GSV6712，其 HDMI Tx 支持 48Gbps FRL 傳輸，但成本較高。對於單輸入場景，GSV2201D（DP1.4 轉 HDMI 2.0 轉換器）更具性價比。GSV2712 的核心優勢在於混合輸入切換與音視頻集成處理，適合需要多源管理與低成本設計的應用。

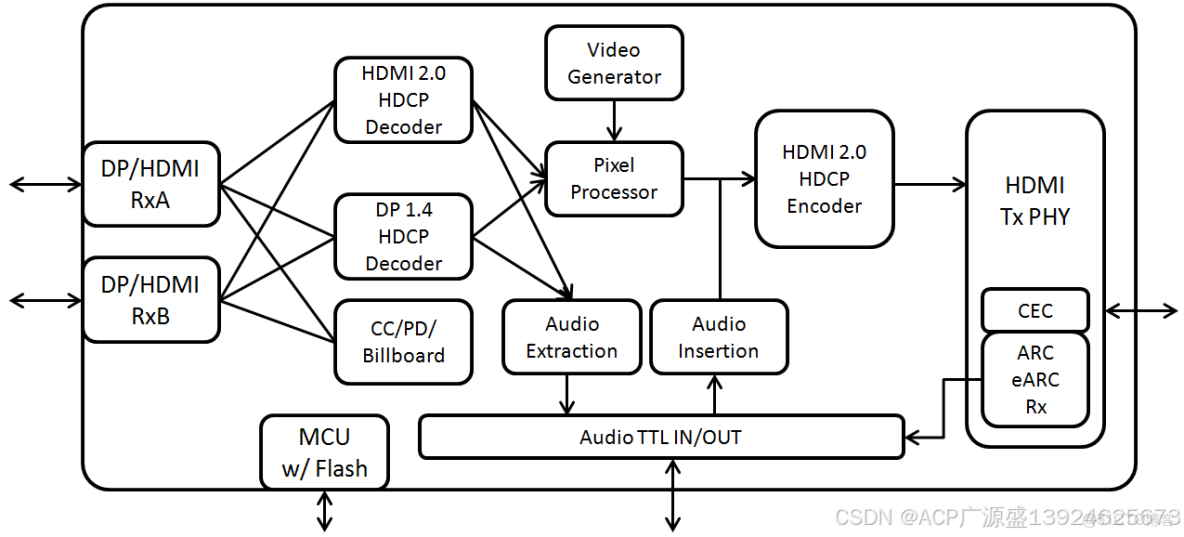

Gscoolink GSV2712 is a high-performance, low-power 2 In to 1 Out HDMI 2.0/DisplayPort 1.4 to HDMI 2.0 mixed switch. By integrating enhanced microcontroller based on RISC-V, GSV2712 has created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 32.4Gbps (HBR3, 4-lane), HDMI Receiver and HDMI Transmitter supports up to 18Gbps (TMDS, 6G/3Lane). With embedded Channel Configuration (CC), Power Delivery (PD) controller and Billboard USB 2.0 controller, GSV2712 can directly map its one receiver to USB Type-C interface, and Alternate DisplayPort for Type-C can be supported for Type-C to HDMI application. The superior architecture of GSV2712 provides economical smaller footprint solutions using QFN88, targeting applications of TV/Monitor/Sound bar/Stream box and KVM. GSV2712 supports all DisplayPort SDP packets to HDMI output. HDCP 1.4 and HDCP 2.2/2.3 are implemented in GSV2712 for its all DisplayPort and HDMI ports in HDMI 2.0 mode. DSC stream is not supported for all DisplayPort/HDMI ports. Color Space Conversion is supported at HDMI Tx in HDMI 2.0 mode. Flexible implementations of Audio Insertion, Audio Extraction and SPDIF to I2S conversion features are supported in GSV2712. Embedded CEC and eARC Rx engine enable downstream ARC/eARC to I2S and SPDIF audio extraction features. An internal Video Generator can be used to generate any uncompressed video timing defined in HDMI 2.0, such as 4K@60Hz, 4K@30Hz, 480i@60Hz
