一、電平信號什麼意思

電平信號是指設備輸出信號和輸入信號的功率比然後取對數值，通常用P表示，P=lgP2/P1。

TTL電平信號被利用的最多是因為通常數據表示採用二進制規定，+5V等價於邏輯“1”，0V等價於邏輯“0”，這被稱做TTL（晶體管-晶體管邏輯電平）信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。

TTL電平信號對於計算機處理器控制的設備內部的數據傳輸是很理想的，首先計算機處理器控制的設備內部的數據傳輸對於電源的要求不高以及熱損耗也較低，另外TTL電平信號直接與集成電路連接而不需要價格昂貴的線路驅動器以及接收器電路；再者，計算機處理器控制的設備內部的數據傳輸是在高速下進行的，而TTL接口的操作恰能滿足這個要求。TTL型通信大多數情況下，是採用並行數據傳輸方式，而並行數據傳輸對於超過10英尺的距離就不適合了。這是由於可靠性和成本兩面的原因。因為在並行接口中存在着偏相和不對稱的問題，這些問題對可靠性均有影響；另外對於並行數據傳輸，電纜以及連接器的費用比起串行通信方式來也要高一些。

二、電平信號的產生

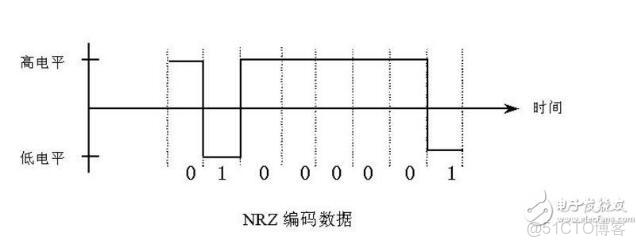

電平信號就是一種電壓信號，它的特點就是在輸入不變，供電不變，電路其他參數穩定的情況下，某一段時間中，保持一個相對固定的值。比如數字電路中的，高電平信號，低電平信號等等。

三、TTL電平定義

1.電路組成

數字電路中，由TTL電子元器件組成電路使用的電平。

電路的第一代是電子管，第二代是晶體管（TransistorTransistorLogic），這段時期，集成電路發展迅猛，各大廠商競相出台自己的電平標準，導致各芯片之間的連接出現一些接口電路，這也導致額外的浪費，後來各大生產商統一了晶體管的集成電路的端口電平的範圍，這就是TTL電平！

2.規定範圍

電平是個電壓範圍，規定輸出高電平》2.4V，輸出低電平《0.4V。在室温下，一般輸出高電平是3.5V，輸出低電平是0.2V。最小輸入高電平和低電平：輸入高電平》=2.0V，輸入低電平《=0.8V，噪聲容限是0.4V。

TTL電平信號被利用的最多是因為通常數據表示採用二進制規定，+5V等價於邏輯“1”，0V等價於邏輯“0”，這被稱做TTL（晶體管-晶體管邏輯電平）信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。

TTL電平信號對於計算機處理器控制的設備內部的數據傳輸是很理想的，首先計算機處理器控制的設備內部的數據傳輸對於電源的要求不高以及熱損耗也較低，另外TTL電平信號直接與集成電路連接而不需要價格昂貴的線路驅動器以及接收器電路；再者，計算機處理器控制的設備內部的數據傳輸是在高速下進行的，而TTL接口的操作恰能滿足這個要求。TTL型通信大多數情況下，是採用並行數據傳輸方式，而並行數據傳輸對於超過10英尺的距離就不適合了。這是由於可靠性和成本兩面的原因。因為在並行接口中存在着偏相和不對稱的問題，這些問題對可靠性均有影響；另外對於並行數據傳輸，電纜以及連接器的費用比起串行通信方式來也要高一些。

四、電平信號和脈衝信號區別

1、脈衝信號是指信號的波形（在示波器上可以看到）是脈衝。電信號有很多種波形，除了脈衝外，還有正弦波（例如市電就是此種波形），三角波等等。

2、電平是指信號的大小，與具體波形無關。事實上，任何波形都可以有不同的電平。

3、同步電平——指同步信號的大小；

4、同步脈衝——是指加入到某種震盪電路，使振盪器與該信號同步的輸入脈衝信號。

五、電平和電壓的區別

所謂“高低電壓”，在電力系統中，通常1千伏及以上的設備、裝置，稱為高壓的，電壓不夠的，為低壓的。電路上某點的電壓，通常指對地的電壓或電位差，也可以依此來説它是高壓或低壓的。

至於“高低電平”，通常是指電路上某點的電壓（對公共參考點）或電位是高還是低。比如在邏輯電路中，高於某個數值的電位稱其為高電位，或高電平，低於某個數值的，為低電位或低電平。比如CMOS數字邏輯電路中，電源正電壓為5V，高於3.5V為高電平，低於1.5V為低電平。
