協議棧解析

• 對開發者來説，很簡單，他只需要調用send(0x53)
• GATT層定義數據的類型和分組，方便起見，我們用0x0013表示電量這種數據類型，這樣GATT層把數據打包成130053（小端模式！）
• ATT層用來選擇具體的通信命令，比如讀/寫/notify/indicate等，這裏選擇notify命令0x1B，這樣數據包變成了：1B130053
• L2CAP用來指定connection interval（連接間隔），比如每10ms同步一次（CI不體現在數據包中），同時指定邏輯通道編號0004（表示ATT命令），最後把ATT數據長度0x0004加在包頭，這樣數據就變為：040004001B130053
• LL層要做的工作很多，首先LL層需要指定用哪個物理信道進行傳輸（物理信道不體現在數據包中），然後再給此連接分配一個Access address（0x50655DAB）以標識此連接只為設備A和設備B直連服務，然後加上LL header和payload length字段，LL header標識此packet為數據packet，而不是control packet等，payload length為整個L2CAP字段的長度，最後加上CRC24字段，以保證整個packet的數據完整性，所以數據包最後變成：

• AAAB5D65501E08040004001B130053D550F6

• AA – 前導幀(preamble)
• 0x50655DAB – 訪問地址(access address)
• 1E – LL幀頭字段(LL header)
• 08 – 有效數據包長度(payload length)
• 04000400 – ATT數據長度，以及L2CAP通道編號
• 1B – notify command
• 0x0013 – 電量數據handle
• 0x53 – 真正要發送的電量數據
• 0xF650D5 – CRC24值
• 雖然開發者只調用了 send(0x53)，但由於低功耗藍牙協議棧層層打包，最後空中實際傳輸的數據將變成下圖所示的模樣，這就既滿足了低功耗藍牙通信的需求，又讓用户API變得簡單，可謂一箭雙鵰！

常用ATT命令

        藍牙的request/response

        Client和Server之間是通過ATT PDU來通信的，ATT PDU主要包括4類：讀，寫，notify和indicate。如果一個命令需要response，那麼會在相應命令後面加上request；如果一個命令只需要ACK而不需要response，那麼它的後面就不會帶request。這裏要特別強調一點，BLE所有命令都是“必達”的，也就是説每個命令發出去之後，會立馬等ACK信息，如果收到了ACK包，發起方認為命令完成；否則發起方會一直重傳該命令直到超時導致BLE連接斷開。換句話説，只要你的BLE沒有斷開，那麼你之前發送的數據包，不管它是用什麼ATT PDU來發送的，它肯定被對方收到了。我估計很多人對此會產生疑問，因為他們經常碰到丟包的情況，其實大家經常碰到的“丟包”，不是空中把包丟了或者包在空中被幹擾了，而是大家發送的代碼寫得有問題，導致你要發送的包沒有被安全送達到協議棧射頻FIFO中，所以以後大家碰到丟包情況，請先檢查你的代碼，保證你的數據包正確完整安全地送達到協議棧射頻FIFO中，只要數據包放到了協議棧射頻FIFO中，藍牙協議棧就能保證該數據包“必達”對方。既然每個ATT命令都必達對方，那麼還需要request做什麼？如果一個命令帶有request後綴，那麼發起方就可以收到命令的response包，這個response包在應用層是有回調事件的，而前述的ACK包在應用層是沒有回調事件的。所以採用request/response方式，應用層可以按順序地發送一些數據包，這個在很多應用場合是非常有用的。相反，如果你對應用層數據包的順序沒有要求，那麼就可以不使用request/response形式。另外Request/response有一個副作用：大大降低通信的吞吐率，因為request/response必須在不同的連接間隔中出現，也就是説，你在間隔1中發送了一個request命令，那麼response包必須在間隔2或者稍後間隔中回覆，而不能在間隔1中回覆，這就導致兩個連接間隔最多隻能發一個數據包，而不帶request後綴的ATT命令就沒有這個問題，在同一個連接間隔中，你可以同時發多個數據包，這樣將大大提高數據的吞吐率。大家可以參考下圖來理解request和非request命令的區別：

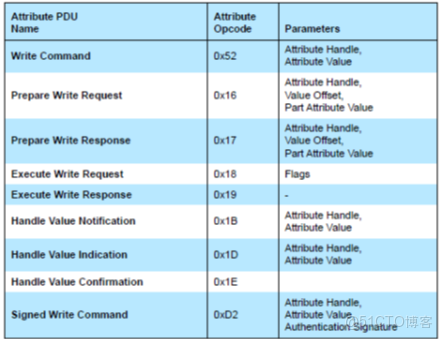

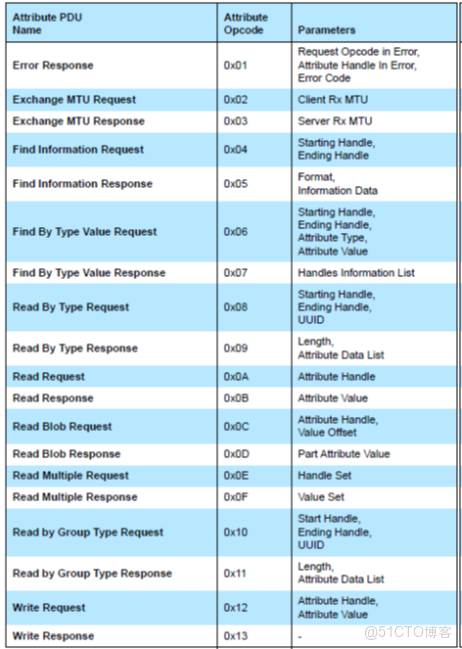

常用的帶request的命令：所有read命令，write request，indication等，而常用的不帶request的命令有write command，notification等，完整的ATT命令列表如下所示：

NRF_SDH_BLE_OBSERVER用來為本地文件（此處為main.c）註冊一個BLE回調函數（此處為ble_evt_handler），NRF_SDH_BLE_OBSERVER這個宏執行成功後，所有的BLE事件都會被ble_evt_handler捕獲。進入ble_evt_handler，你會發現BLE有上百個回調事件，你不需要每個都處理，你只需要處理你關心的事件即可，比如連接成功事件BLE_GAP_EVT_CONNECTED或者連接斷開事件BLE_GAP_EVT_DISCONNECTED

NRF_SDH_BLE_OBSERVER有一個很大的好處：某個模塊如果需要捕獲BLE事件，那麼它自己調用NRF_SDH_BLE_OBSERVER這個宏註冊相應回調函數即可，而不再需要在其它文件中去註冊這個回調函數，將模塊的耦合性降到最低，符合模塊化編程思想。(即response包在應用層的回調函數)
