在電子電路保護領域，設計師們長期面臨一個核心矛盾：如何在有限的成本與空間內，提供可靠、全面且免維護的過壓過流保護？傳統的分立保護方案往往顧此失彼，直到複合型PTC熱敏電阻的出現，通過巧妙的“協同保護”設計哲學，為這一難題提供了極具性價比的優雅解決方案。
一、傳統保護方案的困境與成本悖論
在深入複合型PTC之前，有必要回顧傳統方案的侷限。以最常見的小功率開關電源或工業通訊端口保護為例，其經典配置通常包括：
壓敏電阻：用於鉗位瞬態過電壓（如浪涌）。但為防止其在持續過壓下過熱爆裂，工程師被迫選用更高壓敏電壓、更大尺寸的型號，導致鉗位電壓升高，保護效果打折，且大尺寸元件成本不菲。
NTC熱敏電阻：用於抑制開機浪涌電流。一旦進入正常工作狀態，其阻值變得極小，對後續出現的過電壓完全無能為力，且在頻繁開關機場景下性能衰退。
一次性保險絲：提供最終的過流安全切斷。但任何導致其熔斷的故障（即使是瞬態浪涌）都意味着必須人工干預更換，增加了運維成本和系統宕機時間。
這套組合不僅佔用寶貴的PCB空間，更重要的是，它在可靠性、自恢復性和系統級成本上存在固有缺陷。保護器件之間缺乏協同，僅僅是被動響應，是一種“堆砌式”設計。
二、複合型PTC：協同保護的工作原理

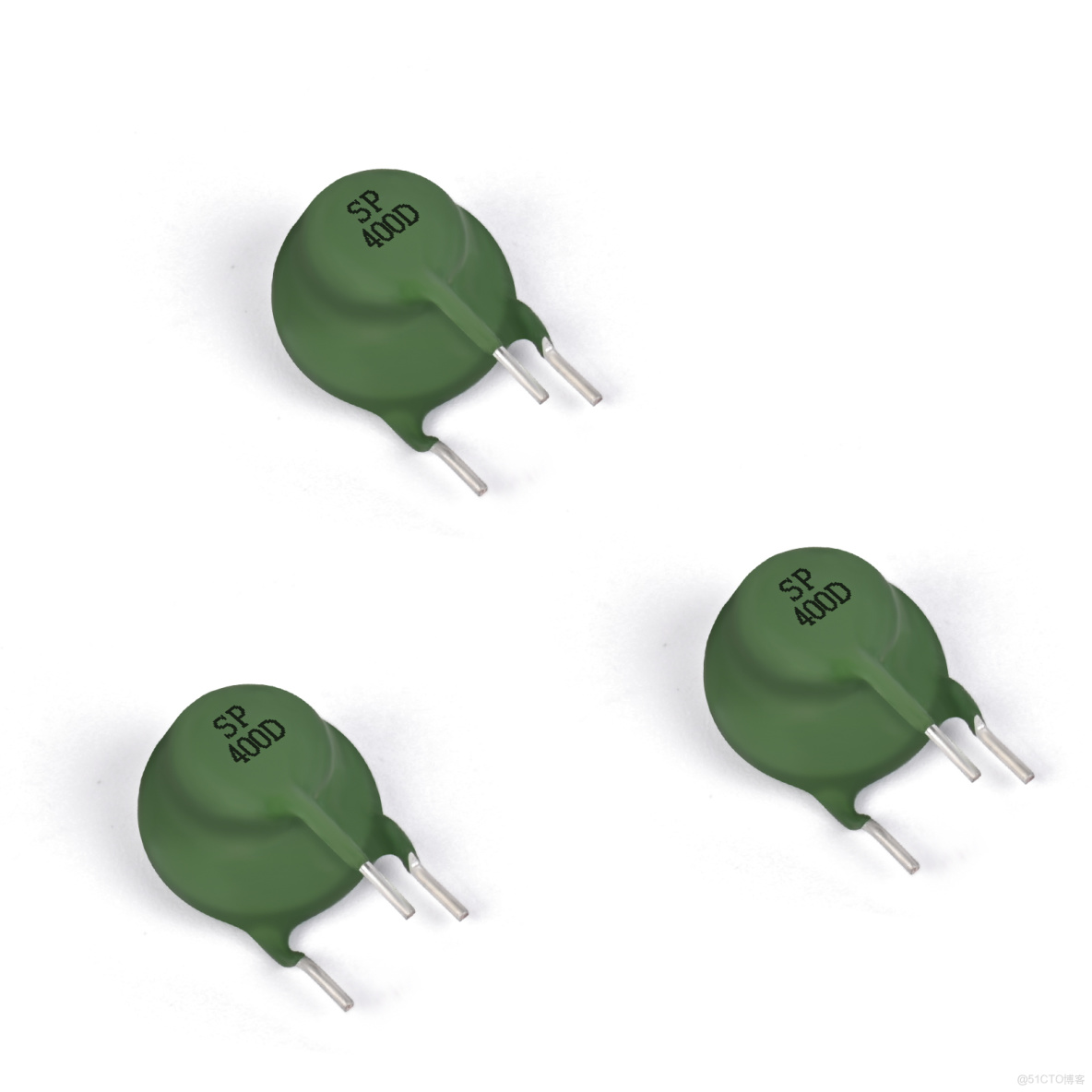

複合型PTC熱敏電阻的創新之處，在於將 PTC（正温度係數熱敏電阻）與壓敏電阻（MOV）通過熱耦合技術集成封裝 於一體。這不是簡單的物理疊加，而是實現了“1+1>2”的智能協同。
雙向觸發，響應更快：PTC不僅受自身過流發熱觸發，更直接受益於壓敏電阻動作時產生的熱傳導。這種設計使其響應受環境温度影響變小，動作更迅速、更確定。
主動限流，保護夥伴：PTC變阻後，直接限制了流經壓敏電阻的電流，從根本上解決了壓敏電阻因吸收能量過多而過熱損壞甚至爆裂的業界難題。
自我恢復，降低運維成本：整個動作過程完全可逆。故障消除後，器件冷卻，電路自動恢復暢通。這避免了像保險絲熔斷後必須上門更換的麻煩，對於海量部署的物聯網設備、工業傳感器而言，其節省的潛在維護成本極為可觀。
三、“低成本”的系統級詮釋：降本於無形
複合型PTC的“低成本”優勢，絕非僅指器件本身的單價，而是體現在 “系統級成本”的顯著優化 上。
直接物料成本（BOM）優化：
允許選用更低壓敏電壓的芯片：由於PTC提供了防爆保護，設計者可以大膽選用鉗位電壓更低、成本更低的壓敏電阻芯，從而為後級電路提供更優的電壓保護水平。
降低後級元件耐壓要求：這是其最巧妙的成本貢獻。如前文案例所述，更優的鉗位意味着後級濾波電容、功率開關管等承受的峯值電壓應力降低。工程師可以將原本450V耐壓的電解電容，安全地換為425V甚至400V耐壓的型號，單此一項成本可下降10%-25%，且元件體積也隨之縮小。
元件整合，節省空間：一顆複合型PTC替代了壓敏電阻、NTC和保險絲（或至少增強了其功能），簡化了PCB佈局，降低了採購與管理成本。
全生命週期成本優化：
零維護成本：自恢復特性消除了因瞬態故障導致的維護需求。
高可靠性帶來的品牌價值：提升了終端產品的質量口碑與市場競爭力，減少了售後投訴和質保支出。
四、典型應用場景：高效能與低成本的具體體現
1. 工業RS-485/ CAN總線通訊端口保護
在複雜的工業電磁環境中，通訊線可能遭遇雷擊感應、誤接強電等嚴重威脅。採用 “氣體放電管（GDT）+ 複合型PTC + TVS管” 三級防護架構已成為高端標配。其中，複合型PTC居中，扮演着承上啓下的關鍵角色：它既協助GDT退耦，確保各級順序動作，又通過限流保護後級的精密TVS和通訊芯片。其自恢復能力保證了網絡在瞬態干擾後能快速自愈，保障生產數據連續不斷。
2. 小功率開關電源初級保護
這正是複合型PTC大放異彩的領域。直接應用於交流輸入端，它提供了集浪涌抑制、過流保護、防爆安全於一體的解決方案。電源製造商得以用更精簡的設計，通過更嚴苛的安規測試（如IEC 61000-4-5浪涌、IEC 61000-4-4羣脈衝），同時憑藉前述的系統成本優化，在激烈的市場競爭中贏得價格與可靠性的雙重優勢。廣泛應用於智能家電、LED驅動、工業電源模塊等。
3. 4-20mA模擬量傳感器迴路保護
在過程控制中，為保護昂貴的PLC模擬量輸入模塊或精密變送器，防止誤接線導致的高壓損壞，複合型PTC與TVS的組合提供了完美方案。PTC串聯在迴路中，不影響正常的4-20mA信號傳輸，僅在故障時動作；TVS負責快速鉗位。這種配合既保證了測量精度，又提供了堅固的防護，且故障排除後迴路自動恢復，避免了整個IO模塊的返修或更換。
五、總結
複合型PTC熱敏電阻代表的不僅是一種新器件，更是一種電路保護設計的範式轉變——從分立器件的被動堆砌，轉向集成化、智能化的主動協同。它通過精妙的熱耦合與電氣設計，解決了保護器件“自身難保”的傳統弊病，在提升保護效能（更快、更可靠、自恢復）的同時，奇蹟般地實現了系統級成本的下降。
其核心價值在於，它讓“高可靠性”不再必然是“高成本”的代名詞。對於任何追求產品卓越品質、穩定性和綜合成本競爭力的工程師而言，理解並應用複合型PTC所提供的協同保護方案，無疑是在日益複雜的電氣環境中，構建產品核心競爭優勢的一項關鍵策略。
