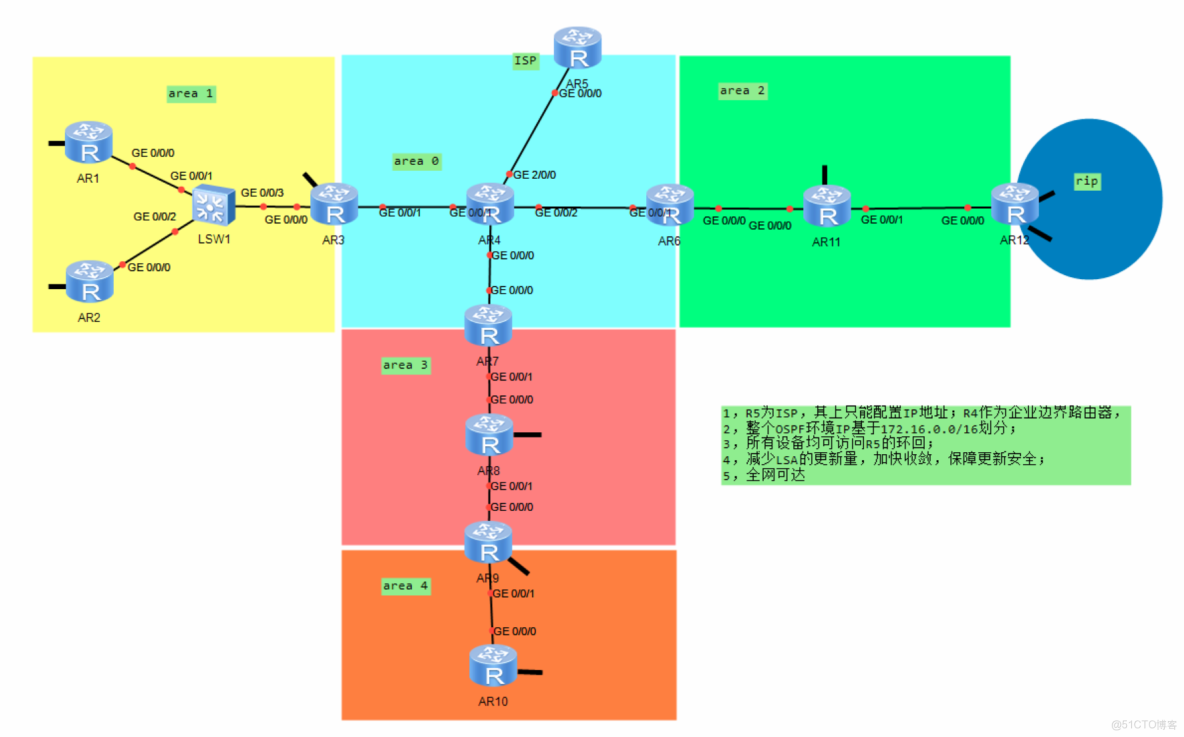

題目

HCIP———OSPF綜合大實驗_#網絡

要求：

1，R5為ISP，其上只能配置IP地址;R4作為企業邊界路由器
2，整個OSPF環境IP基於172.16.0.0/16劃分
3，所有設備均可訪問R5的環回
4，減少LSA的更新量，加快收斂，保障更新安全
5，全網可達

實驗思路：

一、基礎環境搭建
設備連接與基礎配置
按拓撲連接設備（交換機、路由器連線），給設備命名（R1 - R12、LSW1 ），配置設備管理 IP（如通過 sysname 改主機名，interface LoopBack 0 配環回，基礎 interface 接口激活並配 IP ），確保直連設備能 ping 通。
二、IP 地址規劃與配置
OSPF 區域 IP 劃分
基於 172.16.0.0/16 ，給各區域（area 0 - 4 ）內接口、環回分配 IP 。
ISP 與公網 IP 配置
R4 作為 ISP ，與直連設備（R3、R7 等）用公有 IP，在 R4 及對端接口配置公網 IP ，並在 R4 配置靜態路由或默認路由，讓其他設備能通過它訪問公網，同時所有設備能 ping 通 R4 環回（可在 R4 配環回，其他設備加靜態路由指向 R4 ）。
三、OSPF 基礎配置與優化
OSPF 區域部署
在 R1/R2（area 1 ）、R3/R4/R5/R6/R7（area 0 ）、R11/R12 所在（area 2 ）、R8/R9/R10（area 3 ）等設備，按拓撲進對應 OSPF 區域，用 ospf 1 啓動進程，area 關聯接口。
區域劃分優化：保證 area 0 為骨幹區域，其他為標準 / 末梢區域。
鄰居優化：開啓 OSPF 接口 hello 時間調小（如 ospf timer hello 5 ）、dead 時間適配（ospf timer dead 20 ），加快鄰居發現 / 失效檢測；配置 ospf cost 調整鏈路優先級，讓流量走優。
認證保障安全：在 OSPF 區域間配置 area x authentication-mode md5 ，加密碼，防路由篡改

實驗步驟

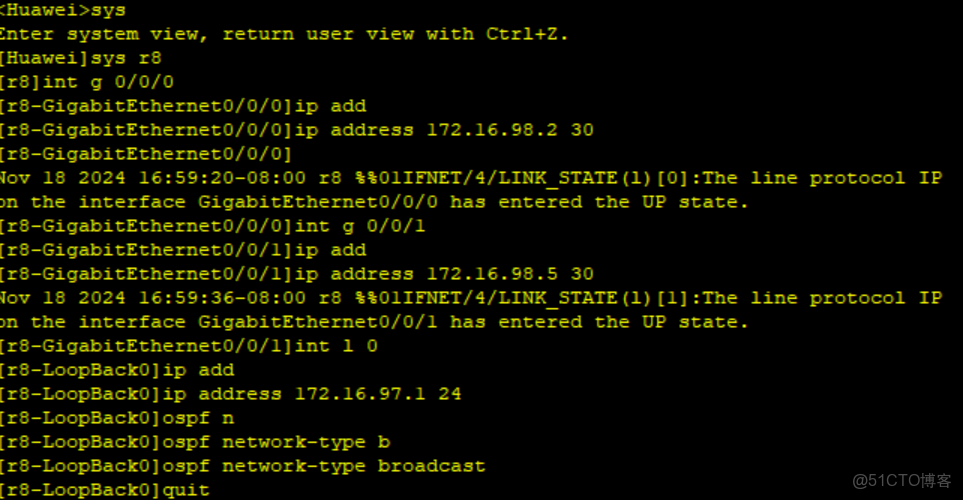

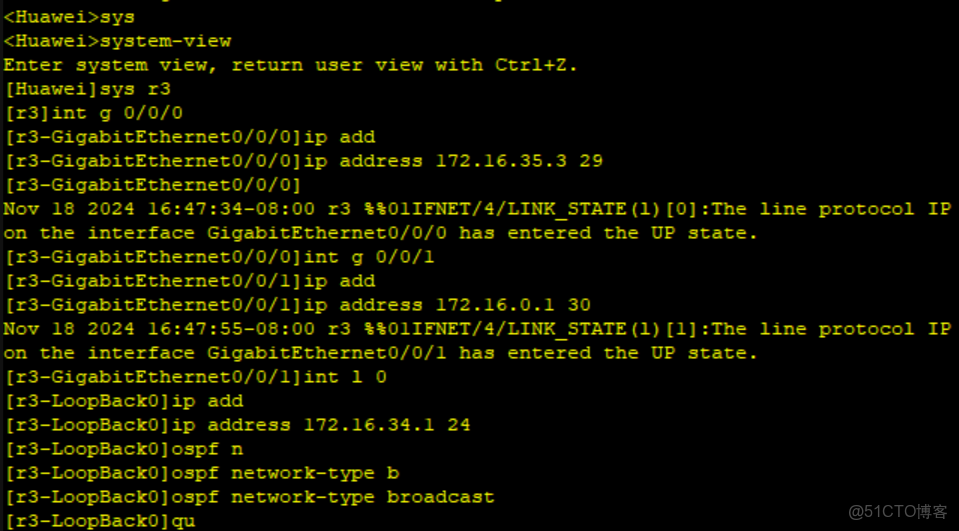

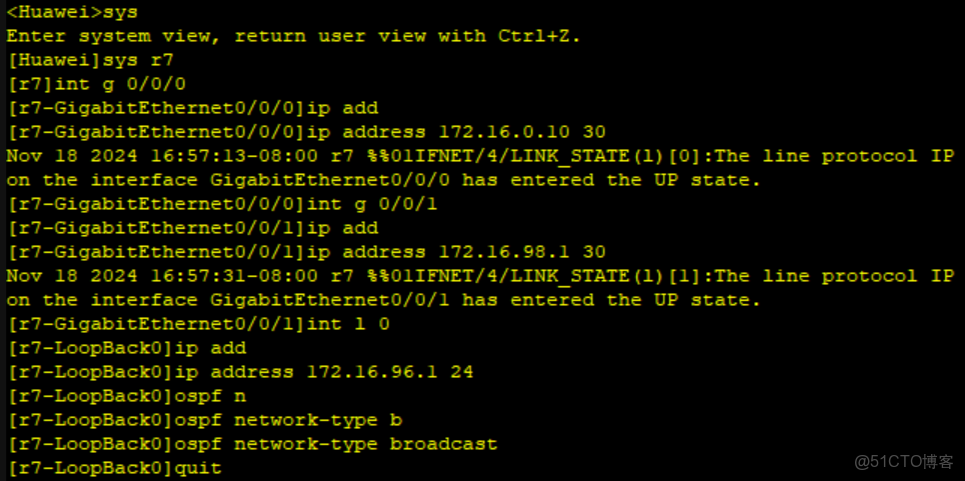

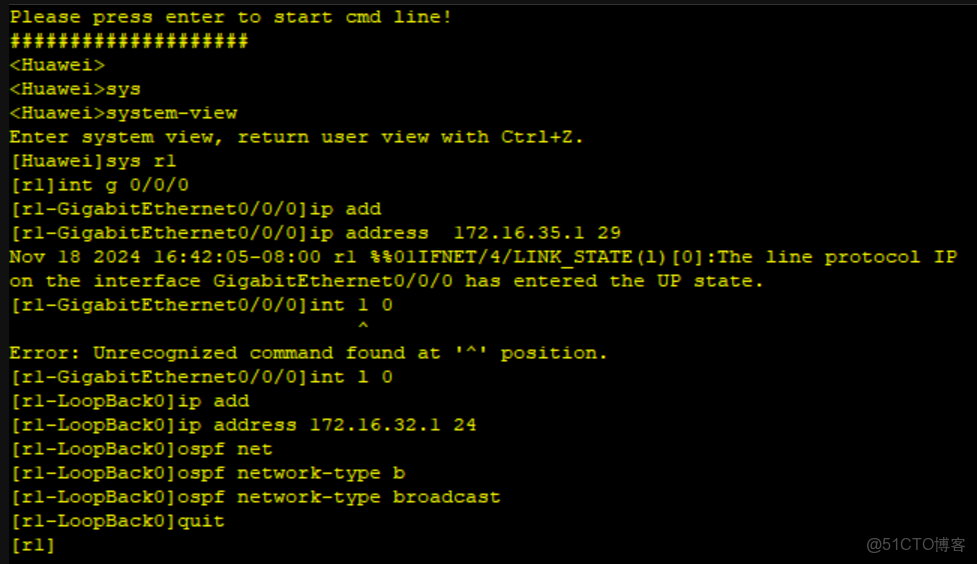

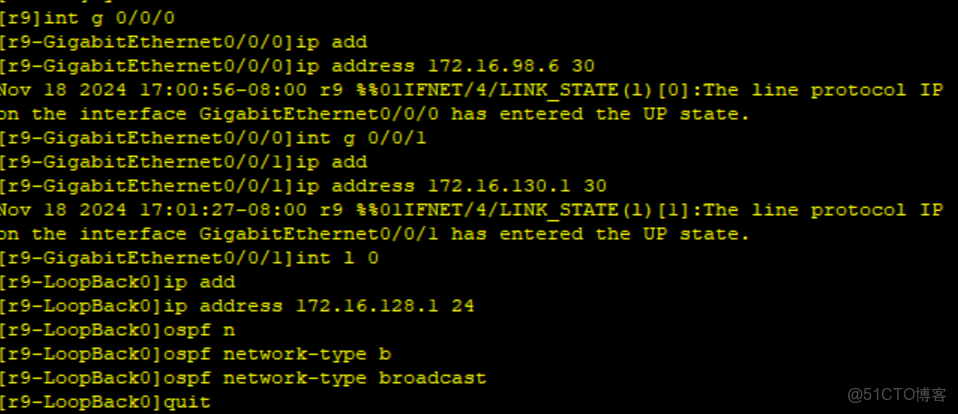

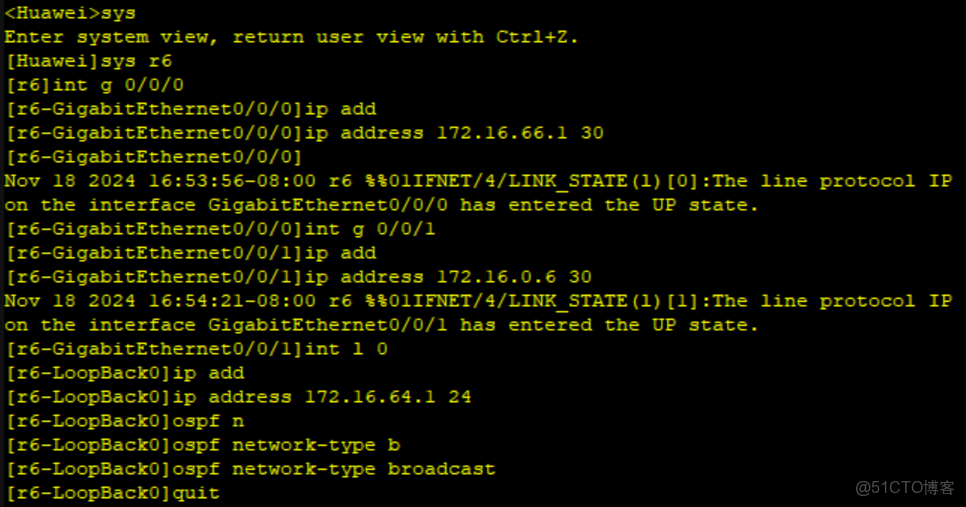

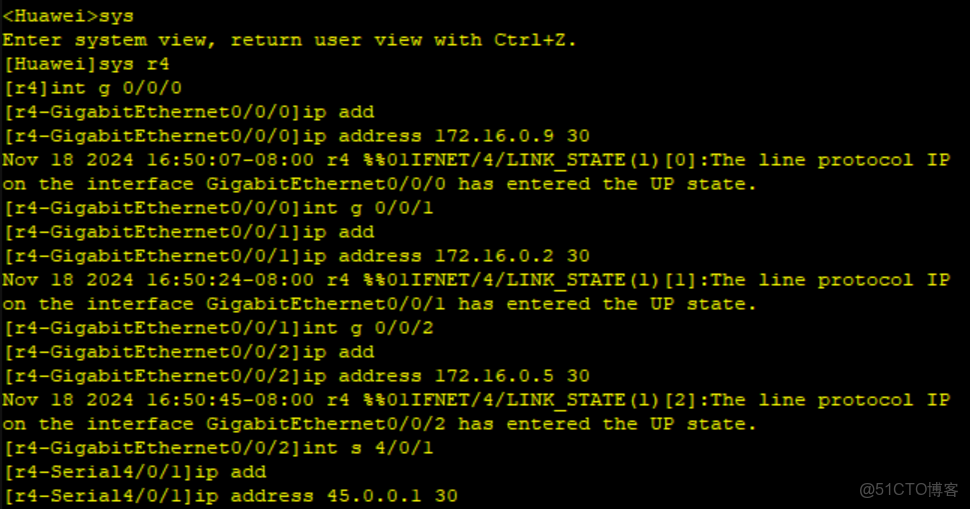

配置IP地址同時進行OSPF宣告

PS：R4的S接口是連接公網的，不可宣告！

HCIP———OSPF綜合大實驗_IP_02

HCIP———OSPF綜合大實驗_#智能路由器_03

HCIP———OSPF綜合大實驗_R3_04

HCIP———OSPF綜合大實驗_R3_05

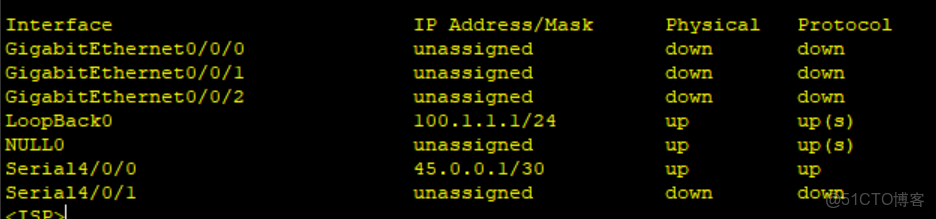

ISP(R5)

HCIP———OSPF綜合大實驗_#網絡_06

HCIP———OSPF綜合大實驗_#智能路由器_07

HCIP———OSPF綜合大實驗_R3_08

HCIP———OSPF綜合大實驗_IP_09

HCIP———OSPF綜合大實驗_OSPF_10

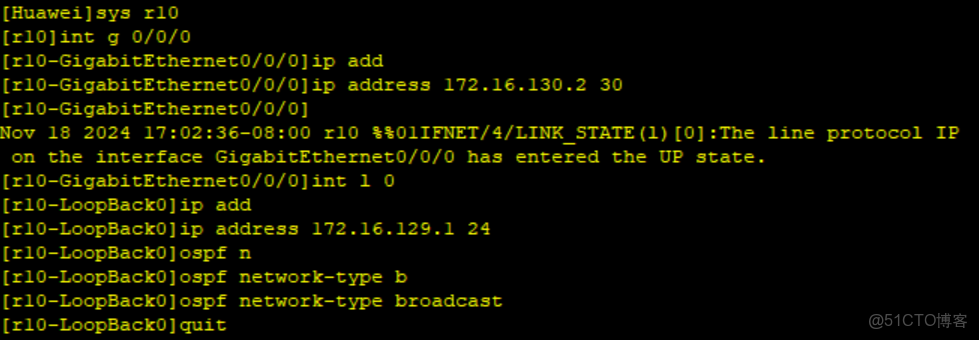

R10

HCIP———OSPF綜合大實驗_#智能路由器_11

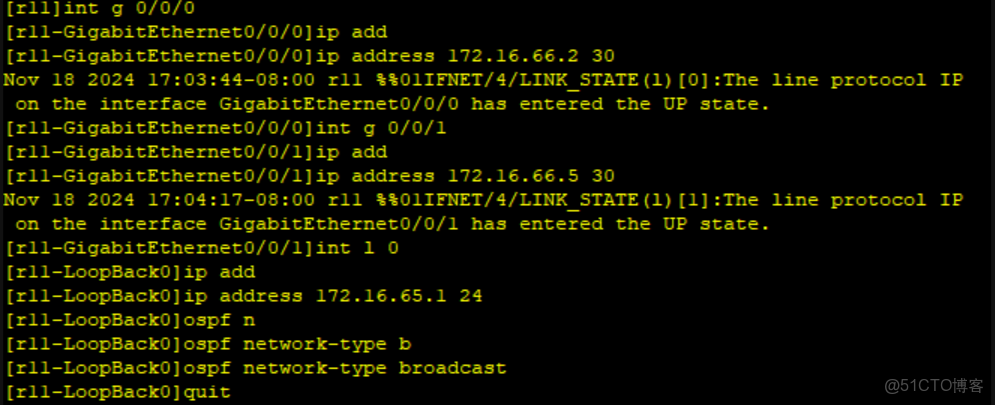

R11

HCIP———OSPF綜合大實驗_IP_12

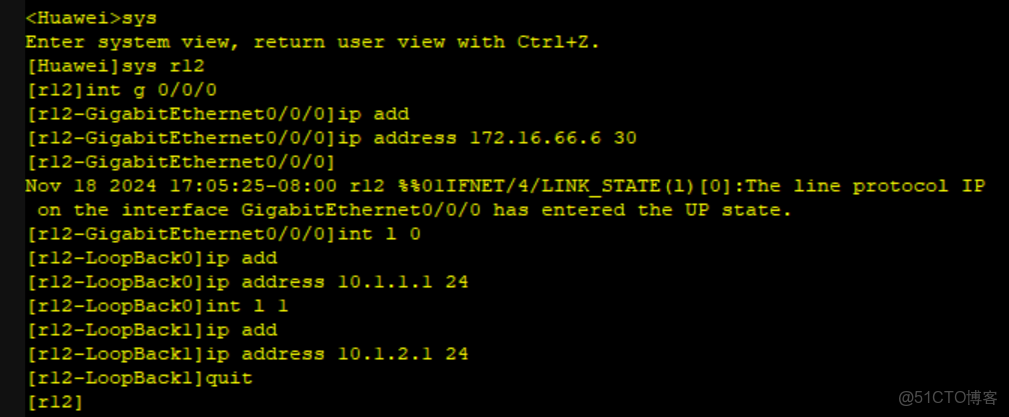

R12

HCIP———OSPF綜合大實驗_R3_13

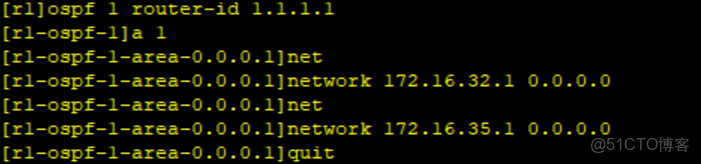

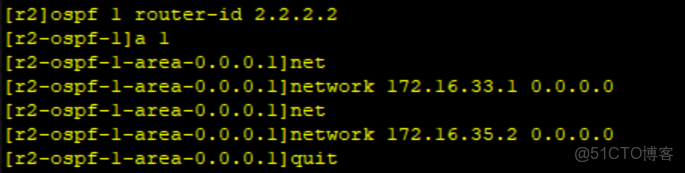

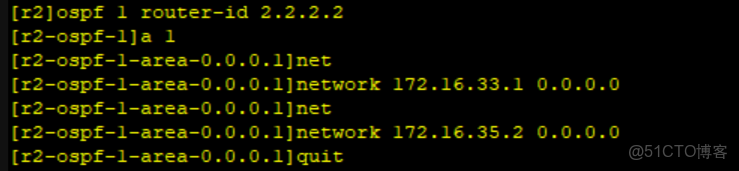

OSPF配置
在各個路由器上進行OSPF配置，由於area 4 是遠離骨幹的特殊區域所以不能直接進行宣告，且由於area 3需要進行優化，所以讓R9成為ASBR設備進行雙向重發布（不使用Vink是因為使用Vink可能會產生換路問題，且area 3需要優化），在配置R12時順便將RIP同時進行配置與宣告。

HCIP———OSPF綜合大實驗_R3_14

HCIP———OSPF綜合大實驗_R3_15

HCIP———OSPF綜合大實驗_OSPF_16

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 172.16.0.5 0.0.0.0

[r4-ospf-1-area-0.0.0.0]network 172.16.0.9 0.0.0.0

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.6 0.0.0.0
[r6-ospf-1-area-0.0.0.2]network 172.16.66.1 0.0.0.0

[r6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.10 0.0.0.0
[r7-ospf-1]a 3

[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0

[r7-ospf-1-area-0.0.0.3]network 172.16.98.1 0.0.0.0

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 3

[r8-ospf-1-area-0.0.0.3]network 172.16.98.2 0.0.0.0

[r8-ospf-1-area-0.0.0.3]network 172.16.97.1 0.0.0.0

[r8-ospf-1-area-0.0.0.3]network 172.16.98.5 0.0.0.

[r9]ospf 2 router-id 9.9.9.9

[r9-ospf-2]area 4

[r9-ospf-2-area-0.0.0.4]network 172.16.128.1 0.0.0.0

[r9-ospf-2-area-0.0.0.4]network 172.16.130.1 0.0.0.0

R10

[r10]ospf 1 router-id 10.10.10.10

[r10-ospf-1]a 4

[r10-ospf-1-area-0.0.0.4]network 172.16.129.1 0.0.0.0

[r10-ospf-1-area-0.0.0.4]network 172.16.130.2 0.0.0.0

R11

[r11]ospf 1 router-id 11.11.11.11

[r11-ospf-1]a 2

[r11-ospf-1-area-0.0.0.2]network 172.16.65.1 0.0.0.0

[r11-ospf-1-area-0.0.0.2]network 172.16.66.5 0.0.0.0

R12

[r12]ospf 1 router-id 12.12.12.12

[r12-ospf-1]a 2

[r12-ospf-1-area-0.0.0.2]network 172.16.66.6 0.0.0.0

[r12-rip-1]ver 2

[r12-rip-1]network 10.0.0.0

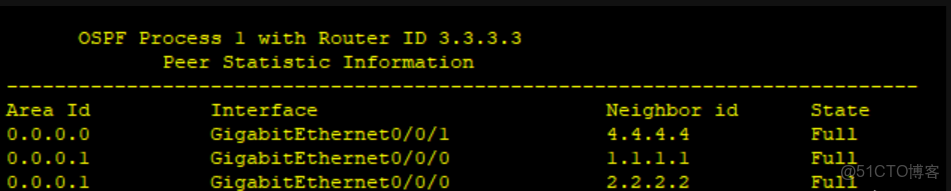

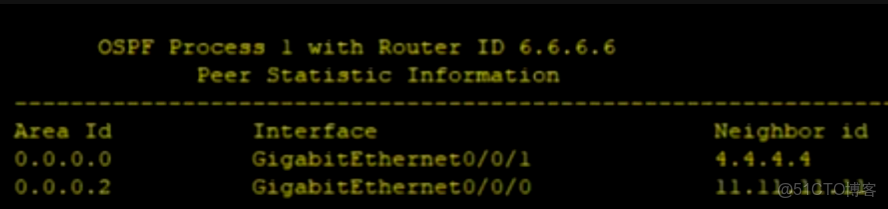

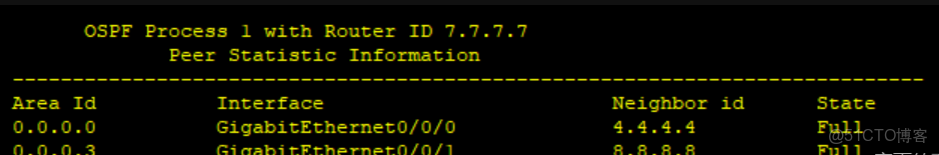

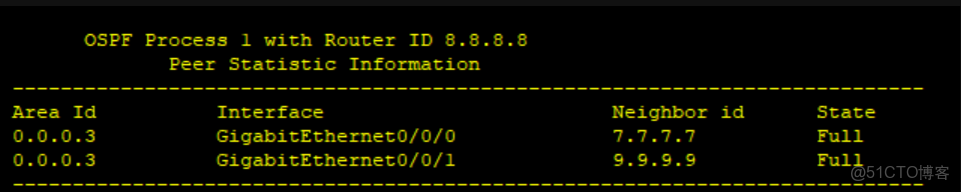

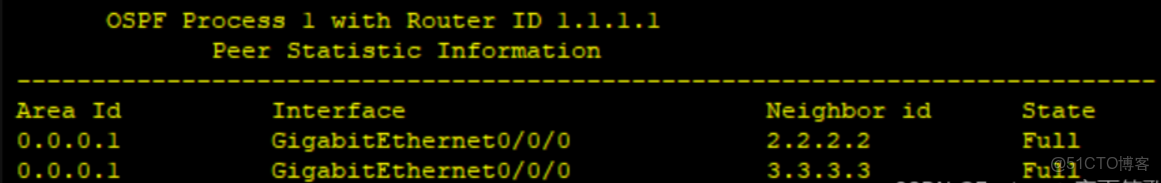

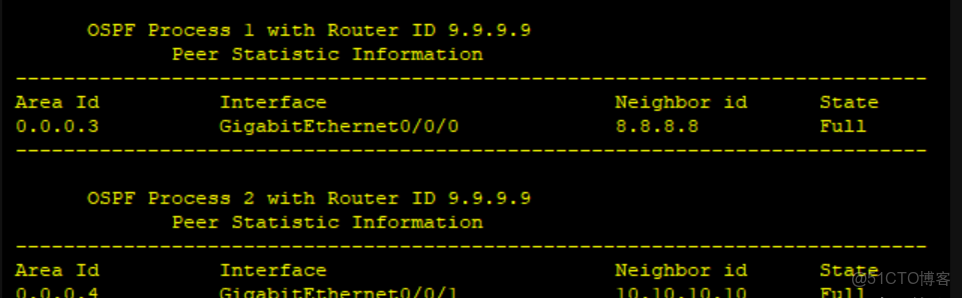

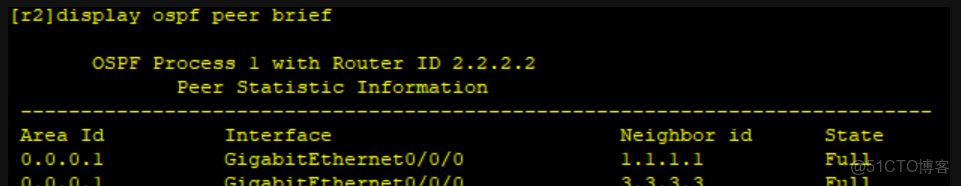

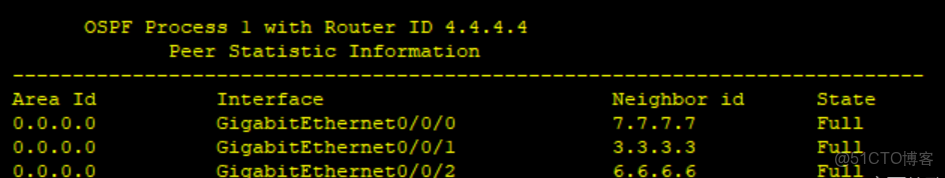

檢查OSPF鄰居

HCIP———OSPF綜合大實驗_IP_17

HCIP———OSPF綜合大實驗_OSPF_18

HCIP———OSPF綜合大實驗_R3_19

HCIP———OSPF綜合大實驗_#智能路由器_20

HCIP———OSPF綜合大實驗_#智能路由器_21

HCIP———OSPF綜合大實驗_OSPF_22

HCIP———OSPF綜合大實驗_#網絡_23

HCIP———OSPF綜合大實驗_OSPF_24

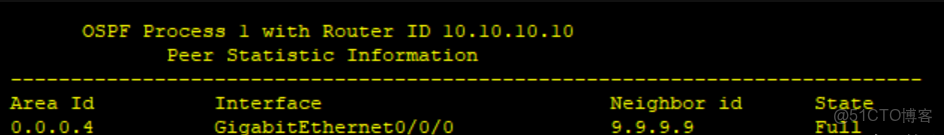

R10

HCIP———OSPF綜合大實驗_#智能路由器_25

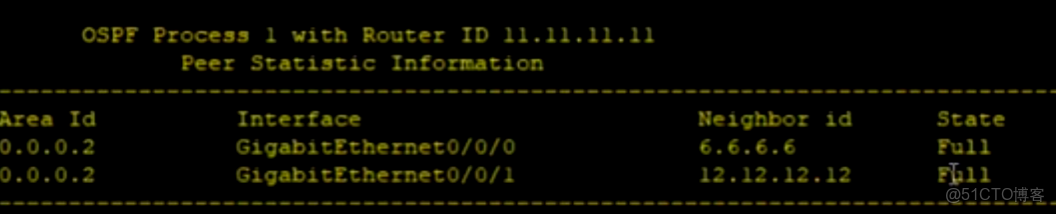

R11

HCIP———OSPF綜合大實驗_OSPF_26

R12

HCIP———OSPF綜合大實驗_R3_27

連通性測試

由於該實驗設備太多，故我們舉例測試，不展示所有設備的測試

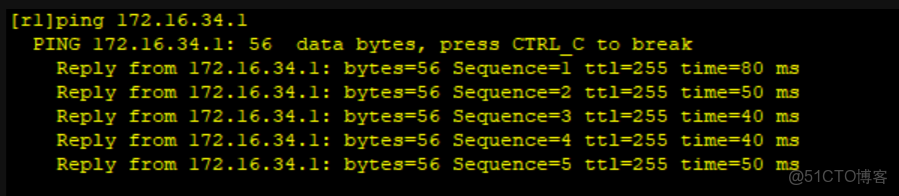

R1pingR3的環回

HCIP———OSPF綜合大實驗_#網絡_28

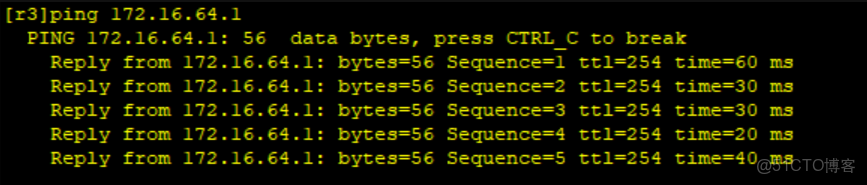

R3pingR6的環回

HCIP———OSPF綜合大實驗_R3_29

配置缺省路由

在R4上配置一條0.0.0.0的缺省路由指向R5的 4/0/0方向

[R4]ip route-static 0.0.0.0 0 45.0.0.2

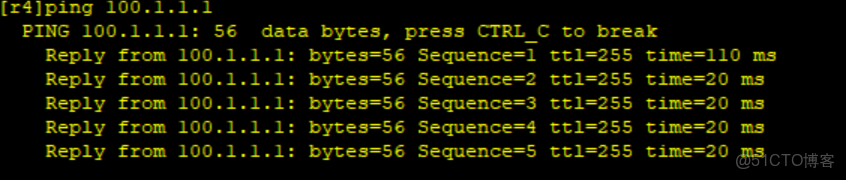

通過pingR5的環回檢測是否可通，可通則沒問題

HCIP———OSPF綜合大實驗_OSPF_30

路由彙總

域間路由彙總

因為域間路由彙總是針對骨幹區域（area 0）的優化，所以配置域間路由彙總的應該是與area 0直連（直接相連的）的區域，即區域1、2、3；那麼則在這三個區域的ABR上進行配置：

#配置路由彙總在區域1做的原因是因為R3上的明細路由是通過區域1的1/2類LSA學到的
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.64.0 255.255.224.0

[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

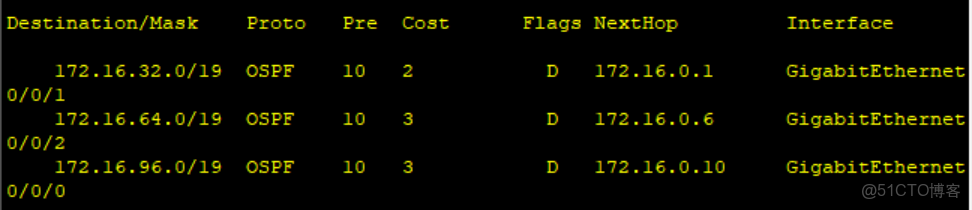

在R4用路由表檢查

HCIP———OSPF綜合大實驗_R3_31

域外路由彙總

[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

R12

[R12-ospf-1]asbr-summary 10.1.0.0 255.255.252.0

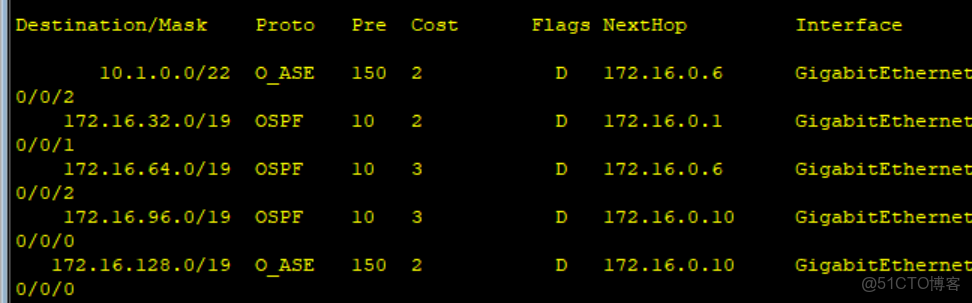

在R4用路由表檢查

HCIP———OSPF綜合大實驗_OSPF_32

做特殊區域

區域1可以做成完全末梢區域、區域2可以做成完全NSSA區域、區域3也可以做成完全NSSA區域、區域4則不能做特殊區域（因為區域4上ospf 2的骨幹區域！骨幹區域不能做成特殊區域！！！）

area1

#R1
[R1-ospf-1-area-0.0.0.1]stub

#R2
[R2-ospf-1-area-0.0.0.1]stub

#R3
[R3-ospf-1-area-0.0.0.1]stub no-summary

area2

#R6
[R6-ospf-1-area-0.0.0.2]nssa no-summary

#R11
[R11-ospf-1-area-0.0.0.2]nssa

#R12
[R12-ospf-1-area-0.0.0.2]nssa

area3

#R7
[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]nssa  no-summary


#R8
[r8]ospf 1
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]nssa


#R9
[r9]ospf 1
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]nssa

分別在R2/12/9上查表

HCIP———OSPF綜合大實驗_#智能路由器_33

HCIP———OSPF綜合大實驗_#網絡_34

HCIP———OSPF綜合大實驗_OSPF_35

做完特殊區域後的下放缺省

R9下放缺省

----- R9 -----
[r9]ospf 2
[r9-ospf-2]default-route-advertise

#但因為有了缺省，R10能通過缺省獲取R9的所有路由，所以R9上的一個重發布就不用執行了，故我們undo一下
[r9-ospf-2]undo  import-route ospf 1

在R10查表檢查

HCIP———OSPF綜合大實驗_IP_36

R4下放缺省

#配置R4到互聯網的缺省
[R4]ip route-static 0.0.0.0 0 45.0.0.1

在R3查表檢查

HCIP———OSPF綜合大實驗_R3_37

加快收斂配置

修改network-type類型

加快收斂操作即把此圖的多個兩個端點鏈路修改成P2P類型，如遇一點對多點，則修改為P2MP類型即可，因為P2P不需要選舉DR和BDR，這樣即可加快收斂

----- R3-R1/2 -----
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ospf network-type p2mp
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf network-type p2mp
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf network-type p2mp


----- R3-R4 -----
[r3]int g0/0/1
[r3-GigabitEthernet0/0/1]ospf network-type p2p
[r4]int g0/0/1
[r4-GigabitEthernet0/0/1]ospf network-type p2p


----- R4-R6 -----
[r4]int g0/0/2
[r4-GigabitEthernet0/0/2]ospf network-type p2p
[r6]int g0/0/1
[r6-GigabitEthernet0/0/1]ospf network-type p2p


----- R4-R7 -----
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ospf network-type p2p
[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ospf network-type p2p


----- R6-R11 -----
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ospf network-type p2p
[r11]int g0/0/0
[r11-GigabitEthernet0/0/0]ospf network-type p2p


----- R11-R12 -----
[r11-GigabitEthernet0/0/0]int g0/0/1
[r11-GigabitEthernet0/0/1]ospf network-type p2p
[r12]int g0/0/0
[r12-GigabitEthernet0/0/0]ospf network-type p2p


----- R7-R8 -----
[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]ospf network-type p2p
[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ospf network-type p2p


----- R8-R9 -----
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ospf network-type p2p
[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]ospf network-type p2p


----- R9-R10 -----
[r9]int g0/0/1
[r9-GigabitEthernet0/0/1]ospf network-type p2p
[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ospf network-type p2p

修改hello時間
改完network-type後確實加快了收斂，但是P2P和P2MP類型的hello時間和dead時間是比ospf原本的要長的，所以為了完成加快收斂的要求，我們還要修改其hello與dead時間（但修改只用改hello時間，因為dead時間隨hello時間變化，無需修改）

由於修改hello時間的配置思路與上面的“修改network-type類型”思路類似，所以這裏就只展示R3-R1/2區域的修改配置指令，其餘路由器配置同理，不做贅述

#hello時間統一修改成10s，如還想再快，縮短時間即可
[R1-GigabitEthernet0/0/0]ospf timer hello 10
[R3-GigabitEthernet0/0/0]ospf timer hello 10
[R2-GigabitEthernet0/0/0]ospf timer hello 10

配置OSPF認證

一般情況下，ospf的認證只在骨幹區域0配置即可，故我們在此只配置區域0的

[R4]ospf 1
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R3]ospf 1
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R6]ospf 1
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

[R7]ospf 1
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher  123456

配置NAT

配置NAT來訪問外網環境

[r4]acl 2000
[r4-acl-basic-2000]rule permit  source  172.16.0.0   0.0.255.255

[r4]int s4/0/1
[r4-Serial4/0/1]nat outbound 2000

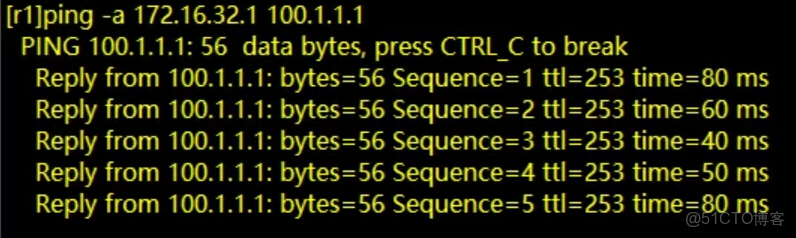

R1pingISP

HCIP———OSPF綜合大實驗_OSPF_38

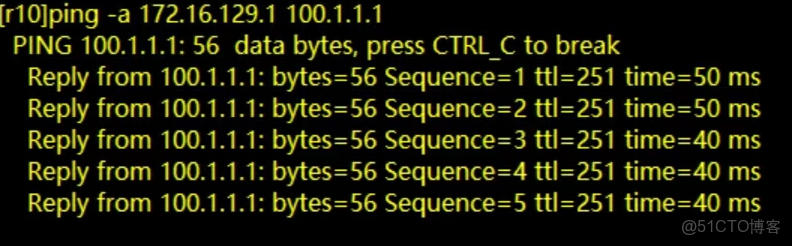

R10的環回上進行ping測試

HCIP———OSPF綜合大實驗_R3_39
