.NET Core Orleans框架介紹_Messaging

概述

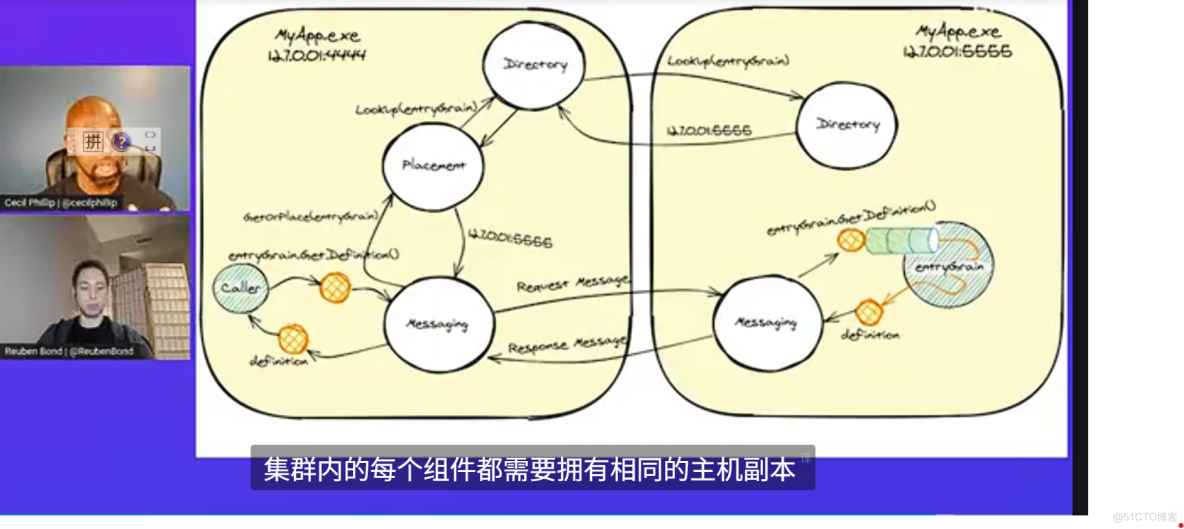

本文檔結合Orleans源代碼詳細解釋分佈式系統架構圖中的組件交互流程。該圖展示了Orleans集羣中兩個節點（127.0.0.1:4444 和 127.0.0.1:5555）之間的通信機制，包括Grain定位、激活、消息傳遞等核心功能。

架構組件詳解

1. Caller（調用者）

功能描述：發起Grain調用的客户端或應用程序組件。

源代碼實現：

// 在 Orleans.Runtime.Messaging.MessageCenter 中處理消息路由
public class MessageCenter : IMessageCenter
{
    private readonly PlacementService placementService;
    private readonly GrainLocator _grainLocator;

    // 處理消息發送和接收
    public void SendMessage(Message msg) { ... }
    public void ReceiveMessage(Message msg) { ... }
}

在架構圖中的作用：

發起對entryGrain.GetDefinition()的調用
接收來自目標Grain的響應

2. Placement（放置服務）

功能描述：負責決定Grain應該激活在哪個Silo上。

源代碼實現：

// Orleans.Runtime.Placement.PlacementService
internal class PlacementService : IPlacementContext
{
    private readonly PlacementStrategyResolver _strategyResolver;
    private readonly PlacementDirectorResolver _directorResolver;
    private readonly GrainLocator _grainLocator;

    public async Task<SiloAddress> PlaceGrainAsync(GrainId grainId,
        Dictionary<string, object> requestContextData,
        PlacementStrategy placementStrategy)
    {
        var target = new PlacementTarget(grainId, requestContextData, default, 0);
        var director = _directorResolver.GetPlacementDirector(placementStrategy);
        return await director.OnAddActivation(placementStrategy, target, this);
    }
}

放置策略類型：

HashBasedPlacementDirector：基於哈希的放置策略
RandomPlacementDirector：隨機放置策略
PreferLocalPlacementDirector：優先本地放置策略
SiloRoleBasedPlacementDirector：基於Silo角色的放置策略

在架構圖中的作用：

接收GetOrPlace(entryGrain)請求
查詢Directory服務獲取Grain位置
決定Grain的激活位置

3. Directory（目錄服務）

功能描述：維護Grain ID到物理地址的映射關係，實現服務發現。

源代碼實現：

// Orleans.Runtime.GrainDirectory.CachedGrainLocator
internal class CachedGrainLocator : IGrainLocator
{
    private readonly IGrainDirectoryCache cache;

    public async ValueTask<GrainAddress> Lookup(GrainId grainId)
    {
        // 首先檢查本地緩存
        if (TryLookupInCache(grainId, out var cachedResult))
        {
            return cachedResult;
        }

        // 查詢分佈式目錄
        var entry = await GetGrainDirectory(grainId.Type).Lookup(grainId);

        if (entry is not null)
        {
            // 檢查目標Silo是否存活
            if (IsKnownDeadSilo(entry))
            {
                await GetGrainDirectory(grainId.Type).Unregister(entry);
                entry = null;
            }
            else
            {
                // 添加到本地緩存
                this.cache.AddOrUpdate(entry, 0);
            }
        }

        return entry;
    }
}

目錄服務類型：

DhtGrainLocator：分佈式哈希表目錄
CachedGrainLocator：緩存目錄服務
ClientGrainLocator：客户端Grain定位器

在架構圖中的作用：

接收Lookup(entryGrain)請求
跨節點查詢Grain位置信息
返回Grain的物理地址（如4700:5666）

4. Messaging（消息系統）

功能描述：處理節點間的網絡通信，包括消息序列化、傳輸和路由。

源代碼實現：

// Orleans.Runtime.Messaging.MessageCenter
internal class MessageCenter : IMessageCenter
{
    private readonly ConnectionManager connectionManager;
    private readonly MessageFactory messageFactory;

    public void SendMessage(Message msg)
    {
        // 確定目標Silo地址
        var targetAddress = DetermineTargetSilo(msg);

        if (targetAddress is null)
        {
            // 通過Dispatcher重新路由
            msg.TargetSilo = null;
            this.messageCenter.RerouteMessage(msg);
        }
        else
        {
            // 直接發送到目標Silo
            msg.TargetSilo = targetAddress;
            this.messageCenter.SendMessage(msg);
        }
    }
}

消息類型：

// Orleans.Runtime.Messaging.Message
internal sealed class Message
{
    public GrainId _targetGrain;      // 目標Grain ID
    public SiloAddress _targetSilo;   // 目標Silo地址
    public GrainId _sendingGrain;     // 發送方Grain ID
    public SiloAddress _sendingSilo; // 發送方Silo地址
    public object BodyObject;         // 消息體
    public Directions Direction;      // 消息方向（Request/Response/OneWay）
}

在架構圖中的作用：

處理Request Message和Response Message
管理跨節點通信
處理消息序列化和反序列化

5. entryGrain（目標Grain）

功能描述：實際的業務邏輯Grain實例，處理具體的業務請求。

源代碼實現：

// Orleans.Runtime.Catalog.ActivationData
public class ActivationData : IGrainContext
{
    public void Activate(Dictionary<string, object> requestContext,
        CancellationToken? cancellationToken)
    {
        ScheduleOperation(new Command.Activate(requestContext, cancellationToken.Value));
    }

    private async Task ActivateAsync(Dictionary<string, object> requestContextData,
        CancellationToken cancellationToken)
    {
        // 註冊到Grain目錄
        var success = await RegisterActivationInGrainDirectoryAndValidate();
        if (!success) return;

        // 調用Grain的激活方法
        success = await CallActivateAsync(requestContextData, cancellationToken);
        if (!success) return;

        // 標記為激活完成
        SetState(ActivationState.Valid);
    }
}

Grain激活流程：

// Orleans.Runtime.Catalog.Catalog
public IGrainContext GetOrCreateActivation(
    in GrainId grainId,
    Dictionary<string, object> requestContextData,
    MigrationContext rehydrationContext)
{
    // 檢查是否已存在激活
    if (TryGetGrainContext(grainId, out var result))
    {
        return result;
    }

    // 創建新的激活
    var address = GrainAddress.GetAddress(Silo, grainId, ActivationId.NewId());
    result = this.grainActivator.CreateInstance(address);
    activations.RecordNewTarget(result);

    // 異步激活
    result.Activate(requestContextData, cancellation.Token);
    return result;
}

完整交互流程分析

階段1：調用發起

Caller發起對entryGrain.GetDefinition()的調用
系統需要確定entryGrain的位置或激活新的實例

階段2：Grain定位

Placement服務接收GetOrPlace(entryGrain)請求
Placement查詢Directory服務：Lookup(entryGrain)
Directory在本地查找，如果未找到則查詢集羣中的其他節點
右側節點的Directory返回Grain地址：4700:5666

階段3：消息路由

Placement將Grain地址信息傳遞給Messaging服務
Messaging服務確定目標Silo地址（127.0.0.1:5555）
Messaging發送Request Message到目標節點

階段4：目標節點處理

右側節點的Messaging服務接收Request Message
Messaging將請求轉發給entryGrain：entryGrain.GetDefinition()
entryGrain處理業務邏輯並返回definition

階段5：響應返回

entryGrain的響應通過Messaging服務返回
右側節點的Messaging發送Response Message到左側節點
左側節點的Messaging接收響應並轉發給Caller
Caller收到最終的definition結果

關鍵設計模式

1. 分佈式哈希表（DHT）

// Orleans.Runtime.GrainDirectory.DhtGrainLocator
internal class DhtGrainLocator : IGrainLocator
{
    private readonly ILocalGrainDirectory _localGrainDirectory;

    public async ValueTask<GrainAddress> Lookup(GrainId grainId) =>
        (await _localGrainDirectory.LookupAsync(grainId)).Address;
}

2. 緩存機制

// 本地緩存提高查找性能
if (TryLookupInCache(grainId, out var cachedResult))
{
    return cachedResult;
}

3. 異步消息傳遞

// 異步處理消息，避免阻塞
public async ValueTask<GrainAddress> Lookup(GrainId grainId)
{
    var entry = await GetGrainDirectory(grainId.Type).Lookup(grainId);
    // 處理結果...
}

容錯和可靠性

1. Silo狀態監控

// 檢查目標Silo是否存活
if (IsKnownDeadSilo(entry))
{
    await GetGrainDirectory(grainId.Type).Unregister(entry);
    entry = null;
}

2. 消息重試機制

// 消息重試和超時處理
private readonly CoarseStopwatch _timeToExpiry;
public bool IsExpired => _timeToExpiry is { IsDefault: false, ElapsedMilliseconds: > 0 };

3. 激活超時控制

// 激活超時控制
var cancellation = new CancellationTokenSource(
    collectionOptions.Value.ActivationTimeout).Token;
result.Activate(requestContextData, cancellation.Token);

性能優化策略

1. 本地優先策略

// Orleans.Runtime.Placement.PreferLocalPlacementDirector
public override Task<SiloAddress> OnAddActivation(
    PlacementStrategy strategy, PlacementTarget target, IPlacementContext context)
{
    // 優先在本地Silo激活
    if (context.LocalSiloStatus != SiloStatus.Active ||
        !context.GetCompatibleSilos(target).Contains(context.LocalSilo))
    {
        return base.OnAddActivation(strategy, target, context);
    }

    return _cachedLocalSilo ??= Task.FromResult(context.LocalSilo);
}

2. 批量處理

// 批量處理放置請求
private class PlacementWorker
{
    private readonly Dictionary<GrainId, GrainPlacementWorkItem> _inProgress = new();
    // 批量處理邏輯...
}

3. 連接複用

// 連接管理器複用連接
private readonly ConnectionManager connectionManager;
var connectionTask = this.connectionManager.GetConnection(siloAddress);

總結

這個架構圖展示了Orleans分佈式系統的核心交互模式：

服務發現：通過Directory服務實現Grain的定位
智能放置：通過Placement服務決定Grain的激活位置
可靠通信：通過Messaging服務處理跨節點通信
透明調用：客户端無需關心Grain的具體位置

這種設計實現了高可用性、可擴展性和透明性的分佈式系統架構，是Orleans框架的核心優勢所在。

注：本文檔基於Orleans源代碼分析，展示了分佈式系統中Grain定位、激活和通信的完整流程。
