UPnP媒體渲染基礎知識

• 一、UPnP 媒體渲染器的基本架構
• 二、在 upmpdcli 源碼中的對應實現
• 三、三者協作流程示例
• 四、在 upmpdcli 中的依賴關係
• 五、擴展提示

一、UPnP 媒體渲染器的基本架構

根據 UPnP AV Architecture v1/v2 規範，一個標準的 MediaRenderer 必須實現以下三個基礎服務：

在upmpdcli 源碼中 AVTransport、ConnectionManager 和 RenderingControl 這三個服務之間的關係。這三個服務都是 UPnP AV 架構（Universal Plug and Play Audio/Video Architecture）定義的標準服務，它們共同協作，為 UPnP 媒體渲染器（Media Renderer）提供完整的功能。upmpdcli 作為一個將 MPD（Music Player Daemon）包裝成 UPnP 媒體渲染器的網關，其核心就是實現這三個服務，並將 UPnP 控制命令翻譯成 MPD 的控制指令。

可以這樣理解它們之間的關係：

• ConnectionManager 是 “門衞” 或 “交通警察”，負責管理和建立與其他 UPnP 設備（如媒體服務器）的連接。
• AVTransport 是 “播放指揮官”，負責控制媒體的傳輸和播放狀態（播放、暫停、停止、快進、快退等）。
• RenderingControl 是 “效果調音師”，負責控制渲染設備的音頻和視頻參數（音量、靜音、亮度、對比度等）。

二、在 upmpdcli 源碼中的對應實現

upmpdcli 基於 libupnpp（作者自研的 C++ UPnP 庫）實現這些服務。關鍵源碼位置：

src/
├── avtransport.cxx      → AVTransport 服務
├── connectionmanager.cxx → ConnectionManager 服務
├── renderingcontrol.cxx → RenderingControl 服務
└── upmpdcli.cxx         → 主入口，註冊這三個服務

1. AVTransport (avtransport.cxx)

• 簡述

• 核心職責：

• 實現 Play, Pause, Stop, Next, Previous, Seek
• 維護當前播放狀態（TransportState）
• 獲取當前媒體信息（CurrentTrackMetaData）

• 與 MPD 交互：

• 通過 MPDInterface 類調用 MPD 命令（如 mpc play）
• 將 MPD 的播放狀態映射為 UPnP 狀態（如 PLAYING ↔ playing）

• AVTransport 服務作用：AVTransport (AV 傳輸) 是媒體渲染器的 “大腦”，負責所有與媒體播放相關的控制邏輯。

1. 加載媒體：接收要播放的媒體資源的 URL。
2. 控制播放狀態：提供播放、暫停、停止、上一曲、下一曲、快進、快退等控制。
3. 報告狀態：通過 LastChange 事件變量，實時向控制點報告當前的播放狀態（TransportState，如 PLAYING, PAUSED_PLAYBACK, STOPPED）、播放位置（RelativeTimePosition）、媒體信息（CurrentTrackURI, CurrentTrackMetaData）等。
4. 處理播放列表：管理一個簡單的播放隊列（CurrentURIMetaData 和 NextURIMetaData）。

• 在 upmpdcli 中的實現：
  對應的源碼文件可能是 avtransport.cxx 或 avt.cxx。

• 它實現 AVTransport 服務的標準動作，主要有：

• SetAVTransportURI：控制點調用此方法來設置要播放的媒體文件的 URI 和元數據。AVTransport 模塊會解析這個 URI。
• GetMediaInfo / GetTransportInfo / GetPositionInfo：這些方法用於查詢當前的媒體信息、傳輸狀態和播放位置。
• Play, Pause, Stop, Seek：這些是控制播放的核心動作。

• 關鍵交互點：這是 upmpdcli 中業務邏輯最密集的部分，它直接與 MPD 進行交互。

• 當 SetAVTransportURI 被調用時，AVTransport 模塊會：

1. 解析傳入的 URI。這個 URI 通常是一個指向媒體服務器上某個文件的 HTTP URL。
2. 它會檢查 ConnectionManager 是否已經為這個 URI 建立了有效的連接（通過 PrepareForConnection）。雖然 AVTransport 不一定會直接調用 ConnectionManager 的方法，但它依賴於 ConnectionManager 已經完成的 “合法性檢查”。
3. 然後，它會使用 MPD 的客户端庫（如 libmpdclient）向 MPD 發送 add 或 load 命令，將這個 URL 添加到 MPD 的播放列表中，並可能執行 play 命令。

• 當 Play, Pause 等動作被調用時，AVTransport 模塊會直接將對應的 MPD 命令（play, pause, stop）發送給 MPD。
• AVTransport 模塊會定期（或通過 MPD 的 idle 機制）查詢 MPD 的狀態，然後將這些狀態信息（如當前播放時間、總時長、播放狀態）轉換為 UPnP AVTransport 服務的標準狀態變量（State Variables），並在狀態變化時通過 LastChange 事件通知給所有訂閲的控制點。

2. RenderingControl (renderingcontrol.cxx)

• 簡述

• 核心職責：

• 實現 SetVolume, GetVolume, SetMute, GetMute
• 支持多通道（如 Left/Right）

• 與 MPD 交互：

• 調用 MPD 的 setvol 和 volume 命令
• 注意：MPD 本身不支持“靜音”，upmpdcli 通常用 臨時設音量為 0 模擬靜音
  ⚠️ 如果 MPD 後端不支持音量控制（如某些 ALSA 配置），此服務可能無效。

• RenderingControl 服務作用：RenderingControl (渲染控制) 負責控制渲染設備的音頻和視頻輸出特性。

1. 音量控制：設置和獲取音量級別。
2. 靜音控制：設置和獲取靜音狀態。
3. 低音、高音、平衡：（如果支持）控制音頻均衡器參數。
4. 視頻控制：（如果支持）控制亮度、對比度、飽和度等。

• 在 upmpdcli 中的實現：對應的源碼文件可能是 renderingcontrol.cxx 或 rctrl.cxx。

• 它實現 RenderingControl 服務的標準動作，主要有：

• GetVolume / SetVolume
• GetMute / SetMute
• GetVolumeDBRange：獲取音量的分貝範圍。

• 關鍵交互點：RenderingControl 模塊也直接與 MPD 交互。

• 當控制點調用 SetVolume 時，RenderingControl 模塊會將音量值（通常是 0-100 的整數）轉換為 MPD 可以理解的格式（可能也是 0-100），然後通過 libmpdclient 發送 setvol 命令給 MPD。
• 當調用 SetMute 時，它會發送 mute 命令。
• 與 AVTransport 類似，它也會監聽 MPD 的狀態變化（特別是音量和靜音狀態的變化），並更新自己的服務狀態變量，通過 LastChange 事件通知控制點。

3. ConnectionManager (connectionmanager.cxx)

• 簡述

• 核心職責：

• 聲明設備支持的傳輸協議（如 http-get::audio/mpeg:）
• 聲明支持的 容格式（通過 DIDL-Lite 元數據協商）
• 實現 PrepareForConnection（較少使用，主要用於 Push 模式）

• 關鍵方法：

• GetProtocolInfo()：返回字符串如
  http-get::audio/mpeg:,http-get::audio/flac:,…

• ConnectionManager (連接管理器) 的主要職責：

• 描述自身能力：向網絡上的其他設備宣告它支持哪些媒體格式（如 audio/mpeg, video/mp4）和傳輸協議（如 ）。
• 管理連接：處理來自控制點（Control Point，如手機上的音樂 App）的連接請求，為 AVTransport 服務建立一個 “管道”，使得媒體數據流可以從媒體服務器流向渲染器。
• 處理協議信息：在建立連接時，它會交換 ProtocolInfo，確保源設備（服務器）和目標設備（渲染器）對將要傳輸的數據格式達成一致。

• 在 upmpdcli 中的實現：
  在 upmpdcli 的源碼中，你會找到一個類似 connectionmanager.cxx 或 cmgr.cxx 的文件。

• 它會實現 ConnectionManager 服務的標準動作（Actions），主要是：

• GetProtocolInfo：返回 upmpdcli 支持的所有輸入（Source）和輸出（Sink）協議信息。對於一個純渲染器，它只有 Sink 信息。
• PrepareForConnection：這是最關鍵的動作。當控制點想要播放一個媒體文件時，它會先調用這個方法。ConnectionManager 會驗證請求的 ProtocolInfo 是否被支持，如果支持，它會創建一個 “連接 ID”（Connection ID），並記錄下數據源的信息（如媒體服務器的 URL）。
• ConnectionComplete：當播放結束或取消時，控制點會調用此方法來關閉連接。

• 關鍵交互點：ConnectionManager 並不直接與 MPD 交互。它的主要工作是在 UPnP 層面 “牽線搭橋”。它驗證並記錄下來自控制點的播放意圖。一旦 PrepareForConnection 成功，它就 “授權” 了 AVTransport 去執行後續的播放操作。

三、三者協作流程示例

• 假設用户在手機 App 上點擊播放一首 MP3：

• 控制點查詢能力
  → 調用 ConnectionManager.GetProtocolInfo()
  → 確認 http-get::audio/mpeg: 被支持
• 推送媒體 URI
  → 調用 AVTransport.SetAVTransportURI(URI=“http://…/song.mp3”, MetaData=…)
• 開始播放
  → 調用 AVTransport.Play()
• 調整音量
  → 調用 RenderingControl.SetVolume(50)
• 內部流轉

• AVTransport → 通知 MPD 添加並播放該 URI
• RenderingControl → 通知 MPD 設置音量為 50
• ConnectionManager 不參與運行時控制，僅用於前期協商

• 總結：三者如何協同工作？
  讓我們以 “用户通過手機 App（控制點）在 upmpdcli 上播放一首歌曲” 為例，來看它們是如何配合的：

1. 發現階段：手機 App 在網絡上搜索 UPnP 設備，發現了 upmpdcli 提供的媒體渲染器設備。設備描述文件（device.xml）中聲明瞭它包含 ConnectionManager、AVTransport 和 RenderingControl 這三個服務。
2. 準備連接 (ConnectionManager)：

• App（控制點）決定播放媒體服務器上的一首歌曲。它先調用 upmpdcli 的 ConnectionManager::PrepareForConnection 方法。
• ConnectionManager 檢查 App 提供的 ProtocolInfo（例如 http-get::audio/mpeg:）是否在自己支持的範圍內。
• 如果支持，ConnectionManager 返回一個 ConnectionID 和 AVTransportID（通常為 0），表示連接已準備好。

3. 設置播放內容 (AVTransport)：

• App 接着調用 AVTransport::SetAVTransportURI 方法，傳入要播放的歌曲的 HTTP URL、元數據以及上一步得到的 ConnectionID。
• AVTransport 模塊接收到命令。它可能會驗證一下 ConnectionID 是否有效（與 ConnectionManager 交互或查詢其狀態）。
• AVTransport 然後使用 libmpdclient 向 MPD 發送 clear（清空列表）和 add “http://…”（添加歌曲 URL）命令。

4. 開始播放 (AVTransport)：

• App 調用 AVTransport::Play 方法。
• AVTransport 模塊向 MPD 發送 play 命令。
• MPD 開始從指定的 URL 流獲取音頻數據並播放。
• AVTransport 模塊通過輪詢或監聽 MPD 的事件，發現 MPD 的狀態變為 “播放中”，於是它更新自己的 TransportState 變量為 PLAYING，並通過 LastChange 事件通知給 App。

5. 調節音量 (RenderingControl)：

• 用户覺得聲音太大，在 App 上調低音量。
• App 調用 RenderingControl::SetVolume 方法，傳入新的音量值（例如 50）。
• RenderingControl 模塊向 MPD 發送 setvol 50 命令。
• MPD 的音量被調整。
• RenderingControl 模塊檢測到 MPD 音量變化，更新自己的 Volume 變量，並通過 LastChange 事件通知 App。

6. 停止播放 (AVTransport)：

• 用户在 App 上點擊停止。
• App 調用 AVTransport::Stop 方法。
• AVTransport 模塊向 MPD 發送 stop 命令。
• AVTransport 更新狀態為 STOPPED 並通知 App。

7. 結束連接 (ConnectionManager)：

• (可選）App 可能會調用 ConnectionManager::ConnectionComplete 來關閉之前建立的連接。

總結:

• ConnectionManager 負責 “握手” 和 “協議協商”，確保數據通道是通的並且雙方都能理解。
• AVTransport 負責 “內容管理” 和 “播放控制”，是執行播放邏輯、與 MPD 交互最頻繁的模塊。它依賴 ConnectionManager 完成前期準備。
• RenderingControl 負責 “輸出效果控制”，獨立於媒體內容，只關心如何調整最終的音頻 / 視頻輸出。
  這三個服務各司其職，通過 UPnP 標準的動作調用和事件通知機制鬆散耦合地協同工作，共同構成了一個功能完整、符合標準的 UPnP 媒體渲染器。upmpdcli 的核心價值就在於巧妙地將這三個 UPnP 服務的抽象接口，與 MPD 這個具體的、強大的媒體播放後端的功能對應了起來。

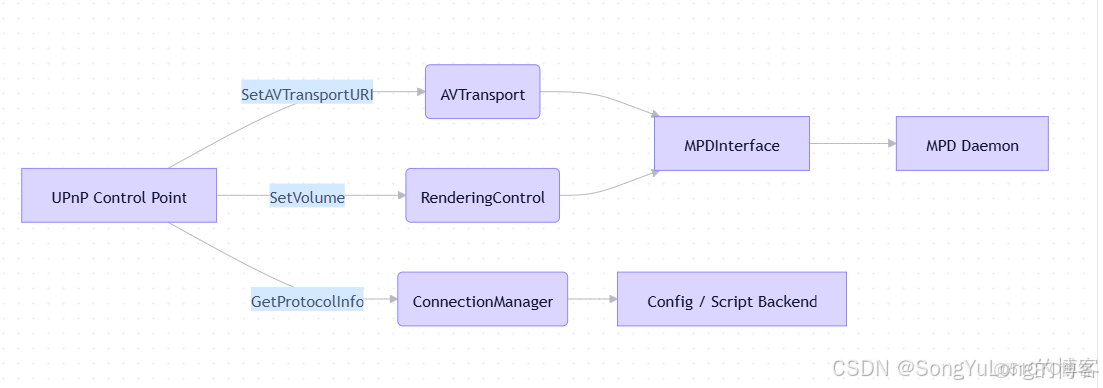

四、在 upmpdcli 中的依賴關係

• AVTransport 和 RenderingControl 都依賴 MPDInterface 與 MPD 通信。
• ConnectionManager 的協議列表由 upmpdcli.conf 中的 protocolinfo 或 script backend 決定。
• 三者無直接調用關係，但共享同一個設備上下文（如當前播放 URI）。

五、擴展提示

• 若你想添加 私有協議支持（如 myproto://xxx）：

• 在 ConnectionManager 中註冊新協議（修改 getProtocolInfo() 返回值）
• 在 AVTransport 的 SetAVTransportURI 中處理該 URI（通常交給 script backend 解析）
• 確保解析後的 URL 是 MPD 支持的格式（如 HTTP/HTTPS）

• 源碼關鍵函數：

• AVTransport::setAVTransportURI()
• ConnectionManager::getProtocolInfo()
• RenderingControl::setVolume()
