GERAN



（GSM EDGE Radio Access Network）是 GSM/EDGE 無線通訊網絡（Radio Access Network）的縮寫，GERAN 是GSM的關鍵技術之一，並與UMTS/GSM結合。

一個移動運營商的網絡由多個GERANs組成,在UMTS/GSM的網絡中則和UTRAN組合。可以簡單地將它理解為一種疊加在現有GSM與GPRS網絡上的無線移動接入網。從技         術特徵上來看，它既能真正實現快至384kbit/s（3G）的速率，又能完全兼容現有的網絡設備，充分保護運營商的投資。



           3G要求： 384kbit/s數據速率的廣域覆蓋和大約2Mbit/s數據速率的局域覆蓋



EDGE採用多電平調製方式——8－PSK調製以提供更高的比特率和頻譜效率，同時在低數據速率的情況下也使用GMSK調製方式從而保證了網絡設備的兼容性。上述兩種調製方式的符號率都是271kbit/s，每時隙的總比特率分別為22.8kbit/s（GMSK）和69.2kbit/s（8－PSK）。8－PSK用於用户的數據信道，GMSK調製用於GPRS的200kHz載波上的所有控制信道。



UTRAN

UTRAN（UMTS Terrestrial Radio Access Network）是UMTS的陸地無線接入網（URAN）。它是第三代移動通信技術UMTS最重要的一種接入方式，並且適用範圍最廣。

UTRAN由NODE B和無線網絡控制器（RNC）構成，NODE B相當於GSM BTS，RNC相當於GSM BSC。

UTRAN分為無線不相關和無線相關兩部分，前者完成與CN（核心網） 的接口，實現向用户提供QOS 保證的信息處理和傳送以及用户和網絡控制信息的處理和傳送；無線相關部分處理與UE 的無線接入(用户信息傳送、無線信道控制、資源管理等)。UE 主要完成無線接入、信息處理等。

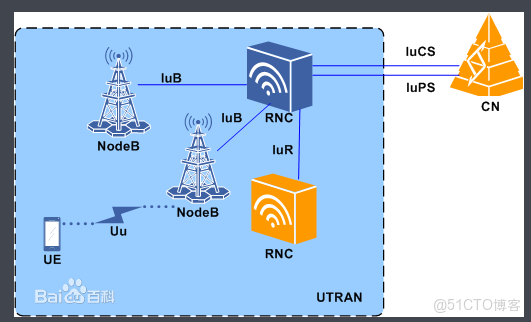

UTRAN網絡架構圖：

GSM 調制解調器和zabbix_Access





UMTS網絡（Release 99 ）由兩部分組成：一部分是UTRAN。另一部分是核心網絡CN，這兩部分通過Iu接口連接，核心網從邏輯上可分為電路交換域（CS）和分組交換域（PS）、CS域是UMTS的電路交換核心網，用於支持電路數據業務，PS 域是UMTS的分組業務核心網，用於支持分組數據業務（GPRS）和一些多媒體業務。



UMTS



通用移動通信系統，簡稱UMTS(Universal Mobile Telecommunications System)，UMTS作為一個完整的3G移動通信技術標準，UMTS並不僅限於定義空中接口。除WCDMA作為首選空中接口技術獲得不斷完善外，UMTS還相繼引入了TD-SCDMA和HSDPA技術。UMTS分組交換系統是由GPRS系統所演進而來，故系統的架構頗為相像。

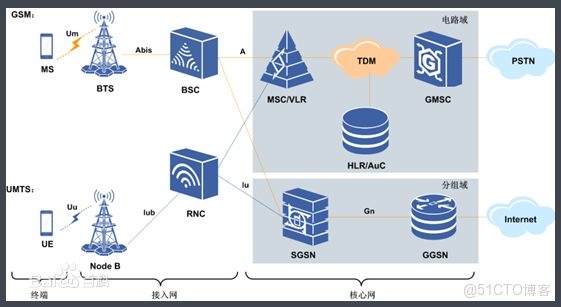

R99：UMTS的第一個版本為R99（在1999年完成發佈）

GSM 調制解調器和zabbix_IP_02





 ，其網絡架構與GSM類似，也包括終端、接入網和核心網。

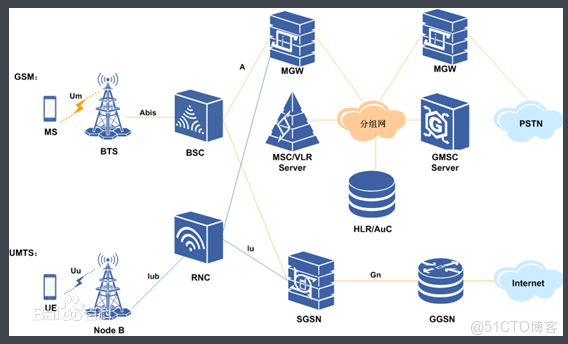

R4：R4標準在空中接口（Uu）上增加了TD-SCDMA標準。在核心網側的電路域部分，使用移動軟交換架構，如圖。



GSM 調制解調器和zabbix_Access_03

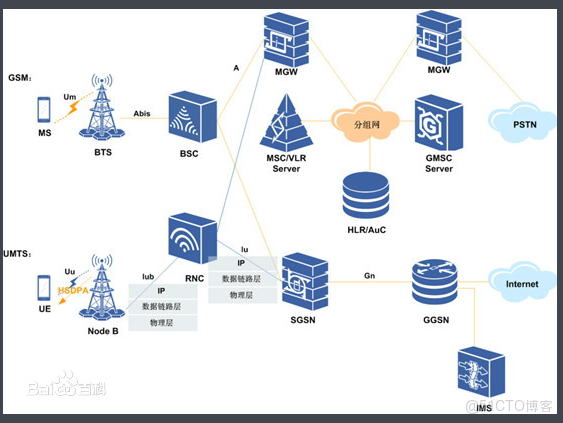

R5：R5的變化堪稱經典，主要包括三個部分。

  • 在空中接口（Uu）引入HSDPA（High Speed Downlink Packet Access，高速下行分組接入），使下行峯值速率達到14.4 Mbit/s。成為真正意義上的寬帶。
  • 在接入網中引入IP承載，實現全網IP的傳輸，即全IP。
  • 引入IMS（IP Multimedia Subsystem，IP多媒體子系統）。

GSM 調制解調器和zabbix_數據_04







R6：R6在網絡架構上基本沒有變化，引入了HSUPA（High Speed Uplink Packet Access，高速上行分組接入）和MBMS（Multimedia Broadcast/Multicast Service，多媒體廣播多播業務）技術。在這之後，3GPP還提出了R7、R8、R9等，繼續為提高速率而努力。





GPRS & EDGE

General Packet Radio Service / Enhanced Data rates for Global Evolution

GSM是一個電路交換網絡;理想的語音傳輸，但發送數據的限制。然而，GSM的標準是為了發展而設計的，2000年通用分組無線電服務(GPRS)的引入增加了分組交換功能，啓動了移動設備上的互聯網傳輸。

GPRS為GSM網絡增加了分組交換功能



EDGE… almost 3G

GSM無線接入技術的下一個進步是EDGE(增強的全球演進數據速率)，或增強的GPRS。EDGE採用了一種新的調製技術，使比特率提高了三倍(8PSK取代了GMSK)，並採用了新的信道編碼以提高頻譜效率。EDGE的推出成功地避免了干擾現有GSM部署的頻率複用計劃。



EDGE+



3GPP中正在進行的標準工作已經交付了EDGE Evolution，它是為補充高速分組訪問(HSPA)覆蓋而設計的。
