•DRAM：它的基本原件是小電容，電容可以在兩個極板上保留電荷，但是需要定期的充電（刷新），否則數據會丟失。缺點：由於要定期刷新存儲介質，存取速度較慢。

•SRAM：它是一種具有靜止存取功能的內存，不需要定期刷新電路就能保存它內部存儲的數據。其優點：存取速度快; 但是缺點是：功耗大，成本高。常用作存儲容量不高，但存取速度快的場合，比如steppingstone.

在嵌入式硬件體系中，除了CPU內部的”墊腳石”採用SRAM外，板載內存一般會採用DRAM，而DRAM又可以分為SDRAM,DDR,DDR2等。

SDRAM(Synchronous Dynamic Random AccessMemory):同步動態隨機存儲器.

同步: 內存工作需要有同步時鐘，內部的命令的發送與數據的傳輸都以該時鐘為基準。

動態：存儲陣列需要不斷的刷新來保證數據不丟失。

隨機：是指數據不是線性依次存儲，而是自由指定地址進行數據讀寫。

備註：2440開發板上使用的內存通常是SDRAM

DDR (Double Data Rate SDRAM)，即“雙倍速率同步動態隨機存儲器”。與早期的SDRAM相比，DDR 除了可以在時鐘脈衝的上升沿傳輸數據，還可以在下降沿傳輸信號，這意味着在相同的工作頻率下，DDR 的理論傳輸速率為SDRAM的兩倍。DDR2 則在DDR 的基礎上再次進行了改進，使得數據傳輸速率在DDR 的基礎上再次翻倍。
備註：6410開發板通常採用DDR內存    210開發板通常採用DDR2內存

2440內存初始化：

　　1：地址空間：
（1）地址線：2440對外提供27條地址線，只能訪問128MB的外設空間。
（2）片選信號：8個片選信號，擴大可訪問的外設空間到1GB。
（3）外設空間：有2440的datasheet知道他將1GB分成8部分，即8塊，通過不同的片選信號來訪問不同的塊空間。其中內存從band6開始（0x30000000），有可能佔用band7。
（4）存儲器控制器：所謂對內存初始化，實質上是對CPU的存儲器控制器進行初始化，由他對給出的地址進行分析轉換得到片選信號和行列地址。而CPU和內部寄存器之間的訪問則是通過CPU內部的32位總線進行的。


2：內存芯片連接
由於每個單元格的容量是16bit，即內存芯片的數據寬度是16bit，而CPU的數據寬度是32bit，為了避免浪費，就用兩塊內存芯片並聯，使得每一次cpu對內存訪問的時候可以一次性取出32bit的數據。分為高16bit和低16bit。當然不可避免的要涉及到片選信號，L_BANK選擇信號，行列地址信號。


3存儲器控制器寄存器
設置13個寄存器，要查閲2440的datasheet以及內存的datasheet，然後看時序圖，找出寄存器的某些位控制的參數所需要設置的值。最後要學會在彙編裏用循環的方式來給寄存器賦值。


4.  理論上2440可以尋址4GB，總體上分為內部空間和外設空間。外設空間又分為8個bank，每個bank為128MB

6410內存初始化：　　　　

　　6410也可以尋址4GB空間，但是6410把地址空間劃分為三個部分，一個是保留區（高2GB），一個是外設區（256MB）--主要放置寄存器，一個是主存儲區（1972MB）。
主存儲區又分為五個部分


（1）boot鏡像區：不匹配任意硬件外設，負責把相應的外設映射到該處。CPU上電後從這裏取指運行。
（2）內部存儲區：分兩個部分：IROM和ISRAM，雖然理論上各有64MB，但是IROM實際有效的只有32KB，ISRAM有效的只有8KB
（3）靜態存儲區：類似於2440的外設區，分成6個bank，可以接NORFLASH，onenand等外設。
（4）保留區：256MB，不用
（5）動態存儲區：就是用來連接內存的，所以6410的內存起始地址是0x50000000

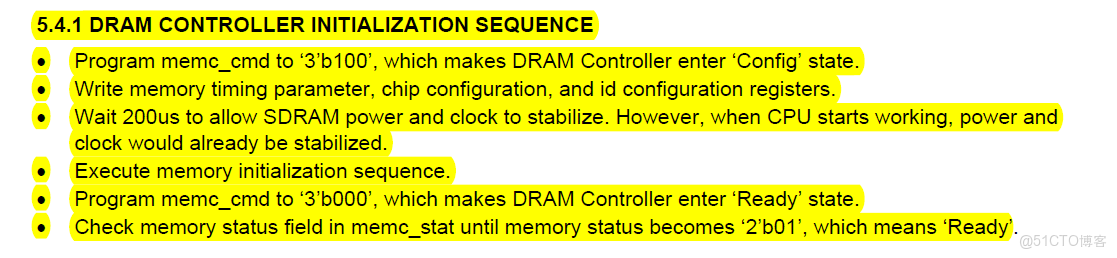

7.6410的內存初始化要按順序進行，2440不需要順序。還要注意設置數據線和地址線的選擇。以及檢查是否已將ready信號寫入寄存器。

具體初始化步驟參考手冊
