在工業電力檢測、電機驅動調試、變頻器運維等核心場景中，三相波形的精準捕獲是評估設備運行狀態、定位故障根源的核心手段。普通單端探頭受限於共模干擾抑制能力不足、無法直接測量相線間壓差等缺陷，難以滿足三相系統的檢測需求。而差分探頭憑藉高共模抑制比（CMRR）、寬電壓測量範圍、可直接測量壓差等核心優勢，成為三相波形測量的優選工具。本文將從核心原理、前期準備、分步操作、波形分析、安全管控及問題排查六大維度，系統拆解差分探頭捕獲三相波形的全流程技術要點。
一、核心原理與基礎認知

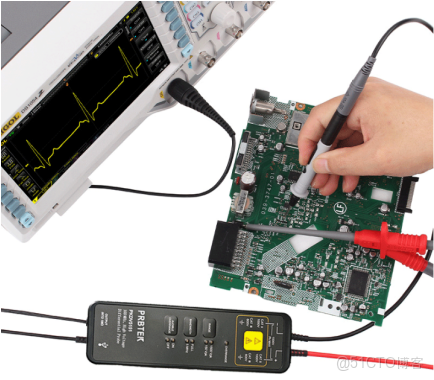

1.1 差分探頭的核心工作機制與優勢
差分探頭的核心原理是通過雙輸入端同步採集兩個測量點的電壓信號，經內部信號處理電路計算兩者差值後輸出測量結果，其核心優勢精準匹配三相系統測量需求：
超強共模干擾抑制：可有效濾除電源線傳導干擾、空間電磁輻射等共模干擾信號，主流型號共模抑制比（CMRR）≥60dB，高端型號可達80dB以上，確保捕獲波形的純淨度；
直接壓差測量能力：無需依賴參考地，可直接精準測量三相系統的線電壓（如L1-L2、L2-L3、L3-L1）和相電壓（如L1-N、L2-N、L3-N），適配不同測量目標；
寬電壓場景適配：通過切換衰減比（常見10:1、100:1、1000:1），可覆蓋0-10kV及以上電壓範圍，既能滿足低壓380V工業工頻系統，也能適配高壓10kV電力傳輸系統的測量需求。
1.2 三相波形的核心特徵參數
工業三相系統的波形質量直接反映設備運行狀態，需重點關注三大核心特徵：
電壓幅值關係：線電壓（相線間電壓）與相電壓（相線與零線間電壓）存在固定倍數關係，線電壓幅值為相電壓的√3倍（如380V線電壓對應220V相電壓，峯值分別約為537V、311V）；
相位分佈特性：正常運行的三相波形（L1、L2、L3）彼此相位差嚴格保持120°，呈對稱分佈，相位平衡是系統穩定運行的關鍵指標；
波形類型差異：工頻供電系統輸出標準正弦波，變頻器等電力電子設備輸出PWM（脈衝寬度調製）波，不同波形類型對探頭帶寬、示波器採樣率的要求存在顯著差異。
二、前期準備：工具選型與設備校驗
2.1 工具清單與精準選型標準

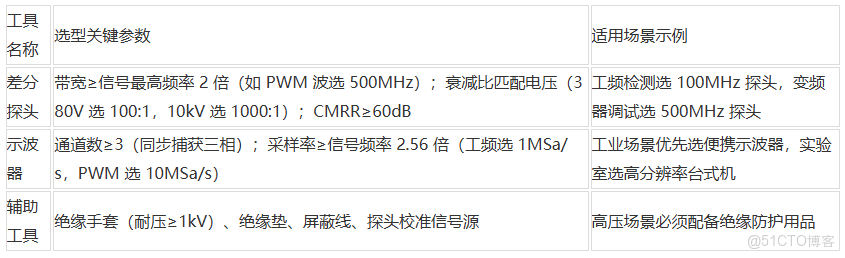

工具選型需嚴格匹配測量場景（工頻/變頻、低壓/高壓），核心工具清單及選型參數如下表所示：
2.2 設備校驗與安全檢查
設備校驗與檢查是保障測量精度和操作安全的前提，需按以下步驟執行：
差分探頭校準：將探頭連接示波器內置校準信號源（標準1kHz、3V方波），調節探頭“補償電容”旋鈕，直至方波上升沿無過沖、無欠衝，波形規整；同時驗證衰減比精度，如100:1探頭輸入3V標準信號，示波器顯示值應接近300V。
絕緣性能檢測：用萬用表電阻檔測量探頭表筆與地線間絕緣電阻，需≥100MΩ；檢查探頭表筆絕緣層、屏蔽層是否存在破損、老化，如有破損需立即更換。
示波器預處理：開啓“接地檢測”功能，測量示波器接地電阻，需≤4Ω，避免地環流乾擾；提前開啓3個測量通道，預設通道衰減比（與探頭匹配），關閉無關濾波功能。
三、實操流程：從接線到波形精準捕獲
3.1 三相系統規範接線方法（核心步驟）
接線的核心原則是“斷電操作、共點接地、精準對應”，需根據三相系統類型（三線制/四線制）選擇對應接線方式，具體步驟如下：
（1）三相四線制系統（含零線N，如市電380V供電）
測量目標：相電壓（L1-N、L2-N、L3-N）
接線步驟：
①斷開系統總電源，掛“禁止合閘”警示標識，用驗電器確認無電；
②將3個差分探頭的“正輸入端（+）”分別對應連接L1、L2、L3相線；
③ 將3個探頭的“負輸入端（-）”共同連接至零線N，確保連接牢固；
④ 所有探頭的“地線（GND）”統一連接至系統保護接地端（PE），實現共點接地，禁止懸浮接地；
⑤用萬用表通斷檔檢查接線連續性，確認無誤後，將探頭輸出端對應連接示波器通道1、2、3。
（2）三相三線制系統（無零線，如電機驅動系統）
測量目標：線電壓（L1-L2、L2-L3、L3-L1）
接線步驟：
①斷電並確認無電後，按以下對應關係接線：探頭1（+）接L1、（-）接L2（測L1-L2線電壓）；探頭2（+）接L2、（-）接L3（測L2-L3線電壓）；探頭3（+）接L3、（-）接L1（測L3-L1線電壓）；
②3個探頭的“地線（GND）”集中連接至系統保護接地端（PE），確保地線長度≤10cm，避免形成地環路；
③用萬用表測量各探頭正負輸入端壓差，確認接線無短路後，連接示波器對應通道。
3.2 示波器參數精準設置
參數設置需匹配信號類型（正弦波/PWM波），核心設置項如下：
（1）通道參數配置
開啓示波器3個測量通道，每個通道衰減比需與對應差分探頭完全一致（如探頭設為100:1，通道也需設為100:1）；電壓檔位根據預估測量值設置，預留10%-20%餘量，如測量380V線電壓（衰減100:1後為3.8V），檔位可設為5V/div。
（2）觸發參數設置
觸發設置直接影響波形穩定性，需按信號類型調整：
①觸發源：選擇任意一相（如L1）作為觸發源，確保三相波形同步捕獲；
② 觸發類型：正弦波（工頻）選“邊沿觸發”，PWM波選“脈衝觸發”；
③觸發電平：調至信號幅值的1/3-1/2處，如380V線電壓觸發電平設為120-200V，避免因電壓波動導致誤觸發；
④觸發釋抑時間：工頻信號設為10ms，PWM波設為50μs，增強波形穩定性。
（3）時基與採樣率設置
遵循奈奎斯特採樣準則，確保採樣率≥信號最高頻率的2.56倍：
①工頻50Hz正弦波：時基選20ms/div（單週期20ms，一屏可顯示2-3個完整週期），採樣率設為1MSa/s；
②變頻器PWM波（開關頻率10kHz）：時基選100μs/div，採樣率設為10MSa/s，確保完整捕獲脈衝細節。
3.3 波形捕獲與精細調整
① 通電後啓動示波器“連續捕獲”模式，觀察波形穩定性，若波形漂移，微調觸發電平或觸發釋抑時間；
② 以觸發相（如L1）為基準，調整“相位延遲”參數，確保L2與L1相位差為120°、L3與L1相位差為240°，符合三相平衡要求；
③ 對波形關鍵區域（如峯值、過零點、脈衝邊沿）進行局部放大（檔位調至1V/div），便於後續參數精準測量；
④ 確認波形穩定後，切換至“單次捕獲”模式，保存波形數據用於後續分析。
四、波形分析：精準判斷系統運行狀態
4.1 核心參數測量與標準對比
通過示波器“自動測量”功能提取關鍵參數，與標準值對比，判斷系統是否正常：
①幅值驗證：線電壓峯值應為標稱值的1.414倍（380V線電壓峯值≈537V），相電壓峯值≈311V（220V相電壓），偏差需≤±5%；
②相位差檢測：L1-L2、L2-L3、L3-L1的相位差應在120°±5°範圍內，超出範圍則提示負載不平衡或接線錯誤；
③頻率與畸變率：工頻波形頻率應為50Hz±0.5Hz，通過FFT功能分析總諧波畸變率（THD），正常工況下THD≤5%。
4.2 異常波形識別與故障定位

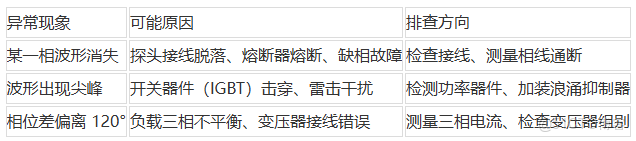

通過異常波形特徵快速定位故障根源，常見異常情況如下表：
五、安全管控與精度提升要點
5.1 安全操作紅線（嚴禁觸碰）
高壓場景（≥1kV）操作必須佩戴絕緣手套、穿絕緣鞋、站在絕緣墊上，嚴禁單手接觸探頭表筆，避免觸電風險；
接線、拆線必須斷開系統總電源，掛“禁止合閘”警示標識，通電前必須用驗電器確認無電，杜絕帶電接線；
嚴禁用差分探頭測量超過其額定電壓的信號，如1000:1探頭最大額定電壓為10kV，不可用於測量15kV高壓信號，避免探頭燒燬或絕緣擊穿；
有源差分探頭必須連接合規電源適配器，嚴禁無電源狀態下使用，避免測量數據失真。
5.2 測量精度提升技巧
探頭地線長度嚴格控制在10cm以內，採用“星形接地”方式（所有地線集中連接至一點），避免形成地環路引入干擾；
測量PWM波等高頻信號時，優先選用低輸入電容差分探頭（輸入電容≤10pF），減少探頭對被測信號的負載影響，確保波形完整性；
現場測量時，儘量遠離變頻器、電機等強電磁干擾源，若無法遠離，採用屏蔽測試線，增強信號抗干擾能力；
定期校準設備：每6個月將差分探頭和示波器送具備資質的計量機構校準，確保衰減比、相位誤差、帶寬等參數在允許範圍內；日常使用前，用標準信號源進行簡易校準。
六、常見問題快速排查

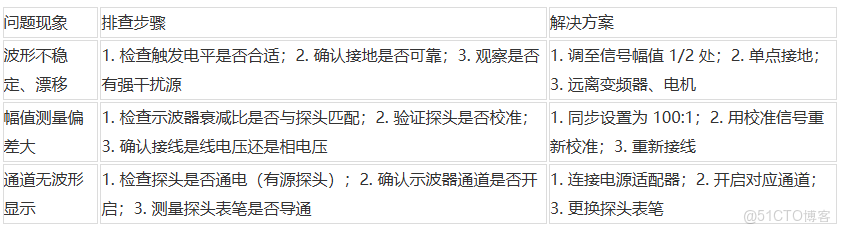

針對測量過程中常見的問題，按“排查步驟-解決方案”的邏輯梳理，提升問題解決效率：
結語
差分探頭捕獲三相波形的核心邏輯是“選型適配、接線規範、參數精準、安全可控”，四者缺一不可。實際操作中，需先明確測量場景（工頻/變頻、三線/四線、高壓/低壓），再針對性完成工具選型與參數設置；同時，始終將安全操作放在首位，嚴格遵守高壓操作規範與斷電接線要求。通過本文所述的全流程方法，可有效提升三相波形測量的精準度與效率，為工業設備調試、故障排查、狀態評估提供可靠的數據支撐。後續可根據具體測量場景（如新能源汽車三相電機、光伏逆變器等），進一步優化接線方式與參數設置，實現更精準的專項測量。
