摘要

        工業生產過程中，儀表作為關鍵設備運行狀態的核心監測載體，其數據的精準、實時採集對安全生產與高效運維至關重要。傳統人工巡檢模式存在效率低下、環境適應性差、人為誤差等弊端，難以滿足現代化工業的智能化管理需求。工業巡檢機器人結合視覺識別技術，實現了儀表數據的自動化、無人化採集，成為工業智能化轉型的重要支撐。本文系統闡述視覺識別技術在工業巡檢機器人儀表數據識別中的應用，深入分析核心識別方法、適配軟件系統、識別準確率影響因素，並提出針對性的識別率提升策略，為相關技術研發與工程應用提供參考。

關鍵詞

工業巡檢機器人；視覺識別；儀表數據識別；識別準確率；圖像處理

一、引言

        工業儀表廣泛應用於電力、化工、石油、冶金等領域，用於監測壓力、温度、流量、液位等關鍵工藝參數，其數據準確性直接關係到生產流程的穩定性與安全性。隨着工業 4.0 理念的深入推進，工業場景對巡檢工作的智能化、自動化水平提出了更高要求。工業巡檢機器人憑藉其自主移動、全天候作業、危險環境適應等優勢，逐步替代人工完成巡檢任務。視覺識別技術作為巡檢機器人的核心感知單元，承擔着儀表圖像採集、特徵提取、數據解讀的關鍵功能，其識別性能直接決定了巡檢機器人的作業質量與應用價值。因此，研究視覺識別在工業巡檢機器人儀表數據識別中的應用方法、軟件適配及準確率提升策略，具有重要的理論意義與工程實踐價值。

二、工業巡檢機器人儀表數據識別的視覺識別方法

（一）傳統機器視覺識別方法

        傳統機器視覺識別方法以圖像處理算法為核心，通過對儀表圖像的預處理、特徵提取與匹配實現數據識別，適用於結構簡單、環境穩定的儀表識別場景。

1. 圖像預處理：首先通過灰度化、直方圖均衡化、高斯濾波等操作，消除工業環境中光照變化、噪聲干擾對圖像質量的影響，增強儀表刻度、指針或數字與背景的對比度。例如，針對光照不均的場景，採用自適應直方圖均衡化算法，有效提升圖像局部細節的清晰度。
2. 特徵提取與定位：通過邊緣檢測算法（如 Canny 算法）提取儀表的輪廓、刻度線、指針等關鍵特徵，再利用霍夫變換實現直線或圓形的檢測，精準定位儀表區域及刻度範圍。對於數字儀表，採用閾值分割算法將數字區域從背景中分離，為後續識別奠定基礎。
3. 數據解讀：對於指針式儀表，通過計算指針與基準線的夾角，結合儀表量程換算實際測量值；對於數字式儀表，採用模板匹配或 OCR（光學字符識別）技術識別數字字符，完成數據讀取。傳統方法的優勢在於計算量小、實時性強，適用於標準化程度高的儀表識別，但對儀表姿態變化、複雜背景的適應性較差。

（二）基於深度學習的視覺識別方法

        隨着深度學習技術的發展，基於卷積神經網絡（CNN）的視覺識別方法在工業儀表數據識別中得到廣泛應用，其核心優勢在於強大的特徵自適應學習能力，能夠有效應對儀表類型多樣、環境複雜、姿態多變等問題。

1. 目標檢測與定位：採用 YOLO（You Only Look Once）、Faster R-CNN 等目標檢測算法，實現對不同類型儀表的快速檢測與精準定位，即使在儀表傾斜、部分遮擋或複雜背景下，也能準確識別儀表區域，為後續數據解讀提供可靠的 ROI（感興趣區域）。
2. 指針式儀表識別：基於 CNN 構建迴歸模型，直接學習指針的角度信息，或通過分割網絡（如 U-Net）分割指針區域，再結合幾何計算獲取指針角度，進而換算測量值。相比傳統方法，深度學習模型能夠自動學習指針與背景的差異化特徵，有效降低刻度干擾、指針磨損帶來的識別誤差。
3. 數字式儀表識別：採用端到端的深度學習 OCR 模型，如 CRNN（卷積循環神經網絡）、Transformer-OCR 等，直接對數字儀表的字符區域進行識別。該類模型通過 CNN 提取字符特徵，結合 RNN 或 Transformer 捕捉字符序列信息，能夠實現對模糊、傾斜、變形數字的精準識別，適配不同字體、不同規格的數字儀表。
4. 多模態融合識別：針對複雜工業場景，結合可見光圖像與紅外圖像、深度圖像等多模態數據，構建多模態融合深度學習模型，綜合利用不同模態的互補信息，進一步提升識別的魯棒性與準確性。例如，在煙霧、粉塵遮擋的場景下，紅外圖像能夠清晰呈現儀表輪廓，與可見光圖像融合後，有效提升識別成功率。

三、工業巡檢機器人儀表數據識別的軟件系統

（一）軟件架構組成

        工業巡檢機器人儀表數據識別軟件系統通常採用模塊化架構設計，主要包括圖像採集模塊、圖像處理模塊、識別算法模塊、數據存儲與傳輸模塊、人機交互模塊，各模塊協同工作，實現從圖像採集到數據應用的全流程自動化。

1. 圖像採集模塊：負責控制機器人搭載的高清相機、紅外相機等設備，根據巡檢路徑與任務要求，自動調整相機參數（焦距、曝光度、白平衡），採集高質量的儀表圖像，並將圖像數據實時傳輸至處理模塊。
2. 圖像處理模塊：集成傳統圖像處理算法與深度學習預處理流程，完成圖像去噪、增強、裁剪、歸一化等操作，為識別算法模塊提供標準化的輸入數據。
3. 識別算法模塊：作為軟件系統的核心，集成傳統機器視覺算法與深度學習模型，根據儀表類型自動選擇適配的識別算法，完成儀表定位、特徵提取、數據解讀等功能，並輸出識別結果及置信度。
4. 數據存儲與傳輸模塊：將識別結果、原始圖像、巡檢位置等信息存儲至本地數據庫或雲端服務器，同時通過 5G、WiFi 等通信技術，將實時數據傳輸至工業監控平台，實現數據的遠程監控與追溯。

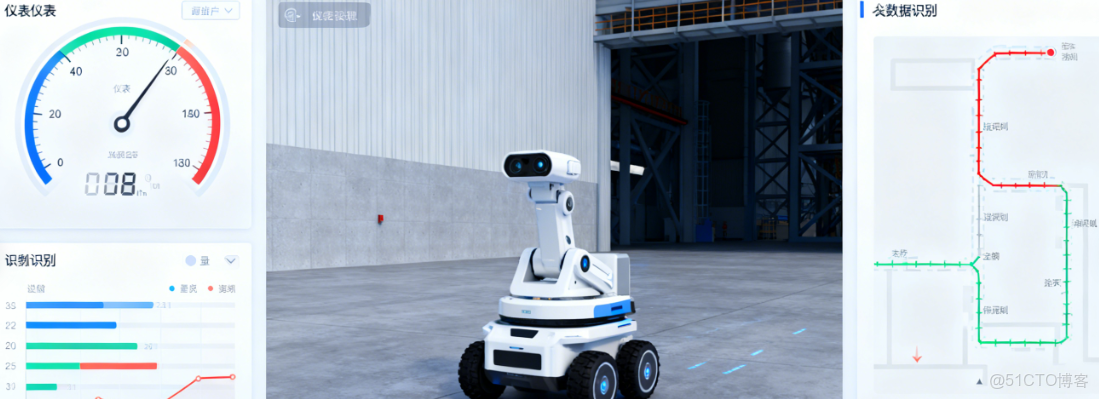

5. 人機交互模塊：提供可視化操作界面，支持巡檢任務配置、識別參數調整、識別結果查看、異常報警等功能，方便工作人員進行系統維護與管理。

（二）主流軟件工具與平台

1. 算法開發工具：基於 Python、C++ 等編程語言，結合 OpenCV、PIL 等圖像處理庫，實現傳統機器視覺算法的開發；採用 TensorFlow、PyTorch 等深度學習框架，構建與訓練基於 CNN 的識別模型；利用 LabelImg、LabelMe 等標註工具，完成儀表圖像的標註，為模型訓練提供數據集。
2. 嵌入式軟件平台：工業巡檢機器人通常採用嵌入式系統（如 Linux、Android）作為軟件運行載體，結合 Qt、ROS（機器人操作系統）等開發工具，實現軟件模塊的集成與調試，確保系統在資源受限的嵌入式環境下高效、穩定運行。
3. 工業級應用軟件：主流工業巡檢機器人廠商針對儀表識別需求，開發了專用的視覺識別軟件，如大疆創新的 RoboMaster AI 視覺系統、海康威視的工業巡檢視覺分析平台等。這些軟件集成了成熟的識別算法與工程化解決方案，支持多類型儀表的識別，具備良好的兼容性與擴展性，能夠與機器人的自主導航、運動控制等系統無縫對接。

四、視覺識別在儀表數據識別中的準確率現狀

（一）不同識別方法的準確率表現

        在標準化工業環境下，傳統機器視覺方法對指針式儀表的識別準確率可達 85%-90%，對數字式儀表的識別準確率約為 80%-85%，但在複雜場景下（如光照劇烈變化、儀表傾斜、背景干擾嚴重），準確率會顯著下降，甚至低於 70%。基於深度學習的視覺識別方法憑藉強大的特徵學習能力，準確率得到大幅提升：在常規工業場景下，指針式儀表識別準確率可達 95% 以上，數字式儀表識別準確率超過 98%；即使在複雜場景下，準確率也能維持在 90%-92%，表現出更優的魯棒性。

（二）影響識別準確率的關鍵因素

1. 圖像質量：工業環境中的光照變化、煙霧、粉塵、雨滴等因素會導致圖像模糊、對比度降低，直接影響特徵提取與識別效果；相機分辨率不足、對焦不準也會造成儀表細節丟失，增加識別誤差。
2. 儀表本身特性：儀表類型多樣（指針式、數字式、模擬式等）、規格不一、刻度與字符設計差異大，給識別算法的通用性帶來挑戰；此外，儀表的老化、磨損、污漬覆蓋等問題，會導致特徵不清晰，影響識別準確率。
3. 機器人作業狀態：巡檢機器人的移動抖動、拍攝角度偏差、與儀表的距離變化等，會導致儀表圖像傾斜、變形或比例失調，增加識別難度；機器人導航定位精度不足，可能導致相機未能準確對準儀表，影響圖像採集質量。
4. 算法模型性能：傳統算法對環境與儀表狀態的適應性有限，易受干擾；深度學習模型的性能依賴於數據集的規模與質量，若訓練數據集缺乏多樣性（如未涵蓋不同光照、不同姿態的儀表圖像），模型的泛化能力會不足，導致實際應用中準確率下降。

五、提高儀表數據識別準確率的策略

（一）優化圖像採集環節

1. 硬件升級：為巡檢機器人配備高清、高幀率的工業相機，提升圖像分辨率與動態捕捉能力；搭載紅外相機、激光雷達等設備，實現多模態數據採集，應對複雜環境下的圖像採集需求；安裝自適應補光設備，根據環境光照強度自動調節補光強度與角度，確保儀表圖像的亮度均勻、對比度適宜。
2. 採集策略優化：基於機器人的導航定位信息，精準控制相機的拍攝角度與距離，確保儀表處於圖像中心區域，減少傾斜與變形；採用多幀拍攝與圖像融合技術，消除機器人抖動帶來的圖像模糊，提升圖像清晰度；針對關鍵儀表，增加拍攝次數，通過多幀驗證提高識別結果的可靠性。

（二）改進識別算法與模型

1. 傳統算法的優化：結合機器學習算法（如支持向量機、隨機森林）對傳統特徵進行分類與優化，提升特徵的區分度；引入自適應閾值分割、動態輪廓提取等算法，增強對環境變化與儀表姿態變化的適應性；針對特定類型儀表，定製化設計特徵提取與匹配規則，提高算法的針對性與準確性。
2. 深度學習模型的優化：

• 數據集構建：擴大數據集規模，涵蓋不同類型、不同規格、不同環境條件（光照、遮擋、傾斜）的儀表圖像，通過數據增強技術（如旋轉、縮放、翻轉、噪聲添加、亮度調整）豐富數據集多樣性，提升模型的泛化能力。
• 模型結構優化：針對儀表識別的特定需求，輕量化深度學習模型（如 MobileNet、ShuffleNet），在保證識別精度的前提下，降低模型計算量與內存佔用，提升實時性；採用注意力機制（如 SE 注意力、CBAM 注意力）增強模型對儀表關鍵特徵（指針、數字）的關注，減少背景干擾。
• 遷移學習應用：利用預訓練模型（如 ResNet、VGG）的特徵提取能力，結合少量工業儀表標註數據進行微調，快速構建高性能的識別模型，降低對大規模標註數據的依賴。
• 多算法融合：結合傳統機器視覺算法與深度學習算法的優勢，構建混合識別模型。例如，採用傳統算法快速定位儀表區域，再利用深度學習模型進行精準的數據解讀；或通過傳統算法提取的特徵與深度學習模型提取的特徵進行融合，提升識別的可靠性。

（三）優化軟件系統與工程應用

1. 軟件系統優化：採用實時操作系統（RTOS）提升軟件的響應速度與穩定性；通過多線程並行處理技術，實現圖像採集、處理、識別、傳輸的同步進行，提高系統運行效率；增加異常處理機制，針對識別置信度低於閾值的結果，自動觸發重拍或人工複核流程，避免錯誤數據輸出。
2. 現場標定與適配：在機器人部署前，對作業區域內的儀表進行逐一標定，記錄儀表的位置、量程、刻度特性等信息，為識別算法提供精準的先驗知識；針對不同類型的儀表，優化算法參數與模型配置，提升算法的適配性；定期對軟件系統進行升級與維護，根據現場應用反饋調整算法策略。
3. 多傳感器融合：結合機器人搭載的 GPS、IMU（慣性測量單元）、激光雷達等傳感器數據，獲取機器人的精準姿態與位置信息，輔助校正相機拍攝角度，減少儀表圖像的傾斜與變形；利用温度、濕度傳感器數據，評估環境對儀表識別的影響，動態調整圖像預處理與識別算法參數。

六、結論與展望

        視覺識別技術作為工業巡檢機器人的核心感知技術，為儀表數據的自動化、精準化採集提供了有效解決方案，顯著提升了工業巡檢的效率與可靠性。傳統機器視覺方法適用於標準化、簡單環境下的儀表識別，而基於深度學習的方法憑藉強大的自適應學習能力，成為複雜場景下儀表數據識別的主流技術。當前，工業巡檢機器人儀表數據識別的準確率已能滿足大部分工業場景的應用需求，但在極端環境、小眾化儀表識別等方面仍有提升空間。

        未來，隨着人工智能、計算機視覺、機器人技術的持續發展，視覺識別在工業巡檢機器人儀表數據識別中的應用將呈現以下趨勢：一是深度學習模型的輕量化與實時性進一步提升，滿足機器人嵌入式系統的資源約束；二是多模態、多傳感器融合技術的深度應用，增強複雜環境下識別的魯棒性；三是基於聯邦學習、小樣本學習的模型訓練方法，降低對大規模標註數據的依賴，實現對小眾化、定製化儀表的快速適配；四是結合數字孿生技術，構建虛擬巡檢場景，實現識別算法的虛擬仿真與優化，加速技術落地應用。通過技術創新與工程實踐的深度融合，視覺識別技術將在工業智能化巡檢中發揮更大的作用，為工業生產的安全、高效運行提供堅實保障。
