磁盤分區

一、磁盤結構

先來看看老磁盤

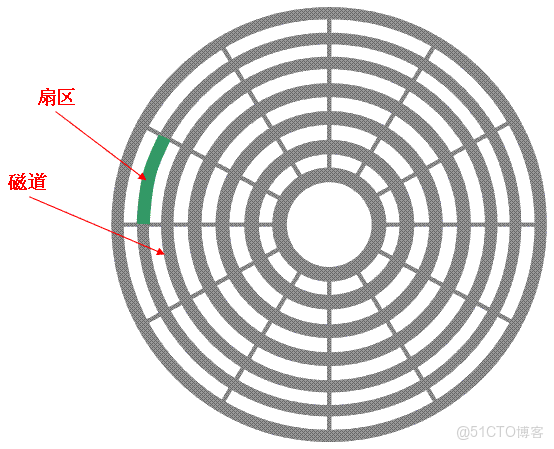

DiskFileItemFactory pom依賴_磁道

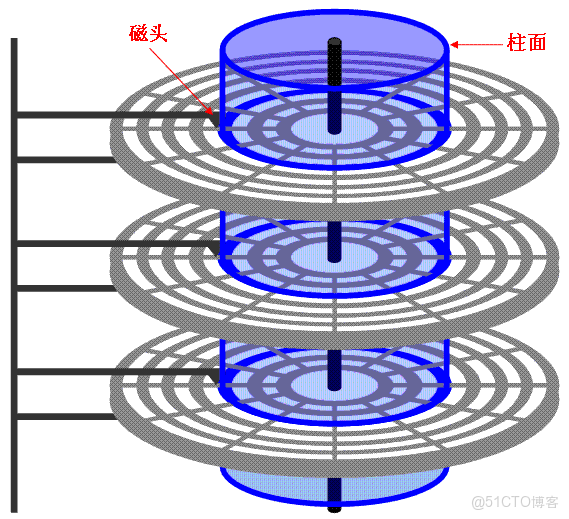

DiskFileItemFactory pom依賴_磁道_02



1）磁頭（head）：不解釋

2）扇區（sector）：磁盤的最小存儲單位，大小為512bytes或者4k

3）磁道（trcack）：扇區組成的一個圓

4）柱面（cylinder）:所有盤面上的同一個磁道

磁盤容量計算：h*c*s*512

磁盤的第一個扇區組成：

1）主引導分區（Master Boot Record,MBR）：可安裝引導加載程序的地方，446bytes

2）分區表（partition table）:記錄了整塊硬盤的分區狀況，64bytes

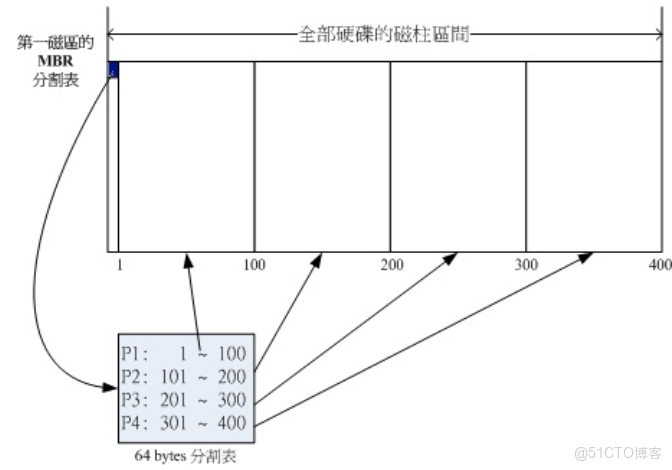

分區表總共分為4組記錄區，每組記錄區記錄了該區段的起始與結束的柱面號碼。

DiskFileItemFactory pom依賴_磁道_03

注意：分區的最小單位為柱面

 假設上圖硬盤設備名為/dev/hda時，那麼這四個分區在linux系統中的名字如下：

P1: /dev/hda1

P2: /dev/hda2

P3: /dev/hda3

P4: /dev/hda4

所以：

硬盤默認分區列表最多隻能寫入4組分區信息（硬盤的限制），這四組信息我們稱為主分區或者擴展分區，其中擴展分區最多隻能有一個（系統限制）。

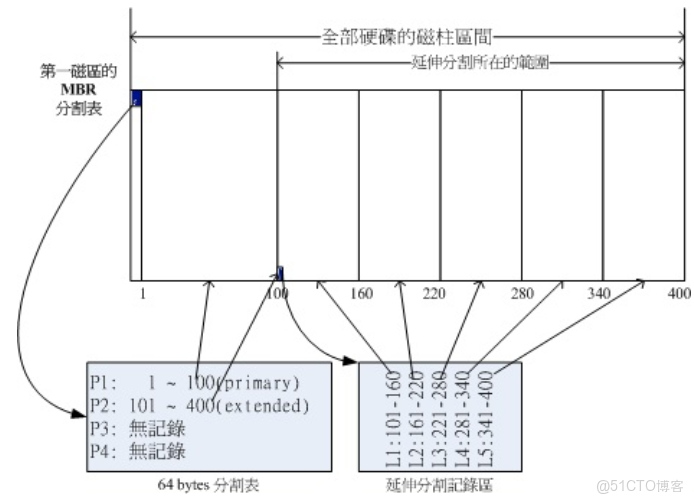

使用擴展分區的目的是記錄額外的分區信息，擴展分區本身不能拿來格式化。由擴展分區繼續切出來的分區稱為邏輯分區(如果擴展分區被破壞邏輯分區將不復存在，WHY?)。



DiskFileItemFactory pom依賴_磁道_04

P1:/dev/hda1

P2:/dev/hda2

L5:/dev/hda5

L6:/dev/hda6

L7:/dev/hda7

L8:/dev/hda8

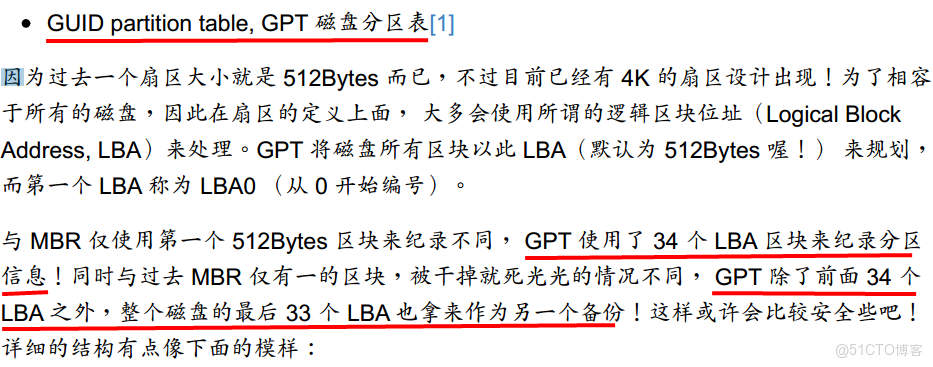

DiskFileItemFactory pom依賴_加載_05

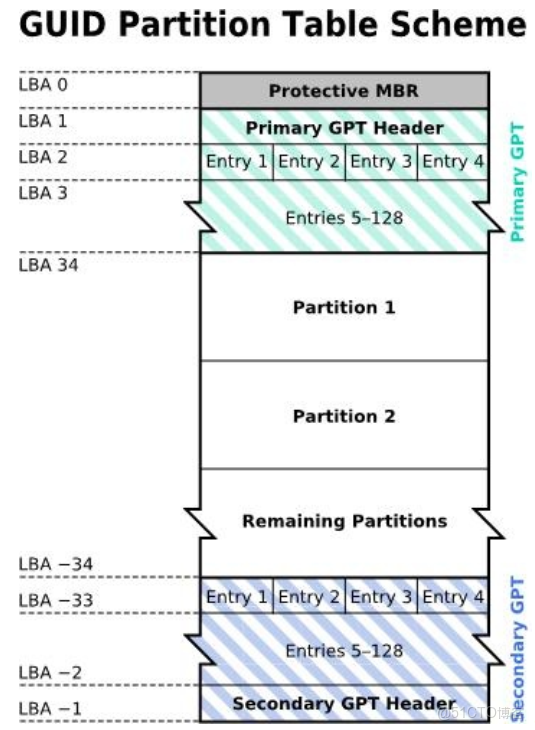

DiskFileItemFactory pom依賴_柱面_06

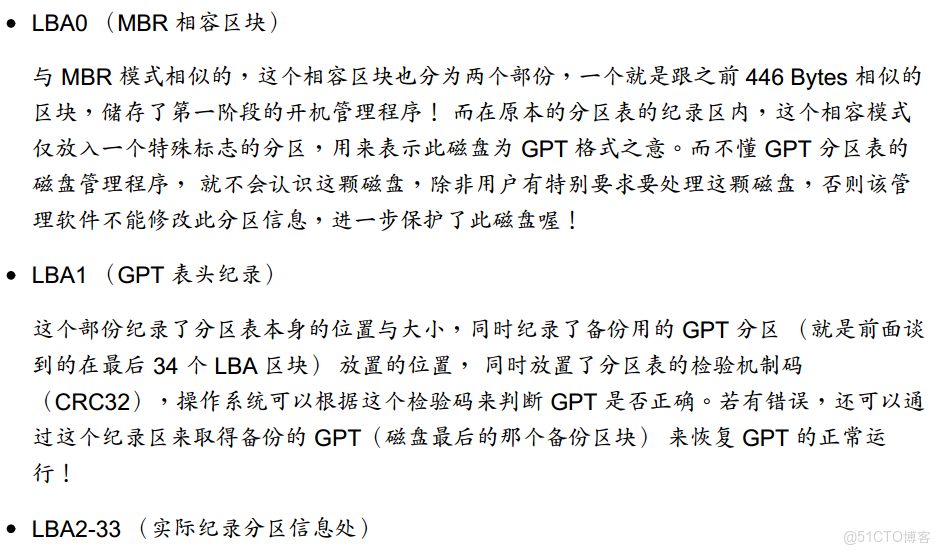

DiskFileItemFactory pom依賴_磁道_07

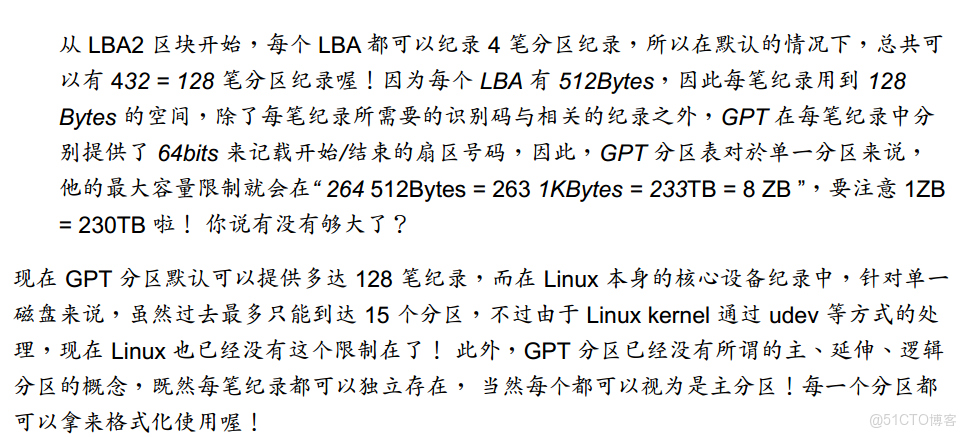

DiskFileItemFactory pom依賴_加載_08

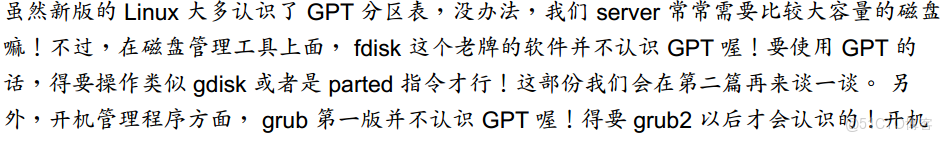

DiskFileItemFactory pom依賴_磁道_09

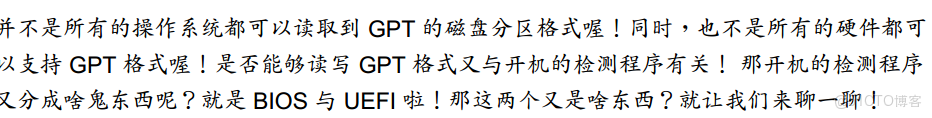

DiskFileItemFactory pom依賴_磁道_10



BIOS搭配MBR/GPT開機大致流程：

CMOS:記錄各項硬件參數，且嵌入在主板上的存儲器。

BIOS:寫入到主板上的韌體（寫入到硬件上的軟件程序）

開始開機----------> BIOS根據用户設置訪問開機硬盤------------> 讀取MBR裏的引導加載程序（boot loader）----------> 讀取內核文件--------> 開啓操作系統

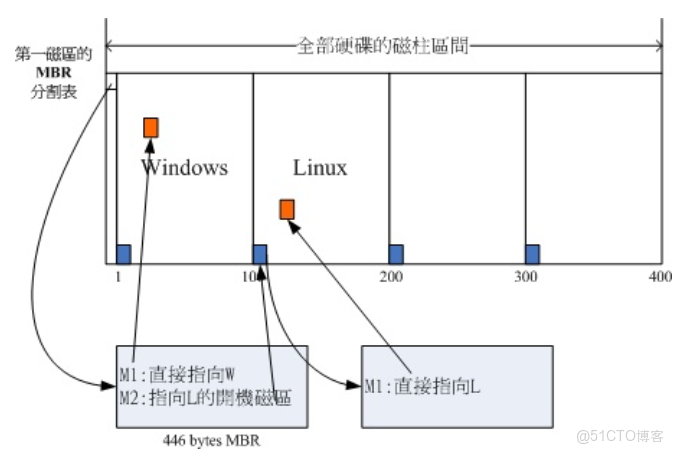

但是引導加載程序除了可以安裝到MBR上外，還可以安裝在每個分區的引導扇區。所以就有了多重引導。



DiskFileItemFactory pom依賴_加載_11

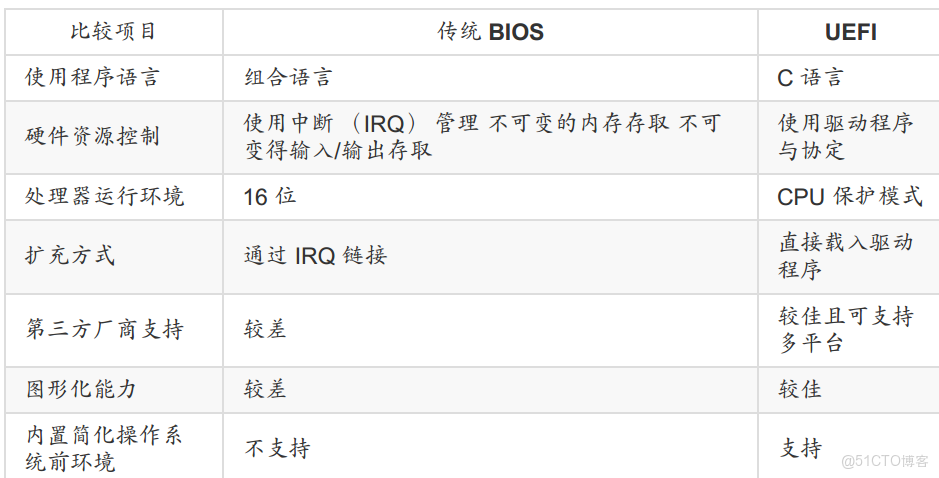

DiskFileItemFactory pom依賴_柱面_12

掛載的概念：利用一個目錄當成進入點，將磁盤分區的數據放置在該目錄下，進入該目錄就可以讀取該分區。
