STM32學習_GPIO簡介

一、GPIO輸出部分

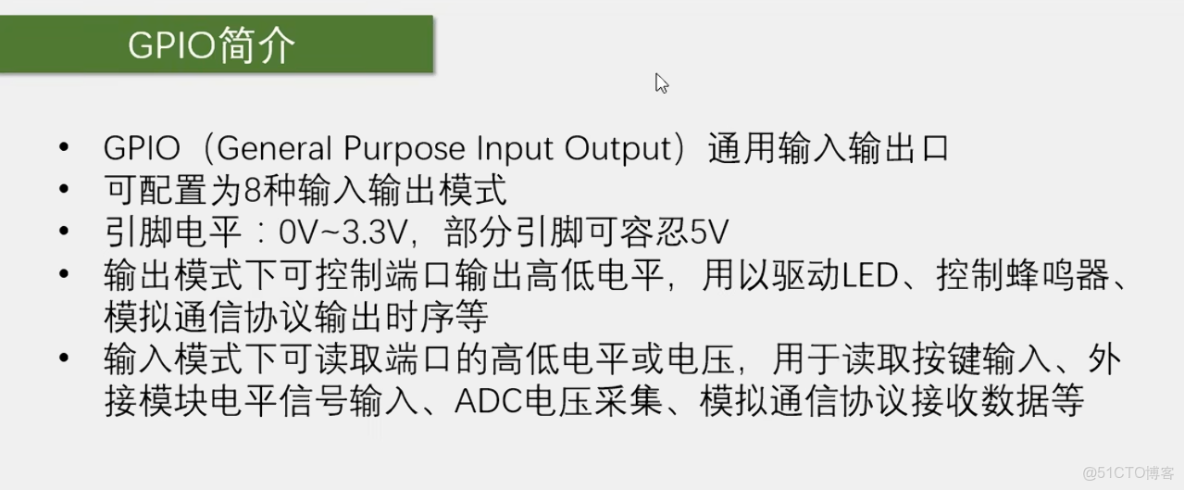

STM32從入門到精通—GPIO簡介_初始化

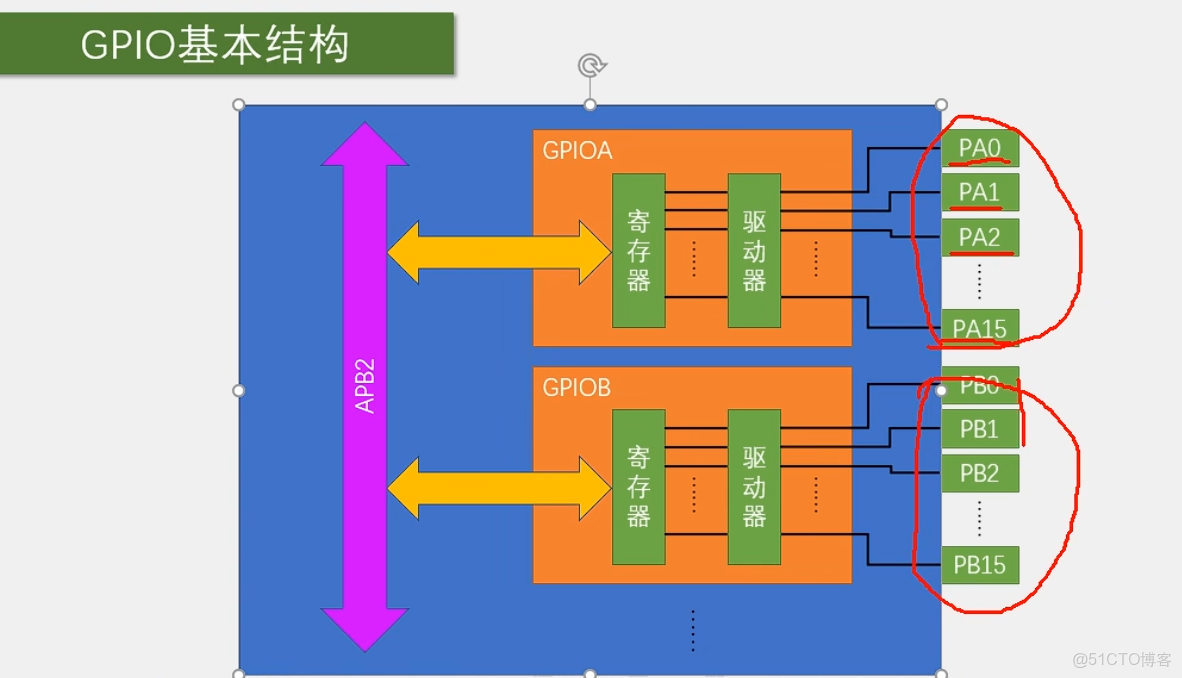

STM32從入門到精通—GPIO簡介_初始化_02

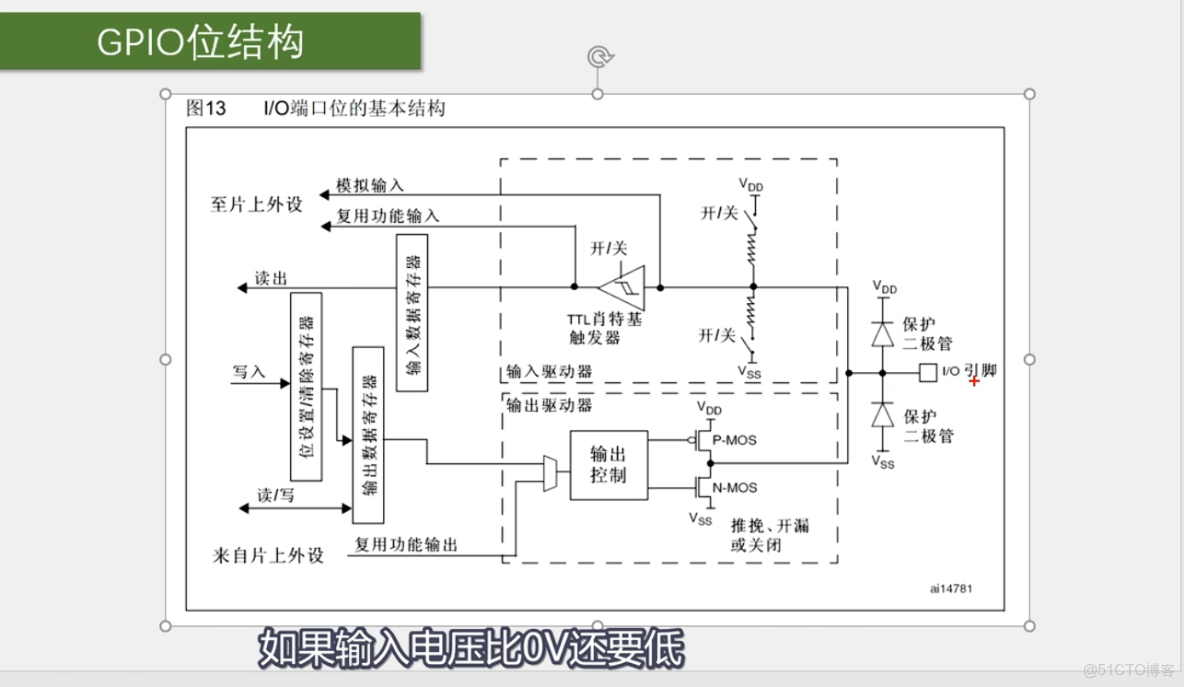

STM32從入門到精通—GPIO簡介_#include_03

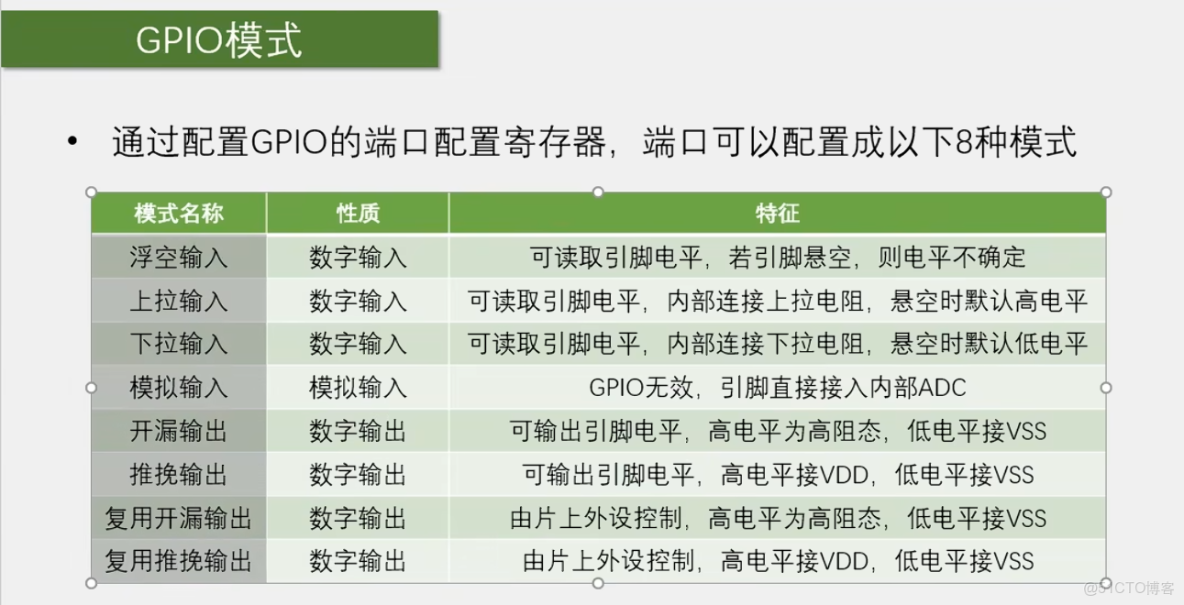

STM32從入門到精通—GPIO簡介_#include_04

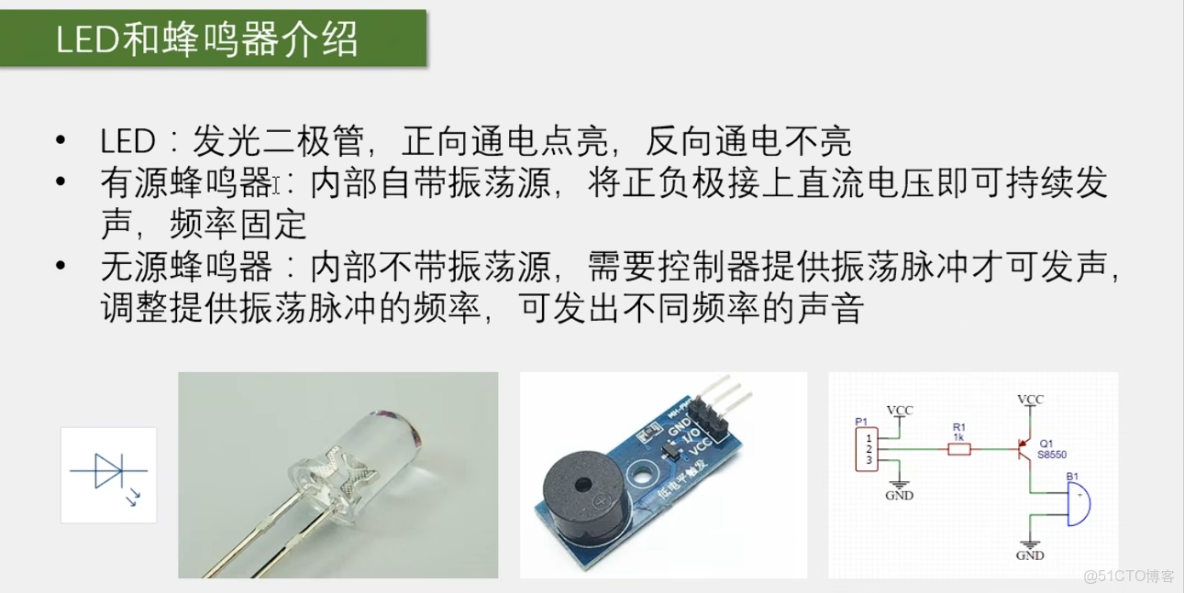

STM32從入門到精通—GPIO簡介_#include_05

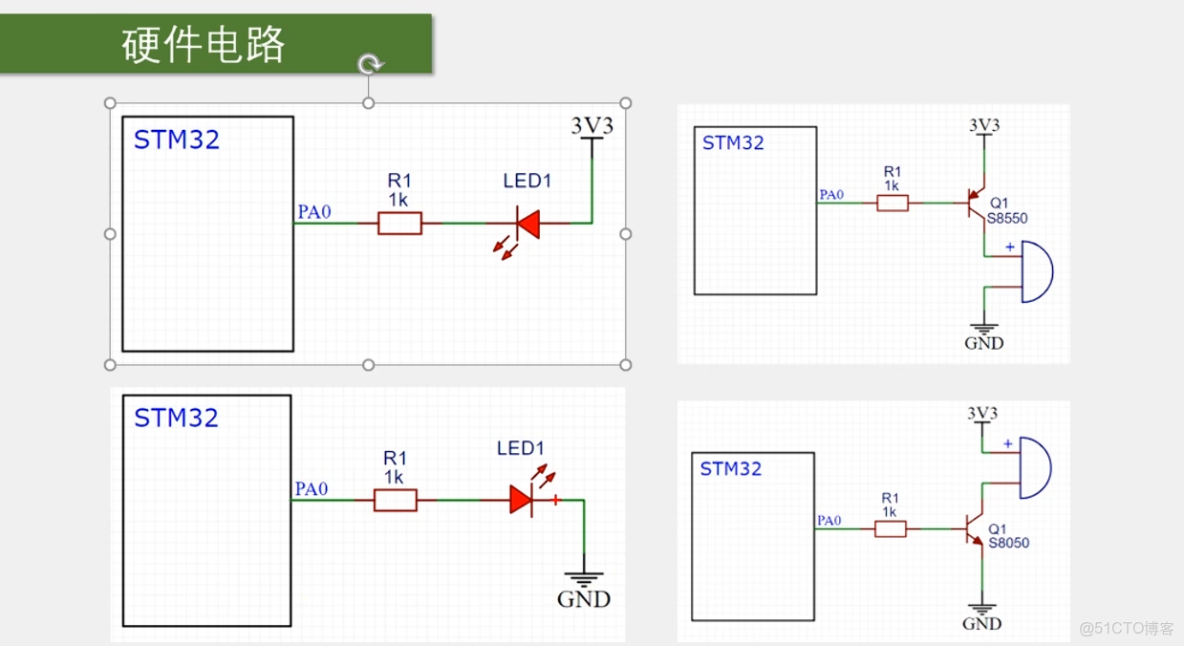

STM32從入門到精通—GPIO簡介_#include_06

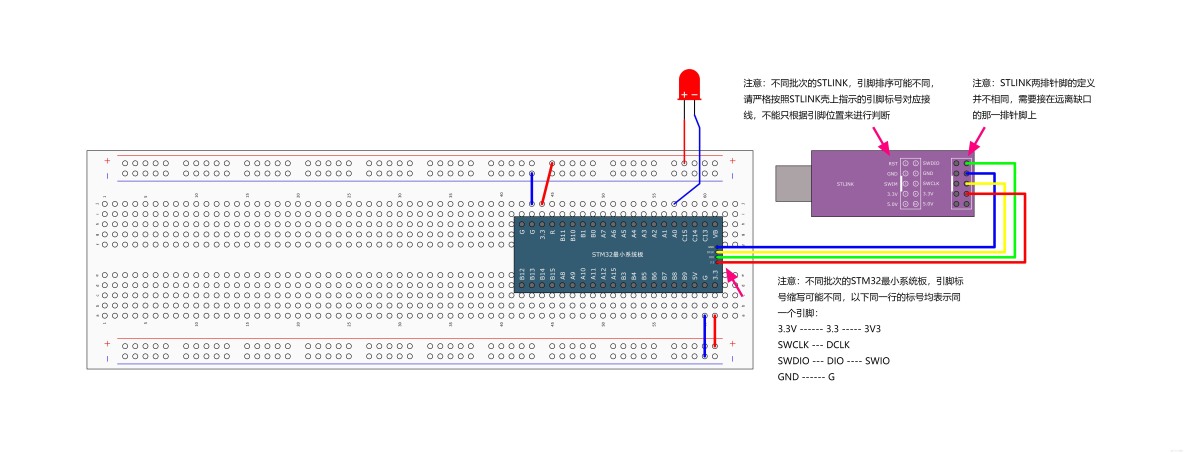

STM32從入門到精通—GPIO簡介_初始化_07

- 實現 LED 點亮的代碼：

#include "stm32f10x.h"                  // Device header

int main(void)
{
	// 開啓 RCC 時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	// 配置結構體，用於初始化 GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	// 初始化GPIOA
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_ResetBits(GPIOA,GPIO_Pin_0);   // 設置 GPIOA,GPIO_Pin_0 為低電平，燈亮
	GPIO_SetBits(GPIOA,GPIO_Pin_0);     // 設置 GPIOA,GPIO_Pin_0 為高電平，燈滅

	GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);			// 設置 GPIOA,GPIO_Pin_0 為低電平，燈亮
	GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);		  	// 設置 GPIOA,GPIO_Pin_0 為低電平，燈滅

	while(1)
	{

	}
}

- 實現 LED 閃爍的代碼：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	// 開啓 RCC 時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	// 配置結構體，用於初始化 GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	// 初始化GPIOA
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	while(1)
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_0);					// 設置 GPIOA,GPIO_Pin_0 為低電平，燈亮
		Delay_ms(500);
		GPIO_SetBits(GPIOA,GPIO_Pin_0);						// 設置 GPIOA,GPIO_Pin_0 為低電平，燈滅
		Delay_ms(500);

		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);			// 設置 GPIOA,GPIO_Pin_0 為低電平，燈亮
		Delay_ms(500);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);		  	// 設置 GPIOA,GPIO_Pin_0 為低電平，燈滅
		Delay_ms(500);
	}
}

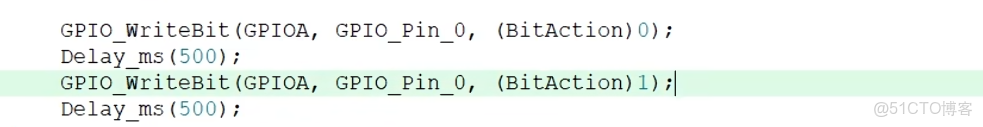

STM32從入門到精通—GPIO簡介_引腳_08

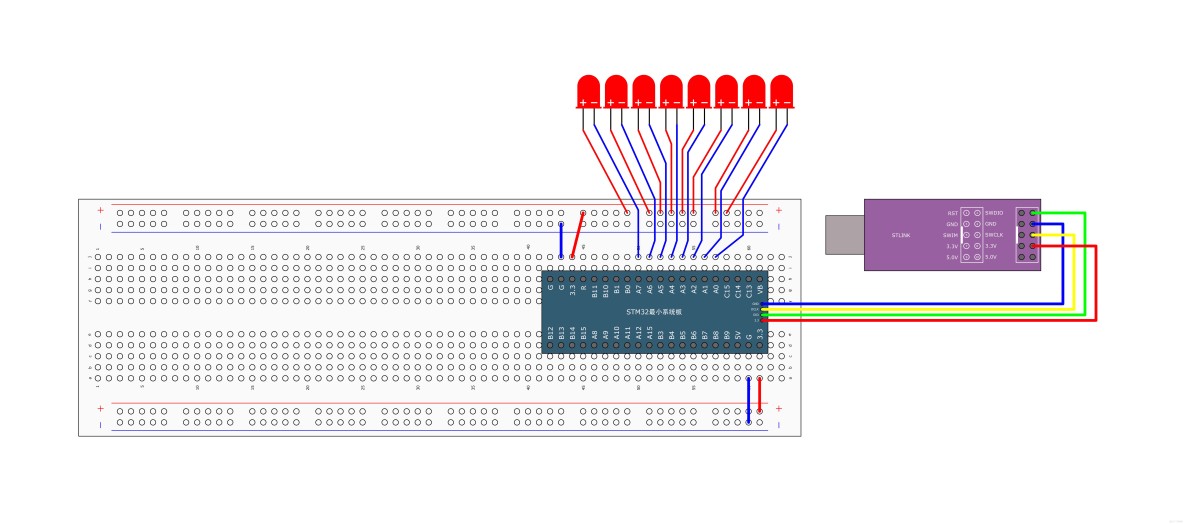

STM32從入門到精通—GPIO簡介_引腳_09

- 實現 LED 流水燈的代碼：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	// 開啓 RCC 時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	// 配置結構體，用於初始化 GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	//GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | ···;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;   		// 選擇全部的端口
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	// 初始化GPIOA
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	while(1)
	{
		GPIO_Write(GPIOA,~0x0001);			// 0000 0000 0000 0001
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0002);			// 0000 0000 0000 0010
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0004);			// 0000 0000 0000 0100
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0008);			// 0000 0000 0000 1000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0010);			// 0000 0000 0001 0000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0020);			// 0000 0000 0010 0000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0040);			// 0000 0000 0100 0000
		Delay_ms(500);
		GPIO_Write(GPIOA,~0x0080);			// 0000 0000 1000 0000
		Delay_ms(500);
	}
}

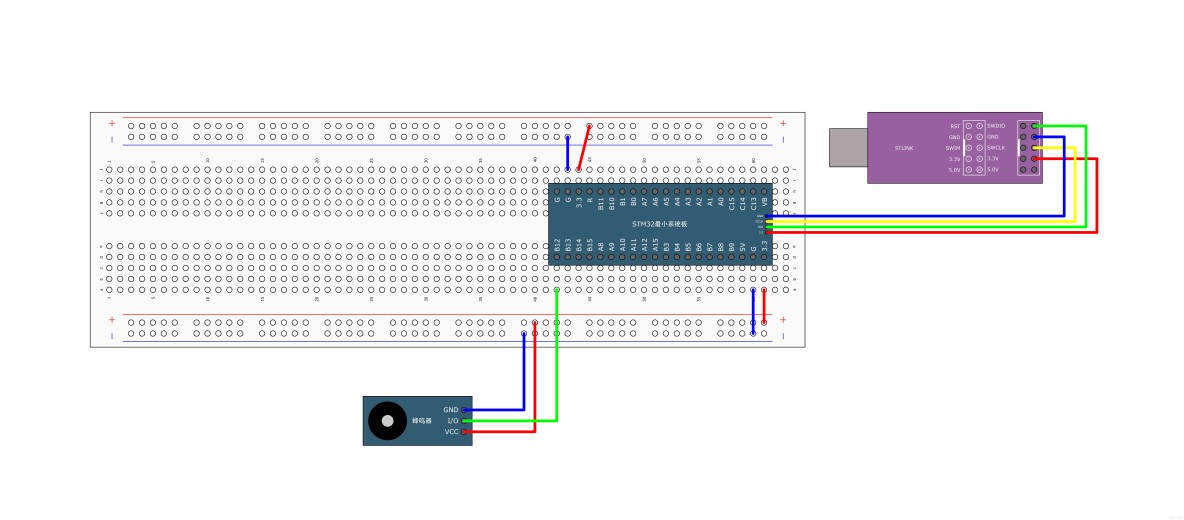

- 實現蜂鳴器的代碼：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	// 開啓 RCC 時鐘,易錯點：時鐘沒有從 GPIOA 換成 GPIOB,導致蜂鳴器不響
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	// 配置結構體，用於初始化 GPIO　
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	// 初始化GPIOA
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	while(1)
	{
		// 輸出低電平，蜂鳴器響
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_SetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(100);
		GPIO_SetBits(GPIOB,GPIO_Pin_12);
		Delay_ms(700);
	}
}

二、GPIO輸入部分

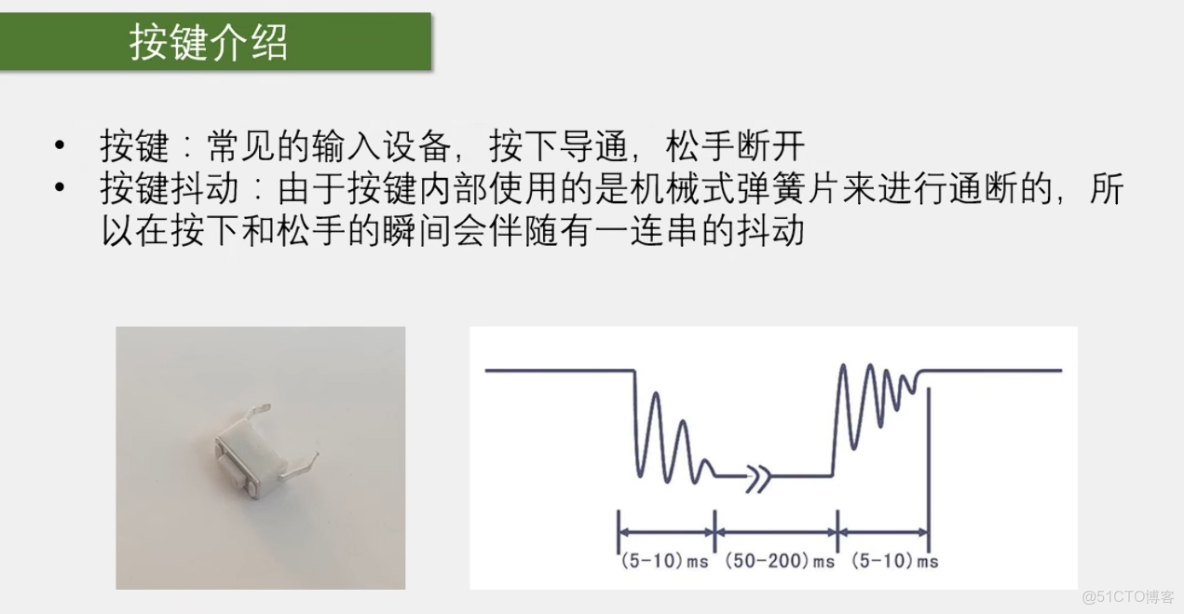

STM32從入門到精通—GPIO簡介_初始化_11

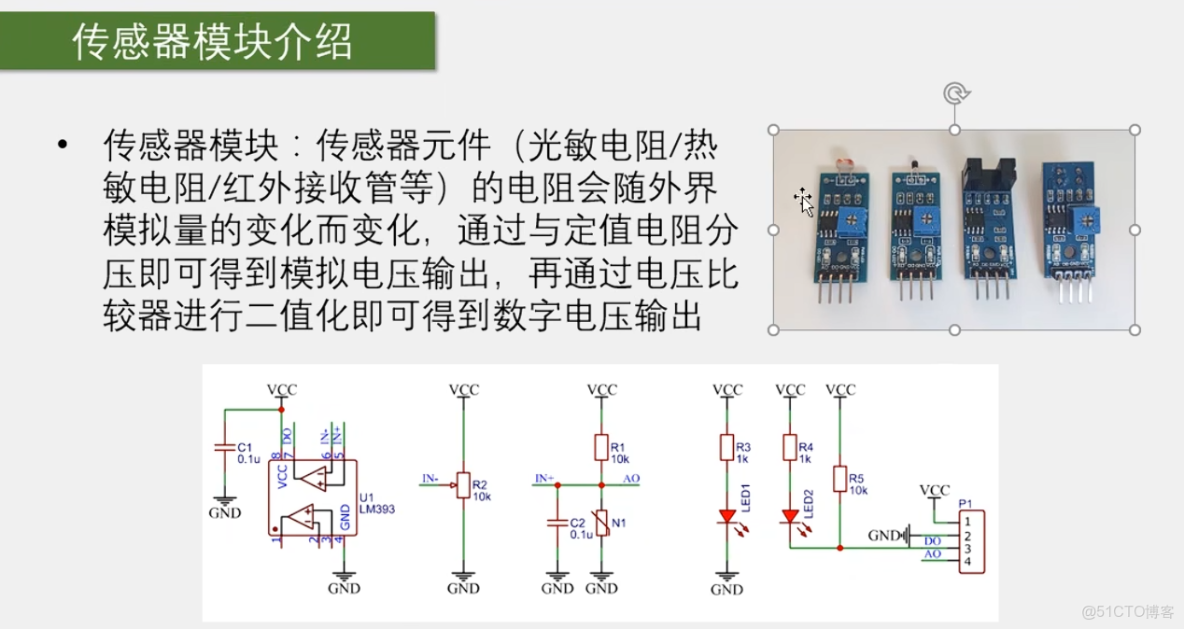

STM32從入門到精通—GPIO簡介_引腳_12

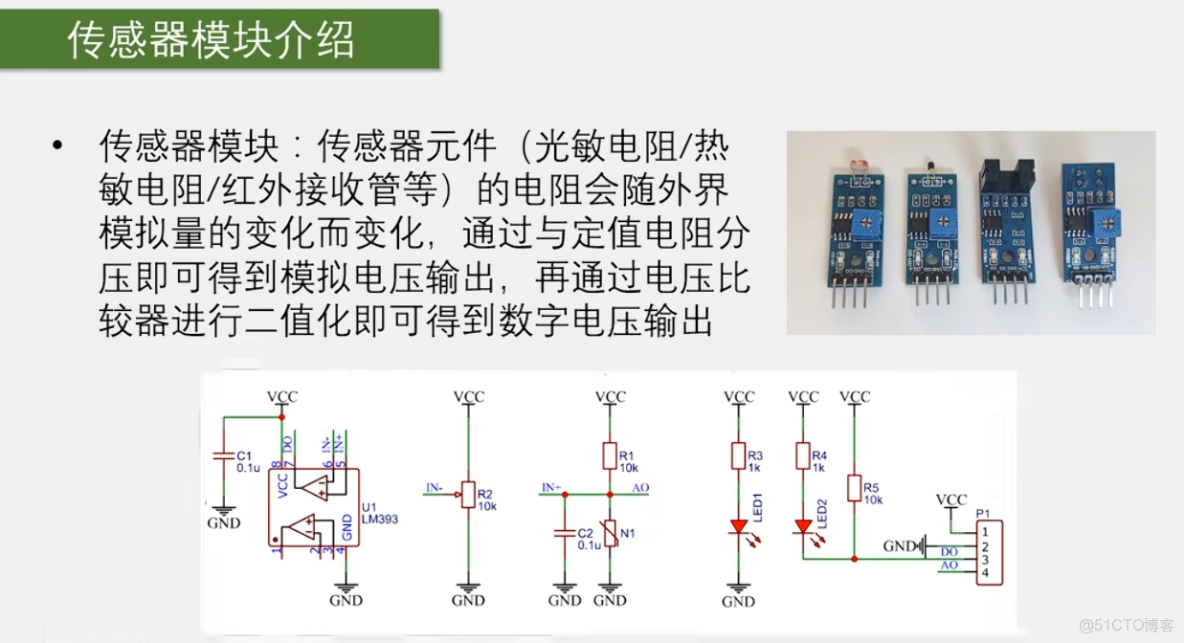

STM32從入門到精通—GPIO簡介_#include_13

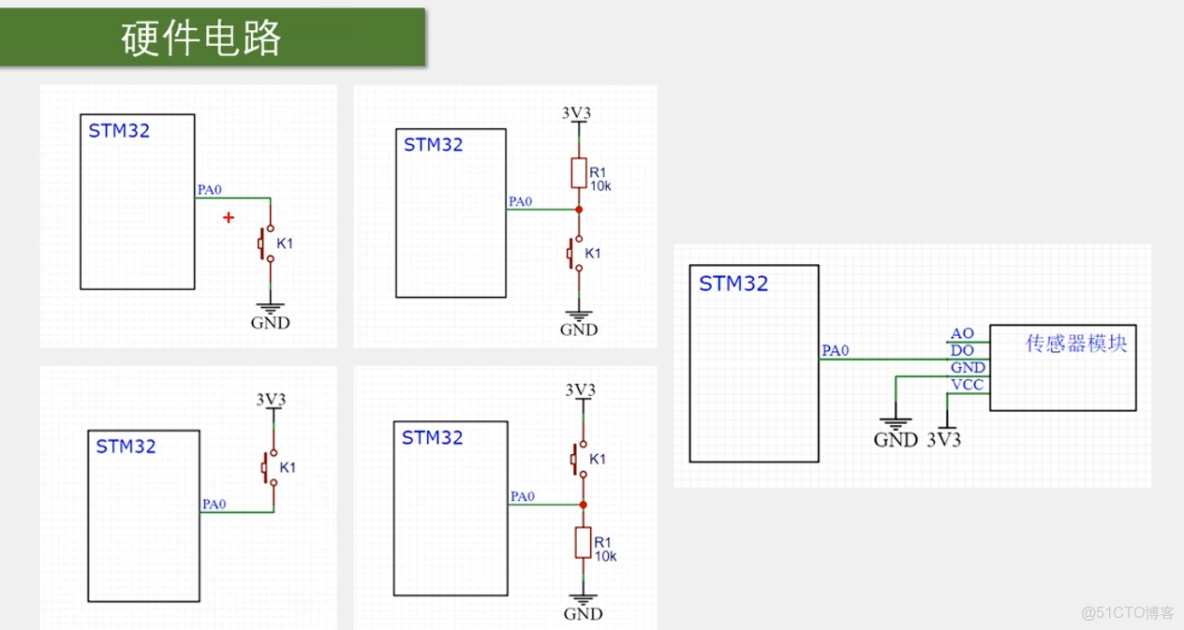

STM32從入門到精通—GPIO簡介_引腳_14

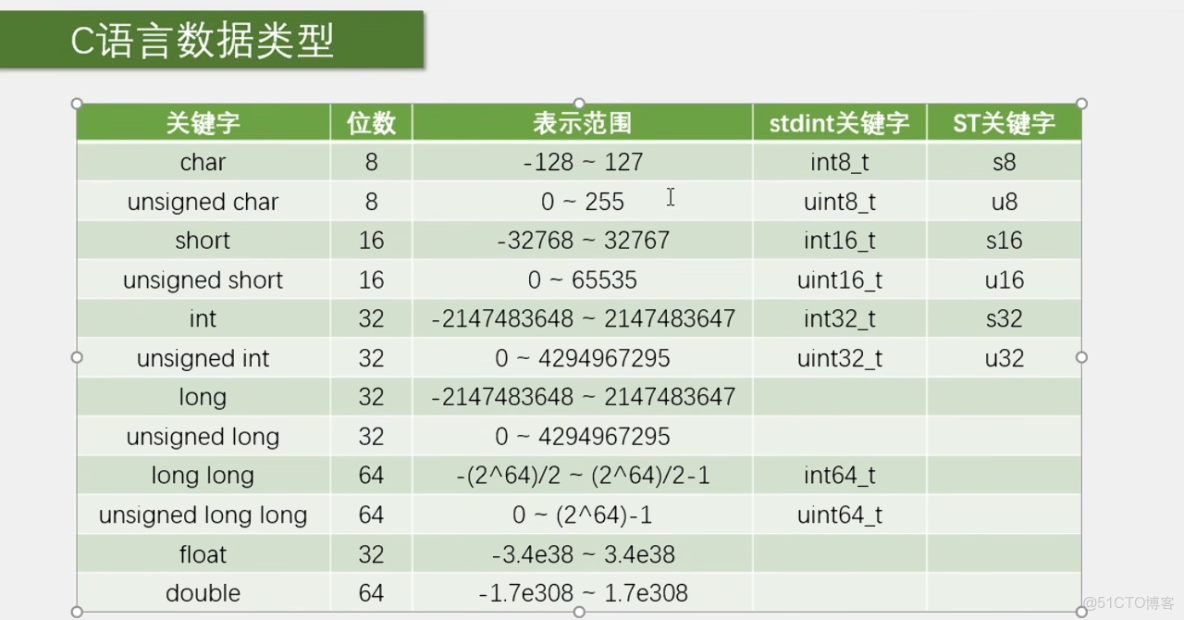

STM32從入門到精通—GPIO簡介_引腳_15

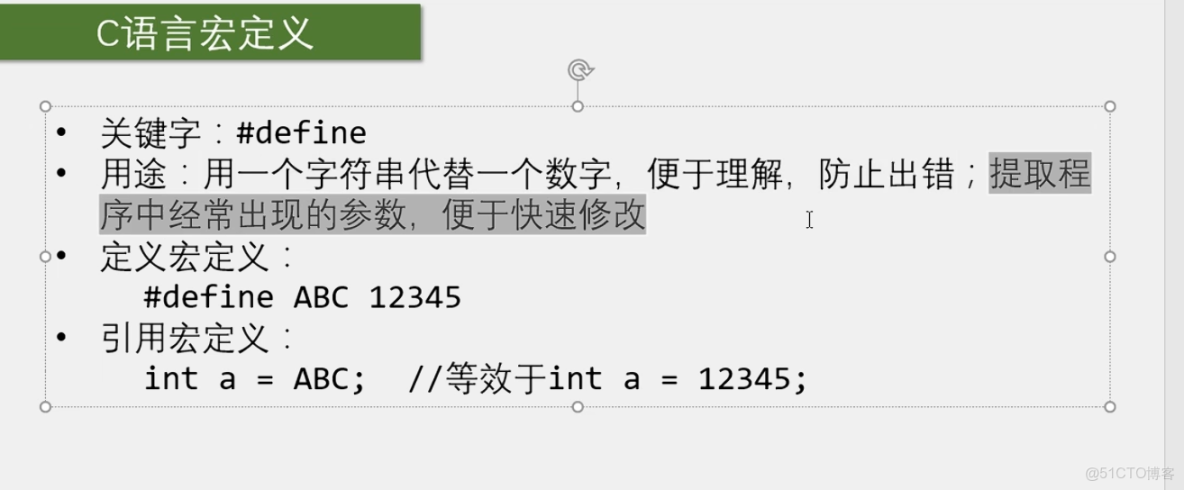

STM32從入門到精通—GPIO簡介_引腳_16

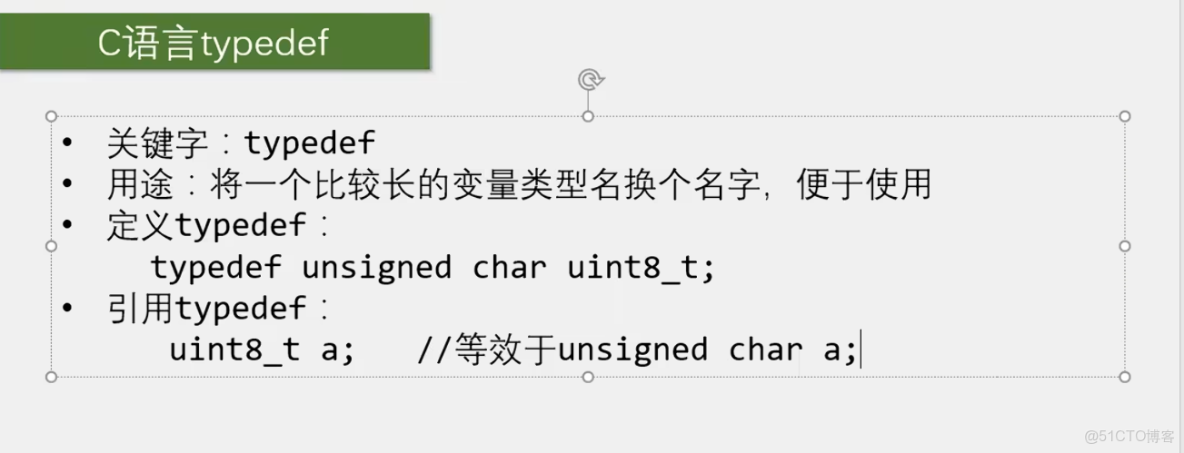

STM32從入門到精通—GPIO簡介_初始化_17

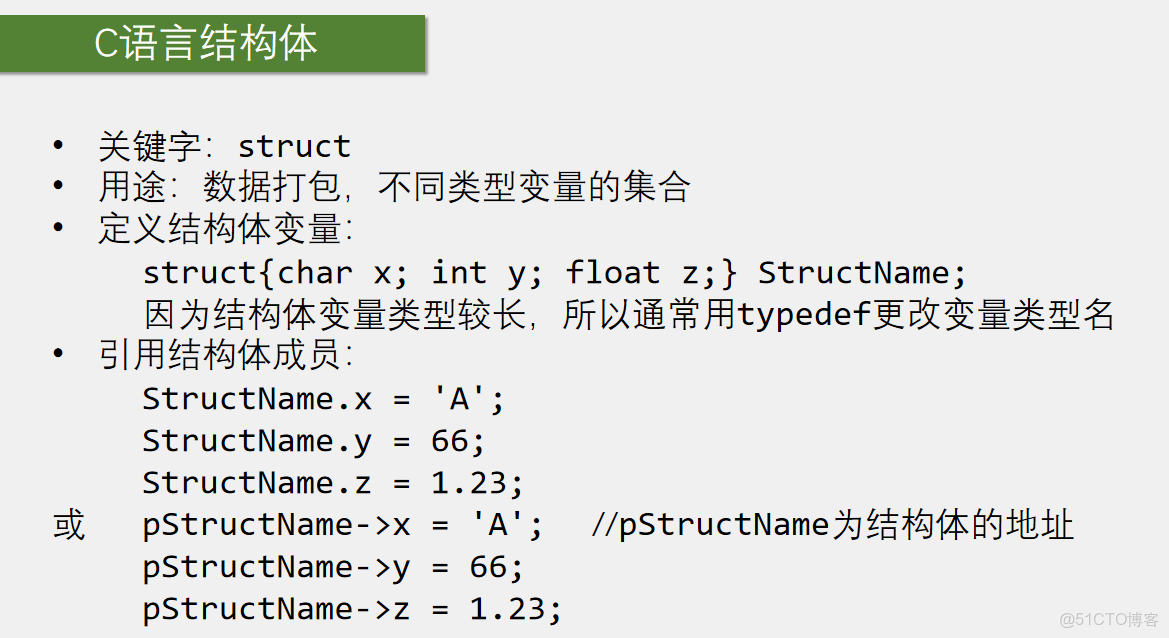

STM32從入門到精通—GPIO簡介_初始化_18

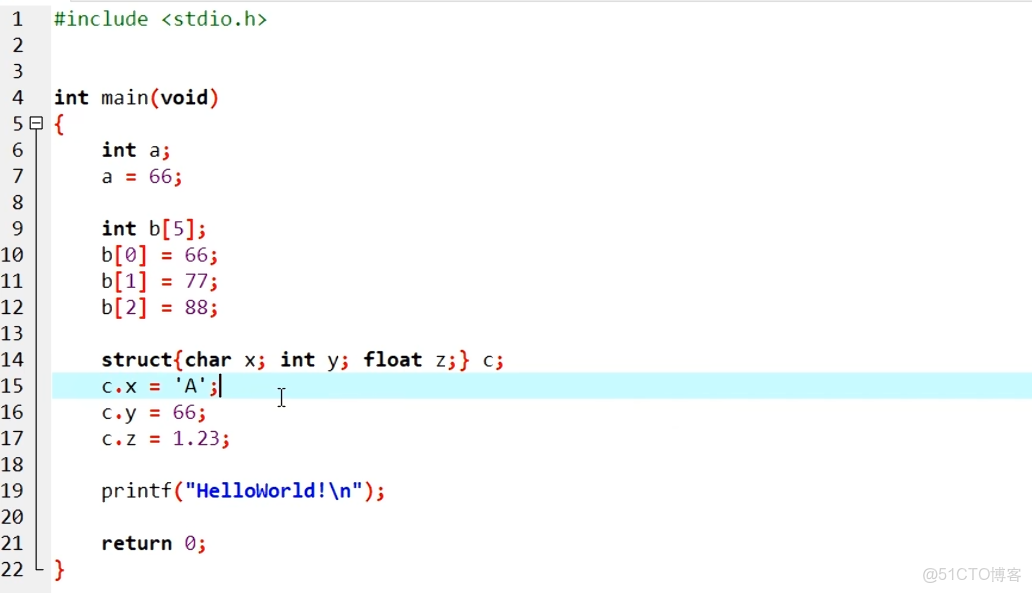

STM32從入門到精通—GPIO簡介_#include_19

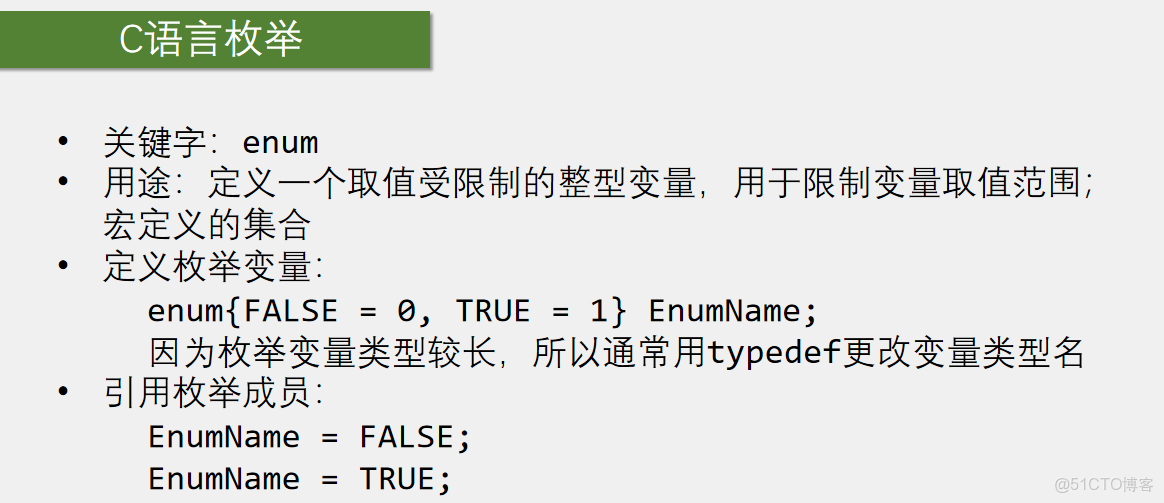

STM32從入門到精通—GPIO簡介_初始化_20

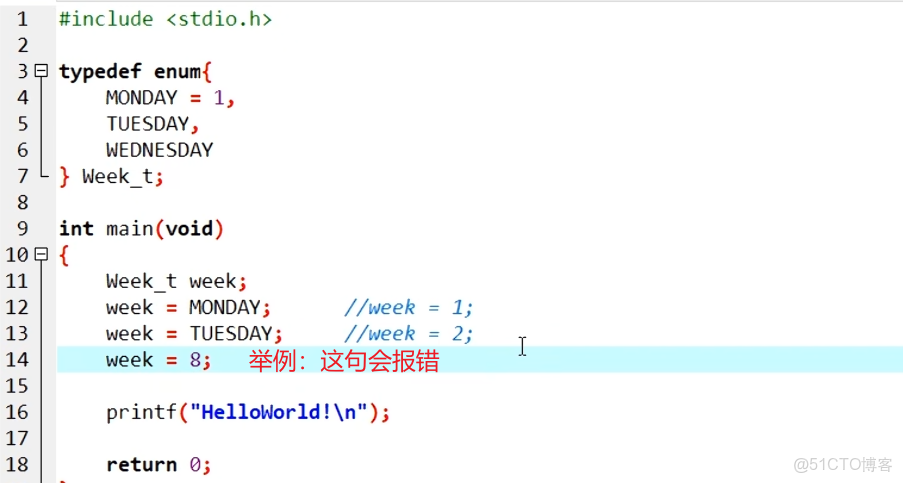

STM32從入門到精通—GPIO簡介_引腳_21

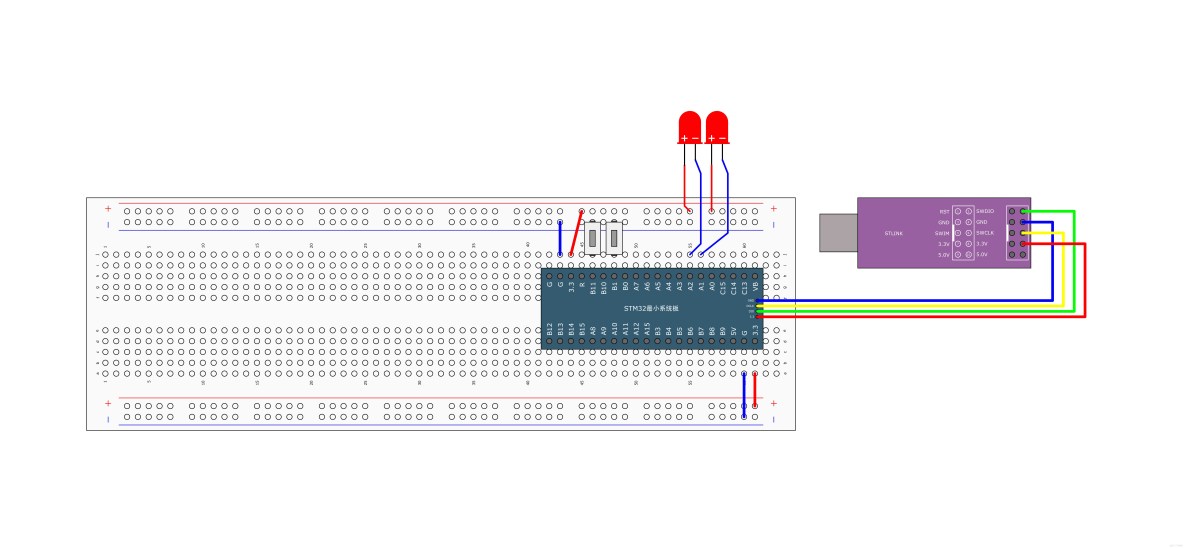

STM32從入門到精通—GPIO簡介_初始化_22

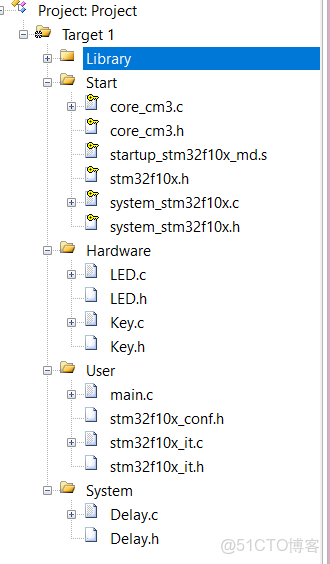

STM32從入門到精通—GPIO簡介_初始化_23

目錄結構，創建代碼前先完善目錄，並在魔術棒內添加路徑配置

- 按鍵控制代碼展示：

main.c 主函數代碼：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;

int main(void)
{
	LED_Init();
	Key_Init();

	while(1)
	{
		KeyNum = Key_GetNum();
		if(KeyNum == 1)
		{
			LED1_Turn();
		}
		if(KeyNum == 2)
		{
			LED2_Turn();
		}
	}
}

LED.c 和 LED.h 代碼：

#include "stm32f10x.h"                  // Device header

void LED_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);   // 開啓時鐘，並完成配置
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);
}

void LED1_ON(void)     // 點亮 Led1
{
	GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}
void LED1_OFF(void)     // 熄滅 Led1
{
	GPIO_SetBits(GPIOA,GPIO_Pin_1);
}

void LED1_Turn(void)     // 翻轉 Led1 GPIO，實現按下點亮，再按下熄滅
{
	if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_1) == 0)		 // 關於這個函數，下面會給個表格
	{
		GPIO_SetBits(GPIOA,GPIO_Pin_1);
	}
	else
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_1);
	}
}

// 和上面一樣，這裏不贅述
void LED2_ON(void)
{
	GPIO_ResetBits(GPIOA,GPIO_Pin_2);
}
void LED2_OFF(void)
{
	GPIO_SetBits(GPIOA,GPIO_Pin_2);
}

void LED2_Turn(void)
{
	if(GPIO_ReadOutputDataBit(GPIOA,GPIO_Pin_2) == 0)
	{
		GPIO_SetBits(GPIOA,GPIO_Pin_2);
	}
	else
	{
		GPIO_ResetBits(GPIOA,GPIO_Pin_2);
	}
}

#ifndef __LED_H
#define __LED_H

void LED_Init(void);

void LED1_ON(void);
void LED1_OFF(void);
void LED2_ON(void);
void LED2_OFF(void);

void LED1_Turn(void);
void LED2_Turn(void);


#endif

Key.c 和 Key.h 代碼：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/**
  * 函    數：按鍵初始化
  * 參    數：無
  * 返 回 值：無
  */
void Key_Init(void)
{
	/*開啓時鐘*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//開啓GPIOB的時鐘

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//將PB1和PB11引腳初始化為上拉輸入
}

/**
  * 函    數：按鍵獲取鍵碼
  * 參    數：無
  * 返 回 值：按下按鍵的鍵碼值，範圍：0~2，返回0代表沒有按鍵按下
  * 注意事項：此函數是阻塞式操作，當按鍵按住不放時，函數會卡住，直到按鍵鬆手
  */
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定義變量，默認鍵碼值為0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//讀PB1輸入寄存器的狀態，如果為0，則代表按鍵1按下
	{
		Delay_ms(20);											//延時消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按鍵鬆手
		Delay_ms(20);											//延時消抖
		KeyNum = 1;												//置鍵碼為1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//讀PB11輸入寄存器的狀態，如果為0，則代表按鍵2按下
	{
		Delay_ms(20);											//延時消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按鍵鬆手
		Delay_ms(20);											//延時消抖
		KeyNum = 2;												//置鍵碼為2
	}

	return KeyNum;			//返回鍵碼值，如果沒有按鍵按下，所有if都不成立，則鍵碼為默認值0
}

#ifndef __KEY_H
#define __KEY_H

void Key_Init(void);
uint8_t Key_GetNum(void);

#endif

表格只保留小白最常用的操作，用PA1（通用引腳）和PC13（LED常用）做示例，重點標註你提到的GPIO_ReadOutputDataBit。

操作類型	標準庫函數	功能説明（大白話）	示例代碼（直接能用）
開啓GPIO時鐘	`RCC_APB2PeriphClockCmd()`	給GPIO端口“通電”，必須第一步做	開啓GPIOA時鐘： `RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);`開啓GPIOC時鐘： `RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);`
GPIO引腳初始化	`GPIO_Init()`	配置引腳的工作模式（比如輸出/輸入）	配置PA1為推輓輸出： `c<br>GPIO_InitTypeDef GPIO_InitStruct;<br>GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;<br>GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;<br>GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;<br>GPIO_Init(GPIOA, &GPIO_InitStruct);<br>`
設置引腳為高電平	`GPIO_SetBits()`	把引腳拉成高電平（比如讓PC13的LED熄滅）	PA1設為高電平： `GPIO_SetBits(GPIOA, GPIO_Pin_1);`PC13設為高電平： `GPIO_SetBits(GPIOC, GPIO_Pin_13);`
設置引腳為低電平	`GPIO_ResetBits()`	把引腳拉成低電平（比如讓PC13的LED點亮）	PA1設為低電平： `GPIO_ResetBits(GPIOA, GPIO_Pin_1);`PC13設為低電平： `GPIO_ResetBits(GPIOC, GPIO_Pin_13);`
讀取引腳的輸出電平	`GPIO_ReadOutputDataBit()`	查“軟件設置的引腳電平”（不是實際外部電平）	讀取PA1的輸出電平： `c<br>// 返回SET(1)表示高電平，RESET(0)表示低電平<br>uint8_t level = GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1);<br>`
讀取引腳的實際輸入電平	`GPIO_ReadInputDataBit()`	查“引腳實際接的外部電平”（比如讀按鍵）	讀取PA0的實際電平： `uint8_t key_level = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0);`
讀取整個端口的輸出數據	`GPIO_ReadOutputData()`	一次性讀整個GPIO口的所有引腳輸出電平（少用）	讀取GPIOA所有引腳輸出電平： `uint16_t data = GPIO_ReadOutputData(GPIOA);`
讀取整個端口的輸入數據	`GPIO_ReadInputData()`	一次性讀整個GPIO口的所有引腳實際電平（少用）	讀取GPIOA所有引腳實際電平： `uint16_t data = GPIO_ReadInputData(GPIOA);`

- GPIO操作的3個核心步驟

無論控制LED還是讀按鍵，都要按這個流程來，少一步都不行！

步驟1：開啓GPIO時鐘

// 以操作PC13（LED）為例，開啓GPIOC時鐘
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

小白提醒：忘記開時鐘是最常見的錯誤，代碼寫了也沒反應！

步驟2：初始化GPIO引腳

需要用一個叫GPIO_InitTypeDef的結構體來配置引腳參數，小白只需關注3個參數：

GPIO_Pin：選要操作的引腳（比如GPIO_Pin_13）
GPIO_Mode：引腳模式（常用2種：

GPIO_Mode_Out_PP：推輓輸出（適合驅動LED、繼電器，最常用）
GPIO_Mode_IPU：上拉輸入（適合讀按鍵，避免引腳懸空）

GPIO_Speed：輸出速度（選GPIO_Speed_50MHz就行，對LED、按鍵無影響）

示例（配置PC13為推輓輸出）：

GPIO_InitTypeDef GPIO_InitStruct;  // 定義配置結構體
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;  // 選擇PC13引腳
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;  // 推輓輸出模式
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;  // 輸出速度50MHz
GPIO_Init(GPIOC, &GPIO_InitStruct);  // 執行初始化

步驟3：用函數操作引腳（電平設置/讀取）

// 比如讓PC13點亮（低電平）
GPIO_ResetBits(GPIOC, GPIO_Pin_13);
// 讀取PC13的輸出電平
uint8_t level = GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13);

- 關鍵函數詳解：`GPIO_ReadOutputDataBit`

小白最容易搞混“讀取輸出電平”和“讀取輸入電平”，用表格對比一下：

函數	讀取的是什麼？	舉個例子（PC13）
`GPIO_ReadOutputDataBit()`	讀取軟件設置的電平（輸出寄存器ODR的值）	你用`GPIO_SetBits()`把PC13設為高電平，即使外部電路把PC13拉低，這個函數仍返回高電平（SET）
`GPIO_ReadInputDataBit()`	讀取引腳實際的外部電平（輸入寄存器IDR的值）	你用`GPIO_SetBits()`把PC13設為高電平，但外部電路把PC13拉低，這個函數返回低電平（RESET）

小白總結：

想知道“我讓引腳輸出什麼電平”，用GPIO_ReadOutputDataBit()；
想知道“引腳實際接的是什麼電平”，用GPIO_ReadInputDataBit()。

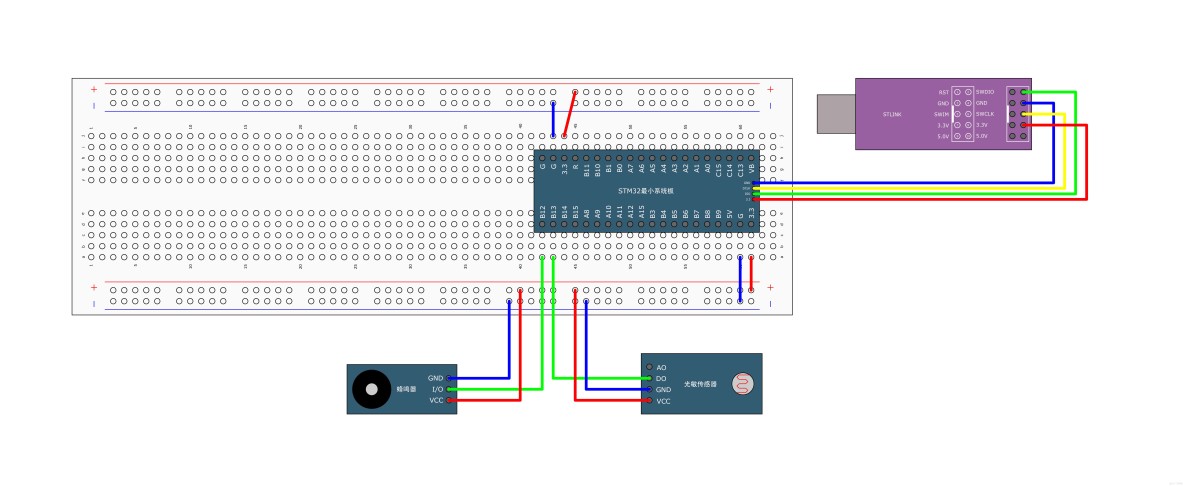

- 光敏電阻控制蜂鳴器

STM32從入門到精通—GPIO簡介_引腳_24

main.c 主函數代碼

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Buzzer.h"
#include "LightSensor.h"

uint8_t KeyNum;

int main(void)
{

	Buzzer_Init();
	LightSensor_Init();

	while(1)
	{
		if(LightSensor_Get() == 1)
		{
			Buzzer_ON();
		}
		else
		{
			Buzzer_OFF();
		}
	}
}

蜂鳴器代碼：

#include "stm32f10x.h"                  // Device header

void Buzzer_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_SetBits(GPIOB, GPIO_Pin_12);
}

void Buzzer_ON(void)
{
	GPIO_ResetBits(GPIOB,GPIO_Pin_12);
}
void Buzzer_OFF(void)
{
	GPIO_SetBits(GPIOB,GPIO_Pin_12);
}

void Buzzer_Turn(void)
{
	if(GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12) == 0)
	{
		GPIO_SetBits(GPIOB,GPIO_Pin_12);
	}
	else
	{
		GPIO_ResetBits(GPIOB,GPIO_Pin_12);
	}
}

#ifndef __BUZZER_H
#define __BUZZER_H

void Buzzer_Init(void);
void Buzzer_ON(void);
void Buzzer_OFF(void);
void Buzzer_Turn(void);

#endif

光敏傳感器代碼：

#include "stm32f10x.h"                  // Device header

void LightSensor_Init(void)
{
	/*開啓時鐘*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//開啓GPIOB的時鐘

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

uint8_t LightSensor_Get(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13);
}

#ifndef __LIGHT_SENSOR_H
#define __LIGHT_SENSOR_H


void LightSensor_Init(void);
uint8_t LightSensor_Get(void);


#endif

對比項	有源蜂鳴器	無源蜂鳴器	備註（STM32使用建議）
核心結構	內置振盪電路（含三極管、振盪芯片）	僅電磁線圈+振膜，無振盪電路	有源的“源”指內置振盪源，並非“電源”
驅動方式	直接接直流電壓（如3.3V/5V）即可發聲	需輸入一定頻率的方波信號（如1kHz~5kHz）才能發聲	有源：STM32用GPIO輸出高低電平就能控制；無源：需用PWM或延時翻轉GPIO產生方波
聲音控制	只能控制響/不響，音調固定	可通過改變方波頻率控制音調（如不同頻率出不同聲音）	做音樂播放選無源，僅做報警提示選有源
工作電壓	有固定電壓（如3V、5V，錯壓易燒燬）	電壓範圍寬（如3V~5V），由方波幅值決定	需匹配STM32引腳輸出電平（3.3V）
引腳標識	通常標“+”“-”（正負極性，反接不響）	無正負極（兩根引腳可互換）	有源反接不會燒，但不工作；無源無極性限制
外觀特徵	頂部蓋板多為黑色/紅色，底部電路板可見芯片	頂部蓋板多為白色/透明，內部可見線圈和振膜	肉眼可快速區分（新手實用技巧）
STM32驅動示例	`GPIO_ResetBits(GPIOB, GPIO_Pin_0);`（低電平響，需看接線）	用延時生成方波： `c<br>while(1){<br>GPIO_SetBits(GPIOB, GPIO_Pin_0);<br>Delay_us(500);<br>GPIO_ResetBits(GPIOB, GPIO_Pin_0);<br>Delay_us(500);<br>}<br>`（1kHz方波）	有源驅動代碼簡單，無源需生成方波
成本與適用場景	成本稍高，適合簡單報警（如按鍵提示、故障報警）	成本稍低，適合音樂播放、複雜音效（如電子琴）	新手入門先玩有源，易上手

- 光敏電阻模塊工作原理

光敏模塊是STM32入門常用的環境光檢測模塊，核心是光敏電阻，配合簡單的電路實現“光強→電信號”的轉換，新手易上手。

1. 核心元件：光敏電阻的工作原理

光敏電阻（也叫光導管）是一種半導體光敏元件，基於光電導效應工作：

當光線照射到光敏電阻表面時，其內部的半導體材料會產生更多的載流子，導致電阻值急劇減小（光線越強，電阻越小）；
當無光線（黑暗環境）時，光敏電阻的電阻值很大（可達數兆歐）。

簡單説：光強 ↗ → 電阻 ↘；光弱 ↗ → 電阻 ↗。

2. 光敏模塊的電路結構（兩種常見類型）

市面上的光敏模塊主要分數字輸出型和模擬輸出型，新手常用數字輸出型（接線簡單）。

- 數字輸出型光敏模塊（最常用）

電路組成：

光敏電阻 + 固定電阻 → 分壓電路；
比較器（如LM393）→ 將分壓電壓與參考電壓比較，輸出高低電平。

工作過程：

模塊上有一個電位器，可調節參考電壓（即靈敏度）；
當環境光強超過設定值時，光敏電阻阻值變小，分壓後的電壓低於參考電壓，比較器輸出低電平；
當環境光強低於設定值時，光敏電阻阻值變大，分壓後的電壓高於參考電壓，比較器輸出高電平。

關鍵特點：

輸出只有高/低兩種電平，可直接接STM32的GPIO輸入引腳，用GPIO_ReadInputDataBit()讀取。

- 模擬輸出型光敏模塊

電路組成：

僅由光敏電阻 + 固定電阻組成的分壓電路，無比較器。

工作過程：

輸出端直接輸出分壓後的模擬電壓（範圍0~3.3V/5V），電壓值隨光強連續變化（光越強，電壓越高；光越弱，電壓越低）。

關鍵特點：

需接STM32的ADC引腳（如PA0），通過ADC採集電壓值，計算出具體的光強大小（精度更高）。

寫在最後

有源蜂鳴器和無源蜂鳴器的核心區別是是否內置振盪電路，新手入門選有源更易實現；
光敏模塊通過光敏電阻的阻值變化將光強轉為電信號，數字輸出型適合簡單的開關控制，模擬輸出型適合高精度的光強檢測。
結合STM32的GPIO和ADC操作，能快速實現對這兩種模塊的控制，是新手練手的好案例。

本文章為轉載內容，我們尊重原作者對文章享有的著作權。如有內容錯誤或侵權問題，歡迎原作者聯繫我們進行內容更正或刪除文章。

數碼墨魚博客

數碼墨魚博客

博客 / 詳情
