一、MPI 是什麼？

1. 並行計算的三種模式

模式	特點	典型工具
共享內存（Shared Memory）	多線程訪問同一內存空間	OpenMP, Pthreads
分佈式內存（Distributed Memory）	每個節點有獨立內存，通過網絡通信	MPI
混合模型（Hybrid）	結合兩者優勢，節點內用 OpenMP，節點間用 MPI	MPI + OpenMP/CUDA

MPI：主要用於分佈式內存系統，適合跨多個服務器節點的大規模並行任務。

2. MPI 的設計理念

MPI 是一種標準化的消息傳遞庫接口，定義了進程之間如何發送和接收數據。其核心思想是：

每個計算單元是一個獨立的進程（process）
進程之間不共享內存，必須通過顯式調用 MPI_Send / MPI_Recv 來交換信息
所有通信操作都基於“通信子”（communicator），最常用的是 MPI_COMM_WORLD

關鍵優勢：

可擴展性強：可運行於雙核筆記本到百萬核超算
跨平台兼容：支持Linux、Windows、macOS和各種架構（x86、ARM、GPU）
生態成熟：幾乎所有科學計算軟件底層都依賴 MPI

3. MPI 的應用地位

應用領域	使用場景	是否依賴 MPI
氣象預報（WRF）	大氣網格劃分與同步更新	是
流體力學（OpenFOAM）	分佈式求解 Navier-Stokes 方程	是
分子動力學（LAMMPS）	粒子間力的並行計算	是
地震波模擬（SPECFEM3D）	波場傳播的域分解	是
AI 數據預處理	分佈式讀取 TFRecord/HDF5 文件	可選但高效

統計數據：據 Open MPI 官方報告，超過 90% 的 Top500 超算系統默認安裝 MPI 實現。

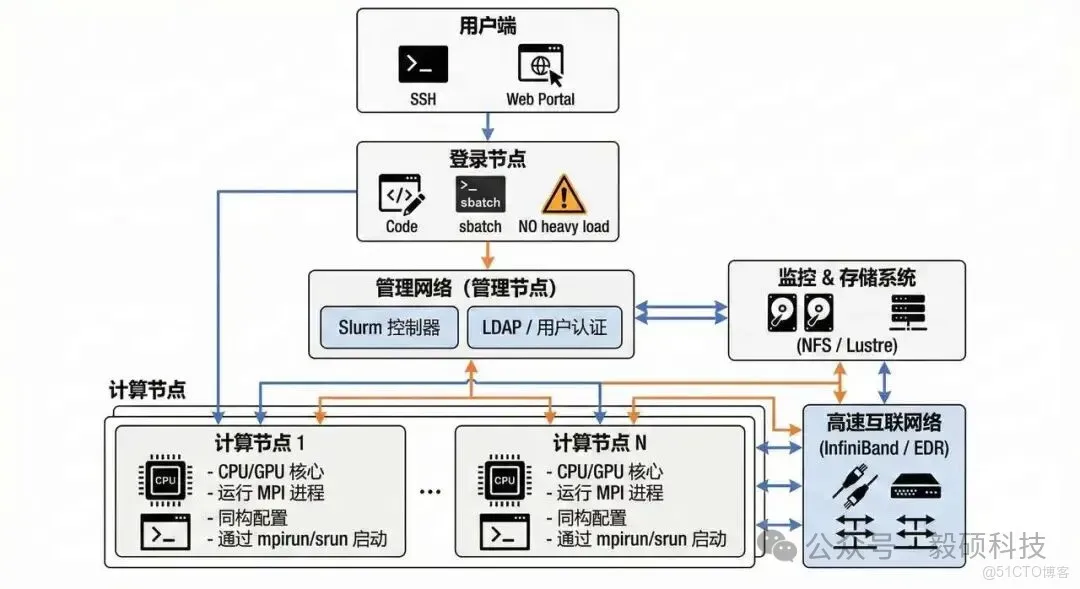

（1） HPC 集羣典型架構圖

毅碩HPC | 一文詳解HPC環境中的MPI並行計算_高性能計算

橙色線：通常代表管理和控制流程。它連接了管理節點（包含Slurm控制器和LDAP認證）到計算節點和存儲系統。這些連線用於傳輸作業調度指令、用户認證信息、監控數據以及配置管理等控制信號。
藍色線：通常代表數據和用户交互流程。它連接了用户端到登錄節點，登錄節點到管理節點，以及計算節點到存儲系統和高速互聯網絡。這些連線用於傳輸用户上傳/下載的文件、計算節點讀取/寫入的數據、以及計算節點之間的高速通信數據（如MPI消息）。

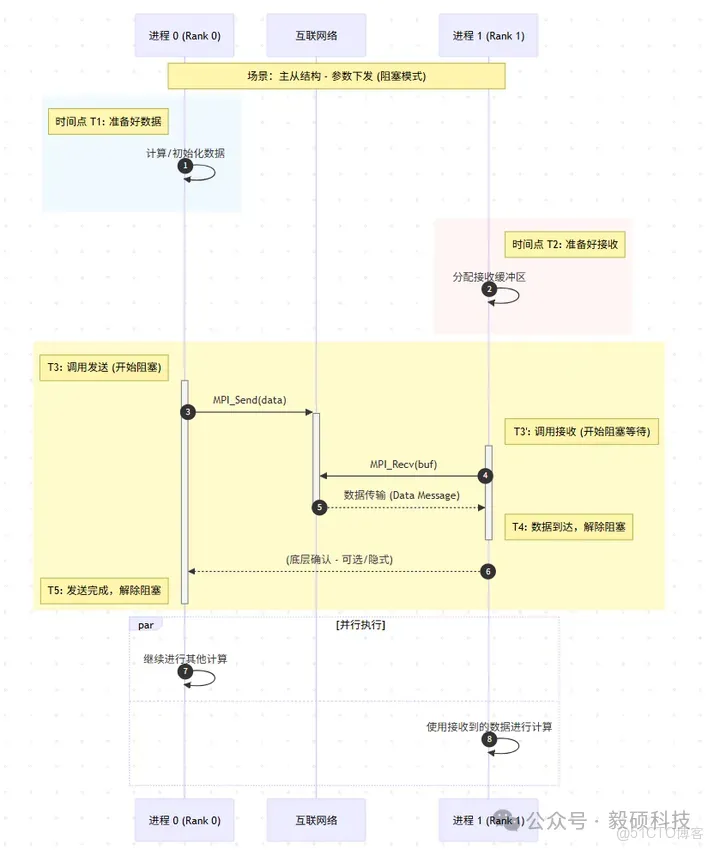

（2） MPI 點對點通信流程圖

毅碩HPC | 一文詳解HPC環境中的MPI並行計算_高性能計算_02

方向：單向傳輸（阻塞模式）
用途：主從結構中的參數下發、結果回收
阻塞表現：

在 Rank 1，進入 MPI_Recv 到 數據到達 之間的時間段，進程處於等待狀態，不能做其他事情，這就是阻塞接收。
在 Rank 0，進入 MPI_Send 到 發送完成 之間，進程必須確保數據安全發出（通常意味着發送緩衝區可以安全修改了）才能繼續，這也是阻塞發送。

發送先於接收：雖然兩個進程可能在不同時間點調用函數，但數據傳輸動作本身（斜線箭頭）必須始於發送方，終於接收方。Rank 1 即使很早就調用了 Recv，也必須等到 T4 時刻數據真正到達才算完成。

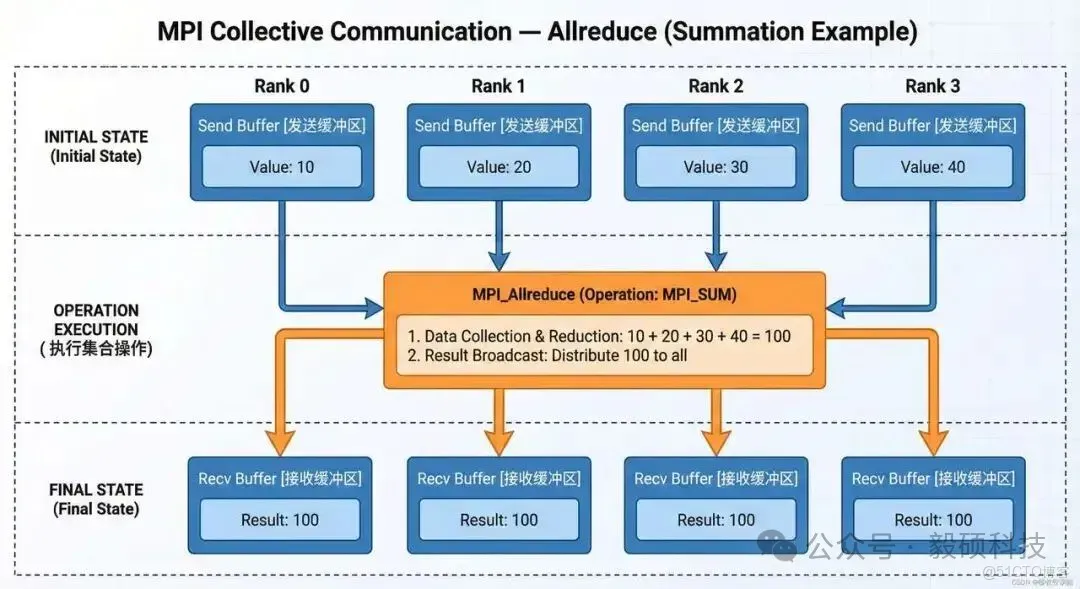

（3） MPI 集合通信 — Allreduce 示例

毅碩HPC | 一文詳解HPC環境中的MPI並行計算_安裝教程_03

所有進程最終獲得相同的結果（如梯度平均），常用於 AI 分佈式訓練。

二、搭建你的第一個 MPI 開發環境

1. 安裝 MPI 實現庫（推薦 OpenMPI 或 MPICH）

Ubuntu/Debian

sudo apt update
sudo apt install openmpi-bin libopenmpi-dev

CentOS/RHEL/Rocky Linux

sudo dnf install openmpi openmpi-devel

CentOS 7推薦安裝 openmpi3 ，openmpi 的版本過低:

sudo yum install openmpi3 openmpi3-devel

推薦選擇 OpenMPI：社區活躍、文檔豐富、支持 GPU 直接通信（CUDA-aware）

2. 編譯與運行環境配置

加載openmpi模塊：

module load mpi/openmpi3-x86_64

如果出現 -bash: module: command not found，使用source /etc/profile.d/modules.sh再加載

確保已安裝：

GCC 編譯器（gcc, g++ ）
mpicc（MPI C 編譯器封裝腳本，安裝openmpi3-devel即默認安裝）

驗證安裝：

mpirun --version
mpicc --showme

輸出應類似：

mpirun (Open MPI) 3.1.3

...

3. 在本地多核機器上測試 MPI 程序

創建測試目錄：

mkdir ~/mpi-demo && cd ~/mpi-demo

編寫一個簡單的 hello.c：

#include <mpi.h>
#include <stdio.h>

int main(int argc, char** argv) {
    MPI_Init(&argc, &argv);

    int rank, size;
    MPI_Comm_rank(MPI_COMM_WORLD, &rank);
    MPI_Comm_size(MPI_COMM_WORLD, &size);

    printf("Hello from process %d of %d\n", rank, size);

    MPI_Finalize();
    return 0;
}

編譯並運行：

mpicc -o hello hello.c
mpiexec -n 8 ./hello

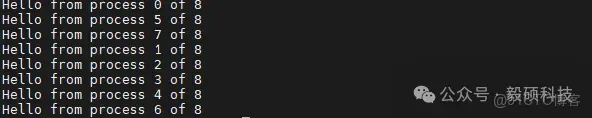

輸出：

毅碩HPC | 一文詳解HPC環境中的MPI並行計算_HPC_04

如果出現：

[1764820148.412669] [compute01:10228:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.414829] [compute01:10229:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.412682] [compute01:10230:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.414706] [compute01:10233:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.416116] [compute01:10235:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421206] [compute01:10236:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421431] [compute01:10237:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
[1764820148.421575] [compute01:10239:0]            sys.c:618  UCX  ERROR shmget(size=2097152 flags=0xfb0) for mm_recv_desc failed: Operation not permitted, please check shared memory limits by 'ipcs -l'
Hello from process 0 of 8
Hello from process 1 of 8
Hello from process 2 of 8
Hello from process 3 of 8
Hello from process 4 of 8
Hello from process 5 of 8
Hello from process 6 of 8
Hello from process 7 of 8

這是OpenMPI + UCX（Unified Communication X）在 CentOS 7 上因共享內存限制導致的警告：

查看當前共享內存限制

ipcs -l

------ Messages Limits --------
max queues system wide = 32000
max size of message (bytes) = 8192
default max size of queue (bytes) = 16384

------ Shared Memory Limits --------
max number of segments = 4096
max seg size (kbytes) = 18014398509465599
max total shared memory (kbytes) = 18014398442373116
min seg size (bytes) = 1

------ Semaphore Limits --------
max number of arrays = 128
max semaphores per array = 250
max semaphores system wide = 32000
max ops per semop call = 32
semaphore max value = 32767

可以看到：max seg size (kbytes) = 18014398509465599，限制已經非常大（接近無限），不用修改

檢查 /etc/security/limits.conf

nano /etc/security/limits.conf
# 添加如下內容：

# Increase SHM limits for MPI
*          soft    memlock         unlimited
*          hard    memlock         unlimited
*          soft    nofile          65536
*          hard    nofile          65536

步驟 3：啓用 PAM limits

# 確保 SSH 登錄時加載 limits。編輯：
sudo nano /etc/ssh/sshd_config
# 確認包含：
UsePAM yes
# 若沒有包含，則添加後重啓 sshd：
sudo systemctl reload sshd

三、MPI 基礎編程入門（C語言為例）

1. 初始化與終止

MPI_Init(&argc, &argv);        // 必須第一個調用
// ... 中間寫並行邏輯 ...
MPI_Finalize();                // 必須最後一個調用

2. 獲取進程身份

int rank, size;
MPI_Comm_rank(MPI_COMM_WORLD, &rank);   // 當前進程編號（從0開始）
MPI_Comm_size(MPI_COMM_WORLD, &size);   // 總共多少個進程

3. 點對點通信：發送與接收

if (rank == 0) {
    int data = 100;
    MPI_Send(&data, 1, MPI_INT, 1, 0, MPI_COMM_WORLD);
} else if (rank == 1) {
    int buf;
    MPI_Recv(&buf, 1, MPI_INT, 0, 0, MPI_COMM_WORLD, MPI_STATUS_IGNORE);
    printf("Received: %d\n", buf);
}

注意：MPI_Recv 必須等待對應 Send 到達才會返回（阻塞式）

4. 集合通信初探

（1）廣播（Broadcast）

int value;
if (rank == 0) value = 42;
MPI_Bcast(&value, 1, MPI_INT, 0, MPI_COMM_WORLD);  // 所有進程都得到 value=42

（2）歸約（Reduce）—— 主從結構彙總

int local_sum = rank * 10;
int global_sum;
MPI_Reduce(&local_sum, &global_sum, 1, MPI_INT, MPI_SUM, 0, MPI_COMM_WORLD);

if (rank == 0) {
    printf("Total sum = %d\n", global_sum);
}

（3）數據分發與收集

int send_data[4] = {10, 20, 30, 40};
int recv_item;

MPI_Scatter(send_data, 1, MPI_INT, &recv_item, 1, MPI_INT, 0, MPI_COMM_WORLD);
printf("Rank %d received %d\n", rank, recv_item);

輸出（假設 n=4）：
Rank 0 received 10
Rank 1 received 20
Rank 2 received 30
Rank 3 received 40

四、編譯與運行 MPI 程序

1. 編譯命令

mpicc -o myprogram myprogram.c        # 編譯
mpiexec -n 8 ./myprogram              # 運行8個進程

2. 本地跨核運行

強制綁定到特定CPU核心（提升緩存效率）

mpiexec --bind-to core -n 4 ./hello

3. 跨節點運行前提

所有節點安裝相同版本的 MPI
配置無密碼 SSH 通信
使用共享文件系統（NFS/Lustre），保證每個節點都能訪問可執行文件

五、在真實 HPC 集羣中運行 MPI 作業（ Slurm 為例）

1. HPC 集羣典型工作流

[用户] → 編輯代碼 → 提交 .job 腳本 → [Slurm 調度器] → 分配資源 → srun 啓動 mpiexec → 計算節點運行 → 輸出日誌

2. 編寫 Slurm 批處理腳本

保存為 run_mpi.job：

#!/bin/bash
#SBATCH --job-name=mpi_hello
#SBATCH --nodes=2
#SBATCH --ntasks-per-node=8
#SBATCH --time=00:10:00
#SBATCH --output=hello_%j.out
#SBATCH --error=hello_%j.err

# 加載模塊（根據系統調整）
module load openmpi/openmpi3-x86_64

# 編譯（可選：也可提前編譯好）
mpicc -o hello hello.c

# 啓動作業
srun mpiexec -n 16 ./hello

參數説明：

--nodes=2：使用2個計算節點
--ntasks-per-node=8：每節點啓動8個 MPI 進程
總共 2×8=16 個進程

3. 提交與監控作業

提交

sbatch run_mpi.job

查看隊列

squeue -u $USER

查看已完成作業統計

sacct -j <jobid>

查看輸出

cat hello_*.out

4. 常見問題與解決方案

問題	原因	建議
Command 'mpicc' not found	模塊未加載	添加 module load openmpi
作業長時間 pending	隊列擁塞	使用 sinfo 查看可用資源
運行時報錯 “connection closed”	SSH 或 OFED 驅動異常	聯繫管理員檢查 InfiniBand 狀態

六、進階主題與最佳實踐

1. 非阻塞通信：提升並行效率

MPI_Request req;
MPI_Isend(buffer, count, MPI_DOUBLE, dest, tag, MPI_COMM_WORLD, &req);

// 做其他計算...
do_local_work();

// 等待發送完成
MPI_Wait(&req, MPI_STATUS_IGNORE);

優點：通信與計算重疊，提高資源利用率

2. 性能調優建議

技巧	説明
合併小消息	減少通信次數，提升帶寬利用率
使用拓撲通信	如 Cartesian topology 優化鄰域通信
避免熱點進程	均衡負載，防止主節點成為瓶頸
啓用 CUDA-aware MPI	GPU 顯存直傳，避免主機中轉

3. 容器化支持：Apptainer/Singularity 中運行 MPI

構建包含 MPI 的容器鏡像（Singularity definition file）

Bootstrap: docker
From: ubuntu:20.04

%post
    apt update
    apt install -y openmpi-bin libopenmpi-dev gcc

%runscript
    exec mpiexec "$@"

構建並運行

singularity build mpi_container.sif Singularity.def
srun singularity run mpi_container.sif -n 16 ./my_mpi_app

優勢：環境隔離、可復現、便於部署複雜依賴

七、真實行業案例解析

案例一：OpenFOAM 流體仿真中的 MPI 應用

背景：模擬汽車風阻係數
方法

使用 decomposePar 將網格劃分為多個子域
每個子域由一個 MPI 進程負責計算
邊界數據通過 MPI 實時交換

效果：原本需 72 小時的仿真縮短至 6 小時（使用 128 核）

案例二：天文 N 體模擬（Gadget-2）

挑戰：百億粒子間的引力計算
MPI 角色

Domain Decomposition 劃分空間區域
All-to-All 通信交換遠程粒子信息
Tree Algorithm 與 MPI 結合實現長程力計算

成果：成功模擬宇宙大尺度結構形成

案例三：金融蒙特卡洛期權定價

Python 偽代碼（通過 mpi4py）

from mpi4py import MPI

import numpy as np

comm = MPI.COMM_WORLD

rank = comm.Get_rank()

size = comm.Get_size()

# 每個進程生成 10000 條路徑

local_paths = generate_paths(n=10000)

local_price = np.mean(local_paths)

# 全局平均

global_price = comm.reduce(local_price, op=MPI.SUM, root=0)

if rank == 0:

    final_price = global_price / size

    print(f"期權價格估計: {final_price:.4f}")

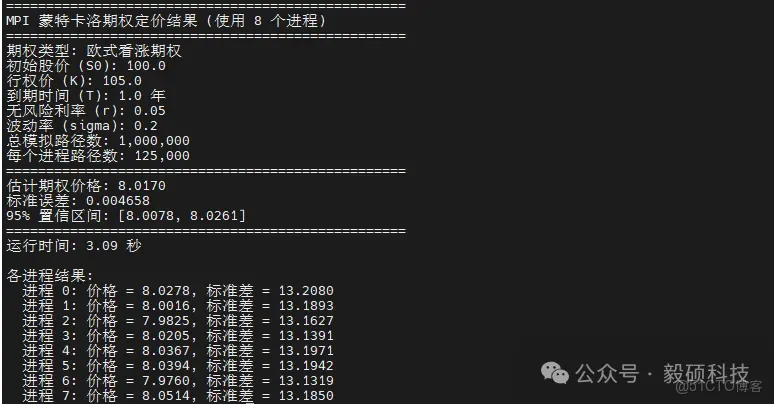

本地機器8個進程測試：

mpiexec -n 8 python option_pricing.py

毅碩HPC | 一文詳解HPC環境中的MPI並行計算_高性能計算_05

效果：100 萬次模擬僅運行3.09秒（使用 8 進程）

八、總結

MPI 不僅僅是一種編程接口，它是連接算法與硬件之間的橋樑，是實現“算得更快、看得更遠”的關鍵技術支撐。通過本教程的學習，你應該已經能夠：

理解 MPI 在 HPC 生態系統中的核心地位
編寫基礎的 MPI 程序並進行點對點與集合通信
在本地和 HPC 集羣上成功編譯、運行和調試 MPI 作業
理解其在科學計算與工程仿真中的典型應用場景

但這只是起點。隨着異構計算（GPU+CPU）、混合編程模型（MPI + OpenMP/CUDA）的發展，MPI 正在與其他並行範式深度融合。
