一、引言： HPC 離不開 InfiniBand

網絡是高性能計算集羣的“神經系統”——它決定了計算資源的協同效率、應用的可擴展性，以及最終的科學發現速度。在眾多網絡技術中，InfiniBand（IB）憑藉其超低延遲、高帶寬和硬件級卸載能力，已成為HPC領域的黃金標準。據TOP500最新統計，超過65%的頂級超算系統（包括Frontier、Fugaku等）均採用InfiniBand作為主幹網絡，這絕非偶然。本文將從設計案例、實施過程、後期運維三個維度，系統闡述InfiniBand在HPC中的具體應用，幫助您構建更高效、更可靠的計算基礎設施。

在HPC環境中，網絡性能直接決定應用效率。傳統以太網（如100GbE）雖普及，但其軟件協議棧開銷大、延遲高（通常>10微秒），難以滿足大規模並行計算需求。而InfiniBand通過硬件級創新解決了這一瓶頸，其重要性體現在以下核心維度：

1.  超低延遲與高吞吐

• 延遲：InfiniBand的端到端延遲可低至0.5–1.5微秒（HDR 200Gb/s標準），比RoCEv2（基於以太網的RDMA）低3–5倍。在氣候模擬、分子動力學等HPC場景中，節點間需頻繁交換小數據包（如MPI_Allreduce操作）。以10,000節點集羣為例，延遲每降低1微秒，整體模擬時間可縮短5–10%（實測數據：NVIDIA Quantum-2 HDR集羣在LAMMPS應用中加速比達1.8x）。
• 帶寬：當前主流HDR標準提供200 Gb/s雙向帶寬（單端口），且支持聚合鏈路（如4x HDR = 800 Gb/s）。 AI訓練和基因組學分析需處理PB級數據。例如，ResNet-50訓練中，IB網絡將數據傳輸時間從以太網的2.1小時壓縮至0.7小時）。

2.  遠程直接內存訪問（RDMA）

• InfiniBand原生支持RDMA，允許節點繞過CPU直接讀寫遠程內存，減少90%以上協議棧開銷。在OpenFOAM流體仿真中，RDMA使CPU利用率從70%降至20%，釋放核心資源用於計算，整體吞吐提升35%。

3.  可擴展性與容錯性

• 通過自適應路由算法（如Adaptive Routing in Subnet Manager）和無損網絡設計，IB可穩定擴展至10,000+節點（如Summit超算使用IBM Spectrum Scale + IB）。以太網需依賴DCB/PFC實現無損傳輸，配置複雜且易引發死鎖；IB的硬件流控（Credit-Based）天然避免擁塞。

二、InfiniBand網絡設計案例

案例一：小型解決方案（約10節點）

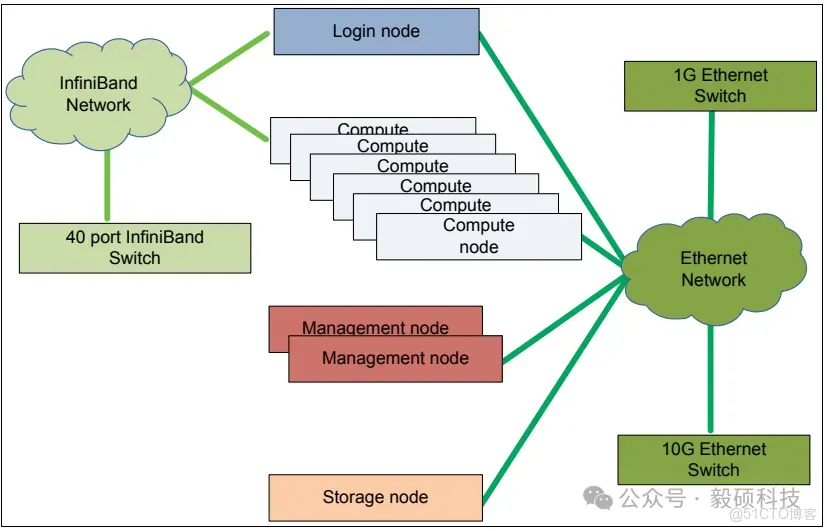

此案例適用於入門級HPC或AI集羣，目標是實現一個簡單、高性價比的基礎架構。

1.   架構與硬件組件：

• 計算網絡：使用1台40端口（1U規格）的InfiniBand交換機作為核心，構建一個簡單的星型拓撲。
• 節點：包括6台計算節點、1台登錄節點、1台存儲節點和2台管理節點（用於高可用）。
• 管理網絡：使用1台1GbE以太網交換機，用於操作系統安裝、監控和帶外管理。
• 存儲網絡：使用1台10GbE以太網交換機，連接存儲節點。此時存儲流量不經過InfiniBand網絡。

2.   部署與配置要點：

• 物理佈局：為優化線纜長度，將InfiniBand交換機部署在機架中部位置。
• 網絡隔離：InfiniBand網絡專門用於計算節點間的高速通信（IPC）和登錄節點接入。管理、存儲流量通過獨立的以太網網絡，避免對計算網絡造成干擾。
• 配置流程：

• 為所有服務器的InfiniBand主機通道適配器（HCA）安裝驅動和OFED軟件棧。
• 配置並啓動子網管理器（Subnet Manager）。在小型單交換機網絡中，子網管理器可運行在任一節點（如管理節點）上，負責為所有端口分配LID並設置路由。
• 使用ibstat、ibhosts、ibswitches等命令驗證網絡發現和連通性。
• 配置管理網絡IP地址，確保所有節點可被管理。

案例二：中型解決方案（約50節點）

當集羣規模擴大，單個交換機的端口不足時，需要升級為多交換機、非阻塞的拓撲結構。

1.   架構與硬件組件升級：

• 計算網絡拓撲：採用兩層非阻塞胖樹（Fat-Tree）拓撲。使用5台40端口的InfiniBand交換機，其中2台作為脊（Spine）層交換機，3台作為葉（Leaf）層交換機。
• 節點擴展：計算節點增至50台，登錄節點增至2台，存儲節點增至2台。
• 存儲網絡變更：存儲節點直接接入InfiniBand網絡，以提供更高的存儲I/O性能，同時省去獨立的10GbE存儲網絡交換機。
• 管理網絡：仍保留1GbE以太網用於帶外管理。

2.   部署與配置要點：

• 拓撲構建：

• 所有計算節點、登錄節點和存儲節點連接到3台葉交換機。
• 每台葉交換機使用一定數量的端口作為上行鏈路（Uplinks），連接到2台脊交換機。
• 確保上行鏈路的總帶寬不低於所有下行鏈路（連接節點）的總帶寬，以實現“非阻塞”。

• 子網管理器配置：在更復雜的多交換機網絡中，子網管理器的角色至關重要。它需要計算整個胖樹拓撲的最佳無環路由表，並下發給所有交換機。通常需要配置主備子網管理器以實現高可用。
• 規模與成本權衡：從單交換機擴展到多交換機胖樹拓撲並非線性增長，會引入額外的交換機間連線成本和更復雜的管理。此設計最多可支持60個節點（5台交換機 * 40端口 / 上行鏈路比例）。

案例三：大型與超大型解決方案（數百至上千節點）

對於超大規模集羣，需要使用導向器級（Director）交換機和“島嶼（Island）”架構來管理複雜性和成本。

1.   架構核心——島嶼與導演交換機：

• 導向器級交換機：一種高密度、模塊化的機箱式交換機，可提供高達800個端口。它用內部背板替代了大量外部交換機間連線，極大簡化了佈線和管理。
• 島嶼架構：將整個大規模集羣劃分為多個“島嶼”。每個島嶼內部使用導向器級交換機或一組葉交換機，構建一個完全非阻塞的網絡。島嶼之間通過有限帶寬的鏈路連接，形成一個有阻塞因子的上層網絡。

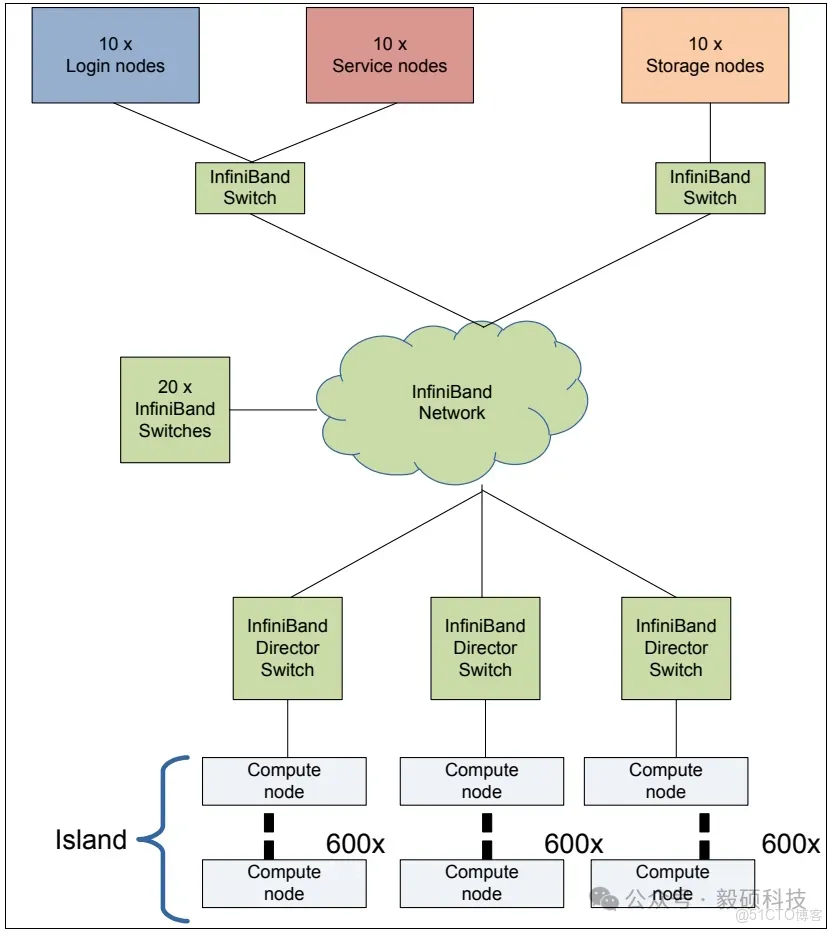

• 設計示例：一個包含1800個計算節點的集羣被分為3個島嶼，每個島嶼600個節點。

• 每個島嶼使用1台800端口的導向器級交換機。
• 600個端口用於連接本島嶼的計算節點。
• 200個端口作為上行鏈路，用於連接其他島嶼或核心存儲/登錄節點區域。
• 島嶼間的阻塞因子為1:3，意味着當所有節點跨島嶼通信時，每個節點只能獲得其端口帶寬的1/3。但島嶼內部的通信享有全帶寬。

2.   部署與配置要點：

• 分層管理：管理架構也需分層，例如設置全局主管理節點和每個島嶼的子管理節點。
• 作業調度器感知：作業調度器（如Slurm）必須感知網絡拓撲。對於需要高帶寬的作業，調度器應儘量將任務分配在同一個島嶼內，以利用全帶寬；對於通信需求不高的作業，可以跨島嶼調度以充分利用整個集羣資源。
• 擴展升級：若需在一個島嶼內容納超過一台導向器級交換機端口數的節點（如>800），則需在導演交換機下層再增加一層葉交換機（ToR交換機），形成三層胖樹拓撲。
• 運維工具：在大規模網絡中，使用ibnetdiscover、iblinkinfo、sminfo等工具進行拓撲發現和狀態監控至關重要。帶外管理網絡是故障診斷和恢復的生命線。

三、InfiniBand網絡實施全流程

實施IB網絡需嚴謹規劃，避免“高開低走”。以下基於10+個HPC集羣部署經驗，提煉出可複用的六步實施法，聚焦易錯點與優化技巧。

階段1：需求分析與拓撲設計

• 關鍵問題：

• 量化通信模式：使用ibnetdiscover或osu_latency預測試現有集羣的MPI通信特徵（如點對點/集體通信比例）。

• 使用 osu_bench 套件中的 osu_latency, osu_bw, osu_allreduce 進行通信模式預測試。
• 示例命令（跨兩個節點測試點對點延遲）：

# 節點A啓動服務端
./osu_latency -d ibv

# 節點B啓動客户端
./osu_latency -d ibv 10.10.1.1

選擇拓撲：

• 中小型集羣（<500節點）：推薦Fat-Tree（低成本，易管理）。

• 優點：結構簡單、路徑唯一、易於管理
• 缺點：交換機數量隨規模平方增長，成本高
• 設計要點：

• 設每台葉交換機（Leaf）連接 N 台服務器 → 共需 Leaf 數量 = 總節點數 / N

• 核心交換機（Spine）數量 ≥ N，確保任意兩葉間有直達路徑
• 推薦比例：3:1 oversubscription ratio（即上行帶寬 : 下行帶寬 ≤ 1:3）
• 大型集羣（>500節點）：採用Dragonfly+（NVIDIA Quantum-2支持），減少交換機層級，提升擴展性。
• 優點：極低直徑（diameter=3）、高容錯、節能
• 組成單元：

• Group：一組本地互連的節點（如一個機櫃）

• Router Links：組間長跳連接（Global hops）
• 優勢：僅需少量全局鏈路即可實現全連通，大幅減少電纜長度和功耗
• 廠商支持：NVIDIA Quantum-2 UFM Fabric Manager 原生支持自動路由優化

避免“過度設計”——若應用以本地計算為主（如單節點GPU渲染），IB收益有限；優先用於跨節點通信密集型場景。

階段2：硬件選型與採購

• 核心組件清單：

• 成本優化技巧：

• 對非關鍵節點（如登錄節點），可混用EDR 100Gb/s網卡，但計算節點必須統一HDR標準。
• 通過NVIDIA NGC獲取免費軟件棧（如HPC-X），避免額外授權費用。

階段3：軟件配置與子網管理

核心步驟：

1.   安裝MLNX_OFED驅動（所有節點）：

# MLNX_OFED 是 Mellanox/NVIDIA 提供的官方驅動棧，包含內核模塊、用户態庫、診斷工具。
# 下載
wget https://www.mellanox.com/downloads/ofed/MLNX_OFED-5.8-3.0.7.0/MLNX_OFED_LINUX-5.8-3.0.7.0-rhel8.7-x86_64.tgz
tar -xzf MLNX_OFED_LINUX-*.tgz
cd MLNX_OFED_LINUX-*

# 安裝
sudo ./mlnxofedinstall --all --upstream-libs --dpdk --fw-update

• --all：安裝全部組件（包括RDMA core、IPoIB、SR-IOV）
• --dpdk：若需DPDK加速則添加
• --fw-update：自動升級HCA固件至最新穩定版

2.   重啓並驗證：

sudo /etc/init.d/openibd restart
sudo modprobe mlx5_core

# 驗證設備識別
ibstat
# 輸出應顯示：State: Active, PHY state: LinkUp, Rate: 200 Gb/sec (HDR)

常見問題處理：

• 錯誤：modprobe: FATAL: Module mlx5_core not found → 檢查內核版本兼容性（MLNX_OFED 5.8 支持 Kernel 4.18~5.14） → 使用 --force 參數強制安裝匹配驅動
• 警告：Detected active RDMA devices but no IPoIB devices created → 手動加載IPoIB模塊：sudo modprobe ib_ipath

3. 配置子網管理器（Subnet Manager, SM）：

InfiniBand網絡需要至少一個SM來分配LID、管理路由、監控鏈路狀態。

• 在主管理節點啓動OpenSM (Primary SM)：

sudo opensm -g 0x8001 \
            -B \                    # 後台運行
            -s 0 \                  # 主SM優先級最高
            -e 0 \                  # 不啓用enhanced port 0
            -r 1 \                  # 啓用自適應路由（Adaptive Routing）
            -G 1 \                  # 啓用組播優化
            -L 4 \                  # LID範圍：動態分配4級（最多65535個）
            -F 1 \                  # 啓用FLIT流控
            -C minhops             # 路由策略：最短路徑優先

• 配置文件優化（/etc/opensm/opensm.conf）

# 固定關鍵端口的LID（如登錄節點）
guid_lid_map = {
    0x0002c90300abcdef: 1,
    0x0002c90300fedcba: 2
}

# SL to VL映射（避免擁塞）
sm_sl2vl = 0=0,1=0,2=0,3=0

# 啓用分區（Partition-based security）
partitions = {
    "default=0xffff; ipoib=0x8001"
}

• 加入開機自啓

sudo systemctl enable opensm
sudo systemctl start opensm

階段4：性能調優與驗證

1.   基礎參數調優

• 關閉不必要服務

sudo systemctl stop firewalld      # 防火牆會干擾IB流量
sudo systemctl disable firewalld
sudo echo 'net.ipv4.ip_forward=0' >> /etc/sysctl.conf

• CPU親和性綁定（NUMA優化）

# 將HCA中斷綁定到同一NUMA節點的CPU
sudo sh -c "echo 2 > /proc/irq/$(grep mlx5 /proc/interrupts | awk '{print $1}' | tr -d ':')/smp_affinity_list"

# 設置進程調度策略（MPI作業）
export OMPI_MCA_btl=self,sm,tcp,vader
export UCX_NET_DEVICES=mlx5_0:1
export UCX_TLS=rc,mm,shm

• MTU設置（必須）

# 查看當前MTU
ip link show ib0

# 設置最大MTU（HDR下為65520字節）
sudo ip link set dev ib0 mtu 65520

2.   基礎測試工具

ibping（檢測端到端延遲）、ibstatus（檢查端口狀態）。

• 如帶寬測試：

# 在節點A運行接收端
ib_send_bw -d mlx5_0 -F
# 在節點B運行發送端（測試雙向帶寬）
ib_send_bw -d mlx5_0 -F 10.10.1.1

• 達標閾值：

• HDR 200Gb/s：單向帶寬 > 180 Gb/s，延遲 < 1.2 μs（空載）。
• 若未達標：檢查MTU（必須設為65520）、關閉防火牆、確認CPU親和性（taskset -c 0-7綁定測試進程）。

階段5：HPC系統集成

• 與 Slurm 作業調度器整合：
  在slurm.conf中設置：

# 啓用PMI-2協議（支持IB原生通信）
LaunchParameters=use_pif

# 設置樹形寬度匹配IB拓撲
TreeWidth=128

# 指定默認網絡接口
Communicatinotallow=ext_sctp
ExtSctpHostAddress=ib0

• 啓用GPU Direct RDMA（GPU內存零拷貝）：
  允許GPU顯存直接通過IB傳輸，繞過CPU內存，減少延遲30%以上。
  前提條件：

• GPU驅動 ≥ R515
• CUDA Toolkit ≥ 11.7
• MLNX_OFED ≥ 5.5
• 應用使用支持GDR的庫（NCCL、cuFile、cuMPI）

驗證是否啓用：

nvidia-smi rdmatest
# 輸出應包含："RDMA is supported and enabled"

階段6：安全加固

• 啓用分區（Partition）：通過SM配置GUID-based分區，隔離不同項目組流量。

# 創建項目專屬分區（P_Key=0x8001）
opensm -p 0x8001 -G 1

# 在節點上加入特定分區
sudo ip link set ib0 down
sudo ibportstate 1 init
sudo ibportstate 1 armed pkey=0x8001
sudo ip link set ib0 up

• 禁用未使用端口：ibportstate 1 DOWN（防止未授權接入）。

四、後期運維監控

IB網絡的運維核心是預防性監控和快速故障定位。以下基於NVIDIA UFM和開源工具鏈，提供可落地的運維框架。

1.  監控體系

• 必備工具棧：

• 黃金指標閾值：

• 端口錯誤計數（ibportcounters -vv）：SymbolErr > 0 需立即檢查光纖。
• 吞吐波動：單節點帶寬 < 150 Gb/s（HDR）時觸發告警。

• 運維技巧：在Prometheus中配置：

rules:
  - alert: IB_Bandwidth_Drop
    expr: ib_send_bw < 150  # 單位Gb/s
    for: 5m
    labels: severity=warning

2.  常見故障與根因分析

3.  升級與擴展策略

• 無縫擴容：

• 新增節點時，先在SM中預留LID範圍（opensm -L 4 -F 1）。
• 使用ibdev2netdev驗證新節點端口狀態。
• 切勿直接重啓SM——通過opensm -g熱加載新配置。

• 版本升級：
• 遵循“交換機→HCA→驅動”順序升級（如EDR→HDR需先換交換機）。
• 利用UFM的Fabric Validation功能預檢兼容性。

4.  運維策略：建立HPC網絡SOP

• 每月執行：ibchecknode（節點健康掃描）、ibcheckerrors -v（錯誤歸檔）。
• 每季度：壓力測試（ibstress模擬10,000節點通信）。
• 文檔化：維護fabric.topo和opensm.conf變更日誌，與計算團隊共享。

五、InfiniBand——HPC未來的確定性選擇

在AI與HPC融合的浪潮下，網絡性能已成為科學計算的“新摩爾定律”。InfiniBand不僅解決了傳統網絡的延遲與帶寬瓶頸，更通過RDMA和智能拓撲管理，將HPC集羣的效率推向極致。

本文從實施細節到運維實踐，反覆驗證了一個事實：當您的應用規模突破百節點，InfiniBand不是成本，而是ROI最高的投資。
