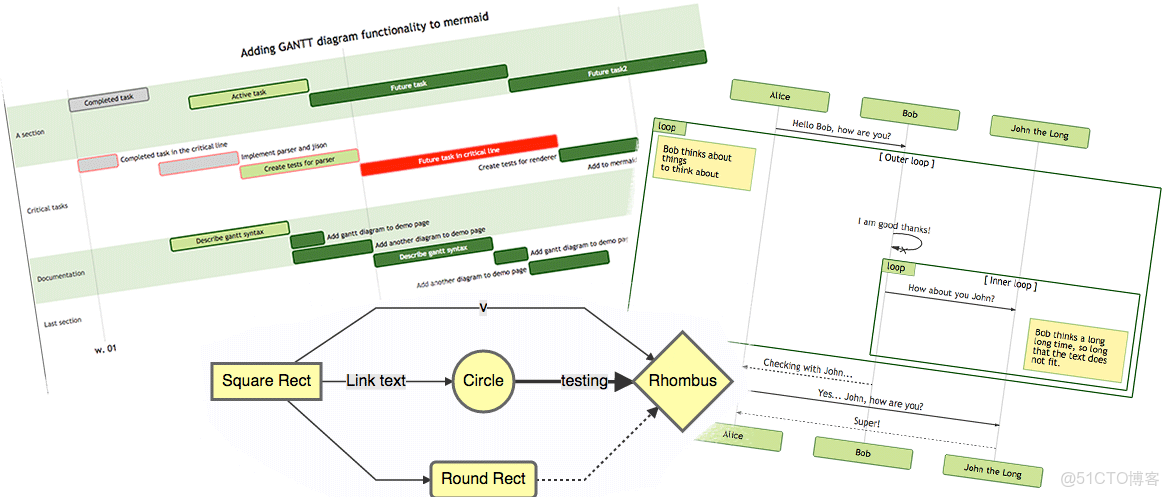

簡介：前端項目-mermaid是一個強大的工具，它使開發者能夠使用簡潔的文本語法創建多種圖表，如流程圖、序列圖、類圖及甘特圖。Mermaid以其易用性、集成性和擴展性而著稱，適合於項目規劃、文檔編寫和代碼註釋等場景。其核心特性包括：支持Markdown語法，易於與版本控制系統集成；支持多種圖表類型，並簡化了UML圖的創建；提供了JavaScript庫和API，可用於實時圖表渲染；以及擁有活躍的社區支持豐富的插件和擴展。Mermaid的學習曲線較為平緩，適合各種經驗水平的開發者使用。

1. Mermaid語法介紹與實戰

1.1 什麼是Mermaid

Mermaid是一種基於文本的圖表繪製工具，允許開發者和設計師通過簡單的文本描述來生成流程圖、序列圖、甘特圖等。使用Mermaid，用户可以避免複雜的繪圖操作，同時在版本控制系統中追蹤圖表的變更歷史。

1.2 Mermaid的優勢

與傳統的圖表工具相比，Mermaid的主要優勢在於其可編程性，即通過簡單的代碼即可創建複雜的圖表。此外，Mermaid的圖表是可複用的，支持版本控制和自動化生成，非常適合於文檔編寫和軟件開發中使用。

1.3 開始實戰：第一個Mermaid流程圖

下面是一個簡單的Mermaid流程圖代碼示例，它描述了一個典型的軟件發佈流程。

graph LR
A[開始] --> B{檢查需求}
B -- 是 --> C[設計階段]
C --> D[開發階段]
D --> E{代碼審查}
E -- 通過 --> F[測試階段]
E -- 不通過 --> B
F --> G{部署}
G -- 成功 --> H[發佈]
G -- 失敗 --> E
H --> I[結束]

將上述代碼保存在支持Mermaid的環境中（如Markdown編輯器或專門的Mermaid Live Editor），即可生成對應的流程圖。通過這種方式，我們可以快速創建視覺化的信息圖表，輔助文檔閲讀和理解。

2. 流程圖創建與實戰

2.1 Mermaid流程圖基礎

2.1.1 流程圖的組成元素

流程圖是通過圖形化的方式表示算法、工作流或過程的一種圖表。它通過特定的圖形符號表示不同的動作和步驟，圖形符號之間用線條連接表示它們之間的流程關係。在Mermaid中，流程圖由以下元素組成：

• 節點（Node） ：流程圖中的一個步驟或者一個動作，是流程圖的基本組成部分。在Mermaid中，節點可以被定義為 [id] 或 [id]: [description] 的形式。
• 箭頭（Arrow） ：代表流程的方向。在Mermaid中，用 --- 表示無箭頭的線， --> 表示有箭頭的線。
• 子圖（Subgraph） ：可以將流程中的特定部分分組，併為這部分流程圖命名。子圖可以用來表示更復雜的流程結構，比如並行流程或者條件分支。
• 連接符（Linking word） ：用來連接節點，表示它們之間的邏輯關係，比如“and”，“or”，“then”等。
• 決策（Decision） ：表示流程中的判斷節點，通常帶有兩個或更多的分支。在Mermaid中，決策節點可以用 %%( )%% 來表示，括號內為決策的條件。

2.1.2 流程圖的關鍵語法

Mermaid的流程圖通過一系列定義好的語法來構建，關鍵語法如下：

• 開始和結束節點 ：使用 graph 關鍵字定義一個流程圖，開始節點通常用 start 表示，結束節點用 end 表示。

graph LR
    start(開始) --> step1(步驟1)
    step1 --> end(結束)

• 方向 ：通過 LR 、 RL 、 TB 、 BT 來定義流程圖的方向，分別對應從左到右、從右到左、從上到下和從下到上。
• 條件判斷 ：使用 %%( )%% 表示條件判斷，可以決定流程的分支。

graph LR
    A -->|條件1| B
    A -->|條件2| C
    B --> D
    C --> D

• 註釋 ：註釋可以用來增加圖表的可讀性或者臨時禁用某些部分。在Mermaid中，註釋使用 %% 包裹。

graph LR
    A --> B %% 這是註釋，不會顯示在圖表中
    B --> C

• 子圖 ：使用 subgraph 關鍵字來定義一個子圖，並用 end 來結束子圖定義。

graph LR
    subgraph 子流程1
        A --> B
    end
    subgraph 子流程2
        C --> D
    end

接下來，我們將詳細探討流程圖的高級應用，比如如何表示分支和循環的流程，以及如何定製和優化流程圖的樣式。

3. 序列圖創建與實戰

在IT行業，準確地捕捉和展示系統組件間的交互序列是至關重要的。序列圖作為UML圖的一種，可以直觀地描述對象間如何交互，以及這些交互的時間順序。Mermaid提供了一種簡單而強大的方法來創建序列圖，它的語法簡潔，但功能強大，可以迅速創建出清晰的交互圖。

3.1 Mermaid序列圖基礎

3.1.1 序列圖的基本結構和語法

序列圖，也被稱為時序圖，它由一系列的參與者（Actors）和生命線（Lifelines）組成，通過消息（Messages）在這些生命線之間傳遞，來展示交互過程。基本的Mermaid序列圖語法結構如下：

sequenceDiagram
    participant A as Alice
    participant B as Bob
    A->>B: Hello Bob, how are you?
    B-->>A: I'm fine, thanks!
    A->>B: That's good to hear.

在上述代碼中， participant 關鍵字用於定義參與者，每個參與者都可簡寫或帶有別名。箭頭方向表明了消息的流向，而 ->> 和 -->> 分別表示實線和虛線箭頭，表示同步和異步消息。

3.1.2 序列圖中的活動和消息表示

在序列圖中，消息的類型和活動的表示對於準確展示交互至關重要。Mermaid支持多種消息類型，包括同步消息、異步消息、返回消息、激活消息等。

sequenceDiagram
    Alice->>John: Hello John, how are you?
    activate John
    John-->>Alice: Great!
    deactivate John
    Alice->>John: I am fine too.

在上述代碼中， activate 和 deactivate 關鍵字用於表示參與者生命線的激活和停用狀態。

3.2 序列圖的深入應用

3.2.1 迴環和條件判斷的實現

在複雜的交互中，常常會涉及到循環和條件判斷。Mermaid通過標籤（Labels）和循環（Loops）及條件（Conditions）語句來實現這些高級功能。

sequenceDiagram
    Alice->>John: Hello John, do you want to go to the movie?
    alt Yes
        John->>Alice: Sure, I'd love to.
    else No
        John->>Alice: No, thanks.
    end
    rect rgb(220, 100, 100)
        alt If it rains
            Alice->>John: Let's go to the mall.
        else If it's sunny
            Alice->>John: Let's go to the park.
        end
    end

在該段代碼中， alt...else...end 結構實現了條件判斷，而 rect 標籤則定義了一個帶有顏色的背景框，模擬一個條件或循環的處理區間。

3.2.2 序列圖的樣式和佈局調整

為了使序列圖更加清晰和美觀，Mermaid允許用户自定義樣式和佈局。以下是一個調整樣式的示例：

sequenceDiagram
    participant Alice
    participant Bob
    Alice->>Bob: Hi Bob
    Note right of Bob: This is a note on Bob's side.
    Bob-->>Alice: How are you?
    Alice->>Bob: I am fine, thank you.

在該代碼塊中， Note 關鍵字用於在特定生命線旁邊添加註釋，而對齊方式（如 right of ）則用於指定註釋的位置。這樣的註釋有助於説明特定交互或決策背後的原因，而無需在代碼中額外説明。

此外，Mermaid還支持通過CSS類自定義樣式，從而實現複雜的佈局和設計。開發者可以通過修改CSS來調整序列圖的外觀，使其符合特定的視覺需求或品牌指南。

接下來，我們將通過一個實際的例子來演示Mermaid序列圖的創建和應用，確保您能夠掌握使用Mermaid來高效構建和管理UML序列圖的技巧。

4. 類圖創建與實戰

在軟件開發中，類圖是理解系統架構和設計模式不可或缺的一部分。通過使用Mermaid，我們可以輕鬆創建和展示類圖，以便更加直觀地理解系統中的類以及它們之間的關係。本章節將深入探討Mermaid類圖的基礎知識，以及如何將其應用於實際項目中。

4.1 Mermaid類圖基礎

4.1.1 類圖的元素和關係表示

類圖主要包含三大元素：類、接口和關係。類是描述具有相同屬性、方法和行為的對象集合的藍圖。接口則是一種特殊的類，僅定義了一組操作，而沒有具體實現。類圖中的關係分為多種，如依賴、關聯、聚合和繼承等。

在Mermaid中，類的語法非常簡單，例如：

classDiagram
ClassA <|-- ClassB
ClassB: +String hello()
ClassC: +String name
ClassB "1" -- "1..*" ClassC : uses

在這個例子中， ClassA 是 ClassB 的基類， ClassB 實現了一個方法 hello() 。 ClassC 是一個獨立的類，它與 ClassB 有一種關聯關係，表示 ClassB 使用了 ClassC 。

4.1.2 類圖的語法結構解析

Mermaid類圖的語法結構由四個主要部分組成：類的聲明、類成員、關係的聲明和修飾符的使用。

例如，類的聲明如下：

classDiagram
ClassA {
    <<abstract>>
    -String internalVar
    #String protectedVar
    +String publicMethod()
}

這裏， ClassA 被定義為一個抽象類（ <<abstract>> ），具有私有變量 internalVar 、保護變量 protectedVar 和公共方法 publicMethod() 。

關係的聲明使用以下語法：

ClassA --> ClassB : association
ClassA *-- ClassB : aggregation
ClassA o-- ClassB : composition
ClassA .. ClassB : dependency

修飾符包括 <<abstract>> , <<interface>> , <<service>> 等，它們可以在類名前後添加。

4.2 類圖的實際應用

4.2.1 屬性和方法的標註方法

為了清晰地展示類的內部結構，我們需要正確地標註屬性和方法。在Mermaid中，屬性和方法的聲明遵循特定的規則：

classDiagram
ClassA {
    -String privateVar
    #String packageVar
    +String publicVar
}
ClassA : +void publicMethod()
ClassA : -void privateMethod()

這裏，以 + 開頭的表示公共成員，以 - 開頭的表示私有成員， # 表示保護成員。

4.2.2 類圖的複用和模塊化技巧

在複雜的系統中，類圖可能會非常龐大。為了提高可讀性和可維護性，我們可以使用類的複用和模塊化技術。

classDiagram
ClassX <|-- ClassA : extends
ClassY <|-- ClassB : implements
<<Interface>> ClassI
ClassX .. ClassI : uses

在這個例子中， ClassX 擴展自 ClassA ， ClassB 實現了 ClassI 接口。類圖中可以使用模塊化來組織類，比如使用包（package）的概念。

classDiagram
class ClassX {
    <<abstract>>
    -String privateVar
    #String packageVar
    +String publicVar
}
class ClassY {
    -int privateVar
    #String packageVar
    +void publicMethod()
}
ClassX --|> ClassY : extends

使用Mermaid，我們可以創建清晰、簡潔的類圖，以有效地展示覆雜系統的設計。通過這些基礎知識和技巧，開發者能夠更好地組織代碼，確保良好的設計實踐和可維護性。

5. 甘特圖創建與實戰

5.1 Mermaid甘特圖基礎

5.1.1 甘特圖的組成和關鍵概念

甘特圖（Gantt Chart）是一種常用的項目管理工具，它以條形圖的形式展示項目、任務或活動的計劃安排。在Mermaid中創建甘特圖，首先需要理解其組成元素和關鍵概念。

在甘特圖中，橫軸通常表示時間，而縱軸表示任務或項目。每個任務通常用一個條形圖表示，其長度對應任務的持續時間。任務之間的依賴關係可以通過甘特圖直觀展示，而任務的開始和結束日期、里程碑等關鍵時間點也會清晰標示。

5.1.2 甘特圖的時間線和任務表示

在Mermaid中，甘特圖的時間線通常由一系列的任務組成。每個任務都有明確的開始時間、持續時間和結束時間。這些時間信息可以手動指定，也可以通過邏輯關係自動計算得出。

任務的表示方法非常直觀。在Mermaid的代碼中，通過定義任務名稱、起始日期和持續時間，Mermaid會自動根據這些參數繪製出相應的條形圖。例如：

gantt
    title 項目開發計劃
    dateFormat  YYYY-MM-DD
    section 設計階段
    UI設計          :done, des1, 2023-01-01, 20d
    數據庫設計       :active, des2, after des1, 15d
    section 開發階段
    前端開發          :des3, after des1, 30d
    後端開發          :des4, after des2, 30d
    section 測試階段
    單元測試          :des5, after des3, 10d
    集成測試          :des6, after des4, 10d

在上述代碼中，定義了一個包含設計、開發和測試三個階段的項目計劃。每個任務都有一個描述（如 UI設計 ）、狀態（如 :done 表示已完成）、一個唯一標識（如 des1 ）、開始日期和持續時間。

5.2 甘特圖的進階應用

5.2.1 依賴關係和里程碑的定義

在項目管理中，任務之間往往存在依賴關係。在Mermaid甘特圖中，可以通過指定任務之間的依賴來展示這種邏輯關係。例如，我們可以在任務條形圖後面用“>”符號指定依賴的任務：

gantt
    title 建築項目時間線
    dateFormat  YYYY-MM-DD
    excludes weekends 2023-01-05, 2023-01-06, 2023-01-12, 2023-01-13
    section 地基工作
    挖掘地基          :done, des1, 2023-01-01, 3d
    澆築混凝土        :des2, after des1 > 2d, 3d
    section 主體結構
    鋼筋工程          :des3, after des2 > 3d, 5d
    混凝土澆築        :des4, after des3 > 1d, 3d
    section 內外裝飾
    內牆粉刷          :des5, after des4 > 2d, 4d
    室內裝修          :des6, after des5 > 3d, 6d

此外，里程碑在項目中起到關鍵節點的作用。在Mermaid中，可以通過 里程碑 關鍵字來定義一個里程碑任務。這在甘特圖中通常用一個小菱形符號表示：

gantt
    title 軟件開發時間線
    dateFormat  YYYY-MM-DD
    section 需求分析
    需求收集          :done, des1, 2023-01-01, 3d
    需求分析          :des2, after des1, 5d
    section 設計
    系統架構設計       :des3, after des2, 5d
    界面設計          :des4, after des3, 4d
    section 開發
    前端開發           :des5, after des4, 10d
    後端開發           :des6, after des5, 10d
    section 測試
    功能測試           :des7, after des6, 7d
    性能測試           :des8, after des7, 5d
    section 部署
    上線準備           :crit, des9, after des8, 3d
    正式上線           :milestone, des10, after des9, 1d

在上例中， 上線準備 後面加上了 crit 關鍵字表示這是一個關鍵任務，而 正式上線 則被定義為一個里程碑，因為它標誌着項目的重大事件。

5.2.2 甘特圖的樣式調整和交互功能

為了更好地展示和管理項目，Mermaid甘特圖支持多種樣式調整和交互功能，從而提供更清晰的視覺效果和用户體驗。在Mermaid中，用户可以通過自定義樣式來增強甘特圖的表現力。

例如，可以使用CSS類來控制條形圖的顏色、邊框樣式、文字顏色等：

gantt
    title 項目管理甘特圖
    dateFormat  YYYY-MM-DD
    style section
    color:#f96,stroke:#333,stroke-width:2px
    style task
    color:blue,stroke:#333,stroke-width:1px
    section 研發階段
    需求分析          :des1, 2023-01-01, 10d
    系統設計          :des2, after des1, 12d
    section 開發階段
    前端開發          :des3, after des1, 20d
    後端開發          :des4, after des2, 20d
    section 測試階段
    集成測試          :des5, after des3, 15d
    用户驗收測試      :des6, after des5, 5d

此外，Mermaid甘特圖還支持交互功能。例如，點擊任務條形圖可以顯示該任務的詳細信息，或者鏈接到其他文檔和頁面。這些交互功能通常需要結合JavaScript和Mermaid API實現。

對於更復雜的項目，可能需要結合Mermaid提供的各種配置選項，比如任務的進度顯示、鏈接、註釋等，來創建一個豐富的、可交互的甘特圖。這將有助於項目管理者和團隊成員更有效地跟蹤項目進度，從而提高項目成功的可能性。

6. Mermaid集成能力與擴展應用

Mermaid不僅能夠創建各種圖表，還具有強大的集成和擴展能力，使得開發者和內容創作者能夠將圖表無縫集成到各種環境和應用中。本章我們將探討Mermaid的集成能力，並介紹如何利用擴展和API功能來增強其在不同場景下的應用。

6.1 Mermaid的集成能力介紹

6.1.1 集成到Markdown和文檔工具

在現代文檔創作中，Markdown因其簡潔性和易於維護而備受歡迎。Mermaid允許我們直接在Markdown文件中嵌入圖表代碼，通過Markdown解析器轉換為圖表。例如，在Markdown文件中嵌入流程圖代碼塊如下：

graph TD
    A[開始] --> B{條件判斷}
    B -->|條件1| C[處理流程1]
    B -->|條件2| D[處理流程2]
    C --> E[結束]
    D --> E

在許多現代文檔編輯器中，如VSCode，Typora等，已經支持Mermaid圖表的渲染。用户只需在文檔中輸入上述代碼塊，即可直接查看渲染後的圖表。

6.1.2 集成到版本控制系統

版本控制系統（如Git）是軟件開發中的重要工具。Mermaid可以集成到版本控制系統中，以便跟蹤文檔中的圖表變更。開發者可以在代碼倉庫中存儲圖表的源代碼，並通過Mermaid的解析器將源代碼轉換為可視化圖表。

例如，在Git倉庫中維護一個README.md文件，其中包含Mermaid圖表代碼，每次提交或合併請求時，都可以清晰地看到圖表的變化，確保文檔的同步更新。

6.2 Mermaid插件與擴展應用

6.2.1 第三方插件的安裝與使用

Mermaid支持多種第三方插件，這些插件可以擴展Mermaid的功能或與其他工具集成。例如，VSCode的Mermaid Preview插件可以在編輯器中實時預覽Mermaid圖表。安裝該插件後，用户在編輯Markdown文件時，可以通過快捷鍵或右鍵菜單預覽圖表。

6.2.2 自定義擴展和API的開發

Mermaid提供了API接口，允許開發者進行更深層次的集成。用户可以通過編寫自定義腳本，與Mermaid的API進行交互，實現如動態數據綁定、交互式圖表更新等功能。

例如，一個基於網頁的項目可能會使用JavaScript與Mermaid API結合，當用户交互觸發時，動態生成或更新Mermaid圖表，以此來展示實時數據或反饋。

6.3 Mermaid API與JavaScript庫應用

6.3.1 通過API編程動態生成圖表

Mermaid的API允許開發者從JavaScript代碼中生成和操作圖表。這意味着可以根據需要，根據數據動態創建圖表。下面是一個簡單的例子：

mermaid.initialize({startOnLoad:true});
var chart = `
graph LR
    A[開始] --> B[步驟1]
    B --> C[步驟2]
    C --> D[結束]
`;
mermaid.parse(chart);

在實際應用中，圖表的數據源可以是數據庫、API調用結果或其他實時數據源，根據數據動態生成圖表能夠用於報告、數據可視化等場景。

6.3.2 結合JavaScript庫實現更豐富的功能

將Mermaid與流行的JavaScript庫（如jQuery, React, Angular等）結合使用，可以實現更復雜的用户界面和用户體驗。例如，在React應用中，可以利用Mermaid的API來渲染圖表組件，同時結合React的狀態管理，使圖表能夠響應用户交互。

下面是一個在React中使用Mermaid的簡單例子：

import React, { useState, useEffect } from 'react';
import mermaid from 'mermaid';

const MermaidChart = () => {
  const [chartText, setChartText] = useState(`
    graph LR
        A[開始] --> B{判斷}
        B -->|是| C[執行]
        B -->|否| D[退出]
  `);

  useEffect(() => {
    mermaid.initialize({ startOnLoad: true });
    mermaid.init(undefined, document.querySelector('#mermaid-chart'));
  }, []);

  return <div id="mermaid-chart" className="mermaid">{chartText}</div>;
};

export default MermaidChart;

在這個例子中，圖表會隨着 chartText 狀態的變化而更新，可以根據外部事件或應用狀態變化來動態改變圖表內容。

通過本章節的介紹，我們可以看到Mermaid不僅提供了多樣化的圖表類型，而且其集成和擴展能力使得它在各種應用場景中都有廣泛的使用。
