一、 實驗目的

1.驗證VLAN間通信的實現方法；

2.學習在思科路由器上該協議的使用方法。

二、實驗環境

• Cisco Packet Tracer 模擬器

三、實驗內容

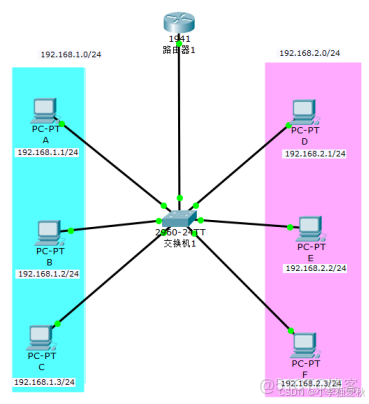

（1）第一步：建立網絡拓撲，如圖1所示：

圖1

（2）第二步：使用命令行配置兩個子接口，如圖2，圖3所示：

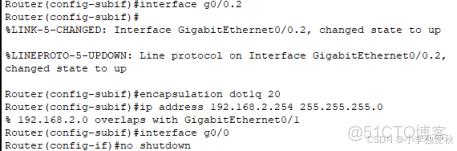

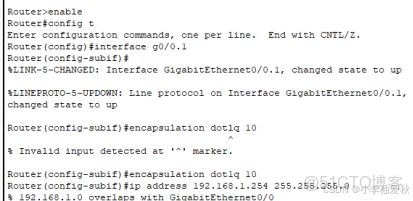

圖2

圖3

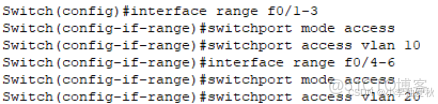

（3）第三步：VLAN的分配和實驗22一模一樣，這裏不多描述，解釋設置及設置assess如圖4，設置接口類、f0/7為trunk如圖5所示：

圖4

圖5

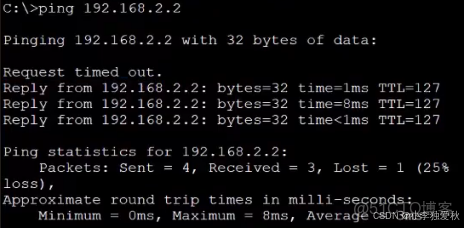

（4）第四步：左邊主機可以ping通右邊，如圖6所示：

圖6

（5）第五步：發送簡單的PDU，下面的PDU報文分別在原設備，交換機，路由器的詳細信息顯示，如圖7，圖8，圖9所示：

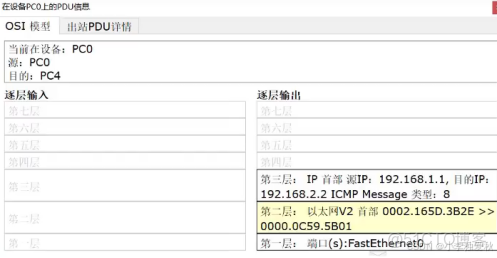

圖7

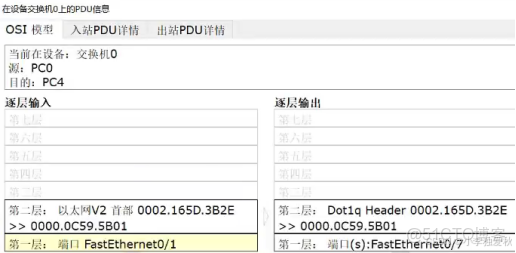

圖8

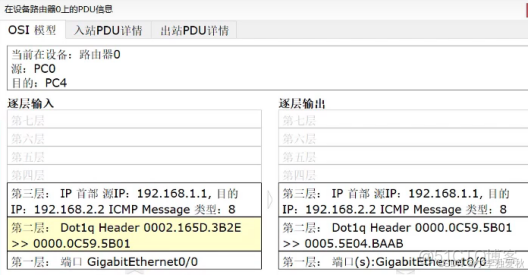

圖9

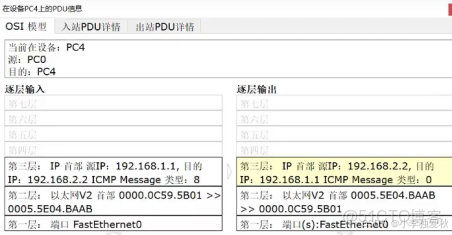

（6）第六步：接着PDU到達目的主機，並且查看PDU詳細信息，如圖10，圖11所示：

圖10

圖11

四、實驗體會

通過本次思科仿真實驗，我深入瞭解了VLAN間通信的實現方法，特別是“單臂路由”技術的應用。以下是我在實驗中的一些體會與總結：

1. 單臂路由的概念和實踐：

   在這次實驗中，採用單臂路由的方式，通過配置路由器的子接口實現不同VLAN之間的通信，使我理解了這種方法的工作原理和優勢。單臂路由通過一條物理連接與多個VLAN進行邏輯分離，有效節省了硬件資源。

2. 命令行配置的熟悉度提升：

   使用命令行配置路由器和VLAN佈線加深了我對CLI（命令行接口）的理解。通過具體命令操作，我對路由器子接口的創建和VLAN的配置流程有了更深入的認識。

3. VLAN配置的重要性：

   實驗中設置VLAN的分配和接口模式（如trunk模式）對VLAN間通信至關重要。通過觀察VLAN如何通過交換機和路由器進行通信，我意識到了合理配置VLAN的必要性，尤其是在執行trunking時確保不同VLAN的數據能夠正確地通過單一鏈路傳輸。

4. 數據包的流動分析：

   觀察和分析從源主機到目標主機的數據包，特別是在不同設備之間的傳輸（如在交換機和路由器中），讓我對數據包在網絡中如何被封裝、傳遞和解封裝的過程有了更清晰的認識。這種理解是掌握網絡通信的基礎。

本次實驗加深了我對VLAN間通信和單臂路由的理解，並增強了我在網絡配置和數據包分析方面的能力。這些知識和技能對於我今後深入學習和從事網絡管理工作至關重要。我期待在後續的學習中，繼續探索更復雜的網絡結構和先進技術，不斷提升自己的專業水平。
