本週為第四課的第三週內容，這一課所有內容的中心只有一個：計算機視覺。應用在深度學習裏，就是專門用來進行圖學習的模型和技術，是在之前全連接基礎上的“特化”，也是相關專業裏的一個重要研究大類。
這一整節課都存在大量需要反覆理解的內容和機器學習、數學基礎。 因此我會盡可能的補足基礎，用比喻和實例來演示每個部分，從而幫助理解。
第三週的內容將從圖像分類進一步拓展到目標檢測（Object Detection） 這一更具挑戰性的計算機視覺任務。
與分類任務只需回答“圖中有什麼”不同，目標檢測需要同時解決“ 有什麼”以及“在什麼位置”兩個問題，因此在模型結構設計、訓練方式和評價標準上都更為複雜。
本篇的內容關於目標定位與特徵點檢測。

1.目標定位

這個標題想必不用解釋，在原本的分類算法中，我們構建模型來識別輸入的圖像“”是什麼“，而現在，我們想進一步進行定位，找到檢測內容在圖像中的位置。
這並不是另起爐灶，而是在原本的分類基礎上的進一步發展，因此在這部分，我們就來看看如何從”是什麼“到”在什麼位置“。

1.1 圖像分類的傳播邏輯

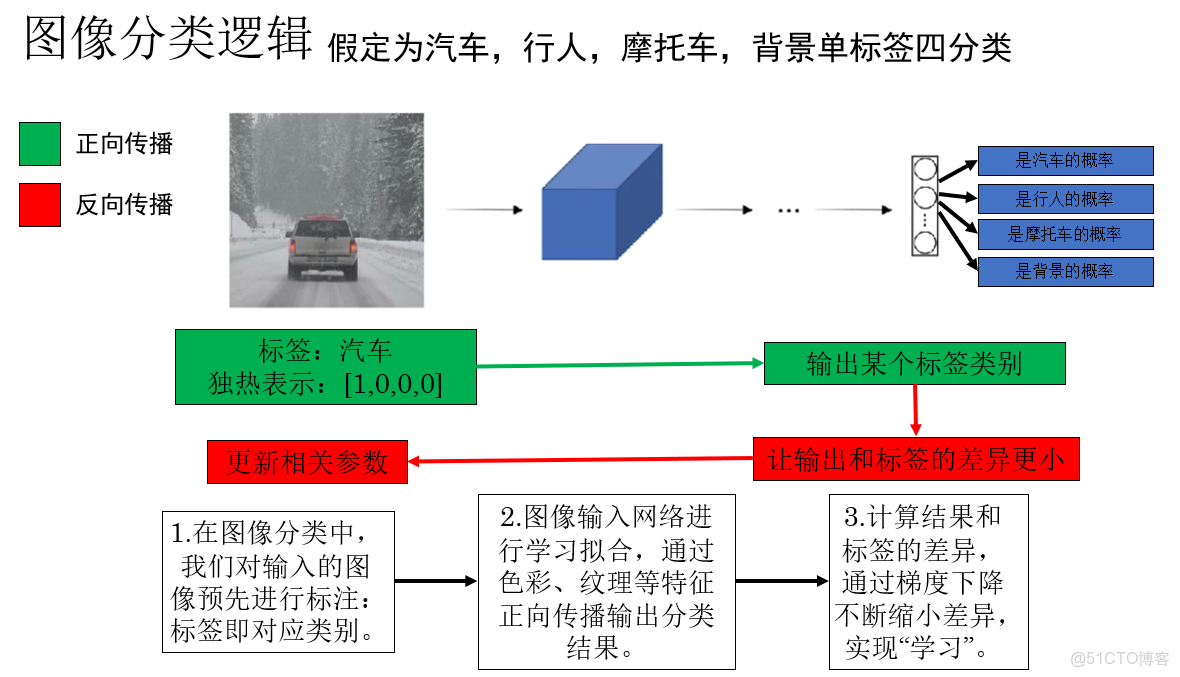

圖像分類的邏輯對我們來説早就不陌生了，我們再簡單梳理一遍，來看這樣課程裏這樣一個例子:

你會發現，在監督學習中，我們對每個樣本都規定了它的”標準答案“。

因此，網絡才能在”傳播——對比——改正“這樣的循環中不斷學習，最終實現分類。

用通俗的話來説，這其中的一個關鍵點在於：模型並不知道汽車是什麼，但是你通過標籤告訴它：這是汽車。

而目標定位也是同樣的邏輯：我們不僅要通過標籤告訴模型什麼是汽車，還要告訴它汽車在哪。

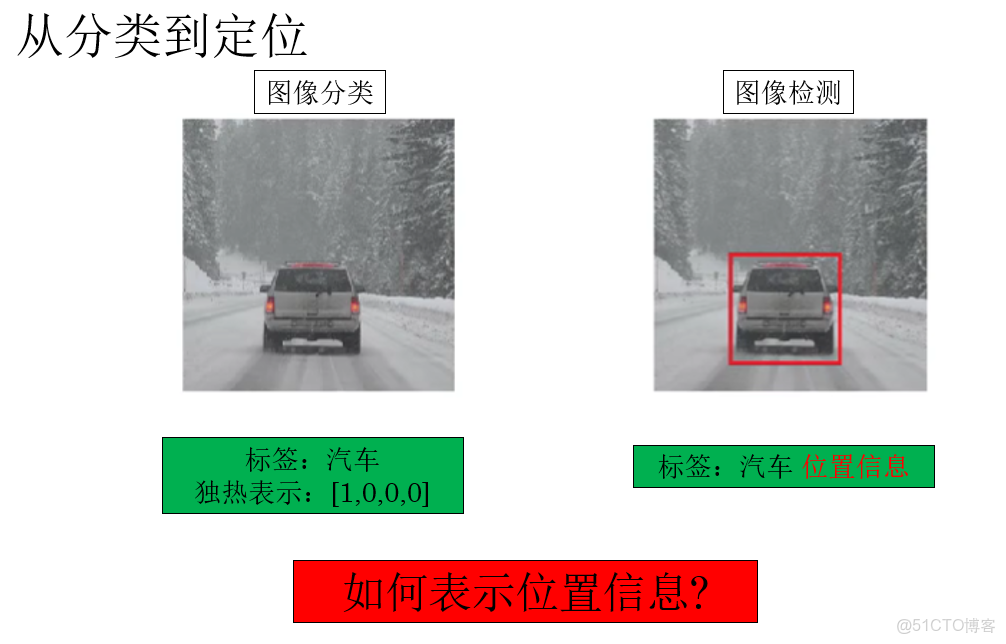

1.2 從分類到定位

通過上一部分的瞭解，我們知道，要實現從分類到定位的邏輯，首先就要在標籤中增加檢測目標的位置信息。

我們知道，在分類問題中，可以用標籤 0 和 1 來表示二分類，用獨熱編碼來表示多分類。

但顯然，表示目標在圖像中的位置是一個更復雜，需要更多參數的問題。

你可能會想，可不可以在標籤中增加四個參數對，來表示檢測目標的四角？

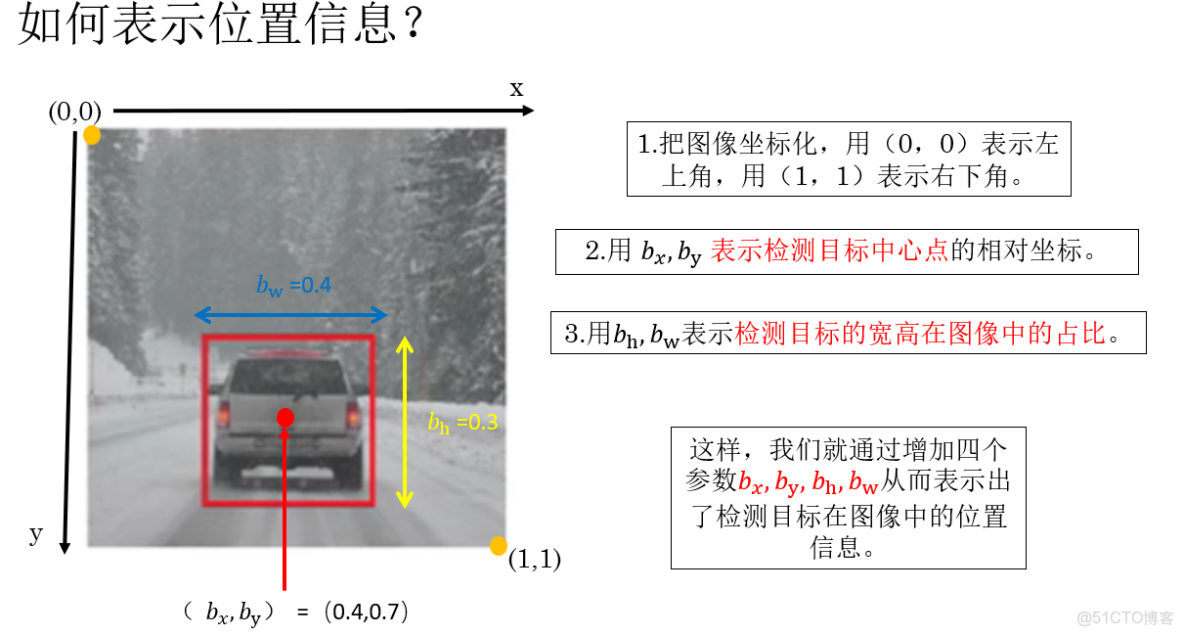

這的確是一種方法，但實際上，我們使用的是另一種參數量更少且更普適的方法：

再規範一下：

在目標檢測中，通常使用一個邊界框（Bounding Box） 來描述目標在圖像中的位置與大小。

相比直接記錄四個頂點座標，更常見也更通用的做法是用中心點 + 寬高來表示：

1. \(b_x\)：表示目標邊界框中心點在水平方向上的位置，通常是相對於整張圖像寬度的歸一化座標，取值範圍為 \([0,1]\)。
2. \(b_y\)：表示目標邊界框中心點在垂直方向上的位置，同樣是相對於圖像高度歸一化後的座標。
3. \(b_w\)：表示目標邊界框的寬度，一般以圖像寬度為基準進行歸一化，用來描述目標在水平方向上所佔的比例。
4. \(b_h\)：表示目標邊界框的高度，同樣以圖像高度為基準歸一化，用來描述目標在垂直方向上所佔的比例。

通過這四個參數，模型不僅能夠判斷“是什麼”，還可以同時給出“在什麼位置、佔多大範圍”，從而完成最基本的目標定位任務。

1.3 定位問題的完整樣本標籤

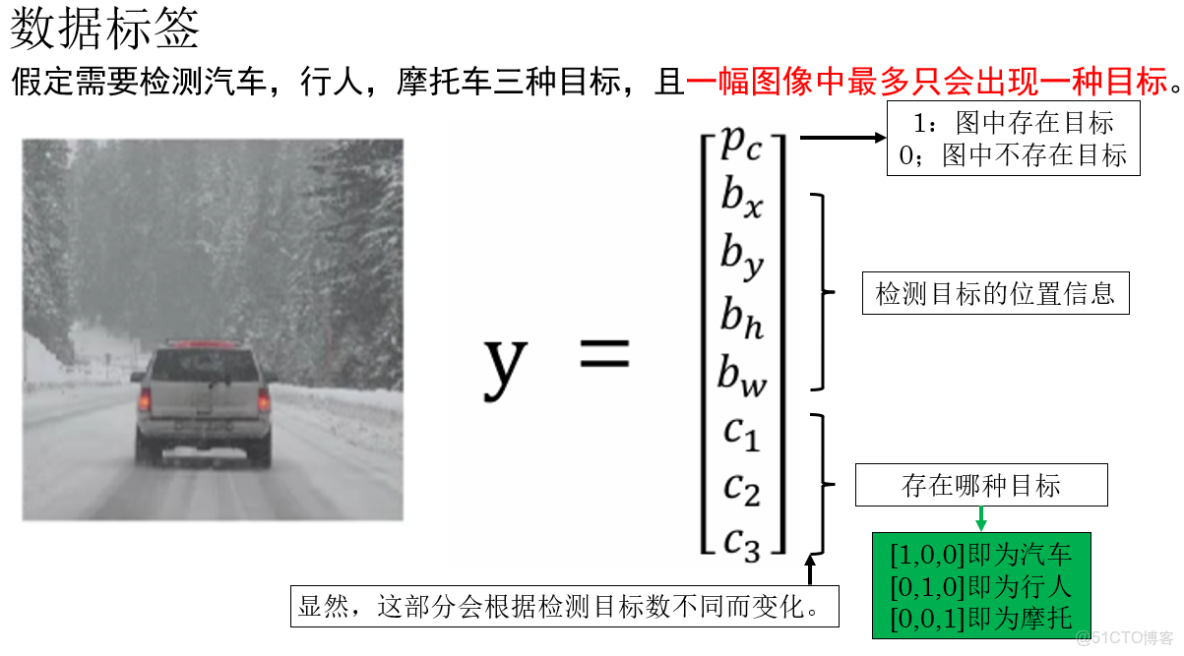

瞭解瞭如何表示檢測目標在圖像中的位置信息後，繼續延續上面的例子，來看看如何完整地表示一個樣本的標籤：

同樣再次列舉一下：
在單目標檢測的設定下，一個樣本的標籤通常由以下幾部分組成：

1. \(p_c\)：表示當前圖像中是否存在需要檢測的目標，這是一個二值變量，通常取值為 \(0\) 或 \(1\)。
   當 \(p_c = 1\) 時，表示圖像中確實存在目標，此時後續的位置信息和類別信息才是“有效”的；
   當 \(p_c = 0\) 時，表示圖像中不存在目標，其餘參數通常被忽略或置為 0。
2. \(b_x,b_y,b_h,b_w\) :表示檢測目標的位置信息。
3. \(c_n\)：表示目標所屬的類別信息。
   在二分類問題中，它可以是一個標量；
   在多分類問題中，通常採用獨熱編碼 的形式，用一個向量來表示目標屬於哪一類。

因此，在單目標檢測任務中，一個完整的標籤可以被表示為：

\[y=(p_c,b_x,b_y,b_w,b_h,c_1,c_2,…,c_n)\]

它同時包含了是否存在目標、目標的位置與尺度，以及目標的類別信息。

這樣，我們就在數據層面上為目標檢測問題完成了準備工作。
為了邏輯的完整性，下一步網絡如何學習目標檢測的問題就放在下一篇來展開。
下面我們簡單拓展一下課程裏提到的另一項應用：特徵點檢測。

2.特徵點檢測（Keypoint Detection）

在我們瞭解瞭如何對圖像中的目標進行定位後，結合實際，你會發現在很多實際任務中，我們關注的目標並不是汽車、行人這類需要用邊界框描述的宏觀物體，而是一些更精細、更局部的結構，例如：

• 人的眼角、瞳孔
• 人體的關節位置
• 筆尖的位置
• 面部輪廓上的關鍵點

這類目標本身幾乎不具備“面積”或“尺寸”概念，用一個邊界框來描述反而顯得冗餘。
在這種情況下，目標往往可以直接用一個二維座標點來表示。

因此，與目標檢測類似，我們同樣可以通過人工標註關鍵點座標，構建訓練樣本，讓神經網絡學習這個關鍵點是否存在，以及如果存在，它在圖像中的具體位置。

從建模角度看，特徵點檢測本質上是一個對連續座標進行預測的迴歸問題。

這種任務，就叫特徵點檢測（Keypoint Detection）。

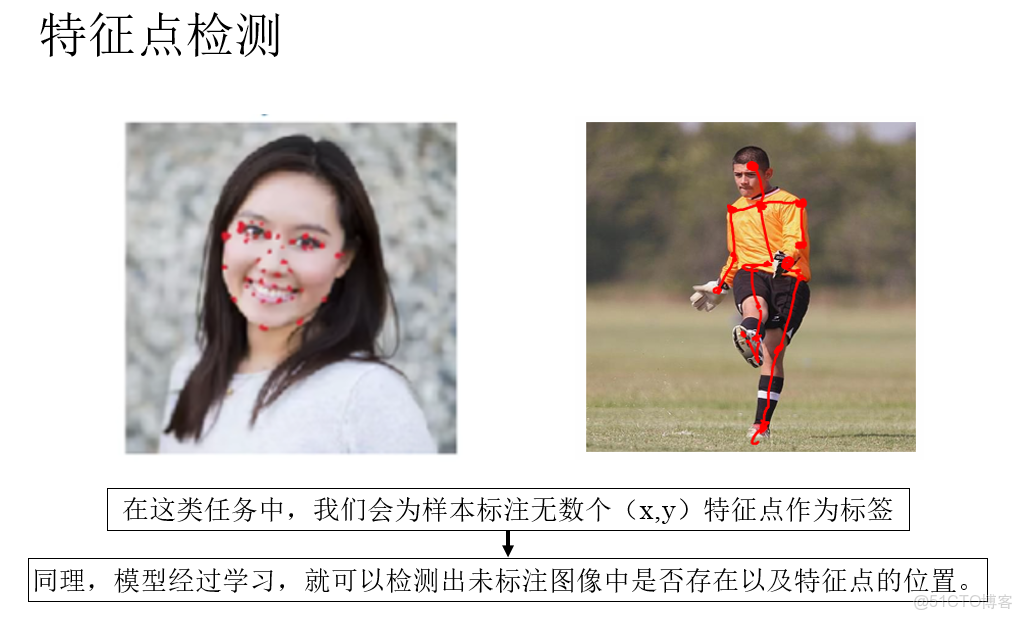

來看課程裏這樣一個例子：

我們可以通過檢測得到的特徵點做進一步應用，比如根據面部特徵點分佈判斷人的表情，根據人的關節特徵點位置預測人的動作等等。

3.總結

概念	原理	比喻
圖像分類	通過標籤告訴模型“輸入圖像是什麼”，模型在傳播—對比—修正中學習從圖像到類別的映射關係	像給學生一張照片，並直接告訴他：“這是汽車”
目標定位	在分類的基礎上，進一步通過標籤告訴模型目標在圖像中的什麼位置	不僅説“這是汽車”，還用手指指出“汽車在這裏”
邊界框（Bounding Box）	用一個矩形區域描述目標的位置與大小，統一表示空間信息	在照片上用框把目標圈出來
\(b_x, b_y\)	描述目標中心點在圖像中的相對位置（歸一化座標）	用“地圖座標”標出目標的中心點
\(b_w, b_h\)	描述目標在水平方向和垂直方向所佔的比例	告訴別人這個框“有多寬、多高”
中心點 + 寬高表示法	相比四個角座標，參數更少、形式更統一，便於網絡學習	不報四個角地址，而是説“在市中心，方圓兩公里”
\(p_c\)（目標存在性）	指示圖像中是否存在需要檢測的目標，決定後續標籤是否有效	先確認“房間裏有沒有人”，再討論他站在哪
類別向量 \(c_1,\dots,c_n\)	表示目標屬於哪一類，可用標量或獨熱編碼	給被圈出來的目標貼上“身份標籤”
特徵點檢測	不用邊界框，而是直接預測關鍵點的二維座標	不給人畫框，只標出“眼睛、關節、筆尖的位置”
