一、項目概覽：認識開源數據提取利器

1.1 工具簡介

WebPlotDigitizer是一款強大的圖像數字化工具，能夠從各類圖表圖片中自動提取數值數據。無論是科研論文中的實驗曲線、工程報告裏的趨勢圖表，還是歷史文獻中的手繪圖形，都可以通過這款開源工具轉化為可編輯的數字數據。作為開源可視化領域的實用工具，它支持XY座標系、極座標、三元圖等多種圖表類型，是科研工作者和數據分析愛好者的得力助手。

1.2 核心技術棧

• JavaScript：項目主要開發語言，負責實現圖像分析和數據處理的核心邏輯
• HTML/CSS：構建用户交互界面
• Electron框架：可將網頁打包為桌面應用的開發工具，使WebPlotDigitizer能跨平台運行
• Node.js：提供後端運行環境，支持命令行操作和批量處理功能

知識卡片

• 項目定位：開源圖像數據提取工具
• 核心功能：從圖片中提取數值數據
• 技術特色：計算機視覺輔助的數據識別算法
• 適用場景：科研數據分析、圖表數字化、文獻數據提取

二、環境準備：系統要求與依賴配置

2.1 系統兼容性矩陣

2.2 開發環境依賴

基礎依賴

• Node.js：JavaScript運行環境，v12.0.0或更高版本
• npm：Node.js包管理工具，通常隨Node.js一起安裝
• Git：版本控制工具，用於獲取項目源代碼

安裝驗證

在終端中執行以下命令，驗證依賴是否已正確安裝：

node -v  # 檢查Node.js版本
npm -v   # 檢查npm版本
git -v   # 檢查Git版本

✓ 檢查點：執行完上述命令應看到相應的版本號輸出，無錯誤提示

知識卡片

• 依賴管理：使用npm管理項目依賴包
• 版本控制：通過Git獲取最新源代碼
• 環境隔離：推薦使用nvm管理Node.js版本
• 安裝幫助：遇到問題可參考項目的DEVELOPER_GUIDELINES.md文檔

三、部署流程：從源碼到運行

3.1 獲取項目代碼

操作目的：將WebPlotDigitizer源代碼下載到本地計算機

git clone https://gitcode.com/gh_mirrors/web/WebPlotDigitizer.git
cd WebPlotDigitizer

✓ 檢查點：執行完此步驟後，當前目錄應包含項目文件，可通過ls命令查看文件列表

⚠️ 警告：請確保網絡連接正常，克隆過程可能需要幾分鐘時間。如果克隆失敗，可嘗試檢查Git配置或使用其他網絡方式。

3.2 安裝項目依賴

操作目的：安裝運行WebPlotDigitizer所需的第三方庫和工具

# 安裝主項目依賴
npm install

# 安裝Electron應用依賴
cd electron
npm install
cd ..

✓ 檢查點：執行過程中無錯誤提示，最後顯示"added xxx packages"等成功信息

3.3 啓動應用程序

操作目的：啓動WebPlotDigitizer應用，開始使用圖像數字化功能

# 通過npm腳本啓動
npm start

✓ 檢查點：應用啓動後會自動打開瀏覽器窗口，顯示WebPlotDigitizer的主界面

知識卡片

• 源碼獲取：使用git clone命令獲取項目
• 依賴安裝：npm install命令安裝所有必要組件
• 應用啓動：npm start命令啓動開發服務器
• 項目結構：主代碼位於app/javascript目錄下

四、高級配置：個性化工具設置

4.1 可視化界面配置

WebPlotDigitizer提供了直觀的圖形界面配置方式，通過菜單欄的"設置"選項可以訪問配置面板。在這裏，你可以調整：

• 數據導出格式（CSV、Excel、JSON等）
• 圖像顯示選項（網格、座標、縮放比例）
• 自動檢測參數（靈敏度、閾值、點大小）
• 快捷鍵自定義

4.2 手動配置方案

對於高級用户，WebPlotDigitizer支持通過配置文件進行更精細的設置。配置文件位於以下路徑：

app/config.json

⚠️ 警告：手動編輯配置文件可能導致應用異常，請在修改前備份原始文件。建議優先使用可視化界面進行配置。

知識卡片

• 配置方式：支持圖形界面和手動編輯兩種配置方式
• 配置文件：JSON格式，位於app/config.json
• 恢復默認：刪除配置文件後重啓應用可恢復默認設置
• 高級選項：手動配置可訪問更多高級參數

五、排障指南：故障排除決策樹

5.1 啓動問題排查流程

應用無法啓動
├── 檢查Node.js版本 → 版本過低 → 升級Node.js至v12+
│     └─ 版本正常 → 檢查依賴安裝
├── 依賴問題
│     ├── 刪除node_modules文件夾 → 重新執行npm install
│     └─ 檢查網絡連接 → 確保能訪問npm倉庫
└── 端口衝突
      ├── 查找佔用端口進程 → 關閉佔用進程
      └─ 修改配置文件中的端口號 → 重新啓動

5.2 常見錯誤及解決方法

錯誤1：npm start執行後無響應

• 可能原因：端口被佔用
• 解決方法：修改配置文件中的端口號，或使用lsof -i:3000查找並關閉佔用進程

錯誤2：圖像無法加載

• 可能原因：瀏覽器安全限制
• 解決方法：使用Chrome瀏覽器，或啓動時添加--allow-file-access-from-files參數

錯誤3：數據提取結果不準確

• 可能原因：圖像質量低或參數設置不當
• 解決方法：提高圖像對比度，調整檢測閾值，或使用手動校正工具

知識卡片

• 排障原則：從簡單到複雜，逐步排查
• 資源獲取：項目GitHub Issues中有更多問題解決方案
• 社區支持：可通過項目Discussions尋求幫助
• 日誌查看：按F12打開開發者工具查看控制枱錯誤信息

六、擴展應用：創意使用場景

6.1 科研數據復活計劃

場景描述：許多老舊文獻中的圖表只有印刷版本，無法直接獲取原始數據。使用WebPlotDigitizer可以將這些歷史數據"復活"，實現：

• 文獻圖表的數字化存檔
• 跨年代數據的對比分析
• 舊數據的重新可視化呈現

實施步驟：

1. 掃描或拍攝文獻中的圖表
2. 使用WebPlotDigitizer提取數據點
3. 導出為CSV格式，用於進一步分析
4. 使用數據可視化工具重新繪製圖表

6.2 批量圖像數據處理

場景描述：對於包含多個相似圖表的報告或論文，可以使用WebPlotDigitizer的命令行工具實現批量處理：

# 示例：使用Node.js腳本批量處理圖表
node node_examples/batch_process.js --input ./charts --output ./data

應用價值：

• 節省大量手動處理時間
• 確保處理方法的一致性
• 可集成到自動化數據分析流程中

知識卡片

• 批量處理：node_examples目錄下有批量處理腳本示例
• 腳本擴展：可根據需求修改JavaScript腳本定製功能
• 數據整合：提取的數據可導入Excel或統計軟件進一步分析
• 應用案例：地質學中的巖芯圖像分析、經濟學中的趨勢圖表提取

七、使用教程：從入門到精通

7.1 快速上手指南

1. 加載圖像：點擊"文件"→"打開圖像"，選擇需要數字化的圖表圖片

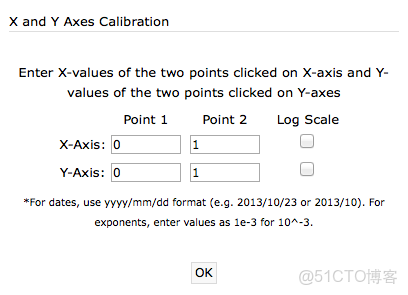

2. 定義座標軸：在"座標軸"菜單中選擇圖表類型，然後在圖像上標記座標軸的刻度點

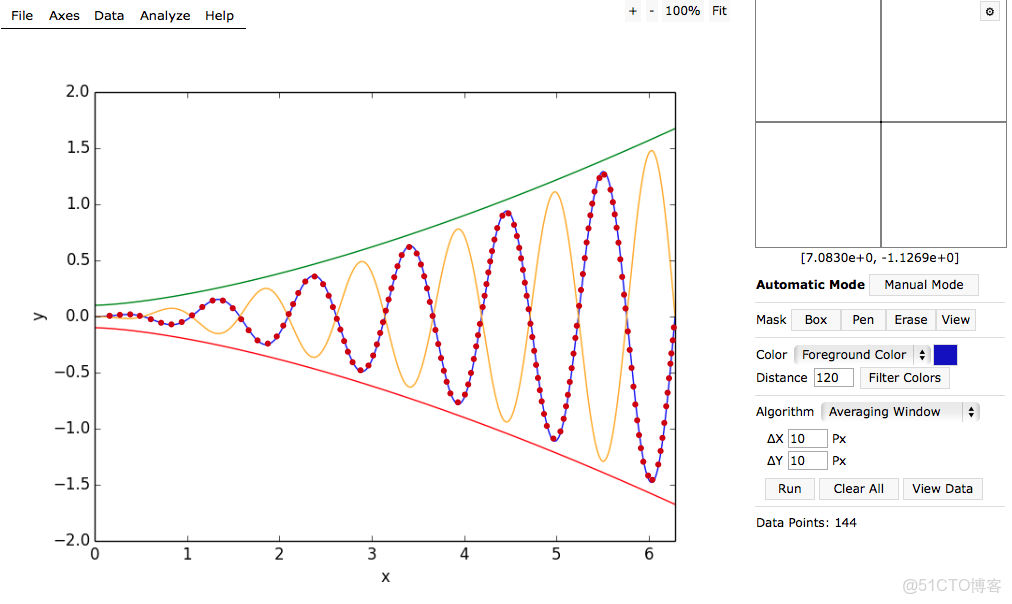

3. 提取數據點：

• 自動模式：使用"自動檢測"功能讓工具識別數據點
• 手動模式：在"手動"模式下手動點擊標記數據點

4. 導出數據：點擊"導出"按鈕，選擇合適的格式保存提取的數據

7.2 高級技巧：提高數據精度

• 圖像預處理：使用圖像編輯工具提高對比度，去除干擾元素
• 校準技巧：使用盡可能遠的座標軸點進行校準，提高整體精度
• 點羣處理：對於密集數據點，使用"點羣"功能批量選擇
• 手動校正：自動檢測後檢查關鍵數據點，手動調整偏差較大的點

✓ 檢查點：導出的數據在Excel中繪製後應與原圖趨勢基本一致
