一、 實驗目的

1.驗證VLAN間通信的實現方法；

2.學習在思科路由器上該協議的使用方法。

3.驗證VLAN間通信的實現--三層交換機。

二、實驗環境

• Cisco Packet Tracer 模擬器

三、實驗內容

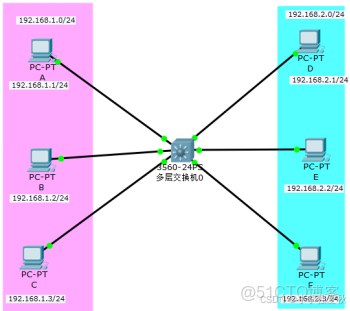

（1）第一步：建立網絡拓撲，如圖1所示：

圖1

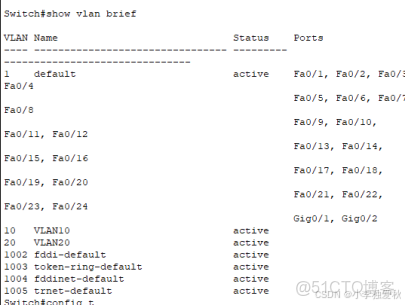

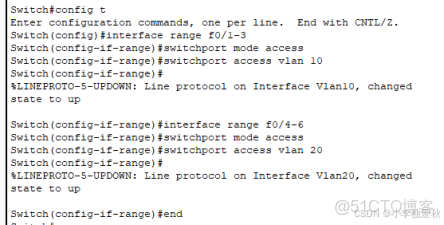

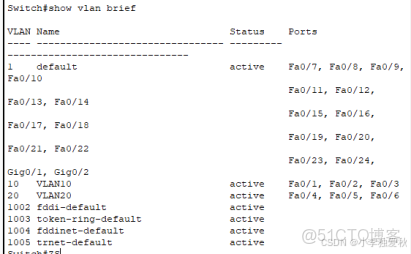

（2）第二步：與前面兩個實驗一樣，使用命令行劃分VLAN，查看劃分情況，如圖2，圖3所示；接着用命令行設置access，再查看，如圖4，圖5所示：

圖2

圖3

圖4

圖5

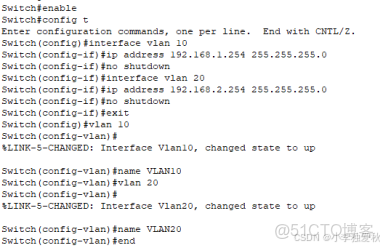

（3）第三步：用命令行開啓路由功能，如圖6所示：

圖6

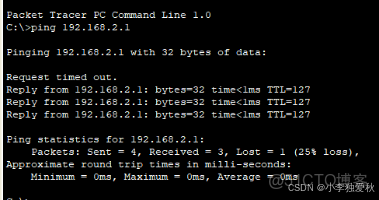

（4）第四步：左邊主機ping通右邊，如圖7所示：

圖7

（5）第五步：選擇協議，如圖8所示：

圖8

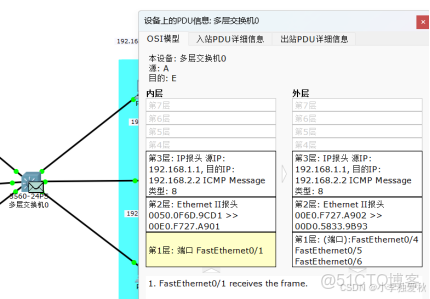

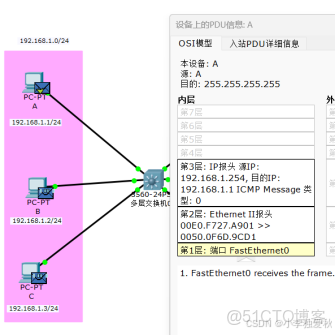

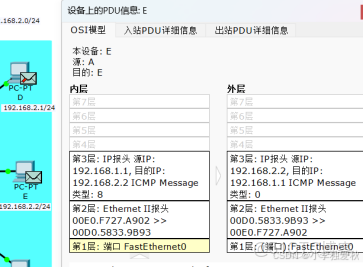

（6）第六步：發送PDU，在經過多層交換機時查看PDU詳情，如圖9所示，到達目的主機，再查看PDU信息詳情，如圖10所示：

圖9

圖10

（7）第七步：發送一個複雜的PDU，如圖11所示，發生VLAN隔離廣播域情況，如圖12所示：

圖11

圖12

四、實驗體會

通過本次思科仿真實驗，我進一步理解了基於三層交換機實現VLAN間通信的方法，並掌握了相關的配置技術。以下是我在實驗中的一些體會和總結：

1. 三層交換機的功能：

   通過使用三層交換機進行VLAN間通信，我體驗到了三層交換機在數據轉發中的強大能力。與傳統的二層交換機不同，三層交換機不僅可以進行基於MAC地址的數據轉發，還能夠進行基於IP地址的路由，這極大地提升了VLAN之間的通信效率。

2. VLAN的配置與管理：

   本實驗中對VLAN的劃分和配置過程與之前的實驗類似，依然涉及到命令行的使用。但通過三層交換機，我學會了如何有效地管理多個VLAN並確保它們之間能夠順利通信。這種管理方式不僅提高了網絡性能，還增強了網絡的靈活性。

3. 路由功能的啓用：

   開啓三層交換機上的路由功能後，使我意識到通過三層交換機進行VLAN間的路由可以有效減少網絡延遲。在實驗中，我親自展示瞭如何使用命令管理三層交換機的路由設置，並查看了VLAN之間的連通性。

4. 數據包流動的理解：

   觀察從源主機到目的主機的PDU流動及其在交換機中的轉發過程，使我更深入地理解了網絡中數據包的封裝與解封裝過程。通過查看每個設備的PDU詳情，我能清晰地看到數據在不同層次上的行為和結構變化。

5. VLAN隔離特性：

   實驗中發送複雜的PDU時，我意識到VLAN的隔離特性對於網絡安全的重要性。VLAN不僅可以有效地組織網絡，還可以通過隔離廣播域來減少潛在的網絡衝突和提供更高的安全性。這種隔離特性在實際網絡設計中非常關鍵。

綜上所述，本次實驗加深了我對VLAN間通信和三層交換機的理解，增強了我在網絡配置、數據包分析及故障排查方面的能力。未來，我期待在更復雜的網絡環境中應用所學知識，繼續提高自己的專業技能和實戰經驗。
