引言：當“秩序”走向“極端”

在上一篇文章中，我們見證了二叉搜索樹（BST）的強大——它依靠“左小右大”的秩序，在平均情況下提供了 O(log n) 的高效操作。

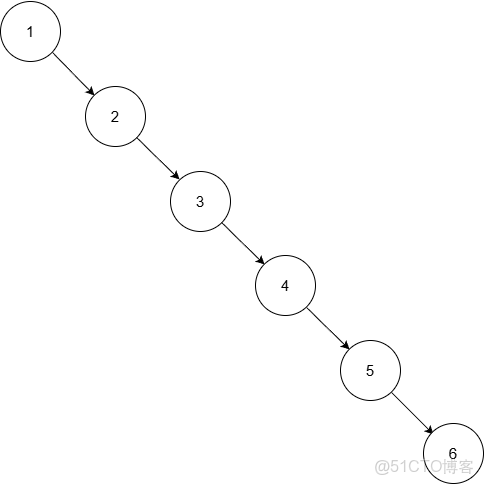

然而，這份“秩序”是脆弱的。如果我們按順序 (1, 2, 3, 4, 5) 插入數據，會發現了一個大大的問題：，BST會退化成一條單鏈表，所有操作的效率也隨之退化到 O(n)。我們精心構建的“秩序”反而成了我們的枷鎖。

數據結構之二叉搜索樹、AVL自平衡樹_遞歸

BST退化成鏈表

為了讓操作效率始終保持在O(logn)，兩位蘇聯數學家 Adelson-Velsky 和 Landis 在1962年提出了一種嚴格的自平衡結構——AVL樹。

一、平衡的“標尺”：平衡因子 (BF)

AVL 樹的實現，就是在二叉搜索樹的基礎上，增加了一條“鐵律”：
樹中任意一個節點的左、右子樹的高度差（平衡因子），其絕對值不能超過1。

平衡因子 (BF) = 左子樹高度 - 右子樹高度

因此，在一個合法的 AVL 樹中，每個節點的平衡因子 BF 只能是：

1：左子樹比右子樹高1層（左高）。
0：左、右子樹等高。
-1：右子樹比左子樹高1層（右高）。

一旦某個節點的 BF 變成了 2 或 -2，就説明樹“失衡”了，必須立刻進行調整。

二、“撥亂反正”：AVL樹的四種旋轉

AVL 樹保持平衡的秘訣，就在於它在插入或刪除後，會沿着路徑回溯，檢查路徑上所有祖先節點的平衡因子。一旦發現失衡（BF 變為 ±2），就會立即啓動“旋轉”操作，進行局部重構，使子樹恢復平衡。

旋轉的本質是在保持BST“左小右大”性質（即中序遍歷不變）的前提下，通過指針的挪移來降低子樹的高度。

根據新節點插入的位置，有四種失衡情況：

1. LL 型（左左）：右旋

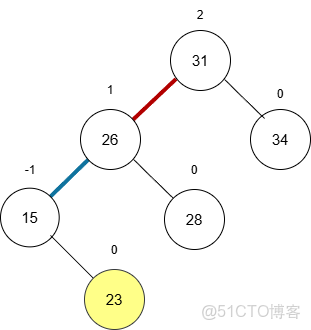

成因：新節點插入到了“失衡節點”31的左子樹的左側。
表現：31 的 BF 變為 2，31 的左孩子 26 的 BF 變為 1。

數據結構之二叉搜索樹、AVL自平衡樹_輔助函數_02

調整：對 26 進行右旋。

26 提拔為新的根。
31 降級為 26 的右孩子。
26 原來的右子樹（28）“過繼”給 31，成為 31 的左子樹。

2. RR 型（右右）：左旋

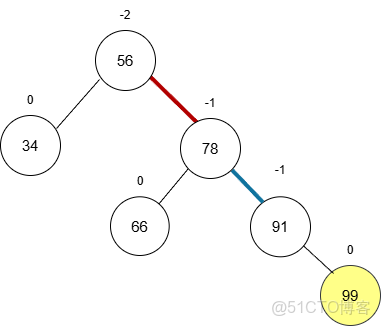

成因：新節點插入到了“失衡節點”56 的右子樹的右側。
表現：56 的 BF 變為 -2，56 的右孩子 78 的 BF 變為 -1。

數據結構之二叉搜索樹、AVL自平衡樹_遞歸_03

調整：對 56 進行左旋。

78 提拔為新的根。
56 降級為 78 的左孩子。
78 原來的左子樹（66）“過繼”給 56，成為 56 的右子樹。

3. LR 型（左右）：先左旋再右旋

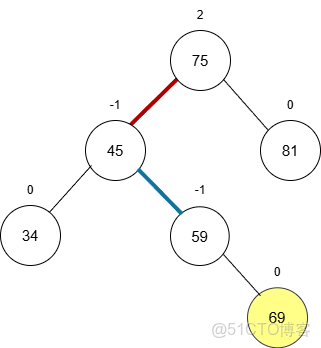

成因：新節點插入到了“失衡節點”75 的左子樹的右側。
表現：75 的 BF 變為 2，75的左孩子 45 的 BF 變為 -1。

數據結構之二叉搜索樹、AVL自平衡樹_輔助函數_04

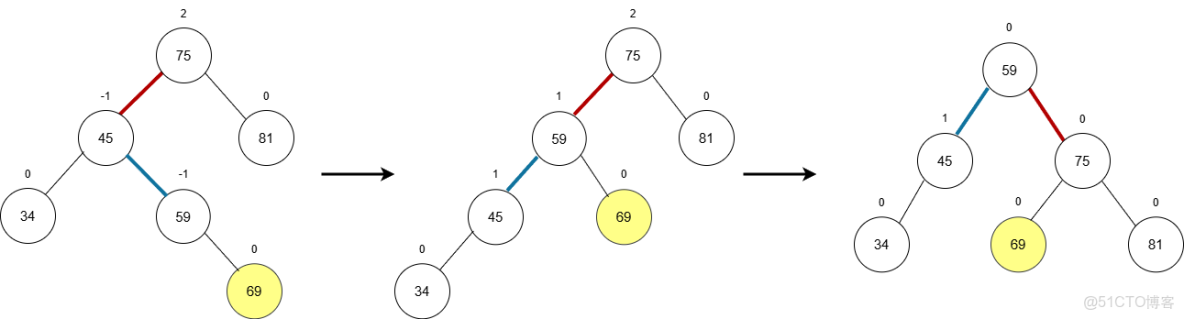

調整：

對 45 (75的左孩子) 進行一次左旋，將其轉化為 LL 型。
對 75 (失衡節點) 進行一次右旋。

數據結構之二叉搜索樹、AVL自平衡樹_子樹_05

4. RL 型（右左）：先右旋再左旋

成因：新節點插入到了“失衡節點”45 的右子樹的左側。
表現：45 的 BF 變為 -2，A 的右孩子 75 的 BF 變為 1。
調整：

對 75 (45的右孩子) 進行一次右旋，將其轉化為 RR 型。
對 45 (失衡節點) 進行一次左旋。

三、AVL樹的C語言實現

1. 結構設計

每個節點必須額外存儲 height（高度）字段，平衡因子 BF 可以通過左右子樹的 height 動態計算得出。

#include <stdio.h>
  #include <stdlib.h>
    typedef int Element;
    // 平衡二叉樹的節點結構
    typedef struct _avl_Node
    {
    Element data;
    struct _avl_Node *left, *right;
    int height; // 節點高度 (以該節點為根的子樹的最大高度)
    } AVLNode;
    // 平衡二叉樹的樹頭結構
    typedef struct
    {
    AVLNode *root;
    int count;
    } AVLTree;

2. 核心輔助函數

// 獲取節點高度（NULL節點高度為0）
static int h(AVLNode *node) {
if (node == NULL) {
return 0;
}
return node->height;
}
// 比較並取更大值
static int maxNum(int a, int b) {
return (a > b) ? a : b;
}
// 計算平衡因子
static int getBalance(const AVLNode *node) {
if (node == NULL) {
return 0;
}
return h(node->left) - h(node->right);
}
// 創建一個新節點
static AVLNode *createAVLNode(Element data, AVLTree* tree) {
AVLNode *node = (AVLNode*)malloc(sizeof(AVLNode));
if (node == NULL) {
return NULL;
}
node->data = data;
node->left = node->right = NULL;
node->height = 1; // 新節點高度默認為1
tree->count++;
return node;
}

3. 旋轉操作 (核心)

/* 左旋操作
*      px              px
*      |               |
*      x               y
*    /  \    --->    /  \
*   lx   y          x    ry
*       / \        / \
*     ly  ry     lx  ly
*/
static AVLNode *leftRotate(AVLNode *x)
{
AVLNode* y = x->right;
x->right = y->left;
y->left = x;
// 更新高度（必須先更新x，再更新y）
x->height = maxNum(h(x->left), h(x->right)) + 1;
y->height = maxNum(h(y->left), h(y->right)) + 1;
return y;
}
/*      py              py
*      |               |
*      y               x
*    /  \    --->    /  \
*   x    ry         lx   y
*  / \                  / \
* lx  rx               rx  ry
*/
static AVLNode *rightRotate(AVLNode *y)
{
AVLNode* x = y->left;
y->left = x->right;
x->right = y;
// 更新高度（必須先更新y，再更新x）
y->height = maxNum(h(x->left), h(x->right)) + 1;
x->height = maxNum(h(y->left), h(y->right)) + 1;
return y;
}

4. 插入操作 (帶平衡調整)

AVL 樹的插入，就是在 BST 插入的遞歸回溯過程中，增加了檢查平衡並執行旋轉的步驟。

// 插入的遞歸輔助函數
static AVLNode *insertAVLNode(AVLTree* tree, AVLNode *node, Element e) {
// 1. 遞歸的初始化位置
if (node == NULL) {
return createAVLNode(e, tree);
}
// 遞的過程
if (e < node->data) {
  node->left = insertAVLNode(tree, node->left, e);
  } else if (e > node->data) {
  node->right = insertAVLNode(tree, node->right, e);
  } else {
  return node; // 不允許插入重複值
  }
  // 2. 此時的代碼，已經進入到歸的過程，更新這條路徑上節點高度，同時檢測平衡因子
  // 2.1 歸過程中的節點高度的更新
  updateHeight(node);
  // 2.2 計算當前節點的平衡因子
  int balance = getBalance(node);
  // 3. 檢查是否失衡，並執行相應旋轉
  if (balance > 1) {
  // 左邊的高度大了
  if (e > node->left->data) {
  // LR
  node->left = leftRotate(node->left);
  }
  // LL
  return rightRotate(node);
  }
  if (balance < -1){
  if (e < node->right->data) {
    // RL
    node->right = rightRotate(node->right);
    }
    // RR
    return leftRotate(node);
    }
    return node;
    }
    // 對外接口：插入
    void insertAVLTree(AVLTree* tree, Element data) {
    if (tree) {
    tree->root = insertAVLNode(tree, tree->root, data);
    }
    }

5. 刪除操作 (帶平衡調整)

刪除操作與插入類似，但在刪除節點後（尤其是度為2的節點，替換前驅/後繼後），也需要在回溯路徑上檢查平衡性並進行旋轉。

// 刪除的遞歸輔助函數
static AVLNode *deleteAVLNode(AVLTree *tree, AVLNode *node, Element e) {
if (node == NULL) {
return NULL; // 未找到
}
// 1. 找到要刪除的節點
if (e < node->data) {
  node->left = deleteAVLNode(tree, node->left, e);
  } else if (e > node->data) {
  node->right = deleteAVLNode(tree, node->right, e);
  } else {
  // 找到了,執行刪除
  AVLNode *tmp;
  if (node->left == NULL || node->right == NULL) {
  tmp = node->left ? node->left : node->right;
  if (tmp == NULL) {
  // 度為0，直接刪除
  tree->count--;
  free(node);
  return NULL;
  }
  // 度為1，將tmp的值總結替換成node
  node->data = tmp->data;
  node->left = tmp->left;
  node->right = tmp->right;
  tree->count--;
  free(tmp);
  } else {
  // 度為2的點，找前驅節點
  tmp = node->left;
  while (tmp->right) {
  tmp = tmp->right;
  }
  node->data = tmp->data;
  node->left = deleteAVLNode(tree, node->left, tmp->data);
  }
  }
  // 2.歸的過程中，更新平衡因子
  updateHeight(node);
  // 3. 計算平衡因子
  int balance = getBalance(node);
  // 4. 檢查並執行旋轉 (邏輯與插入時類似，但判斷條件略有不同)
  if (balance > 1) {
  if (getBalance(node->left) < 0) {
  node->left = leftRotate(node->left);
  }
  return rightRotate(node);
  }
  if (balance < -1) {
  if (getBalance(node->right) > 0) {
  node->right = rightRotate(node->right);
  }
  return leftRotate(node);
  }
  return node;
  }
  // 對外接口：刪除
  void deleteAVLTree(AVLTree* tree, Element e) {
  if (tree) {
  tree->root = deleteAVLNode(tree, tree->root, e);
  }
  }

四、總結：嚴格平衡的“代價”

AVL 樹以其極其嚴格的平衡策略（BF 絕對值不超過1），確保了無論數據如何插入，樹的高度始終被“壓”在 O(log n) 級別，提供了極其穩定的 O(log n) 查找效率。

但這份“嚴格”是有代價的：

優點：查找效率極高且非常穩定，非常適合查找密集型的應用。
缺點：為了維持這種嚴格平衡，插入和刪除時可能需要頻繁的旋轉（最多O(log n)次旋轉），這使得其“寫”操作的開銷比 BST 更大。

至此，我們對“樹”這種層級結構的探索，已經達到了一個相當的深度。我們一直在研究一個集合內部的“父子”、“兄弟”關係。

然而，在現實世界中，我們還經常遇到另一類完全不同的問題，它不關心“層級”，只關心“分組”與“歸屬”。

想象一下：

最初：我們有成千上萬個居民，每個人都是一個獨立的個體（n 個元素，n 個獨立的集合）。
操作1：村長宣佈，張三家和李四家“聯誼”了，從此併為一個大家族（合併 Union：將兩個集合合併）。
操作2：你需要快速判斷，王五和趙六是不是“自家人”？（查找 Find：查詢兩個元素是否在同一個集合中）。

這種專門用來處理“動態集合合併”與“歸屬關係查詢”問題的利器，就是我們下一篇文章將要探索的，看似簡單卻藴含驚人效率的數據結構：並查集 。
