BLE 數據收發實戰指南（手機 App ↔ 嵌入式 Linux/BlueZ）

本文面向在手機 App（Android/iOS）與嵌入式 Linux（BlueZ）之間實現 BLE（Bluetooth Low Energy）數據收發的工程實踐，涵蓋基礎概念、接口映射、兩類典型拓撲的完整流程、命令與驗證、常見問題與排查，以及上線建議。

1. 基礎概念與方向

• 角色與職責

• Central（中心）：負責掃描、連接、發現服務；常發起讀寫與訂閲通知。
• Peripheral（外設）：暴露 GATT 服務/特徵/描述符；常被讀寫並主動上報通知/指示。

• GATT/ATT 數據通道

• 訂閲上報：notify/indicate 由外設主動上報；由 CCCD（0x2902）控制。
• 主動交互：read/write 由中心主動發起；外設讀寫回調中處理。

• 關鍵對象（BlueZ D-Bus）

• org.bluez.GattService1、org.bluez.GattCharacteristic1、org.bluez.GattDescriptor1
• 特徵屬性：UUID(s)、Service(o)、Value(ay)、Notifying(b)、Flags(as)
• 特徵方法：ReadValue(a{sv} → ay)、WriteValue(ay, a{sv})、StartNotify()、StopNotify()

• CCCD（Client Characteristic Configuration Descriptor）

• 訂閲通知：中心向 CCCD 寫入 0x0001（notify）或 0x0002（indicate）。
• 取消訂閲：寫入 0x0000。

2. BlueZ 接口與信號格式（Linux 外設）

• 特徵 Value 類型：ay（array of bytes）。
• 通知事件通過 PropertiesChanged 信號上報，簽名：s a{sv} as

• 正確結構示例：

• string "org.bluez.GattCharacteristic1"
• array [ dict entry( string "Value" variant array of bytes [ 12 34 56 78 ] ) ]
• array [ ]

• 重要實踐：構造 a{sv} 時應直接以 ay 作為 "{sv}" 的值，由 D-Bus 框架封裝成單層 variant。不要手動 g_variant_new_variant(ay) 再傳入，否則會出現 variant-of-variant（雙層封裝），導致上位機解析異常。

• 參考實現路徑：vendor/linkric/acs-device-sdk/BluetoothImplementations/BlueZ/src/BlueZLEGattCharacteristic.cpp
• 方法：emitPropertiesChanged() 將 Value 以 ay 直接放入 "{sv}"。

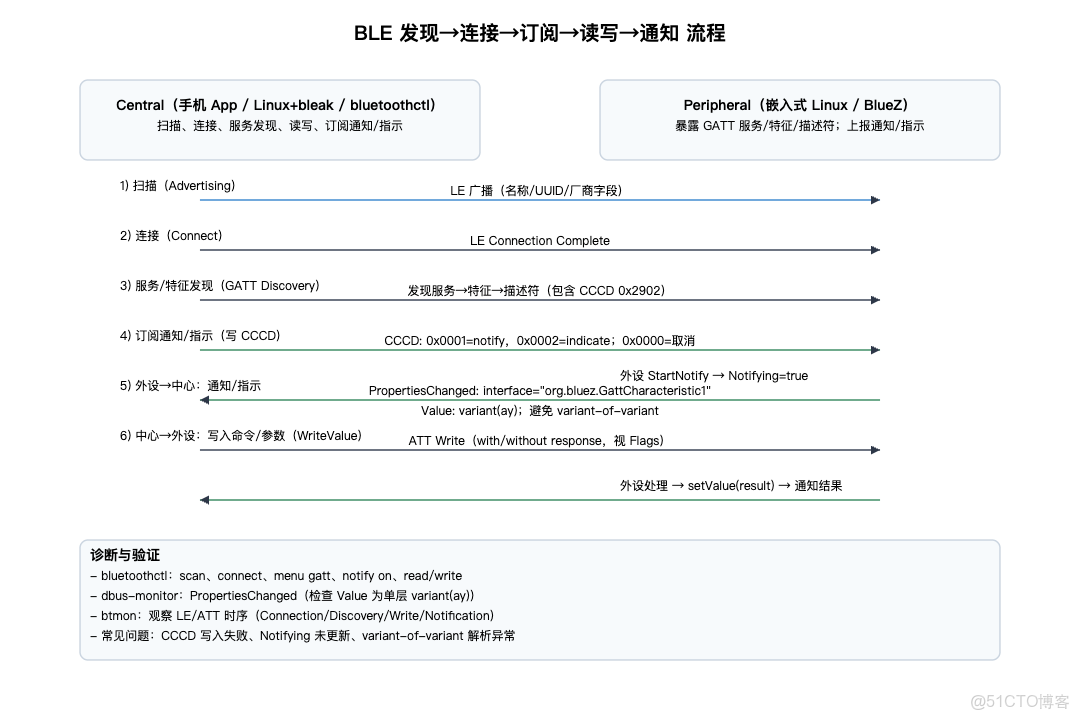

2.1 從發現到數據收發的流程圖（端到端）

詳細步驟説明（基礎通信過程）

• 發現與連接

• 中心啓用控制器： btmgmt power on、btmgmt le on
• 掃描：bluetoothctl → scan on，觀察目標設備的廣播（名稱/服務 UUID/廠商字段）。
• 連接：bluetoothctl connect <MAC>，建立 LE 連接（可在 btmon 中看到 LE Connection Complete）。

• 服務與特徵發現

• bluetoothctl → menu gatt → list-attributes 查看服務與特徵（GATT/ATT 句柄）。
• 手機 App（Android/iOS）在連接後自動進行服務發現（BluetoothGatt#discoverServices / CBPeripheral#discoverServices），並定位目標特徵與 CCCD（0x2902）。

• 訂閲通知 / 指示

• 中心寫入 CCCD：

• Android：descriptor.setValue(ENABLE_NOTIFICATION_VALUE/ENABLE_INDICATION_VALUE) → writeDescriptor
• iOS：peripheral.setNotifyValue(true, for: characteristic)

• 外設（Linux/BlueZ）在 StartNotify 設定 Notifying=true。隨後調用 setValue(...) 會發出 PropertiesChanged，ATT 層表現為 Handle Value Notification/Indication。

• 數據發送（外設→中心）

• 外設側將待發字節流放入特徵的 Value(ay) 並觸發 PropertiesChanged：

• 信號結構：s a{sv} as，其中 Value 必須是 variant(ay) 的單層封裝。
• 上層解析期望：array of bytes [...]。

• 中心在回調中接收：

• Android：onCharacteristicChanged
• iOS：didUpdateValueFor

• 數據寫入（中心→外設）

• 中心構造要寫入的 ay 字節流：

• Android：writeCharacteristic
• iOS：writeValue(data, type: .withResponse/.withoutResponse)

• 外設在 WriteValue 中讀取參數並執行業務處理；需要返回結果時，結合通知/指示上報：setValue(result_bytes)。

• 診斷與驗證

• D-Bus 信號：dbus-monitor --system "interface='org.freedesktop.DBus.Properties',member='PropertiesChanged'"
• 低層抓包：sudo btmon，觀察 ATT 讀寫與通知時序。
• 常見問題：CCCD 寫入失敗、Notifying 未更新、variant-of-variant 導致解析異常（務必保證 Value 的 ay 僅單層 variant）。

3. 案例 A：手機 App 為 Central，Linux/BlueZ 為 Peripheral

3.1 Linux 側（外設）

• 特徵聲明包含 Flags：notify 或 indicate。
• 啓用通知：在 StartNotify 中設置 Notifying=true；之後每次調用 setValue(...) 都會觸發 PropertiesChanged 信號（通知）。
• 驗證信號：

• dbus-monitor --system "interface='org.freedesktop.DBus.Properties',member='PropertiesChanged'" | grep -A3 /org/bluez/app/service0/chrc1
• 低層抓包：sudo btmon 觀察 ATT Handle Value Notification/Indication。

• 快速命令（bluetoothctl）：

• scan on → 發現並 connect <MAC> → menu gatt → 選擇特徵後 notify on。

3.2 手機 App 側（中心）

• Android（BluetoothGatt）

• 流程：連接→發現服務→查找特徵與 CCCD。
• 訂閲示例：

• gatt.setCharacteristicNotification(characteristic, true)
• 寫入 CCCD：descriptor.setValue(BluetoothGattDescriptor.ENABLE_NOTIFICATION_VALUE)；gatt.writeDescriptor(descriptor)。

• 接收：onCharacteristicChanged 回調中讀取字節數組。

• iOS（CoreBluetooth）

• 流程：連接→discoverServices / discoverCharacteristics。
• 訂閲：peripheral.setNotifyValue(true, for: characteristic)。
• 接收：peripheral(_:didUpdateValueFor:error:) 回調讀取 characteristic.value。

3.3 數據幀約定（建議）

• 在字節流首部編碼協議版本與命令字，便於擴展與兼容：

• 示例：[magic=0x5AA5][ver=0x11][cmd=0x01][len=...][payload][CRC]

4. 案例 B：手機 App 寫入命令（Central→Peripheral），Linux 回傳結果

4.1 手機側（寫入）

• Android：characteristic.setValue(bytes) → gatt.writeCharacteristic(characteristic)；是否需要 withResponse 視特徵 Flags 而定。
• iOS：peripheral.writeValue(data, for: characteristic, type: .withResponse/.withoutResponse)。

4.2 Linux 側（接收與反饋）

• 在特徵的 WriteValue 中讀取 ay 參數，進行業務處理。
• 需要反饋時：在處理完成後 setValue(result_bytes) 並確保已訂閲通知（Notifying=true），中心即可收到結果通知。

4.3 驗證

• dbus-monitor 觀察 PropertiesChanged；btmon 觀察 ATT 寫入與後續通知時序。

5. 案例 C：Linux 為 Central（BlueZ + 工具/bleak），手機/設備為 Peripheral

5.1 Linux 側（中心）

• bluetoothctl 快速驗證：

• scan on → connect <MAC> → menu gatt → list-attributes
• 選擇目標特徵後：notify on 訂閲、read/write <hex bytes> 主動交互。

• Python bleak（如需自動化）：

• 訂閲：await client.start_notify(char_uuid, callback)
• 寫入：await client.write_gatt_char(char_uuid, data)

5.2 手機 App（外設）

• 暴露自定義 GATT 服務與特徵，按需支持 notify/indicate 與 write。
• 快速驗證可用 nRF Connect/LightBlue 等通用 App。

6. 驗證與診斷清單

• 控制器啓用：btmgmt power on、btmgmt le on
• 掃描與連接：bluetoothctl → scan on、connect <MAC>
• 訂閲通知：menu gatt → 選擇特徵 → notify on
• 讀寫測試：read、write <hex bytes>
• D-Bus 信號監控：dbus-monitor --system "interface='org.freedesktop.DBus.Properties',member='PropertiesChanged'"
• 低層抓包：sudo btmon

7. 常見問題與排查

• 無法訂閲通知

• 特徵 Flags 未包含 notify/indicate；CCCD 寫入失敗；外設未維護 Notifying 狀態。

• 收到空數據或長度異常

• getValue() 返回空數組；寫入處理未更新 m_value；兩端編碼約定不一致。

• variant-of-variant 解析異常

• 構造 a{sv} 時應直接傳入 ay，讓框架封裝單層 variant；不要手動 g_variant_new_variant(ay) 再加入 "{sv}"。

• 連接穩定性與功耗

• 廣播與連接參數（interval/latency/supervision timeout）需與手機端適配；高頻上報場景建議限流與降採樣。

8. 上線建議

• 建立“金路徑”腳本：用 bluetoothctl 與 btmon 固化驗證步驟，更新後快速回歸。
• 手機側先用通用 App（nRF Connect/LightBlue）快速驗證，再集成到自研 App。
• 為數據幀定義清晰的協議文檔與測試用例，確保兩端編碼一致。
