S9013簡介

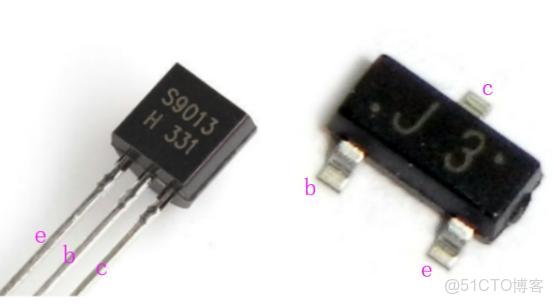

S9013三極管是一種NPN型三極管，以硅為主要材料，屬於小型的功率三極管，這種三極管很常見，有插件TO-92、貼片SOT-23兩種封裝，它有三個引腳，分別是基極b，集電極C，發射極e，對於插件的S9013，字體面向自己，從左到右分別是e、b、c三極，而貼片的左下腳是基極b，右下角是發射極e，最上方的是集電極c。它具有電流放大作用，利用三極管的截止狀態作為開關的閉合狀態，在電路當中一般作為開關管使用，例如負載的通斷等。

小型功率三極管S9013_s9013三極管參數_Grit_三極管

S9013主要參數

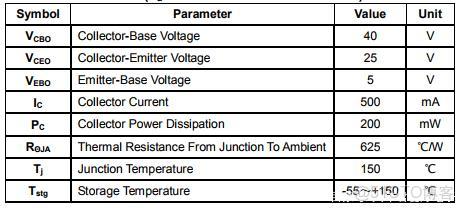

如下表是S9013三極管的的主要參數，集電極-發射極電壓Vceo=25V，集電極-基極電壓Vcbo= 40V，發射極-基極電壓Vebo=5V，耗散功率Pc=0.625W，最重要的一個參數集電極電流最大電流Ic =500mA，所有設計的電路都要根據實際參數來選擇，比如最大電流不能大於500mA，一般實際使用一半，甚至更低。

小型功率三極管S9013_s9013三極管參數_Grit_引腳_02

S9013電路應用

S9013主要是作為開關電路應用，如下圖S9013三極管驅動一個直流負載，這個負載可以是一個直流小風扇（5V/0.06A），當I/O口輸入高電平時候，三極管Vbeo電壓大於0.7V，這時候三極管導通，直流負載工作

小型功率三極管S9013_s9013三極管參數_Grit_三極管_03

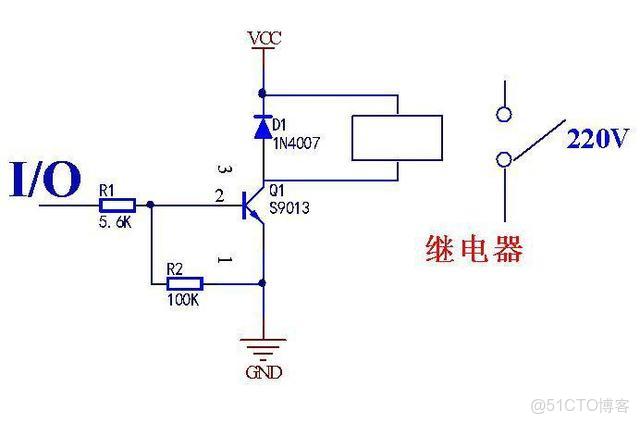

還可以用來驅動繼電器

小型功率三極管S9013_s9013三極管參數_Grit_封裝_04

除了這些還有蜂鳴器驅動、電平轉換、收音機音頻放大等。

SOT-23芯片原理圖

小型功率三極管S9013_s9013三極管參數_Grit_三極管_05

晶體三極管（俗稱“三極管”）非常常見且重要的半導體元件，通常用作信號放大或電子開關。

根據您的描述，這是一個 “通孔插件式”三極管，其標準引腳順序通常是 1-B， 2-E， 3-C。

下面是三個引腳的定義、功能和作用：

1. 基極 (Base， 簡稱 B)

  • 核心含義：控制極。這是整個三極管的“大腦”或“閥門手柄”。
  • 功能：
  • 基極輸入一個微小的電流信號，就可以控制從集電極到發射極之間大得多的電流的流動。這就是三極管的 “電流放大” 作用。
  • 你可以把它想象成一個水龍頭：輕輕轉動閥門手柄（基極施加小電流），就能控制水管中巨大的水流（集電極-發射極間的大電流）是通、斷還是多少。
  • 在開關電路中，基極的電壓高低直接決定了三極管是處於“導通”（開）還是“截止”（關）狀態。

2. 發射極 (Emitter， 簡稱 E)

  • 核心含義：載流子發射極/ 公共參考端。
  • 功能：
  • 顧名思義，它是在放大狀態下發射電流載流子（電子或空穴）的電極。
  • 在絕大多數電路圖中，發射極通常是電路的公共接地端或電流的流出端。它是測量其他引腳電壓的參考點。
  • 電流從集電極流入，從發射極流出，而基極的電流也匯入發射極（對於NPN型管，這是最常見的類型）。所以它的電流通常等於集電極電流與基極電流之和。

3. 集電極 (Collector， 簡稱 C)

  • 核心含義：載流子收集極/ 功率輸出端。
  • 功能：
  • 它的作用是“收集”從發射極發射出來、經過基區控制的載流子。
  • 它通常連接在電源和負載（如電阻、喇叭、繼電器等）之間，是主要的大電流通路，負責向負載提供功率。
  • 集電極-發射極之間能夠承受較高的電壓和較大的電流，是三極管輸出放大後信號或驅動外部負載的地方。

通俗比喻（水龍頭模型）

假設一個NPN型三極管（最常見類型）：

  • 集電極 (C) ：連接水源（高壓水箱）。
  • 發射極 (E) ：連接下水道（流出到地）。
  • 基極 (B) ：連接水龍頭的閥門手柄。
  • 當你輕輕轉動手柄（給基極一個小電流），就能控制從水源（C）流向排水管（E）的巨大水流（大電流）。你的小手勁（小電流）被放大成了強大的水流（大電流）。

核心工作原理總結

三極管工作的核心在於：用一個微小的基極-發射極間的電流（或電壓），去控制一個較大的集電極-發射極間的電流。

  • 放大模式：基極電流的微小變化，會引起集電極電流的成比例的巨大變化。放大倍數稱為 β 或 hFE。
  • 開關模式：
  • 截止：當基極電壓不夠高時，C-E之間像斷開的路，沒有電流。（開關“關”）
  • 飽和：當基極電流足夠大時，C-E之間像一根導線，電流最大。（開關“開”）

重要提示

  1. 類型：三極管主要分 NPN 和 PNP 兩種，它們的電流方向和電壓極性完全相反。上述解釋主要基於更常見的NPN型。對於PNP型，發射極接電源，電流方向是E -> B 和 E -> C。
  2. 引腳順序不固定：您提供的“1-B，2-E，3-C”只是一種標準排列。不同封裝、不同型號的三極管，引腳順序可能完全不同！ 在使用前，必須查閲該型號的官方數據手冊來確認。
  3. 測量：用萬用表的二極管檔可以快速判斷引腳和類型：找到唯一一個與另外兩個引腳都單向導通（有讀數）的腳，它就是基極(B)。然後可以根據導通時紅黑表筆的極性判斷是NPN還是PNP。

簡單來説：

  • B 是 控制 腳，輸入小信號。
  • C 是 輸入/收集 功率的腳。
  • E 是 輸出/公共 腳，電流最終從這裏流出。
