實驗5：開源控制器實踐——POX

一、實驗目的

1.能夠理解 POX 控制器的工作原理；

2.通過驗證POX的forwarding.hub和forwarding.l2_learning模塊，初步掌握POX控制器的使用方法；

3.能夠運用 POX控制器編寫自定義網絡應用程序，進一步熟悉POX控制器流表下發的方法。

二、實驗環境

Ubuntu 20.04 Desktop amd64

三、實驗要求

（一）基本要求

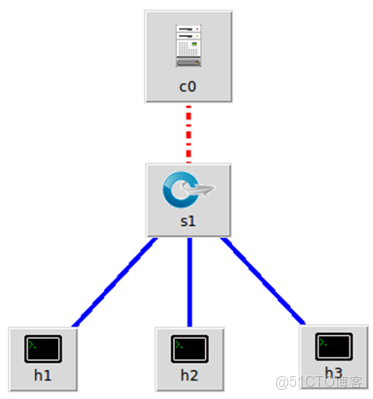

1.搭建下圖所示SDN拓撲，協議使用Open Flow 1.0，控制器使用部署於本地的POX（默認監聽6633端口）

2.閲讀Hub模塊代碼，使用 tcpdump 驗證Hub模塊；







3.閲讀L2_learning模塊代碼，畫出程序流程圖，使用 tcpdump 驗證Switch模塊。

（二）進階要求

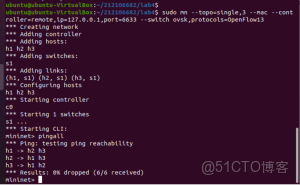

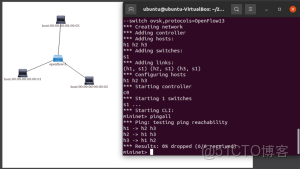

1.重新搭建（一）的拓撲，此時交換機內無流表規則，拓撲內主機互不相通；編寫Python程序自定義一個POX模塊SendFlowInSingle3，並且將拓撲連接至SendFlowInSingle3（默認端口6633），實現向s1發送流表規則使得所有主機兩兩互通。

2.基於進階1的代碼，完成ODL實驗的硬超時功能。

（三）實驗報告

1.請用Markdown排版；

2.所有實驗相關代碼文件（如有）保存在目錄/home/用户名/學號/lab5/中；

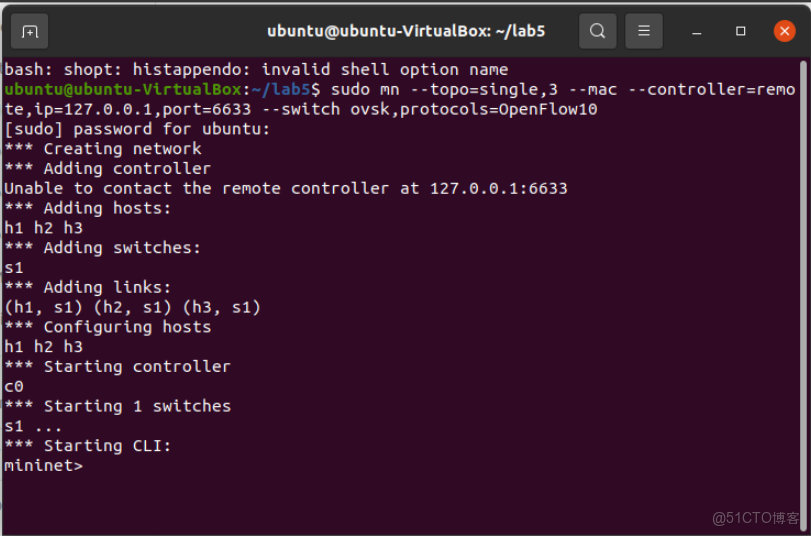

構建拓撲





3.基礎要求只需要提交h1 ping h2、h2和h3的tcpdump抓包結果截圖，外加L2_learning模塊代碼流程圖，其餘文字請勿贅述；

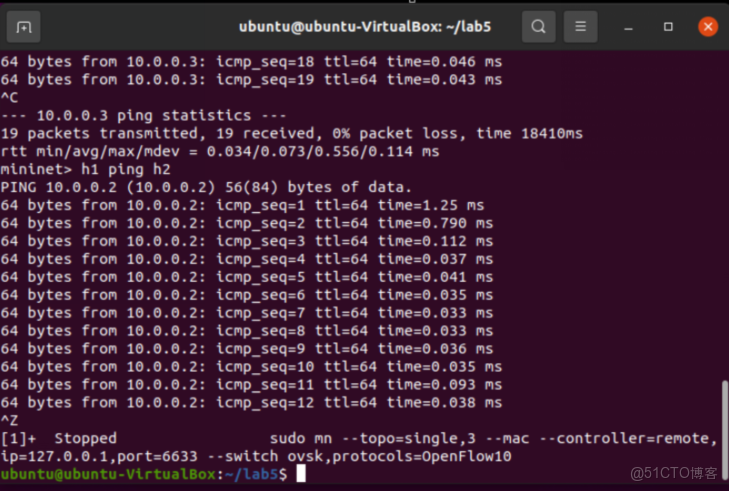

h1 ping h2

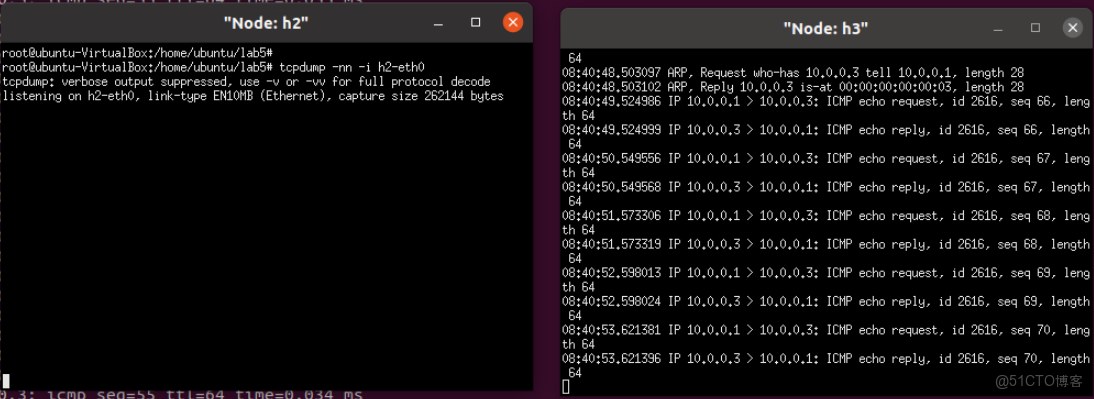

h2和h3的tcpdump抓包結果截圖

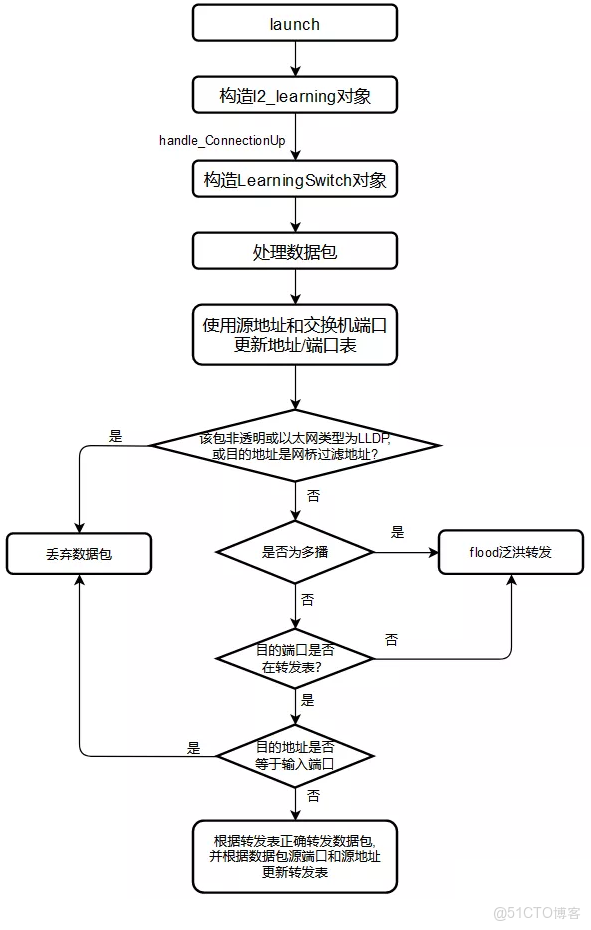

L2_learning模塊代碼流程圖

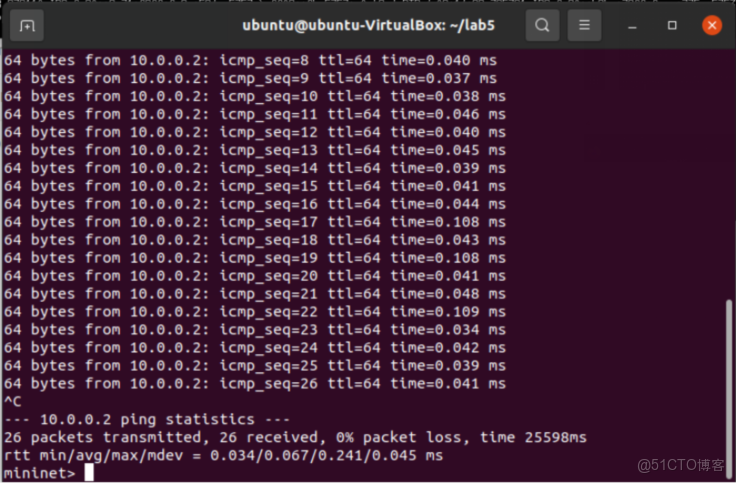

開啓pox，運行L2_learning模塊，h1 ping h2





h2和h3的tcpdump抓包結果截圖





5.個人總結，包括但不限於實驗難度、實驗過程遇到的困難及解決辦法，個人感想，不少於200字。

SDN和傳統網絡最大的區別在於：SDN具有靈活的軟件編程能力，讓網絡的自動化管理和控制能力獲得空前的提升，能夠有效地解決當前網絡系統所面臨的資源規模擴展受限、組網靈活性差的問題。









實驗4：開源控制器實踐——OpenDaylight



一、實驗目的

能夠獨立完成OpenDaylight控制器的安裝配置；
能夠使用Postman工具調用OpenDaylight API接口下發流表。

二、實驗環境

Ubuntu 20.04 Desktop amd64

三、實驗要求

（一）基本要求

利用Mininet平台搭建下圖所示網絡拓撲，並連接OpenDaylight控制器；

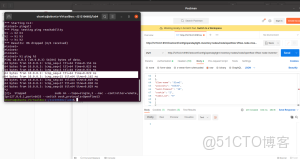

通過Postman工具調用OpenDaylight提供的API下發流表，實現拓撲內主機h1和h3網絡中斷10s。



 （二）進階要求
重新搭建（一）的拓撲，此時交換機內無流表規則，拓撲內主機互不相通；編寫Python程序自定義一個POX模塊SendFlowInSingle3，並且將拓撲連接至SendFlowInSingle3（默認端口6633），實現向s1發送流表規則使得所有主機兩兩互通。
基於進階1的代碼，完成ODL實驗的硬超時功能。
（三）個人總結

出了許多奇怪的報錯和一些無法ping通的問題，再次意識到自己的bug體質…學到了除了vim以外的文件處理方法：touch+文件名可以創建文件，gedit可以查看並編輯文件，體驗起來比vim舒適一些。同時體驗了下python在mininet中的使用，miniedit的可視化圖形界面對用户友好。還有一些尚未解決的問題和不太清楚原理的地方，需要進一步學習。最後，處理報錯等問題的速度還需要提高。
