三種情況:

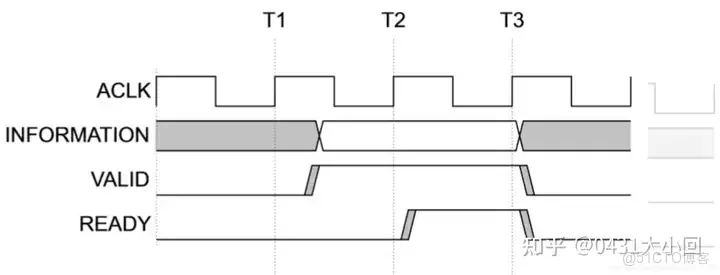

- valid先發起請求

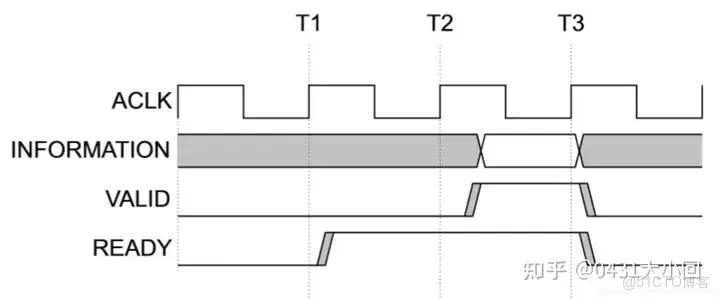

- ready先發起請求

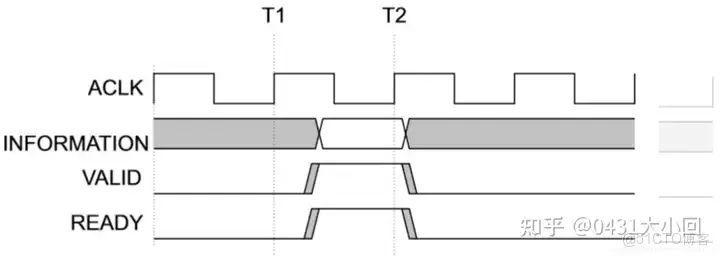

- 同時發起請求
仔細觀察上述3幅時序圖，我們瞭解valid-ready握手機制需要注意三件事：
- valid與ready不可過度依賴，比如valid不可以等待ready到達再拉高(為了防止死鎖TODO: 有沒有具體點的例子？説明後果)，但是在axi協議中的握手信號，ready是可以等待valid拉高再拉高的，valid不可依賴ready的原因是防止死鎖（deadlock），本文的代碼他倆彼此可以互相獨立發出請求拉高；
- valid拉高時與有效數據同步，時鐘要對齊；（valid與有效數據拉高的時鐘要對齊，提高效率）
- 當數據計算好後，valid可以拉高等待ready拉高，但是每當握手成功之後，數據需要更新，如果此時沒有新的有效數據，valid要拉低。
通過一個Ready信號告訴自己前面的模塊暫停數據傳輸的方法被稱之為‘反壓’。
握手與反壓
當入口流量大於出口流量，這時候就需要反壓，或者，當後級未準備好時，如果本級進行數據傳遞，那麼它就需要反壓前級，所以此時前級需要將數據保持不動，直到握手成功才能更新數據。而反壓在多級流水線中就變得稍顯複雜，原因在於，比如我們採用三級流水設計，如果我們收到後級反壓信號，我們理所當然想反壓本級輸出信號的寄存器，但是如果只反壓最後一級寄存器，那麼會面臨一個問題，就是最後一級寄存器數據會被前兩級流水沖毀，導致數據丟失，引出數據安全問題，所以我們此時需要考慮反壓設計。
反壓
常用的反壓方法有三種：
- 不帶存儲體的反壓
也就是後級反壓信號對本級模塊中所有流水寄存器都進行控制，由於不包含存儲體，為了保證數據安全性，後級反壓信號可以同時反壓本模塊中所有流水寄存器。
優點：節省面積資源
缺點：寄存器端口控制複雜
適用情況：流水線深度較大時
- 帶存儲體的逐級反壓
如果流水級數不深，可以在每一需要握手交互模塊增加存儲體，原理上相當於，如果後級發出反壓信號，可以直接對本級流水線數據源頭進行反壓，其餘中間級不需控制，但後級需要包含RAM或FIFO等存儲體，可以接收流水，並需設置水線（water line)，確定反壓時間，防止數據溢出，保證數據安全性。
優點：各級流水寄存器端口控制簡單
缺點：需要額外存儲體
適用情況：流水線深度較小，每一模塊都包含存儲體時
- 帶存儲體的跨級反壓
很多時候在具體設計過程中，顆粒度劃分不精細，反壓這時候是對模塊而言，而不是説模塊內部有多少級流水。此外，並不是每一模塊都帶有存儲體。比如，其中可能a模塊沒有存儲體，b模塊沒有存儲體，但ab模塊內部還有多級流水，如果c模塊有存儲體，並且需要反壓前級模塊，這時候可以選擇反壓a模塊的源頭輸入數據，然後將ab的流水都存儲到帶有存儲體的c模塊，但是如果ab不是都沒有存儲體的話，就不應該跨級反壓，而應該逐級反壓，具體原因後續會講。
優點：控制簡單方便
缺點：需要額外存儲體，模塊間耦合度高
適用情況：某些模塊帶存儲體，某些模塊不帶存儲體時
