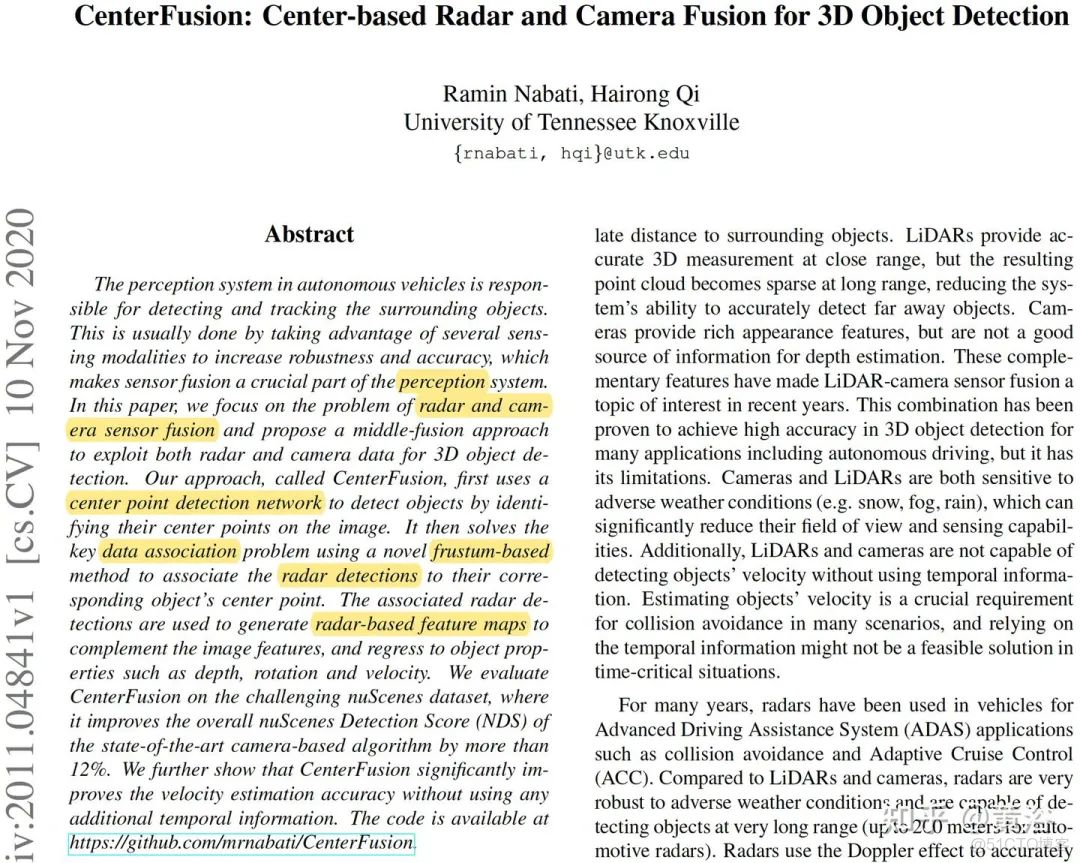

本文作者：黃浴 |  以前提到過此文（在想法中），WACV‘2021錄取：“CenterFusion: Center-based Radar and Camera Fusion for 3D Object Detection“

https://arxiv.org/abs/2011.04841

摘要：這是一個middle fusion方法，CenterFusion，它先通過一個center point檢測法得到圖像的目標，然後和雷達檢測結果做數據相關，採用的是一個frustum-based方法。最後關聯的目標檢測產生基於雷達的特徵圖補充圖像特徵，這樣迴歸目標的深度、旋轉角和深度。

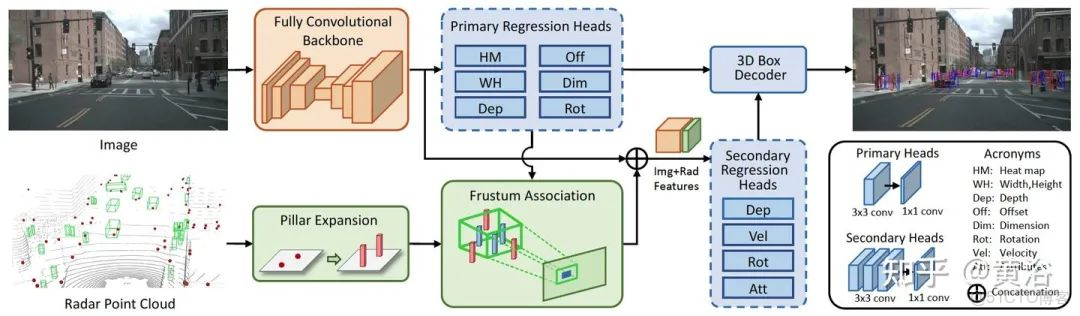

網絡架構如圖所示：跟摘要説的那樣，細節見下面模塊分析。

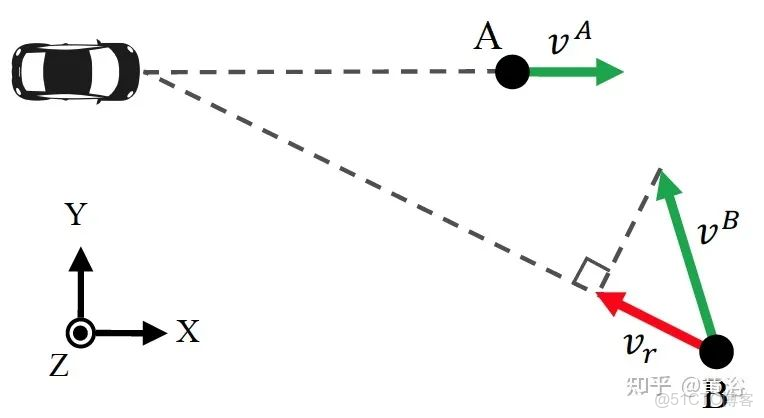

首先，需要搞清楚雷達信號檢測的是徑向深度和目標實際速度的不同，如圖：

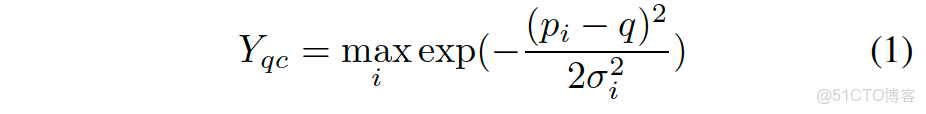

作者採用CenterNet方法，無錨單目的目標檢測方法。其中keypoint的heatmap定義為：

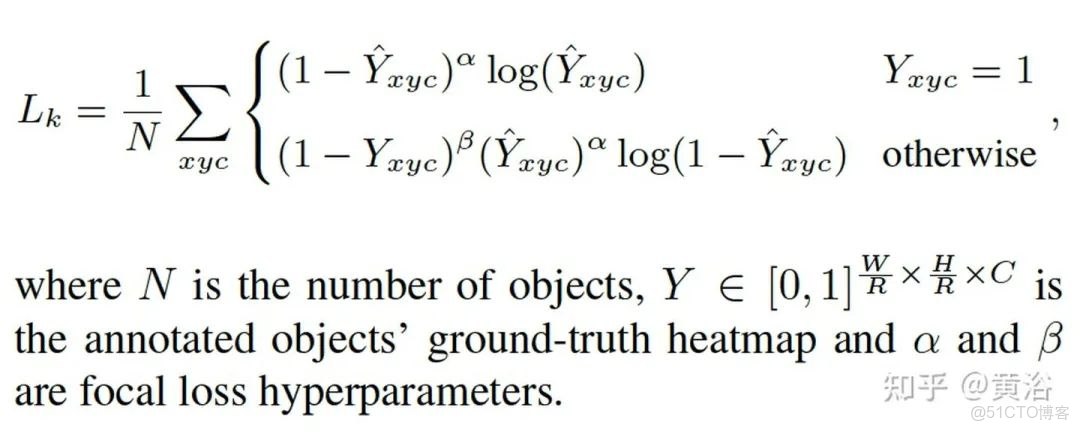

採用一個卷積encoder-decoder網絡預測Y。基於此，迴歸3D目標的深度、尺寸和朝向。其訓練分類損失，即focal loss：

CenterFusion利用CenterNet先得到一個初步檢測，然後修正的DLA（deep layer aggregation）網絡作為主幹，在primary regression head中預測初步的3D目標信息，其中構成包括一個3X3的卷積層和一個1X1的卷積層。

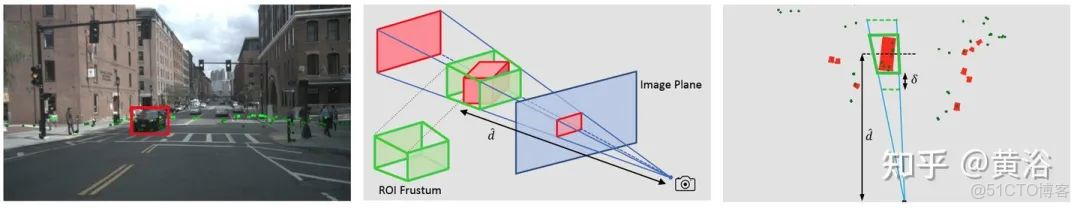

Frustum association是關鍵融合雷達和圖像的機制。用圖像2D框和其深度+大小的估計構建一個3D RoI frustum，如圖所示：

如果有多個雷達檢測點在這個RoI，直接取距離最近的一個。注意這裏提到一個scaling factor可增大frustum尺寸，以便包容深度估計的誤差。

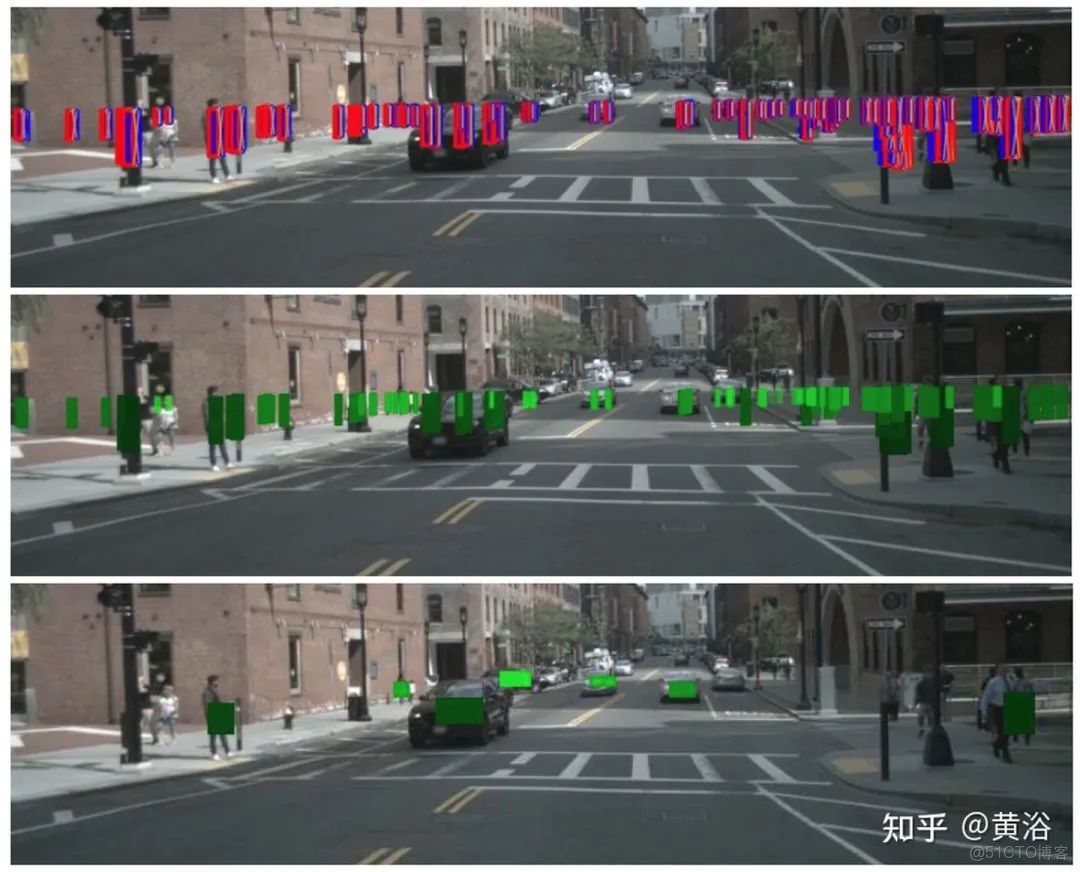

另外，目標高度的不準確，作者採用Pillar expansion對雷達點雲做預處理。如圖所示：第一行是雷達點雲擴大成3D pillar的顯示，第二行是直接把pillars和圖像匹配的結果，相關較弱。第三行是frustum相關，減少了上面的深度值重疊，也防止背景目標（如大樓）錯分類成前景。

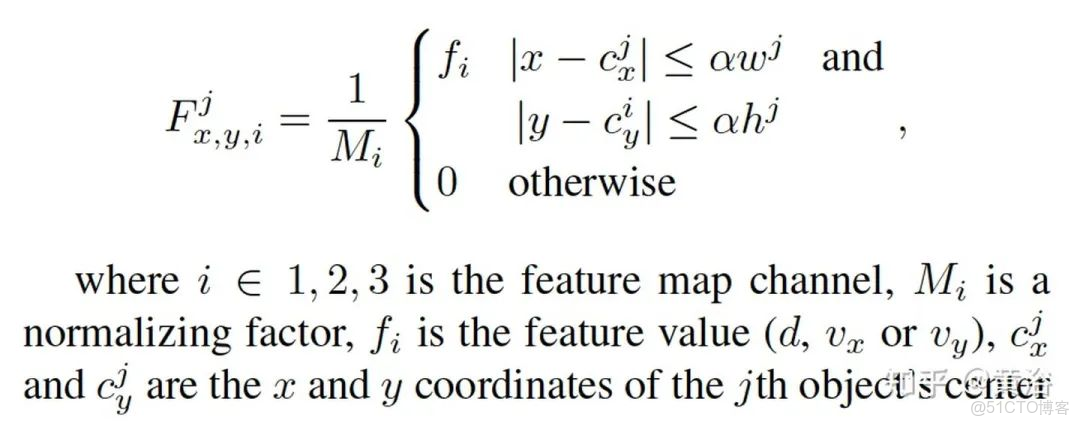

圖像和雷達的數據相關之後，可以提取雷達目標特徵，深度和速度等。

如果兩個目標有重疊的heatmap區域，按距離取最近的。

之後，這些特徵進入secondary regression head，其結構包括3個3X3卷積層和一個1X1卷積層。最後結果需要經過一個box decoder得到。

訓練中regression head的損失採用SmoothL1 loss，center point heatmap採用focal loss，而attributes regression head基於Binary Cross Entropy (BCE) loss。

看一下結果：

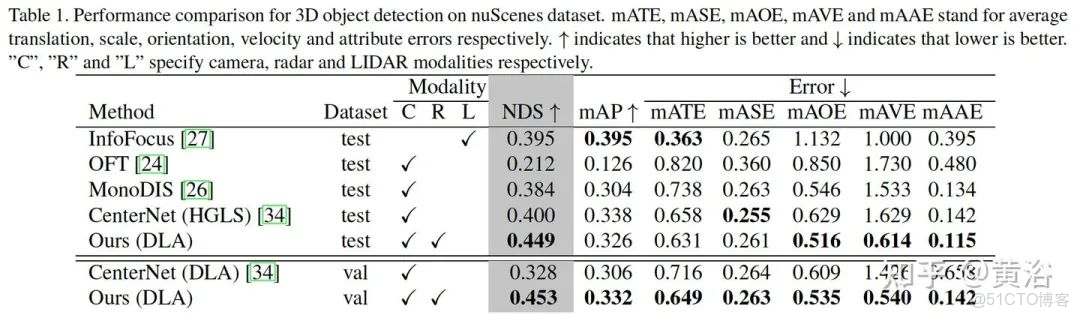

性能比較表

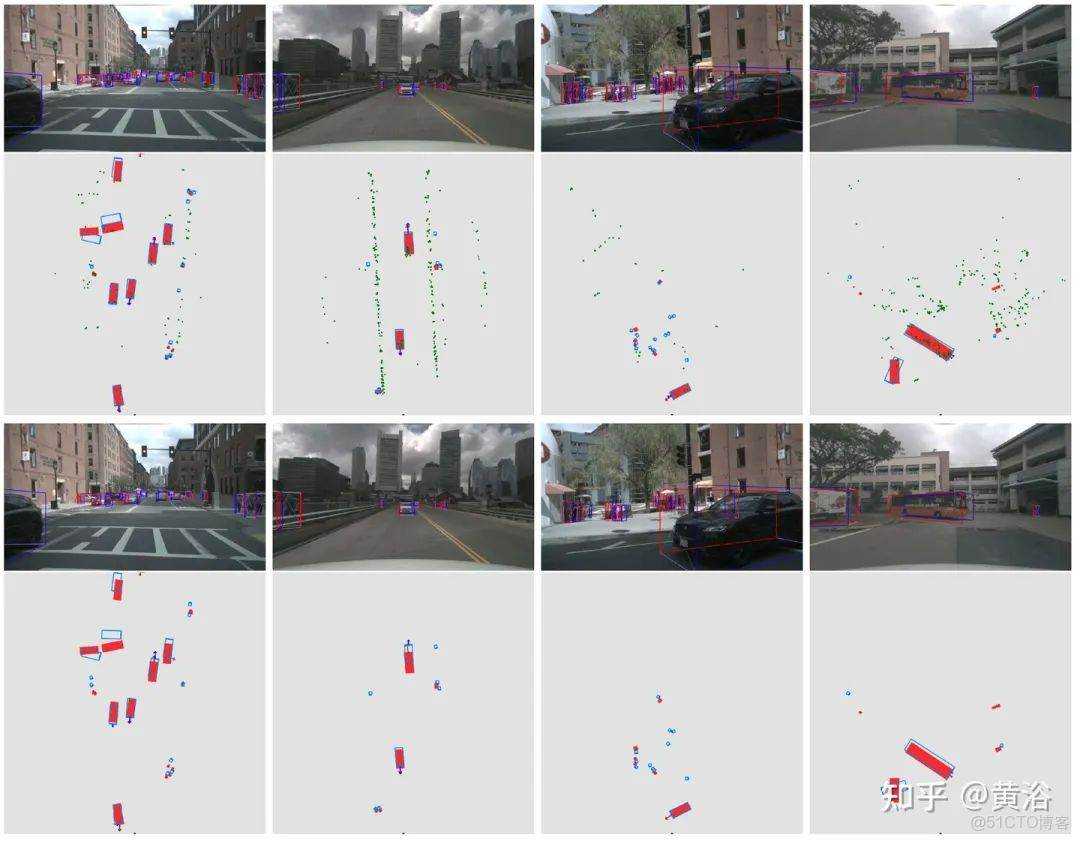

直觀結果比較如下：1-2行CenterFusion，3-4行CenterNet。

雷達點雲綠色，目標框GT紅色，目標預測速度藍色箭頭。
