並聯和串聯電阻

       從基礎的分壓到多排並聯的LED，你會發現電阻的組合無處不在。

串聯電阻

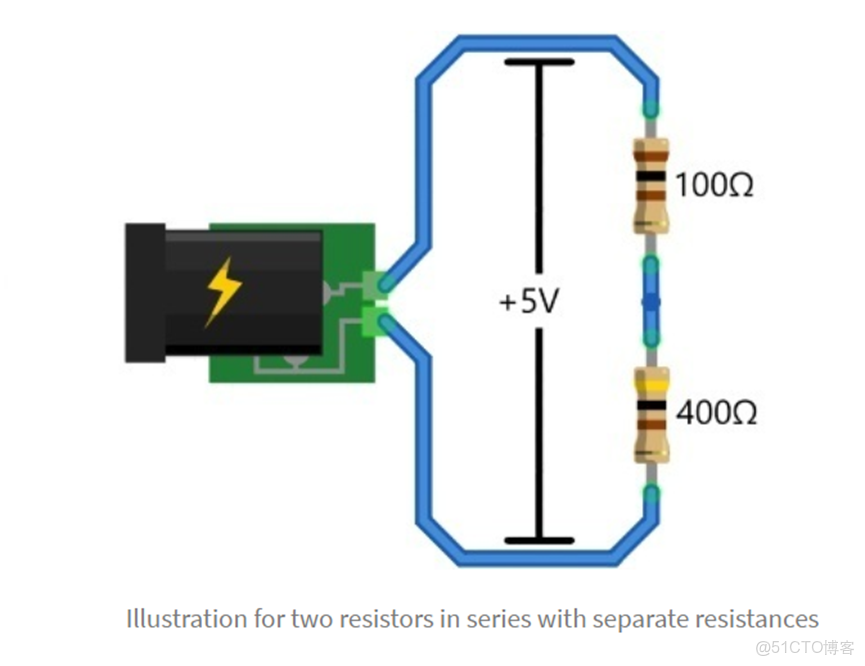

       串聯電阻的阻值是每個電阻的阻值之和。

       除非阻值相同，不然每個電阻的電壓不同。

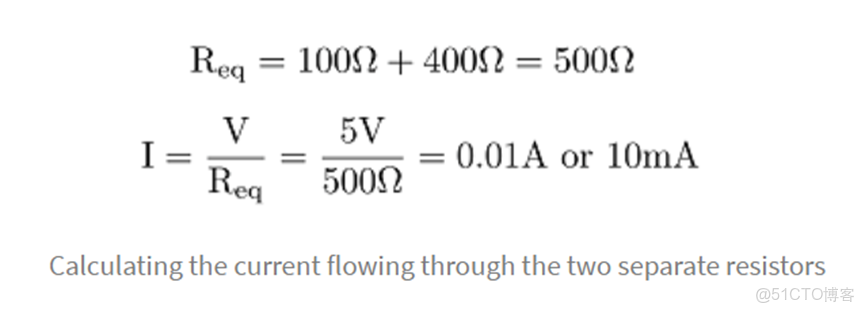

       根據歐姆定律，可以很容易計算電流的電流：

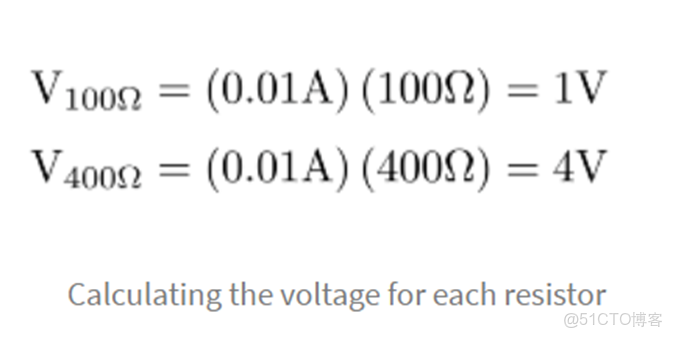

每個電阻上的電壓：

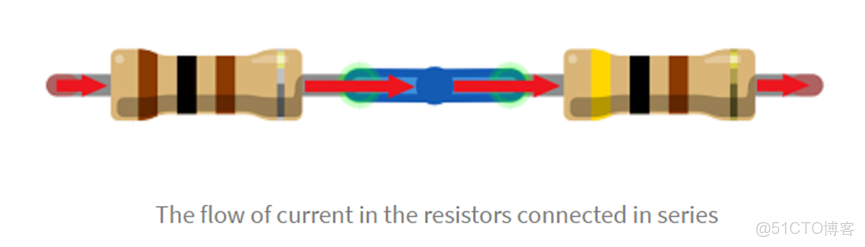

串聯電阻的電流相同，注意，串聯電阻總是產生等值電阻。



並聯電阻

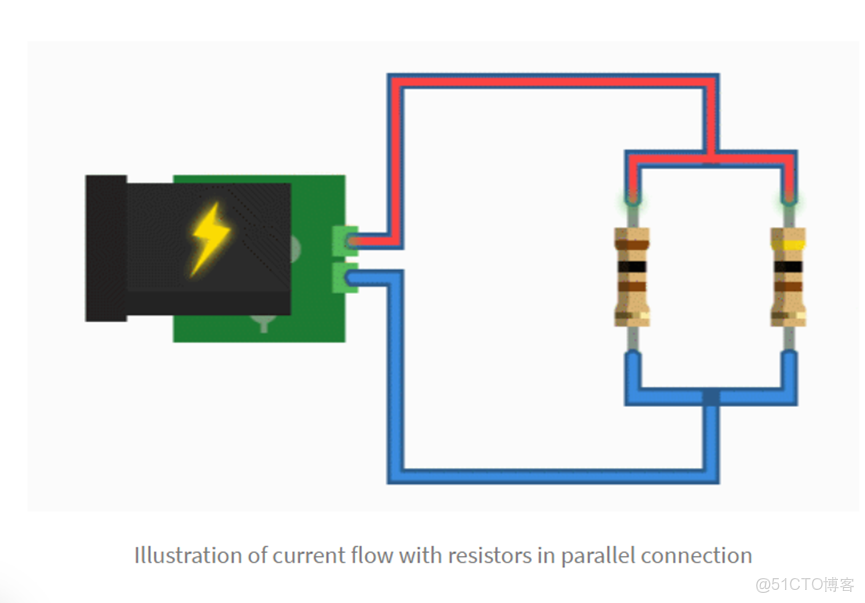

並聯電阻電壓相同。

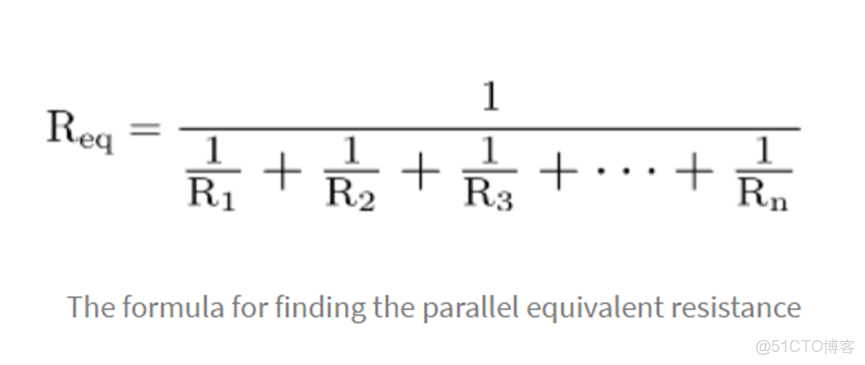

如何求並聯電阻的等效電阻

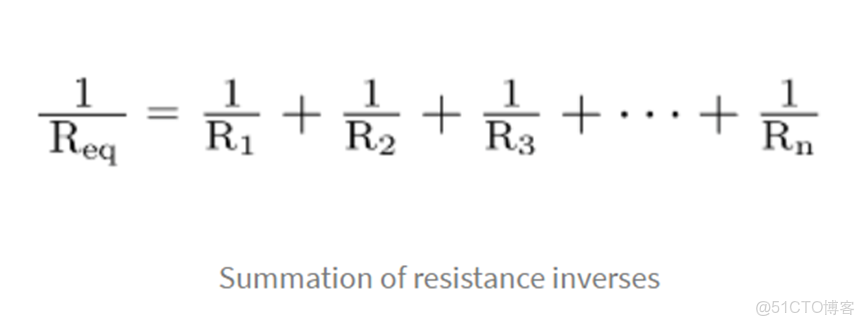

等效電阻是所有電阻的倒數之和之後再倒數。







檢查是否計算正確的的方式是，等效的阻值比最小的那個電阻的阻值還要小。



電阻的串並規則同樣適用於電感，但不適用於電容。
