前言
從本文開始，我們將開始學習ROS機器視覺處理，剛開始先學習一部分外圍的知識，為後續的人臉識別、目標跟蹤和YOLOV5目標檢測做準備工作。我採用的筆記本是聯想拯救者遊戲本，系統採用Ubuntu20.04，ROS採用noetic。
顏色編碼格式，圖像格式和視頻壓縮格式
（1）RGB和BGR：這是兩種常見的顏色編碼格式，分別代表了紅、綠、藍三原色。不同之處在於，RGB按照紅、綠、藍的順序存儲顏色信息，而BGR按照藍、綠、紅的順序存儲。
rgb8圖像格式：常用於顯示系統，如電視和計算機屏幕。
RGB值以8 bits表示每種顏色，總共可以表示256×256×256=16777216種顏色。
例如： (255,0,0) 表示紅色，(0,255,0) 表示綠色，(0,0,255) 表示藍色。
bgr8圖像格式：由一些特定的硬件製造商採用，
軟件方面最著名的就是opencv，其默認使用BGR的顏色格式來處理圖像。
與RGB不同， (0,0,255) 在BGR中表示紅色，(0,255,0) 仍然表示綠色，(255,0,0) 表示藍色。在自動駕駛裏，使用rgb8圖像格式的圖像，一般稱為原圖，是數據量最大的格式，沒有任何壓縮。（2）（2）YUV：這是另一種顏色編碼方法，與RGB模型不同的是，它將圖像信息分解為亮度（Y）和色度（U和V）兩部分。這種方式更接近於人類對顏色的感知方式。
Y：代表亮度信息，也就是灰階值。
U：從色度信號中減去Y得到的藍色信號的差異值。
V：從色度信號中減去Y得到的紅色信號的差異值。YUV顏色編碼主要用在電視系統以及視頻編解碼標準中，在這些系統中，Y通道信息可以單獨使用，這樣黑白電視機也能接收和顯示信號。而彩色信息則通過U和V兩個通道傳輸，只有彩色電視機才能處理。這樣設計兼容了黑白電視和彩色電視。YUV色彩空間相比RGB色彩空間，更加符合人眼對亮度和色彩的敏感度，在視頻壓縮時，可以按照人眼的敏感度對YUV數據進行壓縮，以達到更高的壓縮比。由於歷史和技術的原因，YUV的標準存在多種，例如YUV 4:4:4、YUV 4:2:2和YUV 4:2:0等，這些主要是針對U和V通道的採樣方式不同定義的。採樣不同，對應的壓縮比也不同。
（3）圖像壓縮格式：
jpeg：Joint Photographic Experts Group，是一種常見的用於靜態圖像的損失性壓縮格式，
它特別適合於全綵色和灰度圖片，被廣泛使用。
通常情況下，JPEG可以提供10:1到20:1的有損壓縮比，根據圖像質量自由調整。
png： Portable Network Graphics，PNG是一種無損壓縮格式，主要使用了DEFLATE算法。
由於這是無損壓縮，所以解壓縮圖像可以完全恢復原始數據。
被廣泛應用於需要高質量圖像的場景，如網頁設計、藝術作品等。
bmp：Bitmap，BMP是Windows系統中常用的一種無壓縮的位圖圖像格式，通常會創造出較大的文件。位圖（Bitmap）是一種常見的計算機圖形，最小單位是像素，每個像素都包含一定量的信息，如顏色和亮度等。位圖圖像的一個主要特點就是，在放大查看時，可以看到圖像的像素化現象，也就是我們常説的"馬賽克"。BMP、JPEG、GIF、PNG等都是常見的位圖格式。
（4）H264和H265：這是兩個視頻壓縮格式，也是兩種視頻編解碼標準。以1280*720的攝像頭為例，如果是rgb8格式的原圖，一幀圖像的大小是：
3*1280*720=27648000字節，即2.7648MB
如果是一小時的視頻，那將是非常大的數據量，對網絡傳輸，數據存儲，都是很大的壓力。而H264通過種種幀間操作，可以達到10:1到50:1的壓縮比，甚至更高。H265更進一步，壓縮比更高，用來解決4K或8K視頻的傳輸。
更具體的原理見：圖像編碼與 H264 基礎知識在自動駕駛領域，圖像數據也使用h264格式，主要用於數採和回放，控制數據量。
usb_cam
（1）linux針對攝像頭硬件有一套Video for Linux內核驅動框架，對應提供的有命令行工具 v4l2-ctl （Video for Linux 2），可以查看攝像頭硬件信息：
ls /dev/video0 //一般video0是筆記本自帶攝像頭設備文件

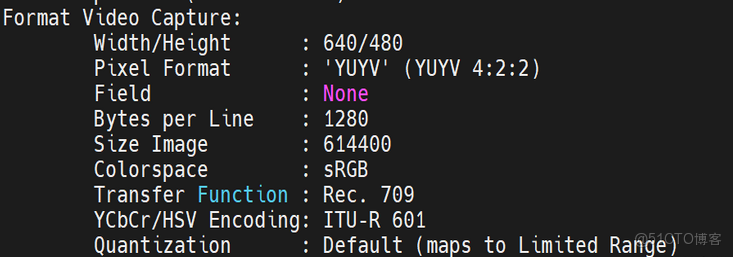

v4l2-ctl -d /dev/video0 --all這裏截取了部分關鍵信息，下面的usb_cam的launch文件將用到：

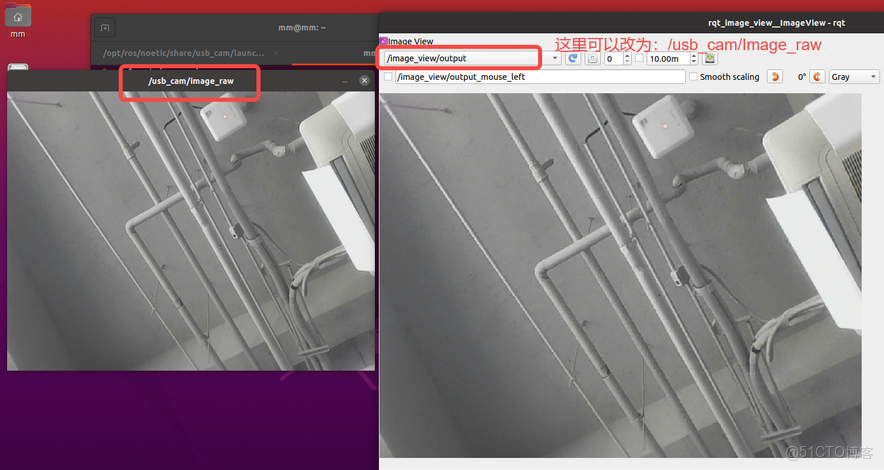

（2）usb_cam是ros裏usb camera的軟件包，一般稱為ros攝像頭驅動，但這是一個應用程序，其調用v4l2並通過ros topic發出圖像數據。搞機器視覺，第一步就是要有圖。安裝並啓動usb_cam，查看圖像：
sudo apt-get install ros-noetic-usb-cam
roslaunch usb_cam usb_cam-test.launch
rqt_image_viewusb_cam-test.launch：
<launch>
<node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen" >
//指定設備文件名，默認是/dev/video0
<param name="video_device" value="/dev/video0" />
// 寬和高分辨率
<param name="image_width" value="640" />
<param name="image_height" value="480" />
// 像素編碼，可選值：mjpeg，yuyv，uyvy
<param name="pixel_format" value="yuyv" />
<param name="color_format" value="yuv422p" />
// camera座標系名
<param name="camera_frame_id" value="usb_cam" />
// IO通道，可選值：mmap，read，userptr，大數據量信息一般用mmap
<param name="io_method" value="mmap"/>
</node>
<node name="image_view" pkg="image_view" type="image_view" respawn="false" output="screen">
// 指定發出的topic名：/usb_cam/image_raw
<remap from="image" to="/usb_cam/image_raw"/>
<param name="autosize" value="true" />
</node>
</launch>
（3）/usb_cam/image_raw的數據結構體：
rostopic info /usb_cam/image_raw
rosmsg show sensor_msgs/Image//消息頭，每個topic都有
std_msgs/Header header
uint32 seq
time stamp
// 座標系名
string frame_id
// 高和寬分辨率
uint32 height
uint32 width
// 無壓縮的圖像編碼格式，包括rgb8，YUV444
string encoding
// 圖像數據的大小端存儲模式
uint8 is_bigendian
// 一行圖像數據的字節數量，作為步長參數
uint32 step
// 存儲圖像數據的柔性數組，大小是step*height

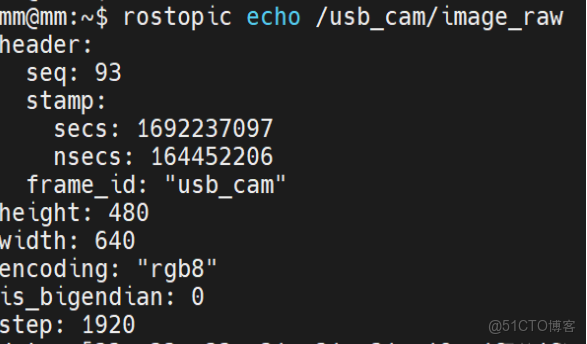

uint8[] data/usb_cam/image_raw內容展示：
（4）/usb_cam/image_raw/compressed的數據結構體：
rostopic info /usb_cam/image_raw/compressed
rosmsg show sensor_msgs/CompressedImagestd_msgs/Header header
uint32 seq
time stamp
string frame_id
// 壓縮的圖像編碼格式，jpeg，png
string format

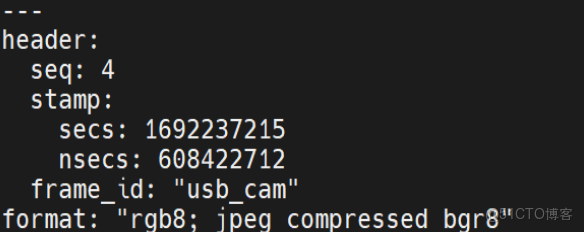

uint8[] data/usb_cam/image_raw/compressed內容展示：
攝像頭標定
標定引入
（1）Calibration：翻譯過來就是校準和標定。（2）攝像頭標定：Camera Calibration是計算機視覺中的一種關鍵技術，其目的是確定攝像頭的內部參數（Intrinsic Parameters）和外部參數（Extrinsic Parameters）。
內部參數：包括焦距、主點座標以及鏡頭畸變等因素。
這些參數與相機本身的硬件有關，如鏡頭和圖像傳感器等，一般由廠家提供。
外部參數：攝像頭相對於環境的位置和方向。
例如，它可能描述了一個固定攝像頭相對於周圍環境的姿態或者安裝位置。
以汽車為例，外參包括各個攝像頭之間的關係，攝像頭與radar，攝像頭與lidar的關係。（3）汽車各種傳感器的之間的相對位置和朝向，用3自由度的旋轉矩陣和3自由度的平移向量表示，這些外參由整車廠自己標。一般整車下線之後，進入特定的房間，使用靜態標靶、定位器的等高精度設備，完成Camera、radar、Lidar等傳感器的標定，稱之為產線標定，也叫做下線標定。
筆記本攝像頭內參標定
這裏我們使用標定常用的標靶圖形，完成筆記本攝像頭的內參標定。usb_cam可以使用內參標定，避免圖像畸變。（1）安裝標定功能包（ubuntu20.04+noetic）
sudo apt-get install ros-noetic-camera-calibration（2）創建 robot_vision 軟件包，並標定相關文件
cd ~/catkin_ws/src
catkin_create_pkg robot_vision cv_bridge image_transport sensor_msgs std_msgs geometry_msgs message_generation roscpp rospy
cd robot_vision
mkdir doc launch
touch launch/cameta_calibration.launch標定靶圖片：
cameta_calibration.launch：
<launch>
// 使用usb_cam包，發出/usb_cam/image_raw圖像數據
<node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen" >
<param name="video_device" value="/dev/video0" />
<param name="image_width" value="640" />
<param name="image_height" value="480" />
<param name="pixel_format" value="yuyv" />
<param name="camera_frame_id" value="usb_cam" />
<param name="io_method" value="mmap"/>
</node>
// 使用標定功能包，完成標定。
// 參數中，8x6表示橫向8個內部角點，豎向有6個
// square 是每個棋盤格的邊長
// /usb_cam/image_raw是監聽的圖像topic
<node
pkg="camera_calibration"
type="cameracalibrator.py"
name="camera_calibration"
output="screen"
args="--size 8x6 --square 0.024 image:=/usb_cam/image_raw camera:=/usb_cam"
/>
</launch>（3）編譯並運行
cd ~/catkin_ws/
catkin_make --source src/robot_vision
source devel/setup.bash
roslaunch robot_vision cameta_calibration.launch

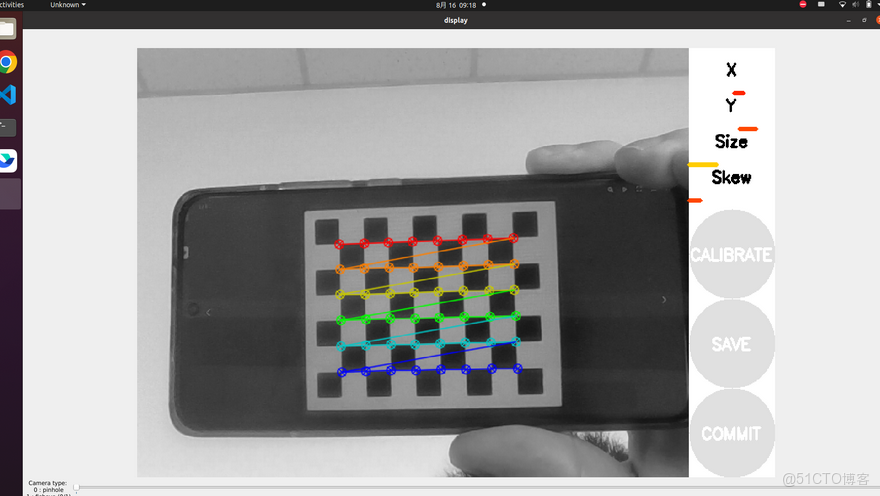

不斷晃動，直到COMMIT按鍵亮起，然後點擊，即可生成標定文件，本人的路徑為：/home/mm/.ros/camera_info/head_camera.yaml。
opencv和cv_bridge引入
（1）opencv和cv_bridge
安裝opencv（ubuntu20.04+noetic）:

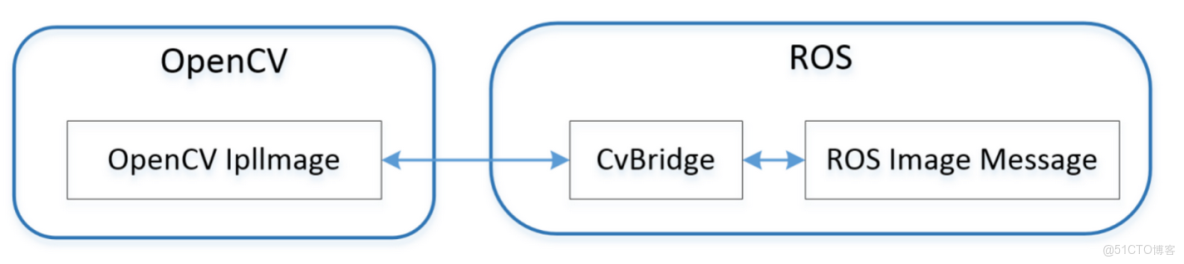

sudo apt-get install ros-noetic-vision-opencv libopencv-dev python3-opencv（2）opencv和cv_bridge的簡單架構圖如下：
根據這個圖，在ros裏，處理圖像的流程一般是：
# 第一步：使用cv_bridge將ROS的圖像數據轉換成OpenCV的圖像格式
cv_image = cv_bridge.imgmsg_to_cv2(msg, "bgr8")
# 第二步：使用opencv進行圖像處理
。。。
# 第三步，再將opencv格式額數據轉換成ros image格式的數據
ros_image = cv_bridge.cv2_to_imgmsg(cv_image, "bgr8")（3）在 上節的robot_vision包裏，我們新增一個cv_bridge的小樣例，主要功能是在捕捉到的圖像上打個藍色的圓標。
本文不深入講解opencv，推薦一個資料：W3Cschool - OpenCV教程
cv_bridge_test.py：
#! /usr/bin/env python3
# -*- coding: utf-8 -*-
import rospy
import cv2
from functools import partial
from cv_bridge import CvBridge, CvBridgeError
from sensor_msgs.msg import Image
def image_cb(msg, cv_bridge, image_pub):
# 使用cv_bridge將ROS的圖像數據轉換成OpenCV的圖像格式
try:
cv_image = cv_bridge.imgmsg_to_cv2(msg, "bgr8")
except CvBridgeError as e:
print(e)
# 在opencv的顯示窗口中繪製一個圓，作為標記
# cv_image.shape返回一個元組，包含圖像的行數（高度），列數（寬度）和通道數（通常是3個通道：BGR）
(rows, cols, channels) = cv_image.shape
# 當圖像的寬度和高度都大於60時，才執行畫圓標動作
if cols > 60 and rows > 60:
# 在計算機圖像處理中，圖像的原點（0,0）通常定義為圖像的左上角。(60,60)是圓心的座標。
# 30是圓的半徑。
# (255,0,0)定義了圓的顏色。在OpenCV中，默認的顏色空間是BGR，所以這其實是繪製了一個藍色的圓。
# -1表示填充圓。如果這個值是正數，則代表繪製的圓的線寬；如果是負數，則代表填充該圓。
cv2.circle(cv_image, (60,60), 30, (255,0,0), -1)
# 使用Opencv的接口，顯示Opencv格式的圖像
cv2.imshow("ycao: opencv image window", cv_image)
cv2.waitKey(3)
# 再將opencv格式額數據轉換成ros image格式的數據發佈
try:
image_pub.publish(cv_bridge.cv2_to_imgmsg(cv_image, "bgr8"))
except CvBridgeError as e:
print(e)
def main():
rospy.init_node("cv_bridge_test")
rospy.loginfo("starting cv_bridge_test node")
bridge = CvBridge()
image_pub = rospy.Publisher("/cv_bridge_image", Image, queue_size=1)
bind_image_cb = partial(image_cb, cv_bridge=bridge, image_pub=image_pub)
// 訂閲/usb_cam/image_raw，然後再回調函數裏處理圖像，併發布出來
rospy.Subscriber("/usb_cam/image_raw", Image, bind_image_cb)
rospy.spin()
cv2.destroyAllWindows()
if __name__ == "__main__":
main()cv_bridge_test.launch
<launch>
<node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen" >
<param name="video_device" value="/dev/video0" />
<param name="image_width" value="640" />
<param name="image_height" value="480" />
<param name="pixel_format" value="yuyv" />
<param name="camera_frame_id" value="usb_cam" />
<param name="io_method" value="mmap"/>
</node>
<node
pkg="robot_vision"
type="cv_bridge_test.py"
name="cv_bridge_test"
output="screen"
/>
<node
pkg="rqt_image_view"
type="rqt_image_view"
name="rqt_image_view"
output="screen"
/>
</launch>（4）編譯並運行
cd ~/catkin_ws/
catkin_make --source src/robot_vision
source devel/setup.bash

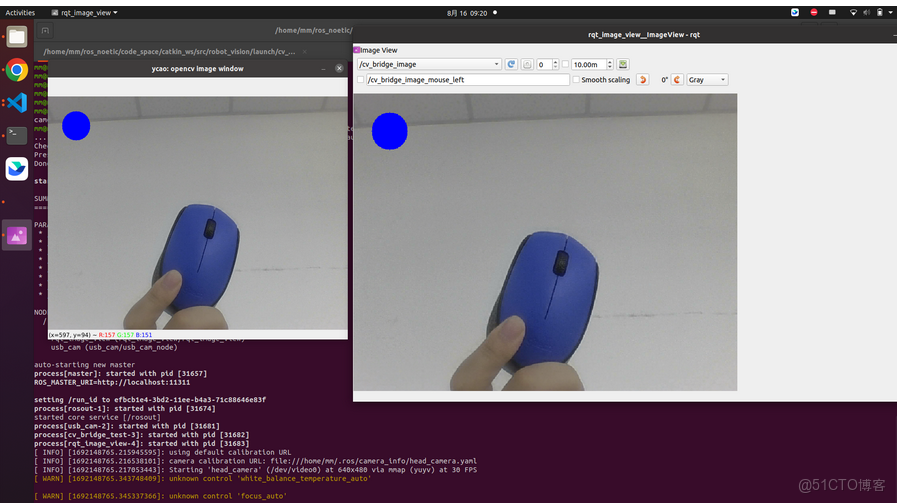

roslaunch robot_vision cv_bridge_test.launch
總結
本文主要系統介紹了機器視覺處理的外圍知識，引入了opencv和cv_bridge，後面幾篇文章，我們將用它們繼續豐富 robot_vision 軟件包。
