電子煙控制芯片是電子煙的 “神經中樞”，負責感知用户抽吸、精確控制加熱、管理電池與安全保護，通過PWM動態調節功率與温度，以保障霧化效率、口感一致性與使用安全。以下是其核心工作原理的詳細拆解：

一、核心模塊與功能

控制芯片通常集成以下關鍵模塊，協同完成電子煙的全流程控制：

模塊	核心功能	關鍵參數 / 實現方式
用户觸發檢測	識別抽吸動作（氣流 / 按鍵）	咪頭 / 霍爾 / 電容式傳感器，檢測氣壓 / 電容變化
功率 / 温度控制	調控加熱絲功率與温度	PWM（脈衝寬度調製），頻率可達 kHz 級，精度 0.1℃
電池管理	充電、放電、電壓監測	線性 / 開關充電，欠壓鎖定（UVLO），過充保護
安全保護	短路、過流、過熱、超時	毫秒級故障響應（0.01 秒），多重防護機制
人機交互	狀態指示（LED）、模式切換	LED 漸變 / 閃爍，按鍵檔位調節

二、工作流程詳解

1. 觸發與喚醒

• 用户抽吸時，氣流傳感器（如咪頭）檢測到氣壓變化，輸出電信號至芯片；或通過按鍵主動觸發。
• 芯片從低功耗休眠模式喚醒，啓動初始化與狀態自檢（如電池電壓、傳感器狀態）。

2. 功率與温度調節（核心環節）

• PWM 動態控制

芯片通過 PWM 信號調節 MOSFET 開關佔空比，控制加熱絲平均電流，使温度穩定在 200–300℃（煙油霧化的理想區間）。

• 閉環反饋

部分高端芯片集成 NTC 温度傳感器或發熱絲電阻檢測，實時反饋温度 / 電阻數據，動態調整 PWM 佔空比，實現 0.1℃級温度波動控制。

• 口感適配

根據抽吸力度（氣流傳感器信號）調整功率輸出 —— 輕吸時降低功率，煙霧柔和；深吸時提升功率，煙霧濃郁。

3. 電池管理與充電

• 放電保護

實時監測電池電壓，當電壓低於設定閾值（如 2.8V）時觸發欠壓鎖定，停止輸出，防止電池過放。

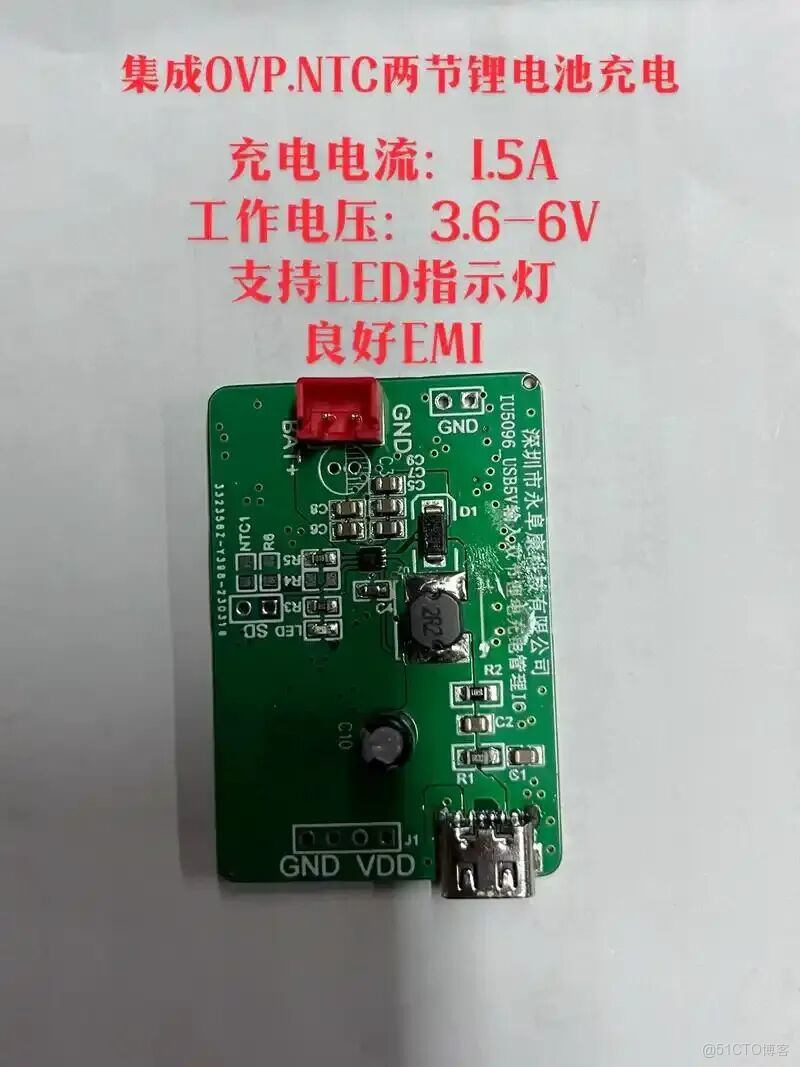

• 充電管理

支持 5V 適配器充電，採用涓流→恆流→恆壓三段式充電，保護電池並延長壽命。

• 過充保護

充電電壓達到上限（如 4.2V）時自動截止，避免電池損壞。

4. 安全保護機制

• 短路 / 過流保護

檢測加熱絲電阻（如 < 0.5Ω）或電流異常，立即切斷輸出。

• 過熱保護

芯片內置温度傳感器，或通過 NTC 檢測加熱絲 / 芯片温度，超温時停止工作。

• 超時保護

單次抽吸超過設定時間（如 10 秒）自動斷電，防止乾燒與過熱。

• 其他防護

過壓、反接、靜電保護等，部分芯片集成 12 重以上安全機制。

5. 狀態指示與交互

• 抽吸時 LED 漸變點亮（如每 0.5 秒 32 步亮度變化），模擬吸煙體驗。

• 充電、電量低、故障時通過 LED 閃爍頻率 / 顏色區分狀態。

---

三、關鍵技術與特點

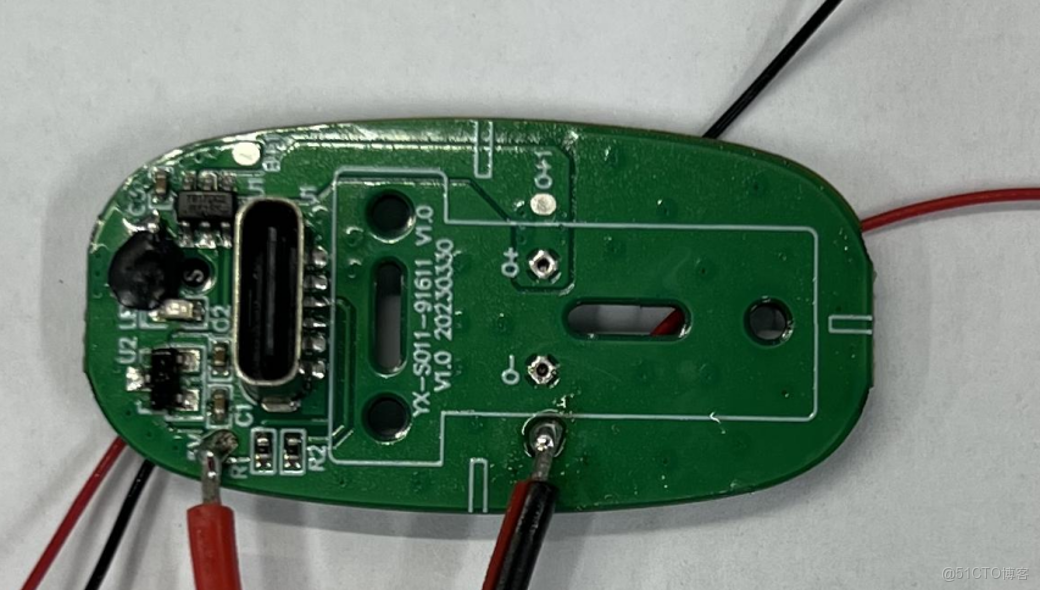

• 高集成度單芯片集成 MCU、PWM、充電管理、傳感器接口、安全保護，簡化外圍電路。
• 低功耗設計休眠電流低至 μA 級（如 2μA），延長待機時間。
• 動態響應每秒數百次 PWM 調整，配合傳感器實時反饋，實現 “智能口感”。
• 安全優先故障響應時間可達 0.01 秒，多重冗餘保護降低風險。

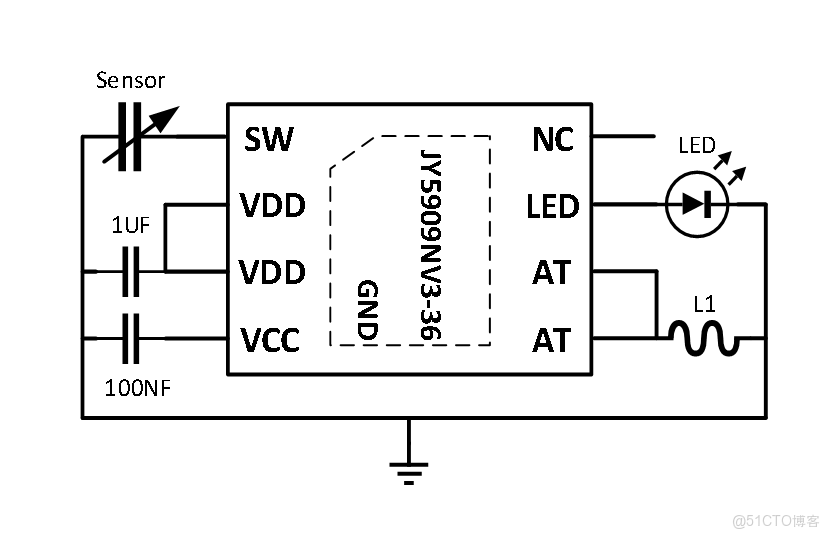

四、典型芯片示例

• XM7812集成霧化控制、充電、MOSFET 驅動，支持 10 秒超時、短路保護、欠壓鎖定，LED 漸變指示。
• SS800X8 位 MCU，集成咪頭檢測、發熱絲阻值檢測、短路保護，休眠功耗 2μA，支持多電源輸入。
• HM8008S單芯片控制器，內置 1A 線性充電、三段式充電、過充 / 過放 / 短路 / 過熱保護。

五、總結

電子煙控制芯片通過傳感器觸發→PWM功率調節→電池與安全管理→交互反饋的閉環流程，實現了煙油的高效霧化與安全使用。其核心在於 PWM 動態控制與多重安全機制，既保障了口感一致性，又降低了使用風險。隨着技術演進，芯片正朝着更高集成度、更精準温控、更豐富智能功能的方向發展，成為電子煙體驗與安全的核心決定因素。

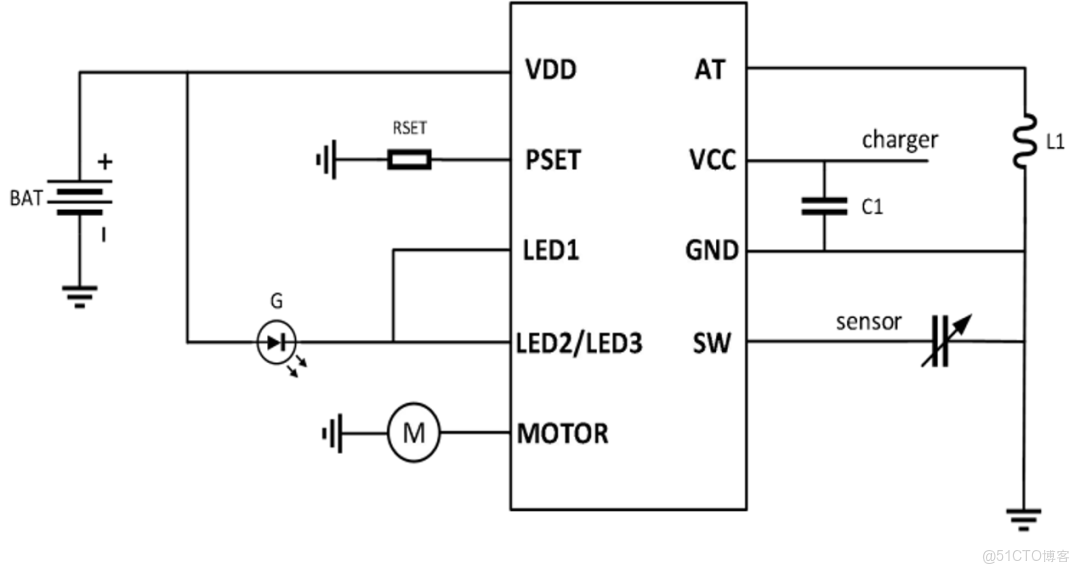

以下針對 XM7812、SS800X、HM8008S 三款主流芯片，從核心參數、功能特性、適用場景、典型電路四個維度展開對比，方便快速選型。

對比維度	XM7812	SS800X	HM8008S
芯片架構	專用霧化控制芯片（無獨立 MCU 內核）	8 位通用 MCU 內核 + 霧化控制外設	單芯片集成充電 + 霧化控制
工作電壓	2.5V~4.2V（鋰電池直接供電）	2.4V~4.5V	2.7V~4.2V
輸出功率範圍	5W~15W	3W~20W（支持功率檔位調節）	4W~18W
控制方式	固定 PWM 佔空比 + 開環控制	可調 PWM（1kHz~20kHz）+ 閉環電阻檢測	自適應 PWM + 温度反饋（可選 NTC）
充電功能	內置 1A 線性充電模塊，三段式充電（涓流 / 恆流 / 恆壓）	無內置充電，需外接充電芯片（如 TP4056）	內置 1A 線性充電，支持反接保護
觸發方式	氣流傳感器（咪頭）/ 按鍵觸發	氣流傳感器 / 按鍵 / 觸摸觸發	氣流傳感器 / 按鍵觸發
安全保護	短路、過流、欠壓、超時（10s）、過熱	短路、過流、欠壓、超時、電阻異常檢測、靜電保護	短路、過充、過放、過熱、反接、超時
交互功能	單 LED 漸變指示（抽吸 / 充電 / 低電）	多 LED 指示（功率檔位 / 電量 / 故障）	單 LED 閃爍指示（狀態區分）
休眠功耗	5μA	2μA（超低功耗，長待機）	3μA
適用場景	入門級一次性電子煙、換彈式小煙	中高端可充電電子煙、多檔位調壓煙	性價比換彈煙、便攜一次性霧化器

• SS800X：靈活性最高，適合中高端產品

• 搭載 8 位 MCU 內核，支持用户自定義程序燒錄，可靈活設置功率檔位（如 3 檔：8W/12W/16W）、LED 顯示邏輯、保護閾值。
• 內置發熱絲電阻檢測功能，能實時監測加熱絲阻值變化，判斷是否乾燒，屬於閉環控制方案，口感一致性更強。
• 無內置充電模塊，需外接充電芯片，電路稍複雜，但可適配更大功率充電需求。

• XM7812：集成度高，適合低成本方案

• 無需外接充電芯片，單芯片即可實現 “充電 + 霧化 + 保護”，外圍元件少，BOM 成本低。

• 開環控制方式，PWM 佔空比固定，適合對口感一致性要求不高的入門級產品。

• LED 漸變效果流暢，抽吸時亮度逐步提升，模擬傳統吸煙的火光效果，用户體驗較好。

• HM8008S：平衡性價比與安全性，適合主流產品

• 內置充電 + 反接保護，解決鋰電池反接燒燬問題，可靠性高。

• 支持可選 NTC 温度傳感器接入，可升級為閉環温控方案，兼顧成本與性能。

• 保護機制全面（7 重以上），適合對安全要求較高的量產型產品。
