概述
產品後續維護,版本號管理是必不可少的一項,不管是開發中測試、量產、還是後期升級迭代都是需要版本號管理來區分。在此寫一篇文章做個筆錄,需要用的知識分散加載,如還不太懂這方面的知識,可去“百度”或者“deepseek”科普,這裏不再贅述。
這裏介紹有兩種方式:
1、第一種,使用__attribute__((at(ADDR_BASE))))
2、第二種,使用__attribute__((section(".version_info"))),需要在.sct文件中修改,才能使用
區別是第一種比第二種佔用空間大,後面會介紹。
一、開發環境

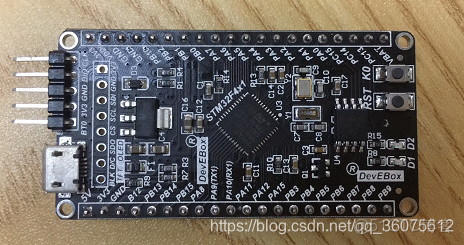

1、硬件平台
STM32F401CEU6
內部Flash : 512Kbytes,SARM : 96 Kbytes
二、STM32CubeMx配置

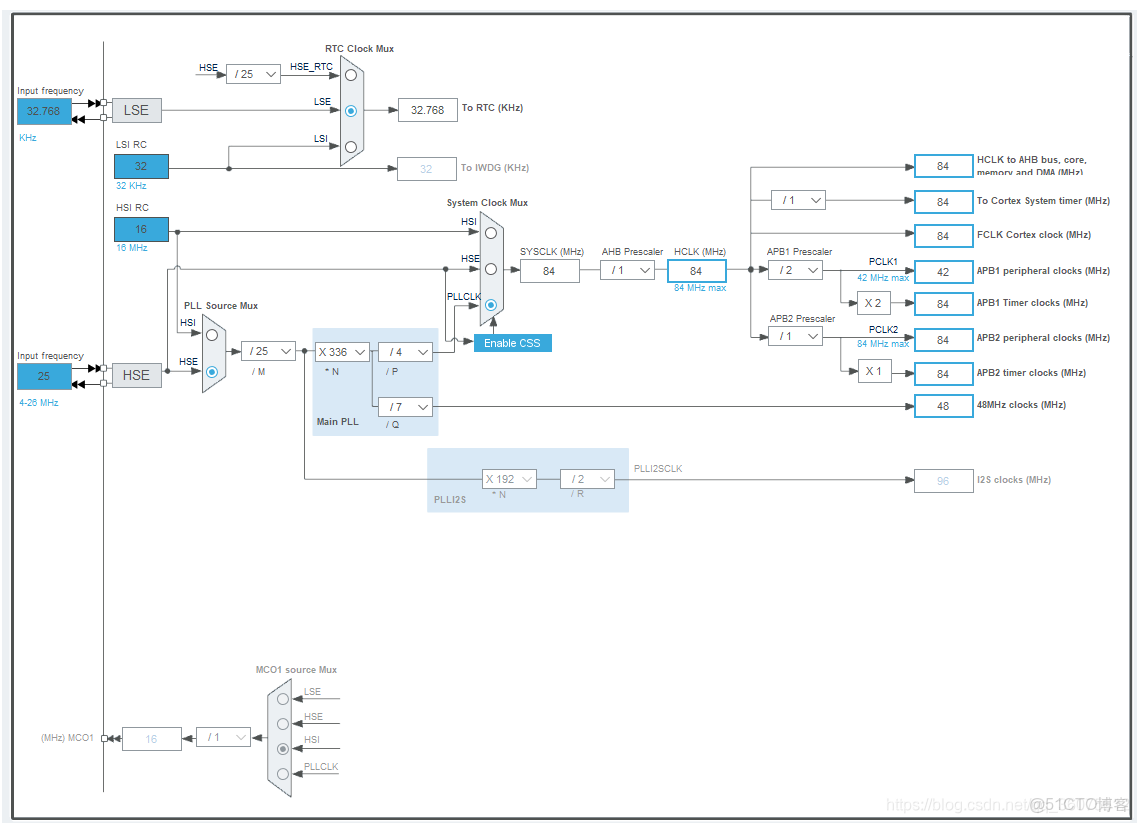

2.1、系統時鐘配置

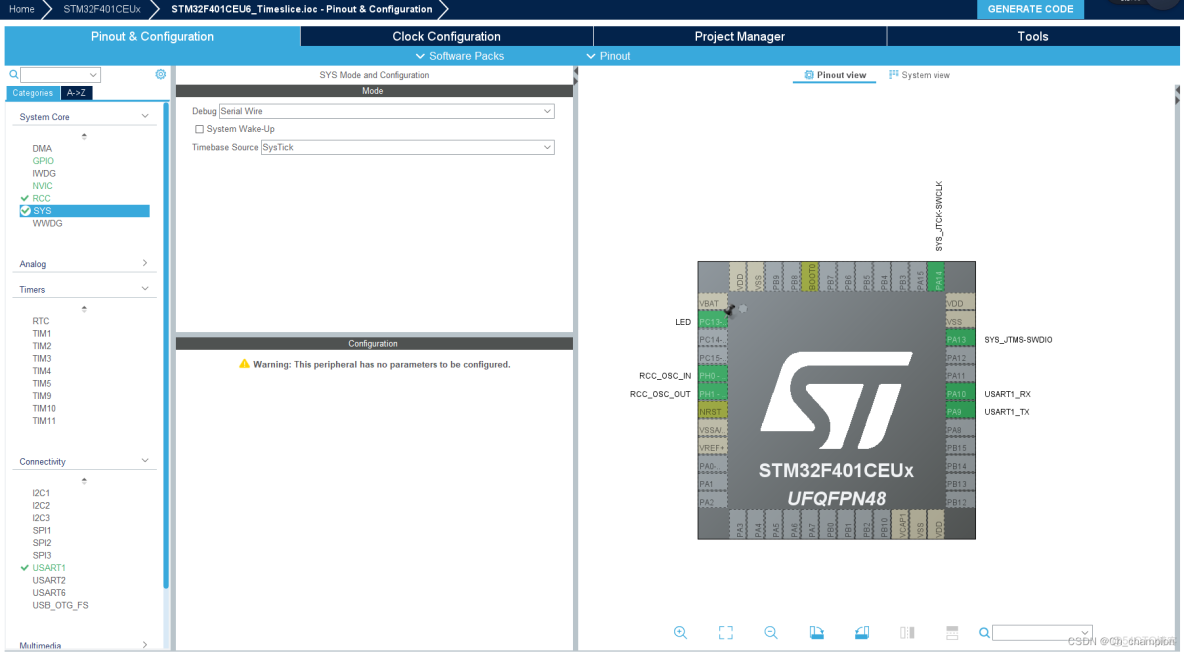

2.2、下載調試配置

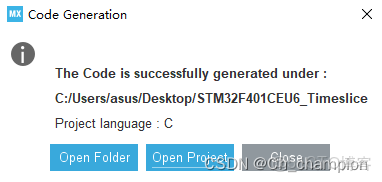

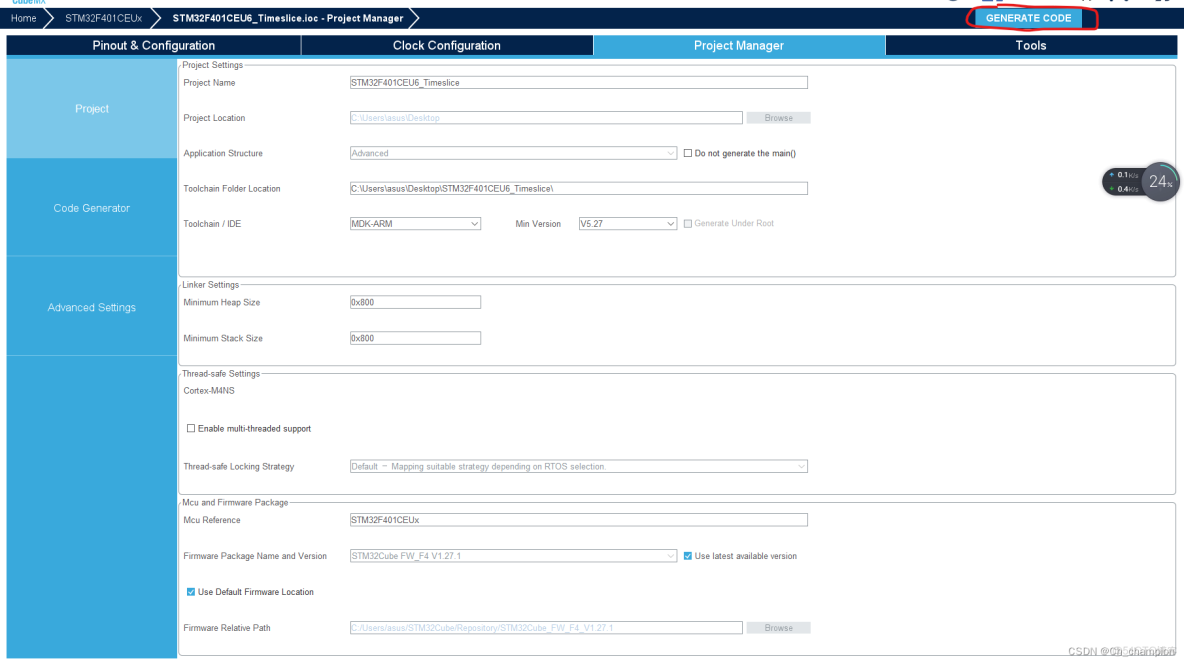

2.3、生成代碼

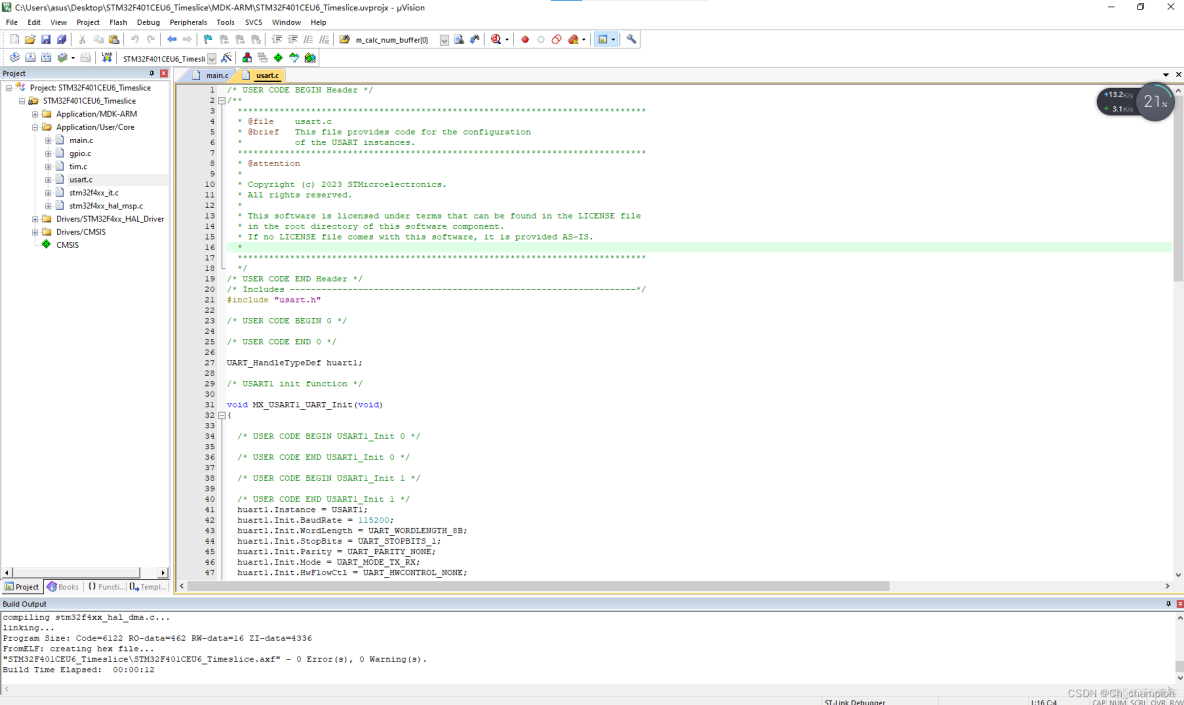

2.4、編譯工程

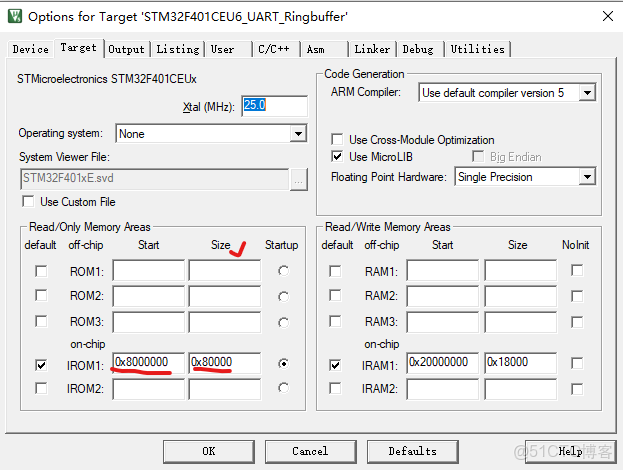

2.5、查看該型號芯片Falsh的地址、大小信息
三、編碼
1、main.c
/* USER CODE BEGIN 0 */
#define ENABLE_SCT 1 //需要添加 .sct文件裏面的內容才行。
/* 編譯信息結構體 - 將存儲在Flash中 */
typedef struct {
char compile_data[12]; /* 編譯日期 "MMM DD YYYY" */
char compile_time[10]; /* 編譯時間 "HH:MM:SS" */
char compiler_info[10]; /* 編譯器信息 */
char hardware_version[10]; /* 硬件版本號 */
char firmware_version[10]; /* 軟件版本號 */
char mcu_type[15]; /* MCU型號 */
} __attribute__((packed)) build_info_t;
//#define INFO_ADDR_BASE (0x8000000 + 0x80000 - 0x800) //最後的1k地址,起始地址: 0x8000000, 大小是: 0x80000(512k), 預留2k空間存儲, 有個弊端就是固件空間佔很大
#define INFO_ADDR_BASE (0x8000000 + 0x4000) //最後的1k地址,起始地址: 0x8000000, 偏移16k地址用來存放, 通過map得知,改個合理的地址專門存放該信息即可
/* 編譯信息實例 - 使用特定段存儲 */
//const build_info_t firmware_build_info __attribute__((section(".build_info"), used)) = {
#if ENABLE_SCT
const build_info_t firmware_build_info __attribute__((section(".build_info"))) = { //要在.sct文件中修改,才能使用
#else
const build_info_t firmware_build_info __attribute__((at(INFO_ADDR_BASE + 0x00))) = {
#endif
__DATE__,
__TIME__,
#ifdef __ICCARM__
"IAR-ARM", /* IAR編譯器*/
#elif defined(__CC_ARM) || defined(__ARMCC_VERSION)
"KEIL-MDK", /* keil編譯器 */
#else
"Unknown",
#endif
"HW_V1.2.1", /* 硬件版本 */
"FW_V1.0.1", /* 軟件版本 */
"STM32F401CEUx" /* MCU型號 */
};
/* 詳細版本信息字符串 */
//const char firmware_build_info[] __attribute__((section(".version_info"), used)) =
#if ENABLE_SCT
const char detailed_version_info[] __attribute__((section(".version_info"))) =
#else
const char detailed_version_info[] __attribute__((at(INFO_ADDR_BASE + 0x400))) = // 偏移1k地址空間
#endif
"=== heihei === \r\n"
"Firmware Version: 1.0.1\r\n"
"Build Data:" __DATE__ "\r\n"
"Build TIME:" __TIME__ "\r\n"
"Cocyright (c) 2025 heihei\r\n";
////------------------------------------------------------------------------------#include //------------------------------------------------------------------------------
//#define VERINFO_ADDR_BASE (0x8004F00) // 版本信息在FLASH中的存放地址
//const char Hardware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x00))) = "Hardware: 1.0.0";
//const char Firmware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x20))) = "Firmware: 1.0.0";
//const char Compiler_Date[] __attribute__((at(VERINFO_ADDR_BASE + 0x40))) = "Date: "__DATE__;
//const char Compiler_Time[] __attribute__((at(VERINFO_ADDR_BASE + 0x60))) = "Time: "__TIME__;
////------------------------------------------------------------------------------
//volatile int test_num __attribute__((at(0x20018040))) = 0;
//volatile int num __attribute__((at(0x8080400))) = 0;
//
//void AA(void) __attribute__((section("RAM1")));
//void AA(void)
//{
// volatile int a = 1;
//}
//void BB(void) __attribute__((section("ROM1")));
//void BB(void)
//{
// volatile int test_num = 2;
//}
/* USER CODE END 0 */
int main(void)
{
/* USER CODE BEGIN 1 */
// void AA(void);
// AA();
// void BB(void);
// BB();
// test_num = 9;
// num = 6;
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_USART1_UART_Init();
MX_TIM1_Init();
MX_IWDG_Init();
MX_USART6_UART_Init();
/* USER CODE BEGIN 2 */
HAL_TIM_Base_Start_IT(&htim1);
HAL_UART_Receive_IT_Enable();
printf("heihei min task \r\n");
// printf("buildData: %s\r\n", firmware_build_info.compile_data);
// printf("buildTime: %s\r\n", firmware_build_info.compile_time);
// printf("buildInfo: %s\r\n", firmware_build_info.compiler_info);
// printf("firwareVersion: %s\r\n", firmware_build_info.firmware_version);
// printf("mcu_type: %s\r\n", firmware_build_info.mcu_type);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
四、結果
A、第一種方式
1、在main.c文件第 62行代碼
#define ENABLE_SCT 1
改成
#define ENABLE_SCT 0

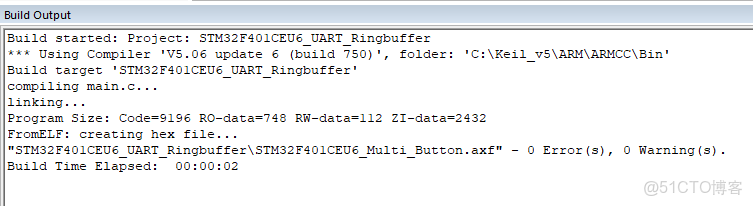

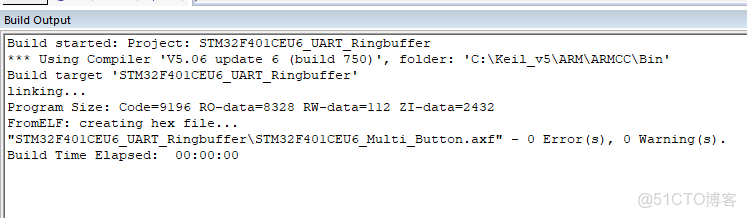

2、再次編譯工程,如下所示

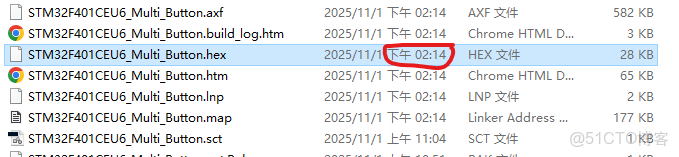

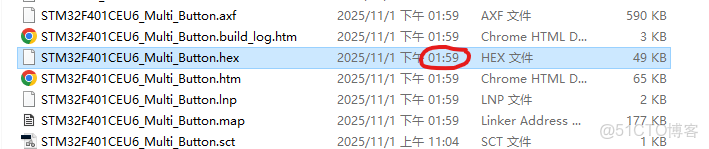

3、編譯時間

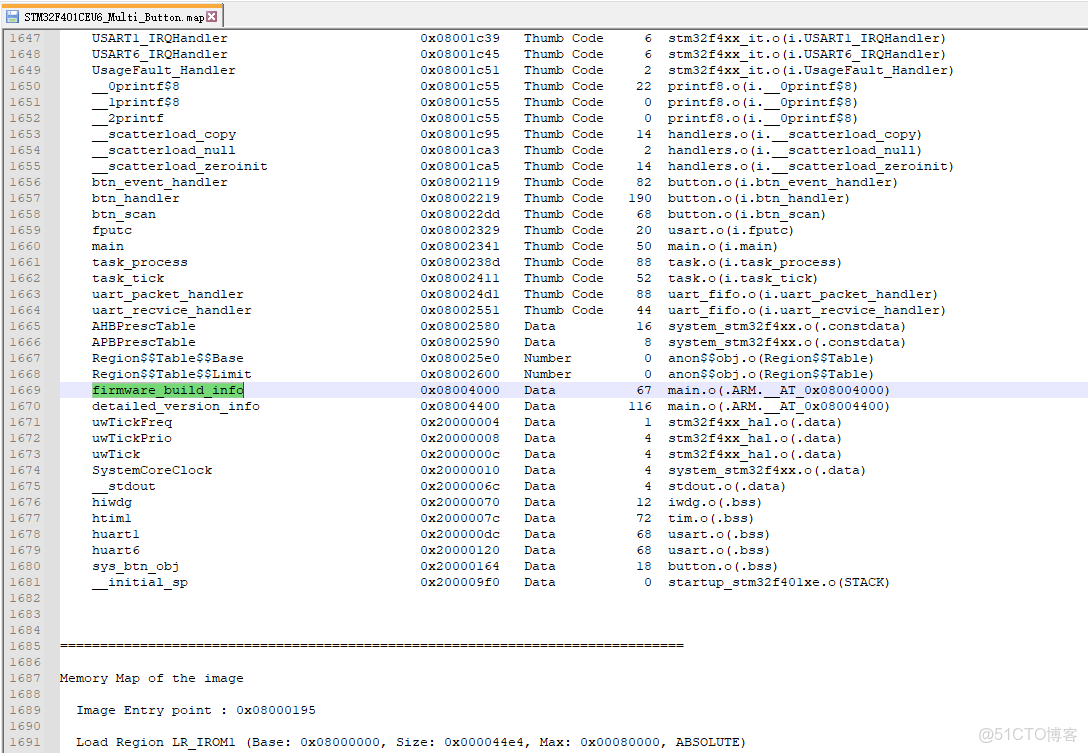

4、使用.map文件查看地址分配信息

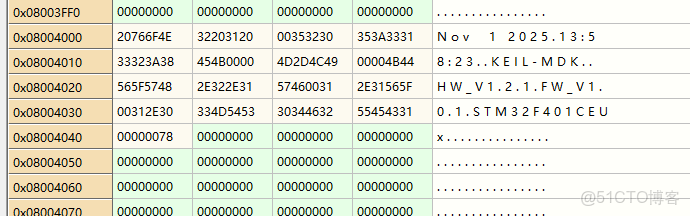

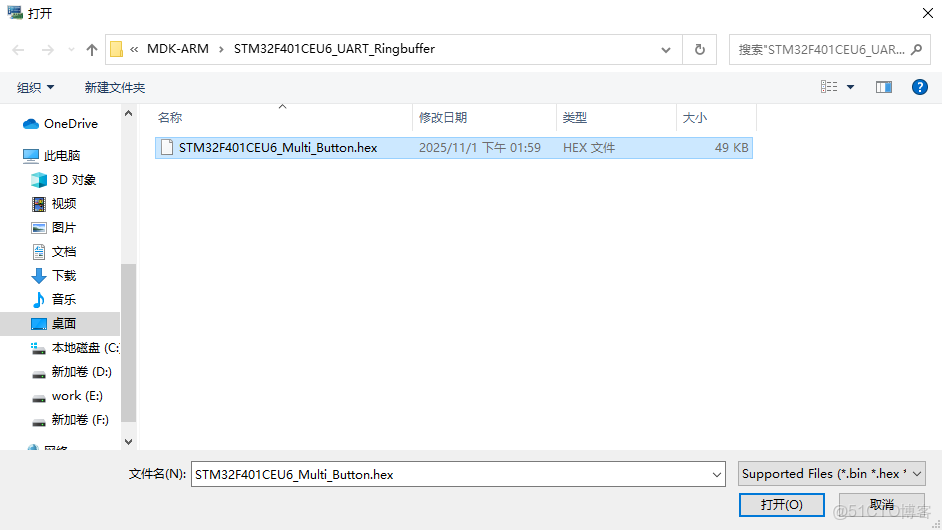

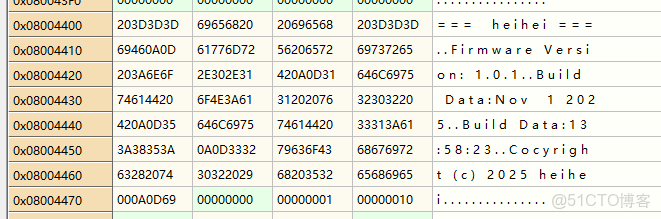

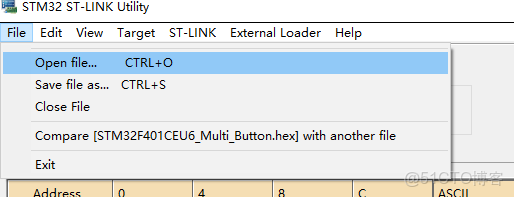

5、使用ST- LINK 查看hex文件內容

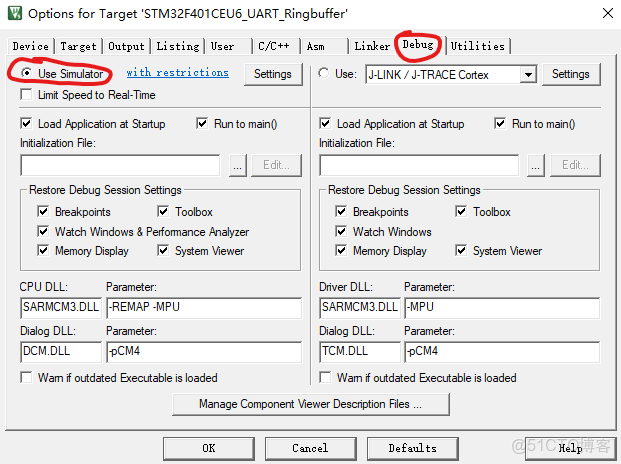

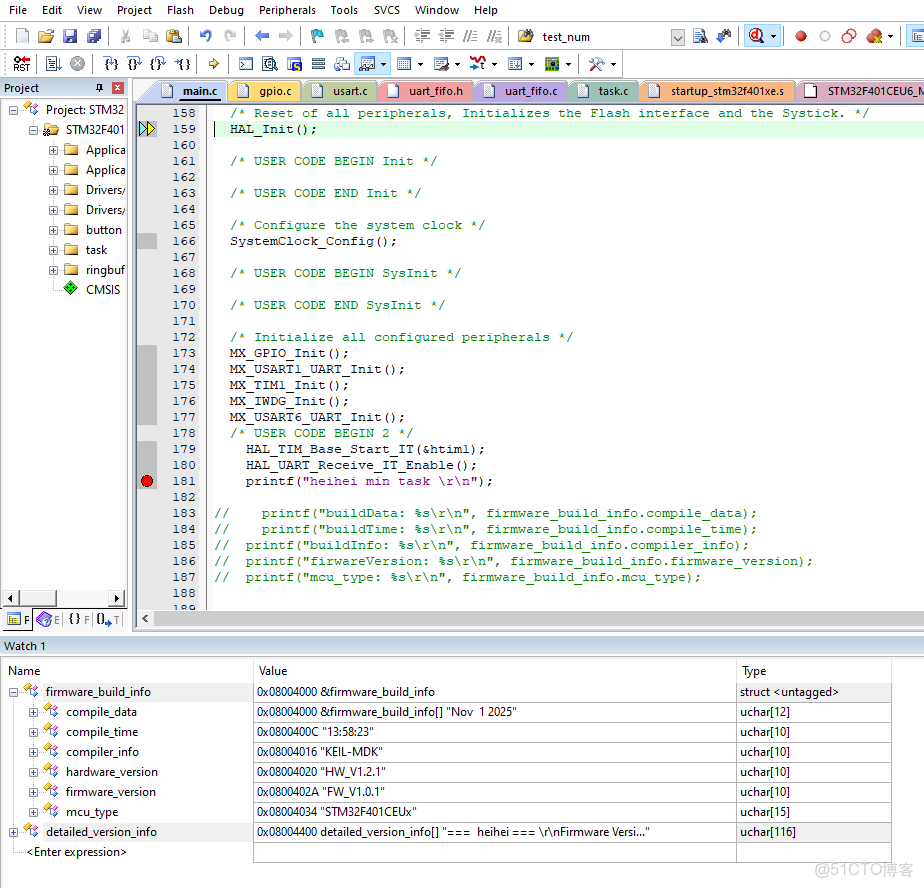

6、使用軟件debug模式,查看內容信息
B、第二種方式
1、在main.c文件第 62行代碼
#define ENABLE_SCT 1
改成
#define ENABLE_SCT 0

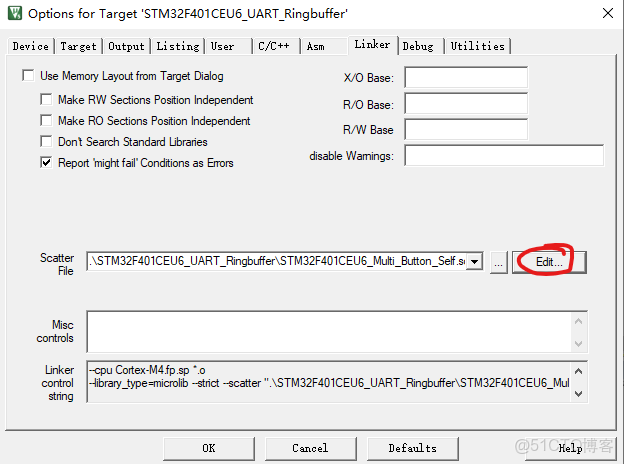

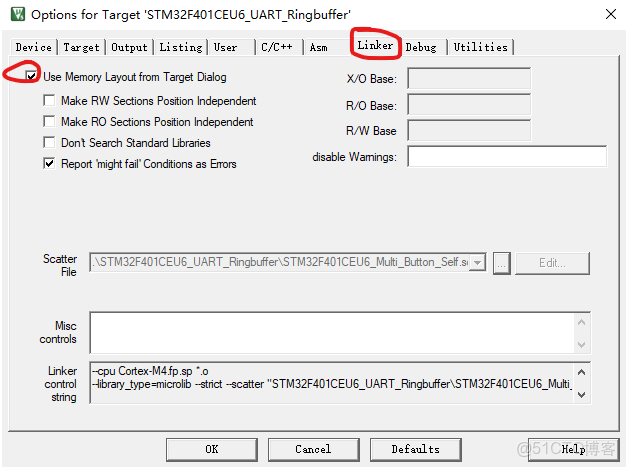

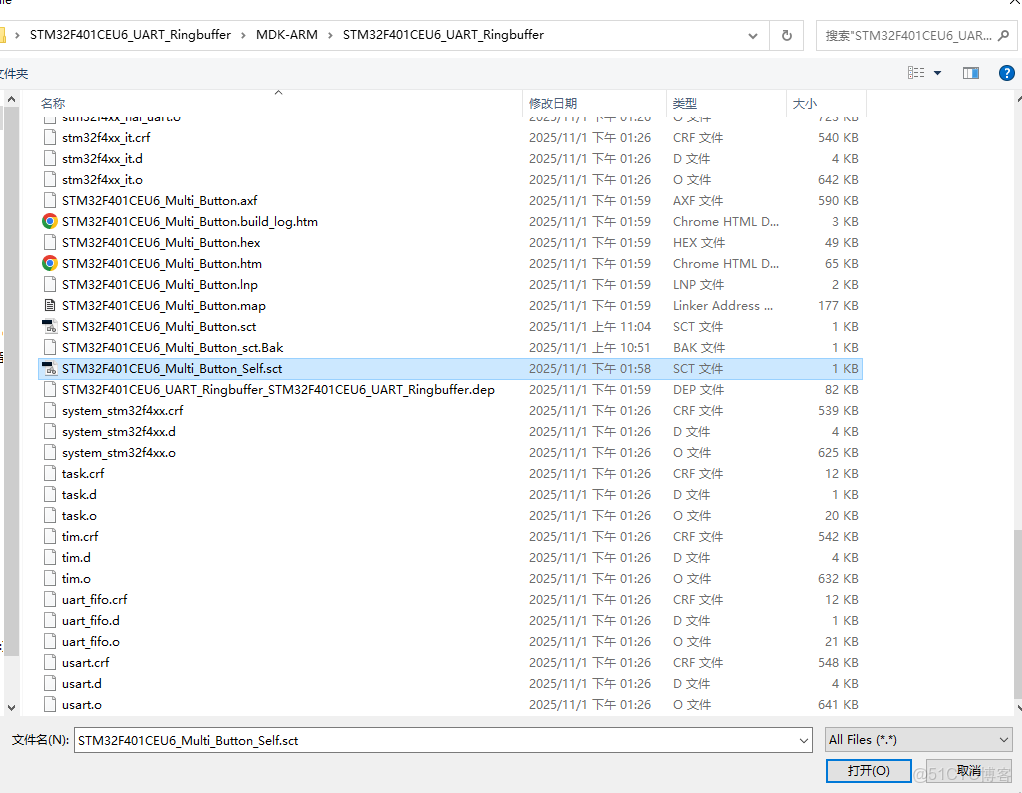

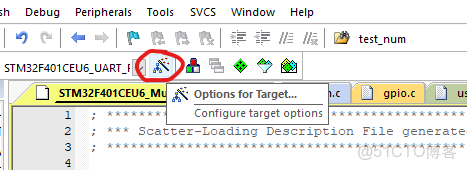

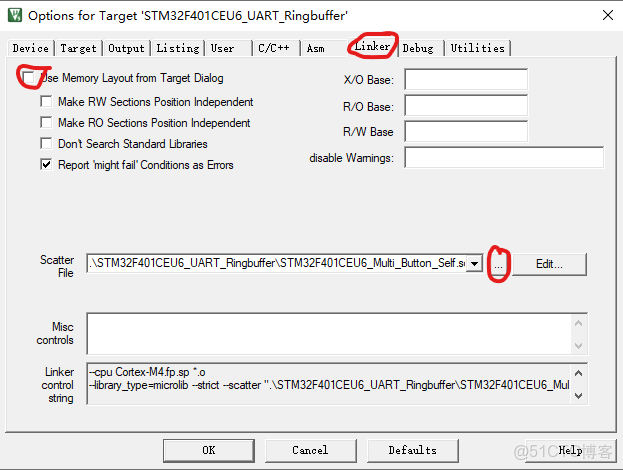

2、找到.sct文件,重新命名避免原文件的覆蓋。

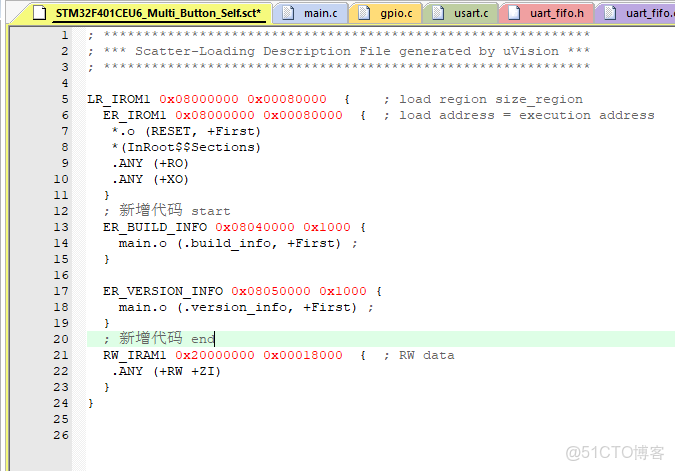

3、修改.sct文件內容
; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************
LR_IROM1 0x08000000 0x00080000 { ; load region size_region
ER_IROM1 0x08000000 0x00080000 { ; load address = execution address
*.o (RESET, +First)
*(InRoot$$Sections)
.ANY (+RO)
.ANY (+XO)
}
; 新增代碼 start
ER_BUILD_INFO 0x08040000 0x1000 {
main.o (.build_info, +First) ;
}
ER_VERSION_INFO 0x08050000 0x1000 {
main.o (.version_info, +First) ;
}
; 新增代碼 end
RW_IRAM1 0x20000000 0x00018000 { ; RW data
.ANY (+RW +ZI)
}
}
4、同理上面都修改好後,再次編譯工程。

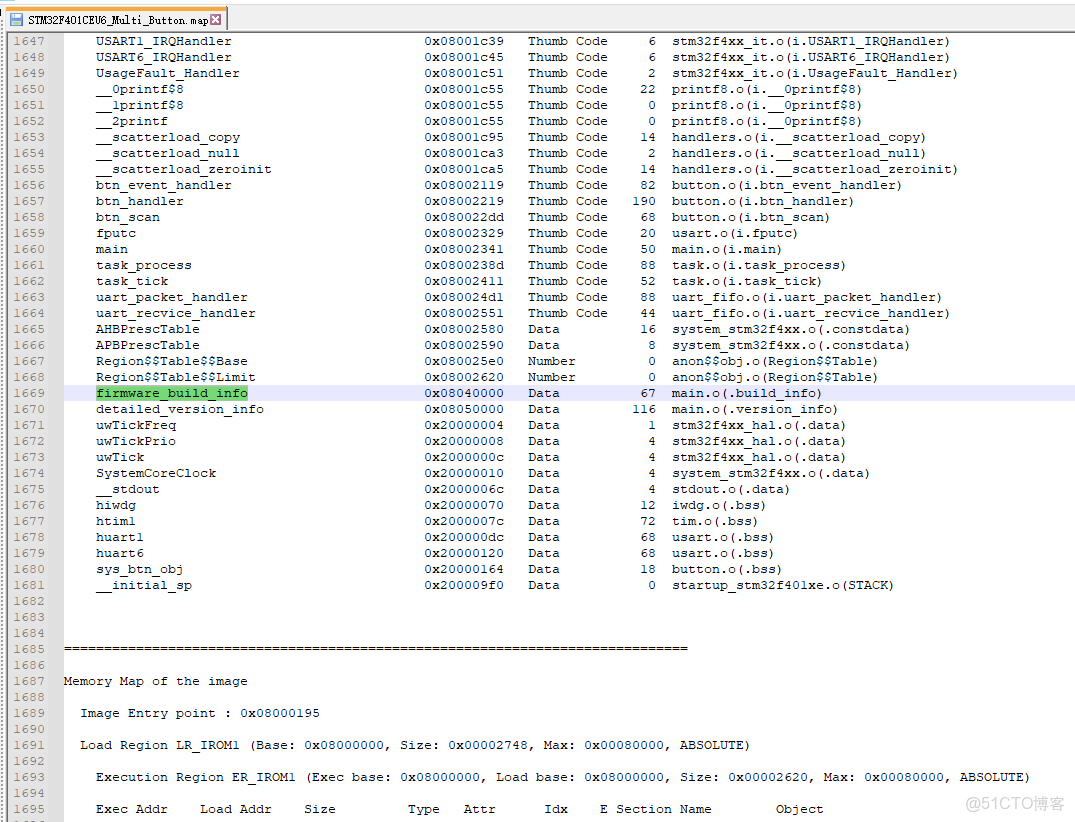

5、使用.map文件查看地址分配信息

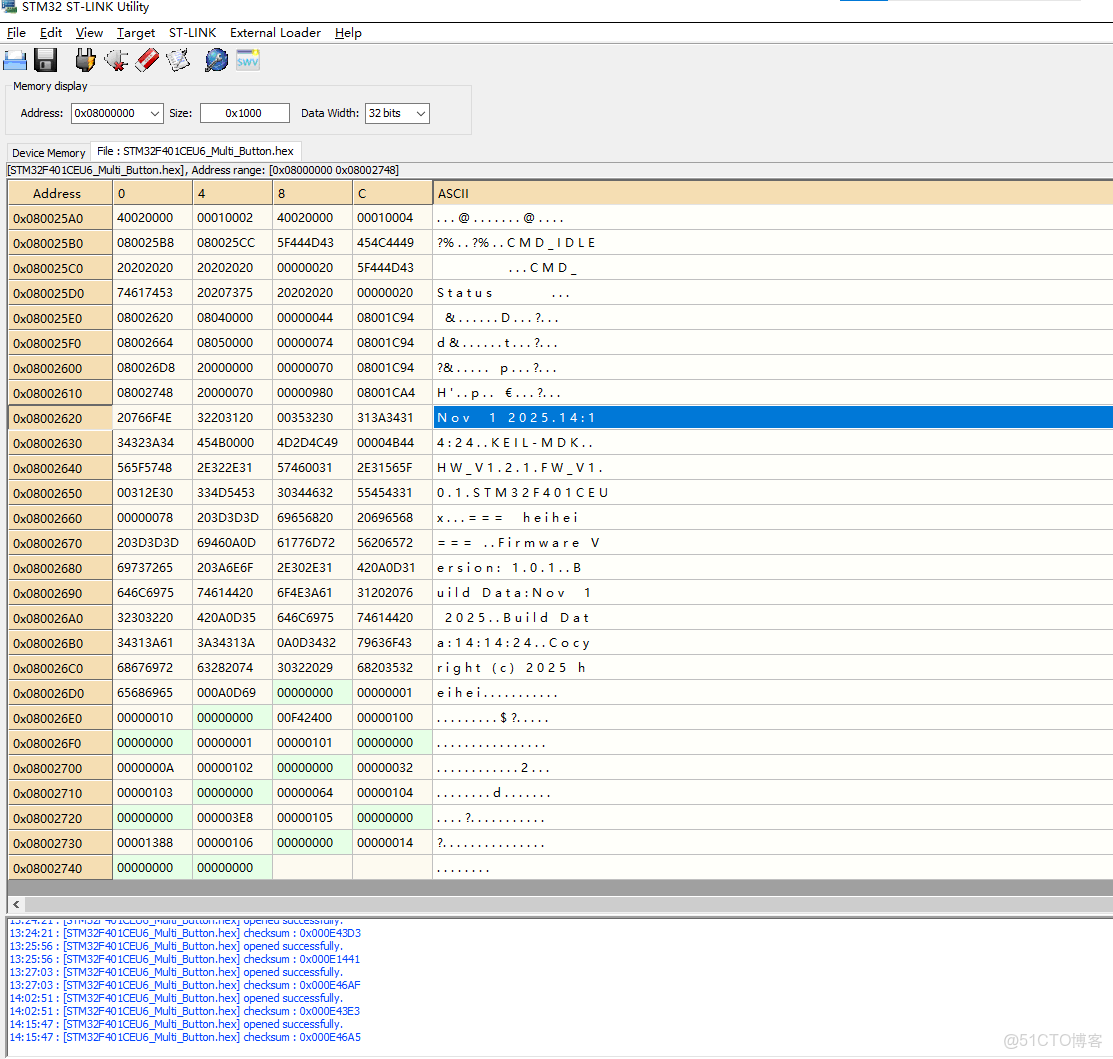

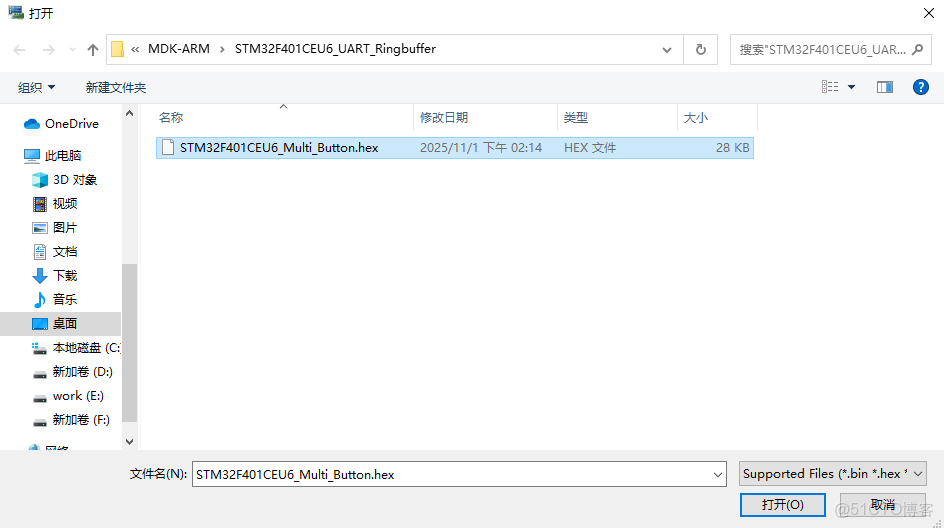

6、使用ST-LINK 查看hex固件內容
五、總結
好了,講解完畢,希望能幫助到大家,蟹蟹參閲。
