實驗平台
硬件：銀杏科技GT7000雙核心開發板-ARM-STM32H743XIH6，銀杏科技iToolXE仿真器軟件：最新版本STM32CubeH7固件庫，STM32CubeMX v6.10.0，開發板環境MDK v5.35，TCP&UDP測試工具，串口工具putty網盤資料包：鏈接:https://pan.baidu.com/s/1Y3nwaY4SMxfoUsdqPm2R3w?pwd=inba提取碼: inba
FSMC的地址映射
FMC是Flexible memory controller的縮寫，譯為靈活的靜態存儲控制器。它可以用於驅動包括PSRAM、SDRAM以及NAND FLSAH類型的存儲器，也可以用於驅動液晶屏幕等模塊。

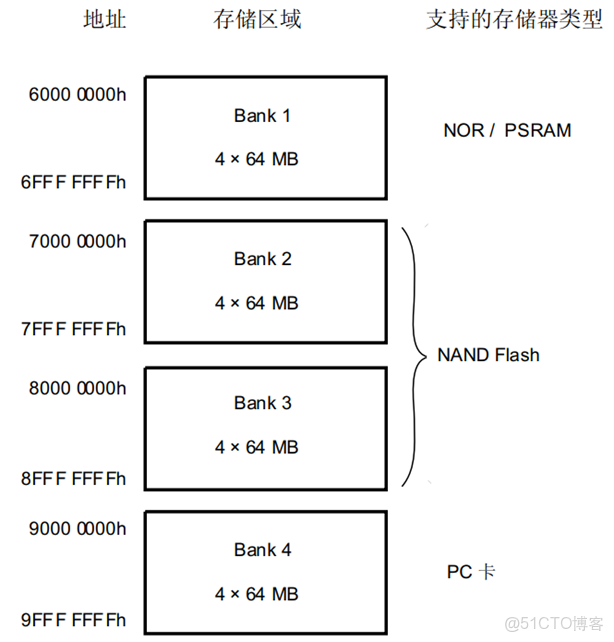

ARM的BANK1地址空間。就是FSMC連接好外部存儲器並初始化後，就可以直接通過訪問地址來讀寫資料。因為外接的存儲單元是映射到STM32的內部尋址空間的。FMC的地址映射如下所示。由於使用了FMC_NE1（FMC_CS）引腳作為片選信號，大家使用的
FSMC框圖剖析

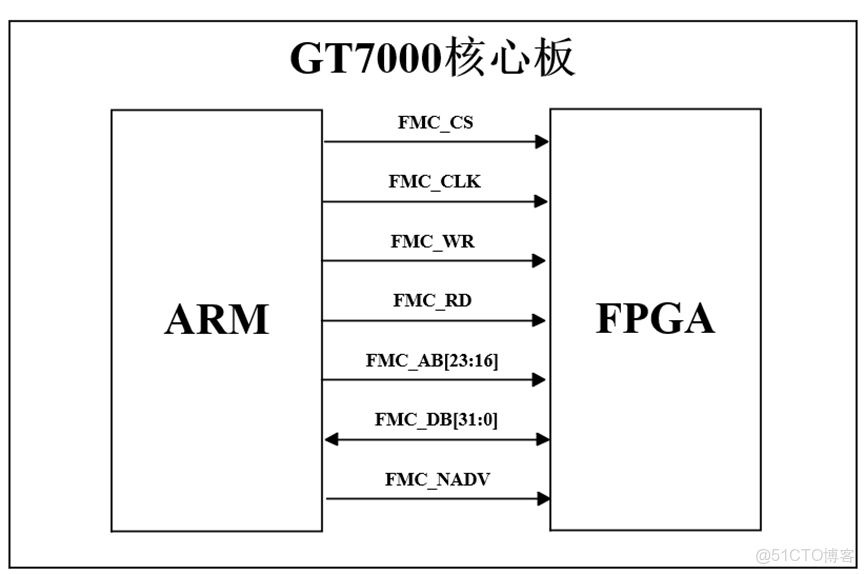

如下圖所示，GT7000核心板上，FMC協議需要ARM與FPGA之間有這麼多IO相連，具體引腳的作用如下：
(1)FMC_CS（片選信號）：低電平片選信號奏效，高電平失能（默認狀態為高：失能）；
(2) FMC_NADV（地址有效信號）：上升沿鎖存地址的低位（FSMC複用地址模式時有用，獨立地址模式時不用）；
(3) FMC_RD（讀信號）：讀數據信號，低電平高效，上升沿鎖存數據，高電平失能（默認狀態為高：失能）；
(4) FMC_WR（寫信號）：寫數據信號，低電平有效，上升沿鎖存數據，高電平失能（默認狀態為高：失能）；
(5) FMC_AB[23:16]：地址總線；
(6) FMC_DB[31:0]：數據總線。
FMC複用地址模式，相較於獨立地址模式，物理上只添加了一根NADV（有時也叫NL）信號線。以NADV信號作為標誌，當NADV信號低電平時，數據總線上傳輸的是地址數據，由於bank1的尋址空間有限，當利用32bit數據位寬時，地址空間為0~2^24-1，也就是説最大佔用24根數據線傳輸地址數據；當NADV信號高電平時，數據總線上傳輸的是正常數據信息。

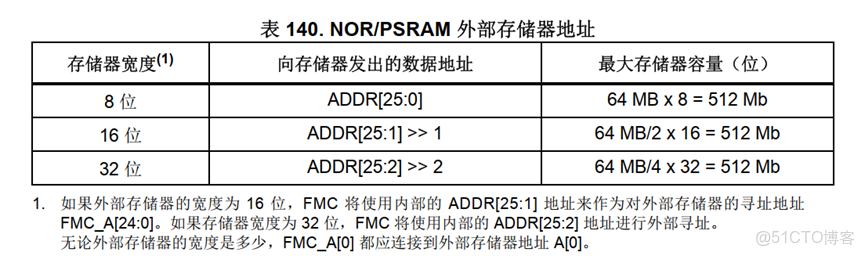

在複用地址模式下，地址數據在ARM端要左移2位才能被正常解析。（在STM32使用32位數據位寬時，訪問地址必須先左移2位.，才能正確輸出地址信號）詳見STM32參考手冊22.6.1章節。

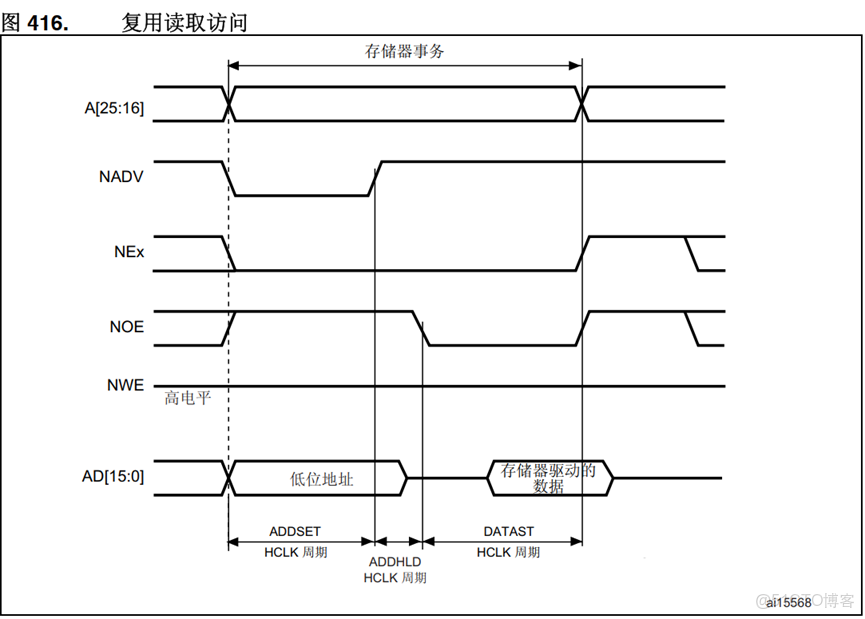

FMC讀寫FPGA的時序

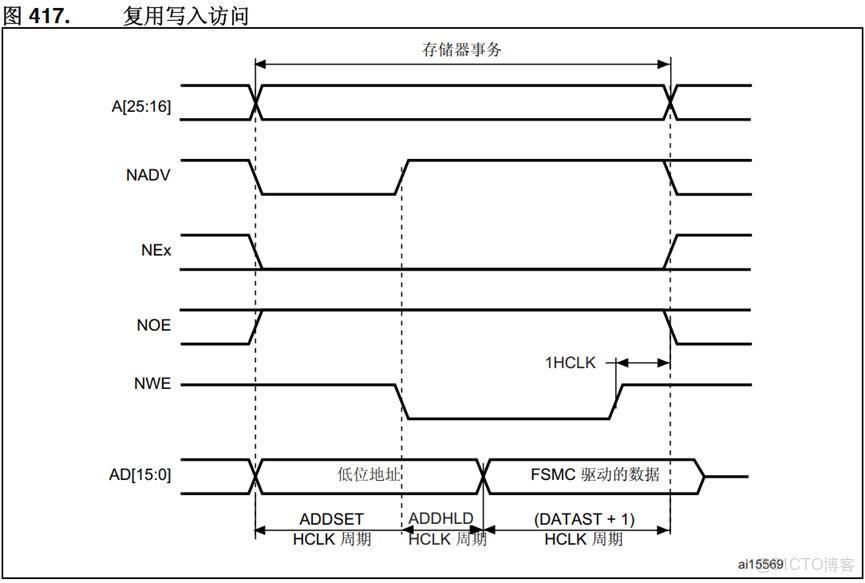

FMC模式A的寫時序如下。
ARM芯片中自帶FMC控制器外設，本次將通過FMC總線的複用地址模式，實現STM32與FPGA之間的通信，FPGA內部建立RAM塊，FPGA橋接STM32和RAM塊，本實驗利用FMC總線從ARM向FPGA的RAM塊中寫入內容（信息為0到2047），然後讀取RAM出來的數據並進行驗證。
STM32CubeMX生成工程

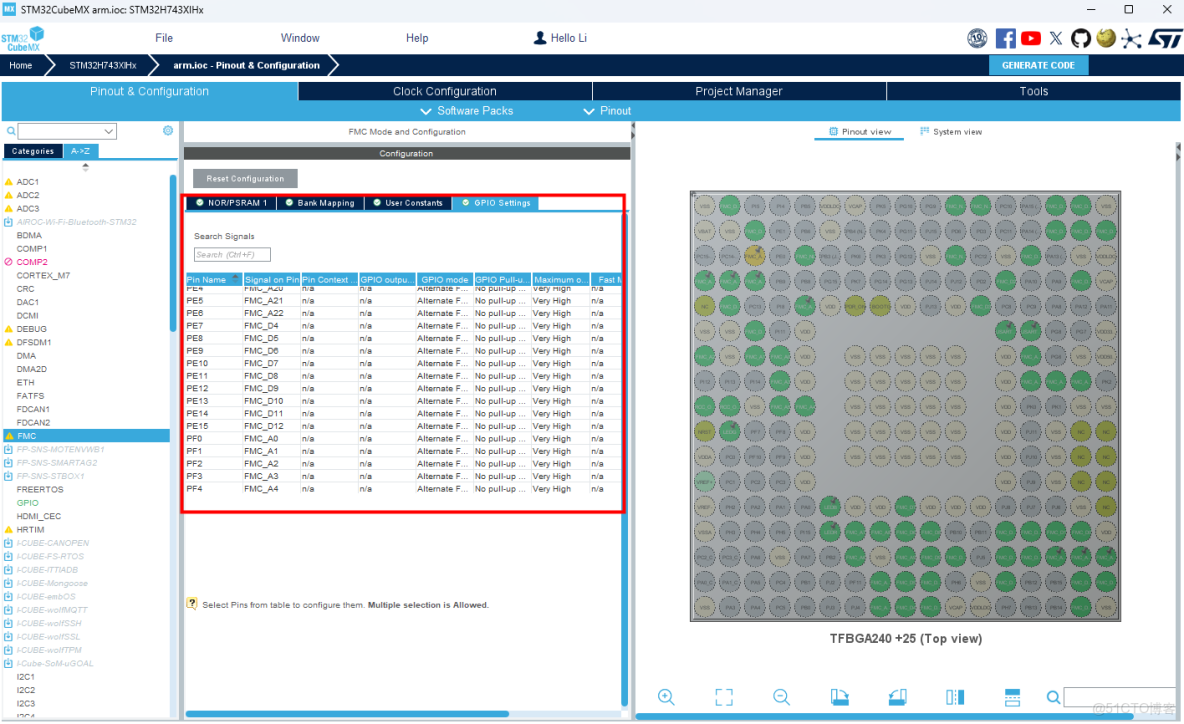

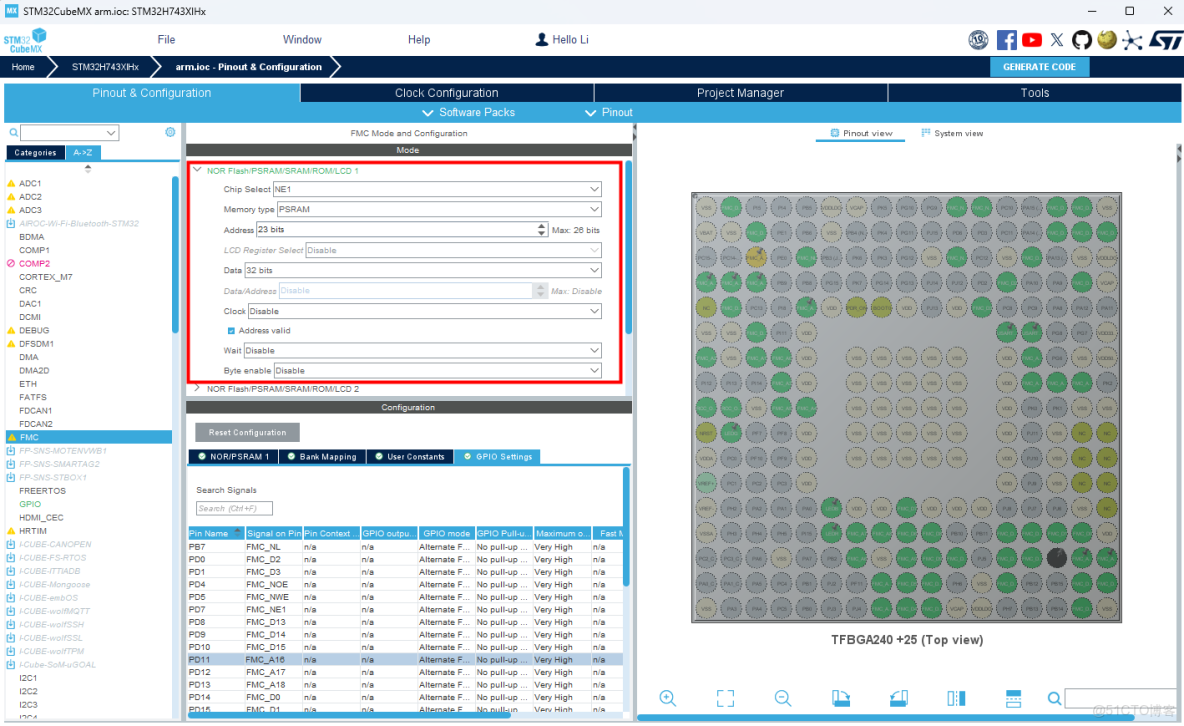

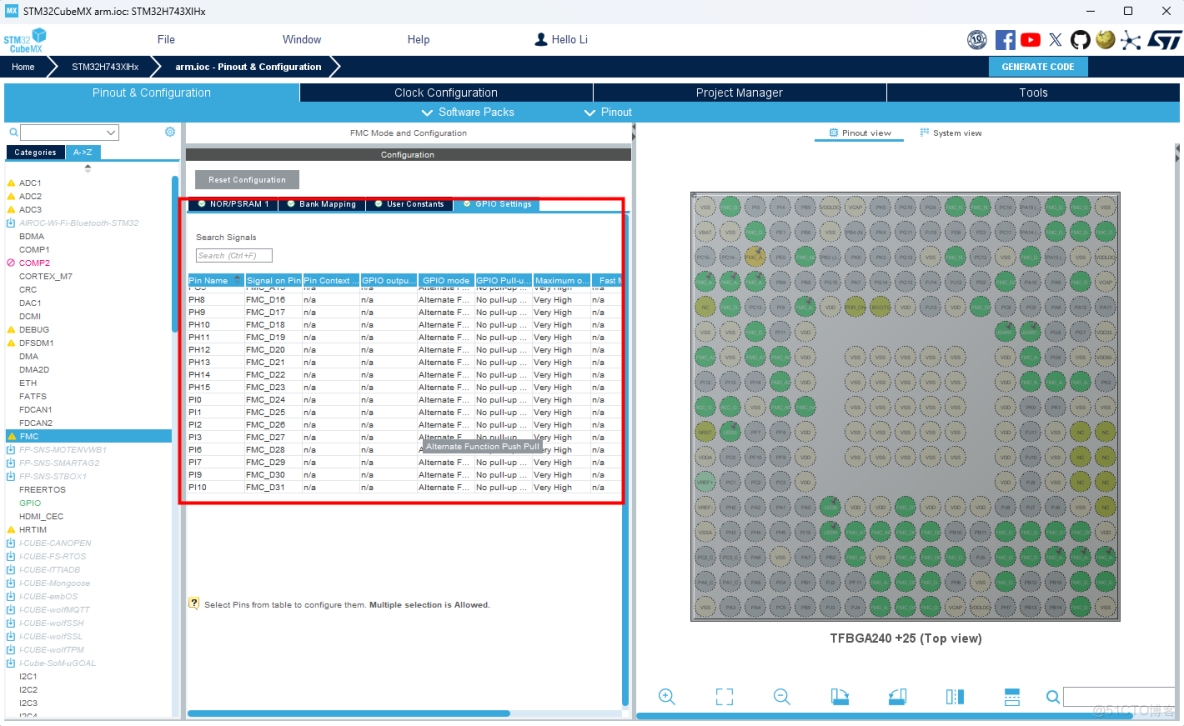

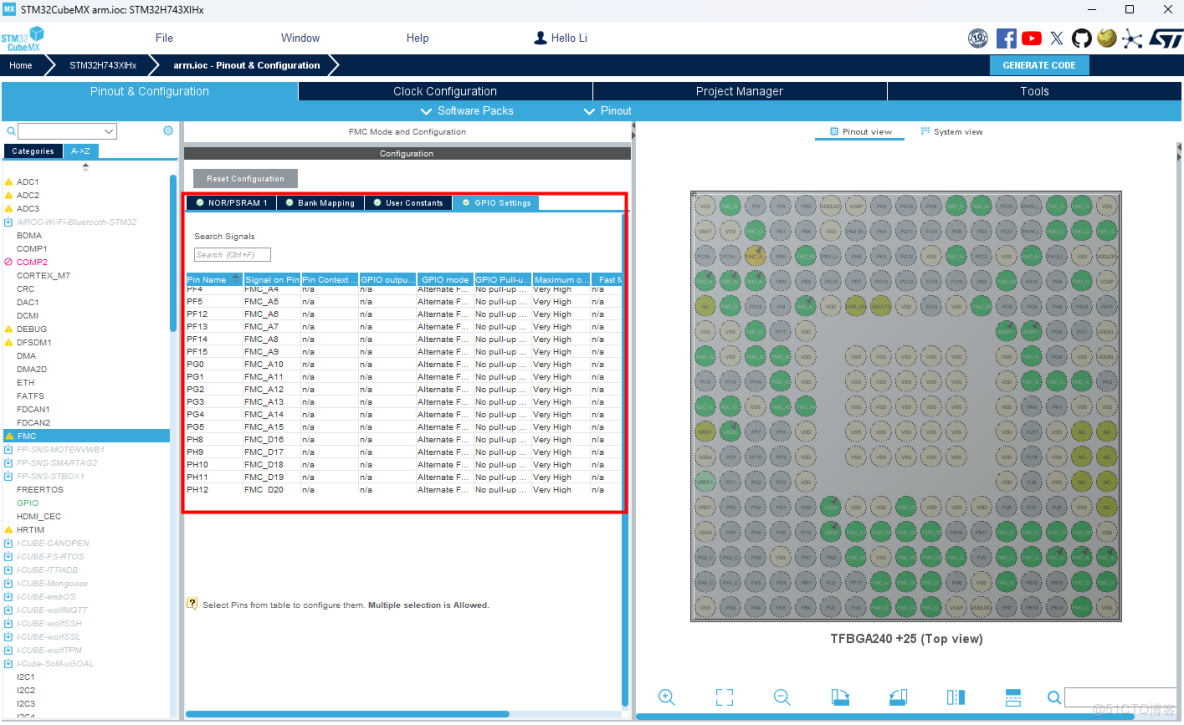

大家參考前面章節STM32H743-結合CubeMX新建HAL庫MDK工程，打開CubeMX軟件，重複步驟不再展示，我們來看配置FMC部分如下圖所示：
實驗步驟
1、依據前面相關章節所述，新建一個名為fmc_mul的工程。雙擊桌面Vivado 2020.2圖標打開Vivado開發環境，按如下操作步驟進行。
（1）起始頁——點擊Create Project；
（2）嚮導起始頁——點擊Next；
（3）Project Name界面——工程名fmc_mul，設置工程路徑，點擊Next；
（4）Project Type界面——選擇RTL Project，點擊Next；
（5）Default Part界面——Family選擇Artix-7，Speed grade選擇-2，GT7000 100T的核心板，Package選擇fgg484，在過濾後的結果中選擇目標器件為xc7a100tfgg484-2；GT7000 200T的核心板，Package選擇fbg484，在過濾後的結果中選擇目標器件為xc7a200tfbg484-2，點擊Next；
（6）New Project Summary界面——確認無誤後，點擊Finish做完。

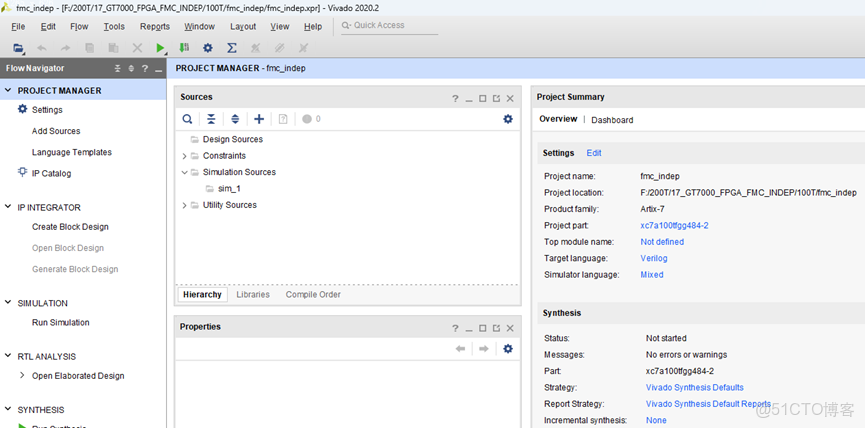

建立好的工程如下圖所示。
2、新建工程設計文件。具體步驟如下。
（1）主窗口左側邊欄Project Manager下點擊Add Sources；
（2）Add Source彈窗選擇Add or create design sources，點擊Next；
（3）Add or Create Design Source彈窗點擊Create File；
（4）Create Source File彈窗，File name設置為fmc_ mul，其它默認，點擊OK；
（5）以相同方式添加fmc_ctrl.v和led_ctrl.v文件；
（6）Add or Create Design Source窗口點擊Finish；

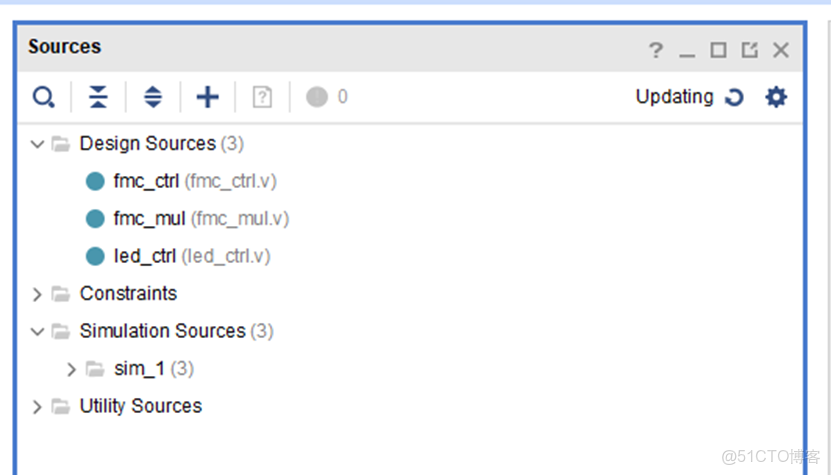

（7）Define Module彈窗點擊OK，之後的彈窗點擊Yes，文檔新建完成。如下圖所示，Source窗口文件已經加入工程了。
3、添加並配置PLL IP核使其輸出100MHz時鐘。具體步驟如下。
（1）主窗口左側邊欄Project Manager下點擊IP Catalog；
（2）IP Catalog窗口搜索框內輸入CLOCK，點擊搜索；
（3）雙擊Clocking Wizard，彈出配置窗口；
（4）Clocking Options標籤頁下，Input Clock Information中clk_in1時鐘頻率修改為50；
（5）Output Clocks標籤頁下，Enable Optional Inputs/Outputs for MMCM/PLL中取消勾選reset和locked；
（6）其餘選項保持默認，點擊OK，Generate Output Products彈窗點擊Generate。
4、添加並配置RAM IP核。具體步驟如下。
（1）主窗口左側邊欄Project Manager下點擊IP Catalog；

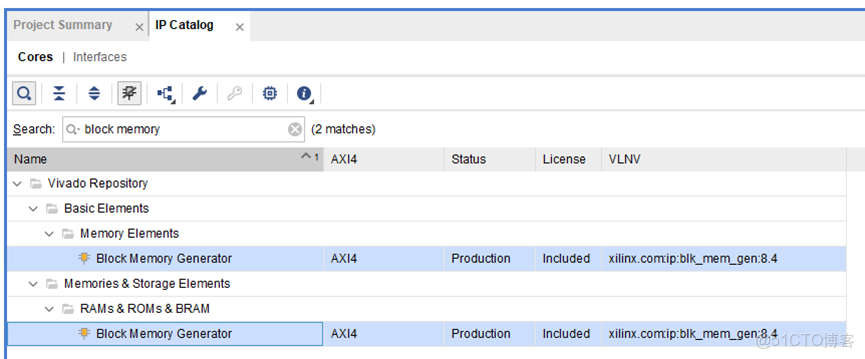

（2）IP Catalog窗口搜索框內輸入block memory，點擊搜索；
（3）雙擊Clocking Wizard，彈出配置窗口；

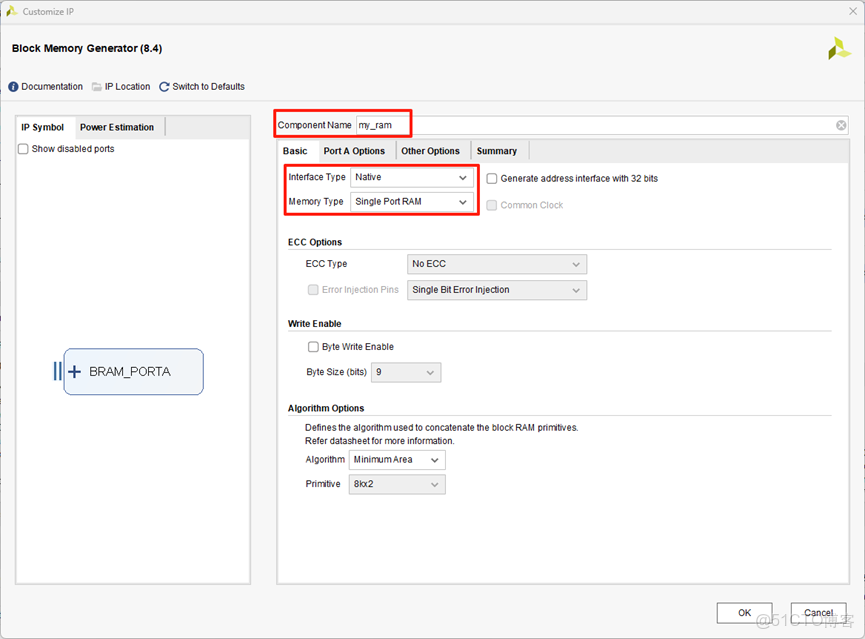

（4）將IP核命名為my_ram；

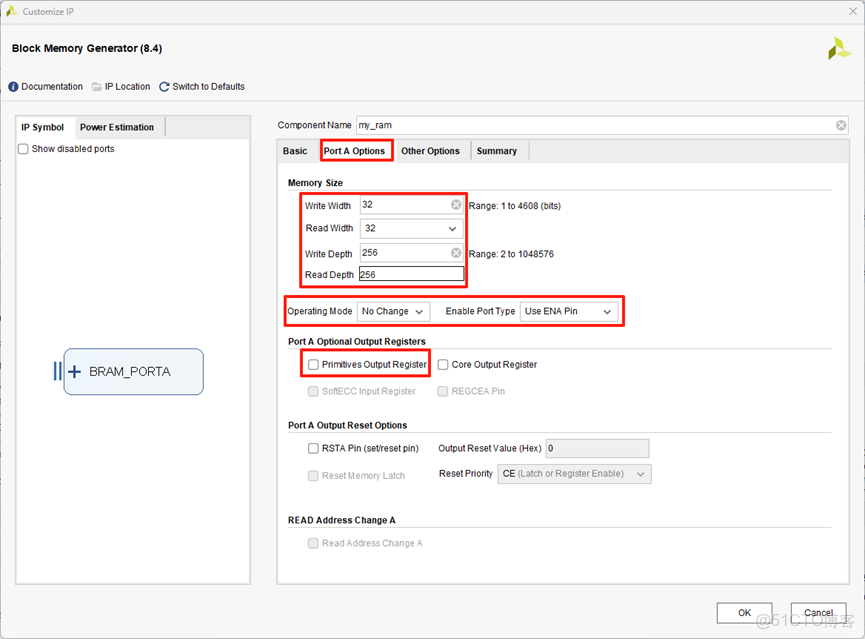

（5）在Port A Options標籤頁中，設置數據位寬為32bit，設置讀寫深度為256，Operating Mode選擇No Change，取消勾選Primitives Output Register；
（6）其餘選項保持默認，點擊OK，在Generate Output Products彈窗點擊Generate。
5、接下來進行Verilog代碼的設計。
//--------------------wire---------------------------------//
wire rd = (fmc_csn | fmc_rdn);
wire wr = (fmc_csn | fmc_wrn);
//--------------------ab-----------------------------------//
reg [31:0]address;
always @ (posedge fmc_nadv or negedge rst_n)
begin
if(!rst_n)
begin
address <= 32'd0;
end
else
begin
address <= fmc_db;
end
end
//--------------------clk----------------------------------//
reg wr_clk1,wr_clk2,wr_clk3;
always @(posedge clk_100m or negedge rst_n)
begin
if(!rst_n)
begin
wr_clk1 <= 1'd1;
wr_clk2 <= 1'd1;
wr_clk3 <= 1'd1;
end
else
{wr_clk3,wr_clk2,wr_clk1} <= {wr_clk2,wr_clk1,wr}; //提取寫時鐘
end
wire clk = (!wr_clk3 | !rd);
//--------------------db_out-------------------------------//
wire [31:0]db_out;
assign fmc_db = !rd ? db_out : 32'hzzzzzzzz;
wire [31:0] db_in;
assign db_in = fmc_db;
//--------------------my_ram-------------------------------//
my_ram my_ram_inst(
.clka(clk),
.ena(1'd1),
.wea(!wr),
.addra(address),
.dina(db_in),
.douta(db_out)
);//例化ram模塊5、將上面的設計內容進行分析和綜合直至沒有錯誤以及警告，給信號約束一下引腳，最終生成bit流檔案。

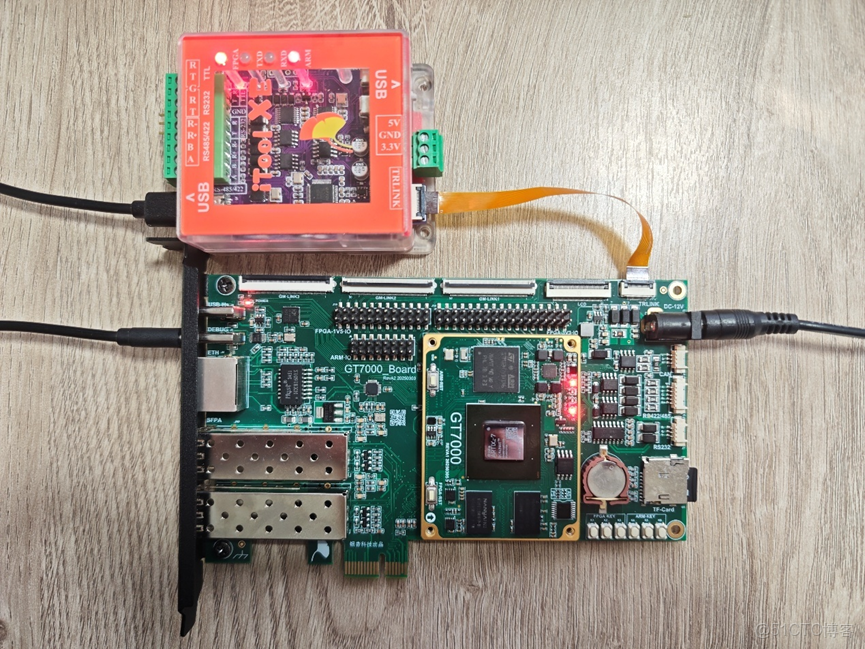

6、給板子接上下載器和電源，如下圖所示。
7、將生成的bit流檔案下載進板子。
實驗現象
（1）FPGA程序下載完成後，核心板上FPGA LED燈每隔0.5秒鐘亮一下，按住FPGA RST按鍵後復位，FPGA LED燈熄滅，鬆開後FPGA LED燈繼續閃爍；

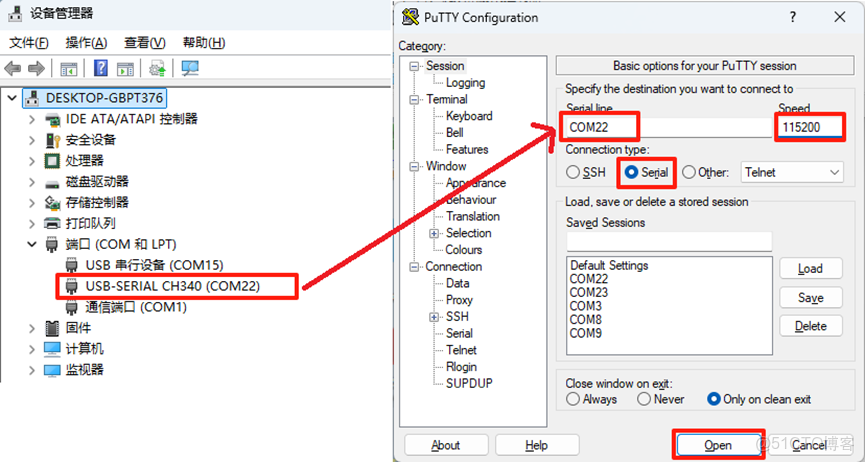

（2）使用putty軟件打開串口，端口號在Windows設備管理器中查看，波特率設為115200，點擊“Open”打開putty串口終端。

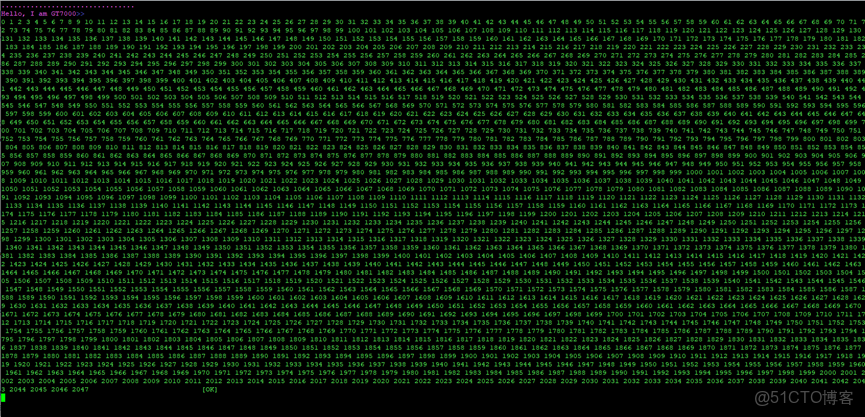

（3）打開ARM工程，將ARM工程編譯並下載進GT7000內。能夠看到putty串口終端中打印如下信息。綠色打印的數據為ARM生成並寫入FPGA後，又從FPGA內讀出來的信息，OK 説明內容無誤。

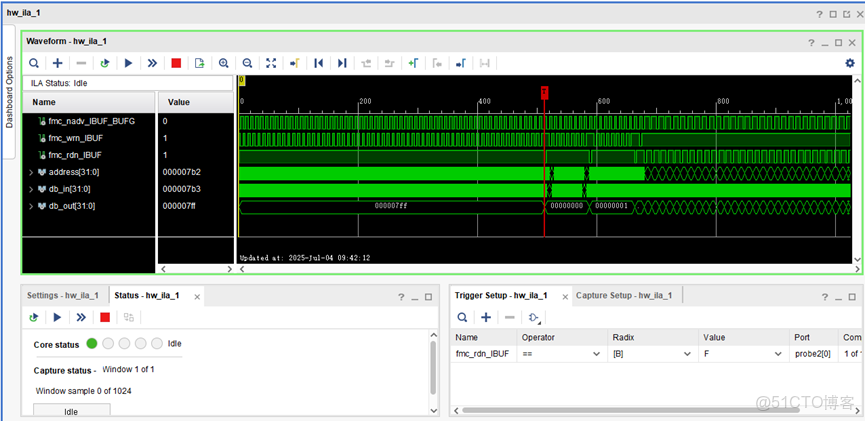

（4）也可以在FPGA工程中添加ILA，觀察讀寫時序。
