有一些朋友家裏由於種種原因，弱電箱到客廳（電視櫃）只布了一根網線，這時又想裝主路由放電視櫃位置。有什麼不用重新抽線佈線的一勞永逸的方法呢？就是別人常説的”單線複用“，對於這個詞，我認為它的全稱應該是這樣：有好L多個網口共同使用一個網口來傳輸數據，裏面的“共“字體現了兩個方面：共用一個網口和共用一個網口的帶寬。
對於現在市面上消費級的帶WEB界面的交換機來説，設置並不複雜。只要掌握一句口訣就能輕鬆設置（web界面操作）。acwifi通過實操來展示這個過程，可以更容易理解一些，而後面會進行一些測速，瞭解一下實際效果。

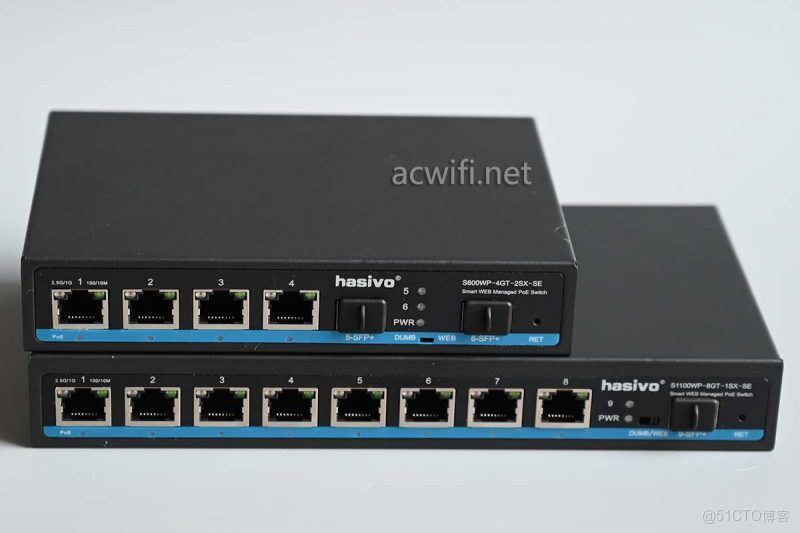

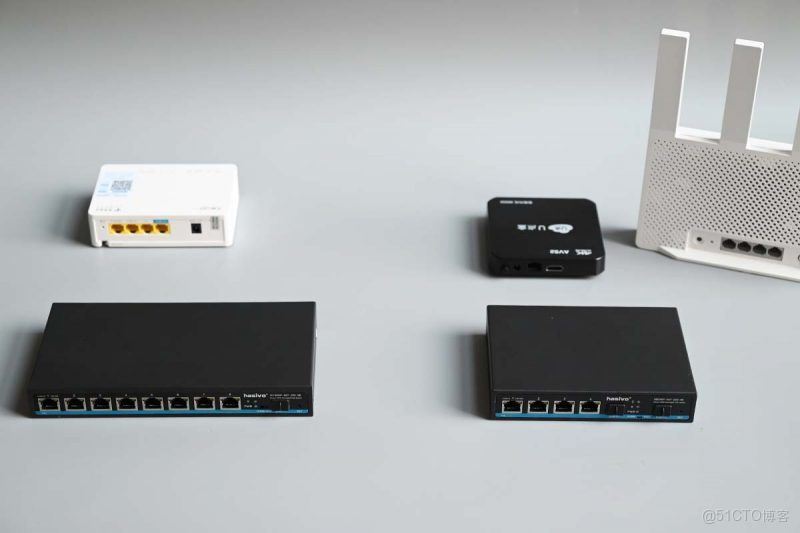

拿這兩台hasivo的”4+2″和”8+1″ 2.5G網管交換機做測試，以後有機會再用其它品牌的混用看看。一步一步來！
“8+1″適合放弱電箱，裏面有連接各房間的網口，放客廳（電視櫃）的交換機4+2或5+1的就夠，如果網口不夠插，還可以插旁邊的主路由呢。

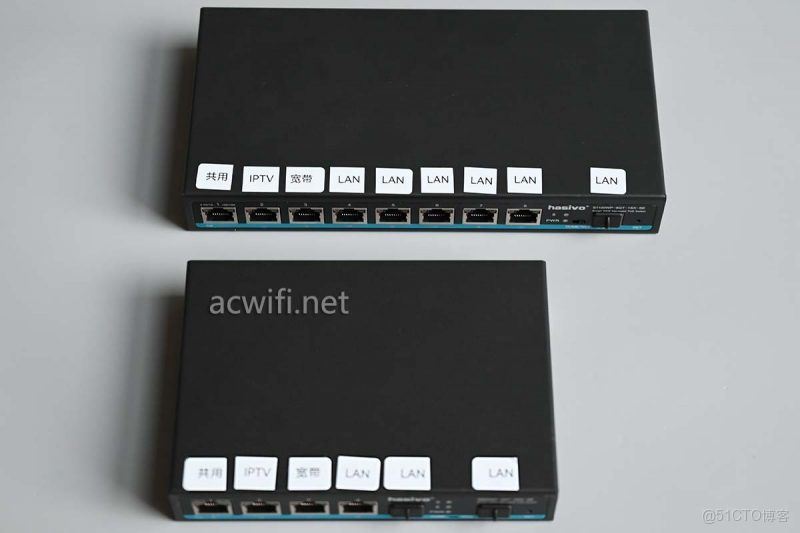

設置之前最好在各端口上打上標籤， 這樣設置起來和以後使用起來不會混亂，像這樣：（LAN就是平時的傻瓜交換機網口）

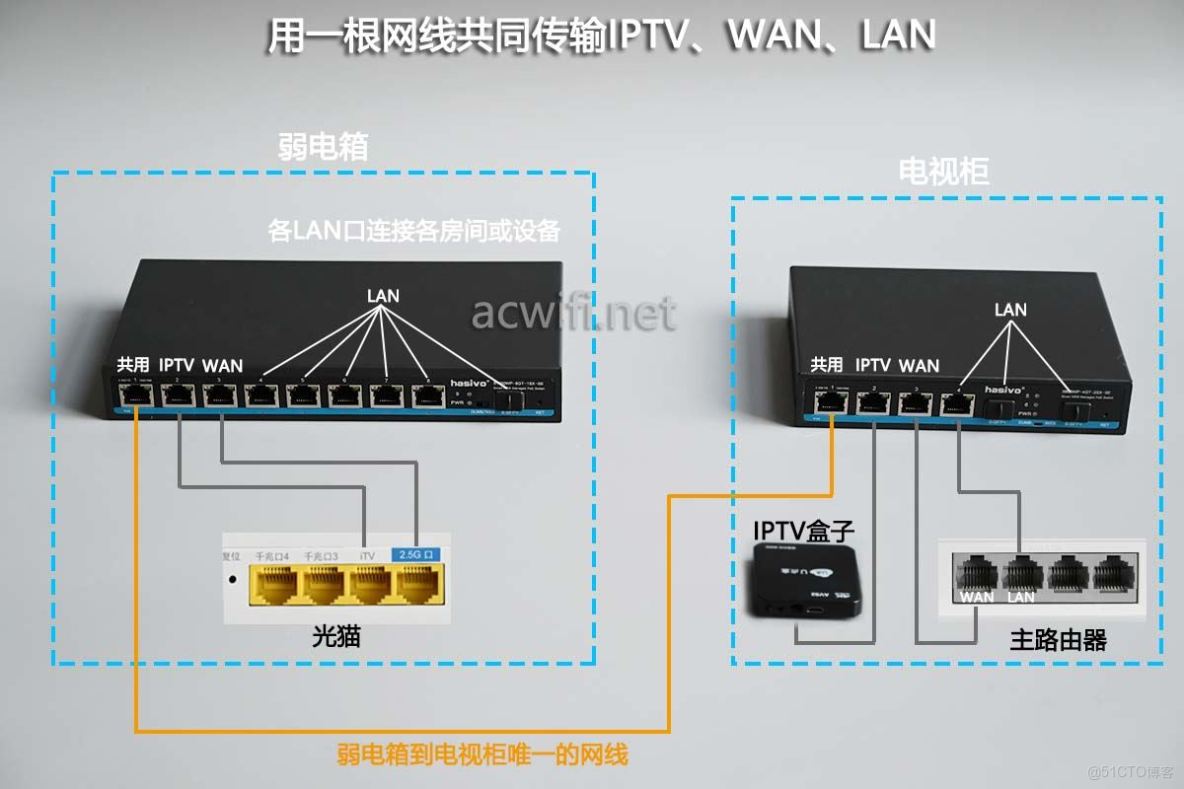

各設備連線示意圖如下：
兩台的1號端口用於WAN、LAN、IPTV的共用，插的是弱電箱與客廳的唯一的一根網線；
弱電箱那台交換機的2號口接光貓IPTV，3號口接光貓的寬帶網口，其餘端口就是LAN口了；
客廳那台交換機的2號口接電視盒子，3號口接主路由的WAN口，其它端口就是LAN口了，隨便接一個口到路由器的LAN口就行，由於現在的路由器絕大多數支持盲插，所以交換機的WAN口和LAN口隨便插到主路由器的任意兩個網口就行，如果有2.5G口就插到對應的。前面這段文字不用看也行，上面這張圖描述得更清晰。

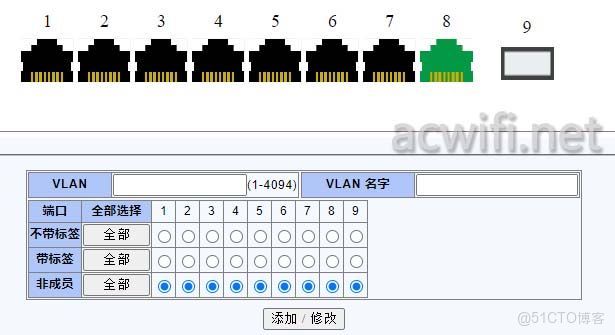

這是中文的界面：

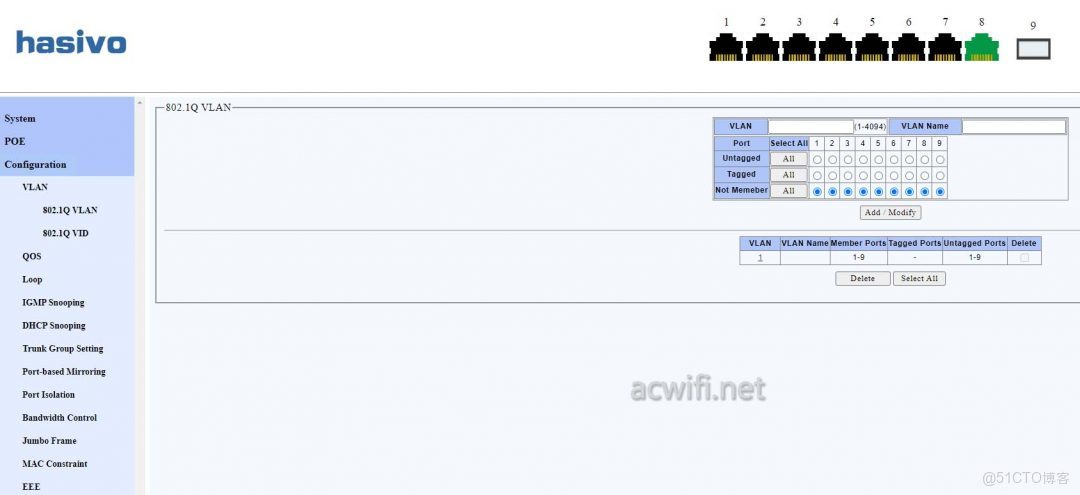

建議切換成英文的，以後換台交換機也能方便設置。下圖是VLAN菜單裏的802.1Q VLAN默認設置，要設置的也就是這裏：

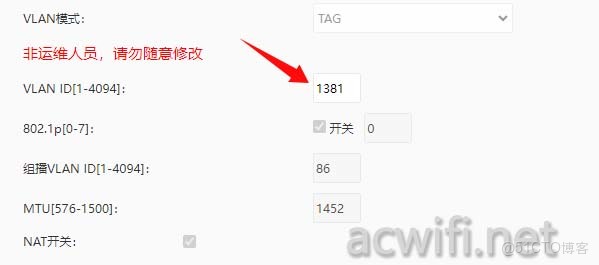

先來設定VID ( VLAN ID )，從光貓裏查到了IPTV連接裏的VID是1381，也可以不用光貓裏面的值，IPTV口隨便自定義一個IVD值也可以的，不影響電視盒子觀看。
我自定義WAN口的VID為10，LAN口的VID為20。
口決：Untagged接設備（網管交換機以外的設備 ），Tagged接網管交換機。我們家用，拋棄專業的術語，設置完能用沒問題就行。對吧！管它什麼Trunk 口和access口，管它什麼入站出站打標去標。

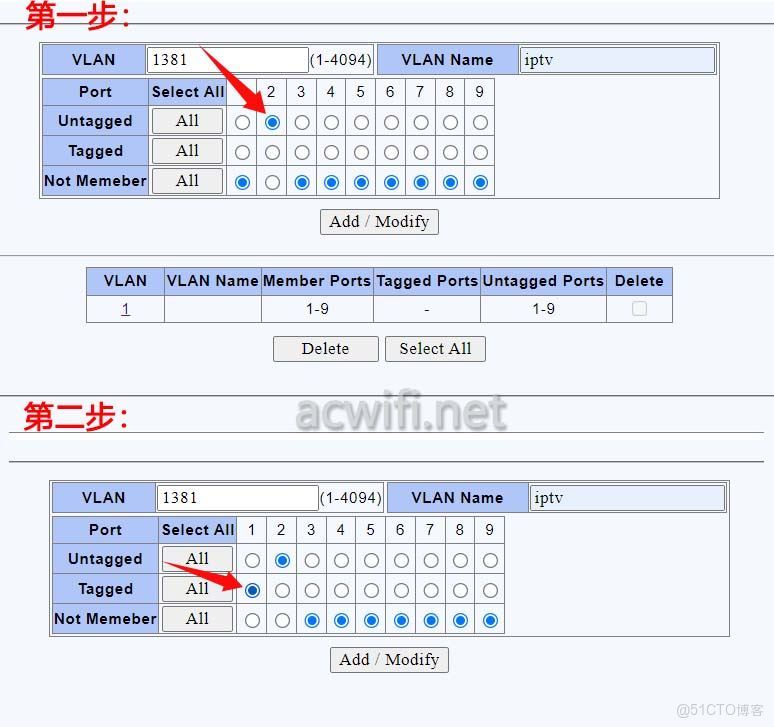

2號要插IPTV，要設定VLAN ID為1381，那麼，第一步：2號端口用Untagged，而2號口又要通過1號口傳輸到另一台網管交換機，所以同時也要把1號用用上Tagged。填上VLAN ID值1381，然後VLAN Name隨便改個iptv，方便以後識別管理。

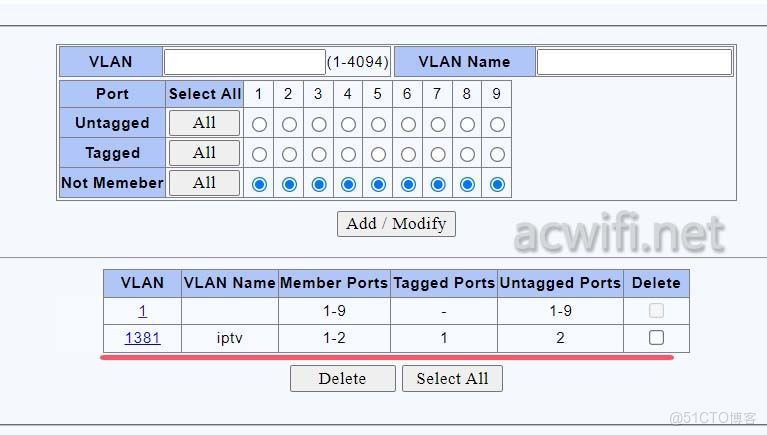

然後點Add/Modify，就增加了下圖畫紅線的一行，這裏顯示了VLAN ID和名稱，然後成員端口是1和2，1號口用的Tagged，接的交換機，2號用的Untagged，接的設備，設備是光錨的ITV口。

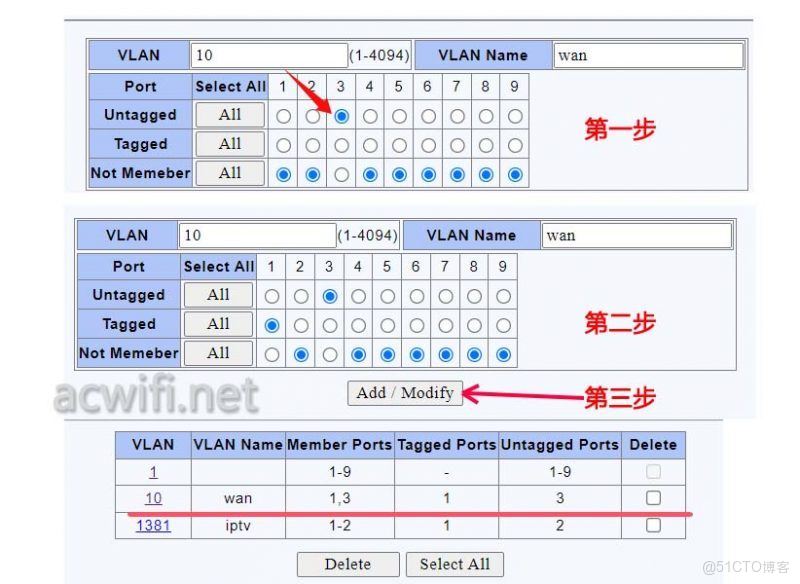

繼續設置，要拿3號端口 做WAN口，連接光貓的網口，設置VLAN ID為10，依然是三步曲，3號端口連接設備（網管交換機以外的設備 ），所以在3號端口那一列裏勾選Untagged，然後它要經過1號端口口連接到另一台網管交換機，所以，第二步要把1號端口選上Tagged，第三步點擊增加就會出現下圖劃紅色的那一行內容。
剩下的所有端口都是傻瓜交換機端口了，即為LAN口，設定LAN的VLAN ID為20，依然三步曲：把剩下的4、5、6、7、8、9號端口選上Untagged，然後這些端口到另一台網管交換機時需要用到1號端口，所以把1號端口選上Tagged，第三步點增加。

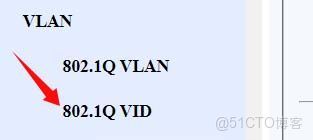

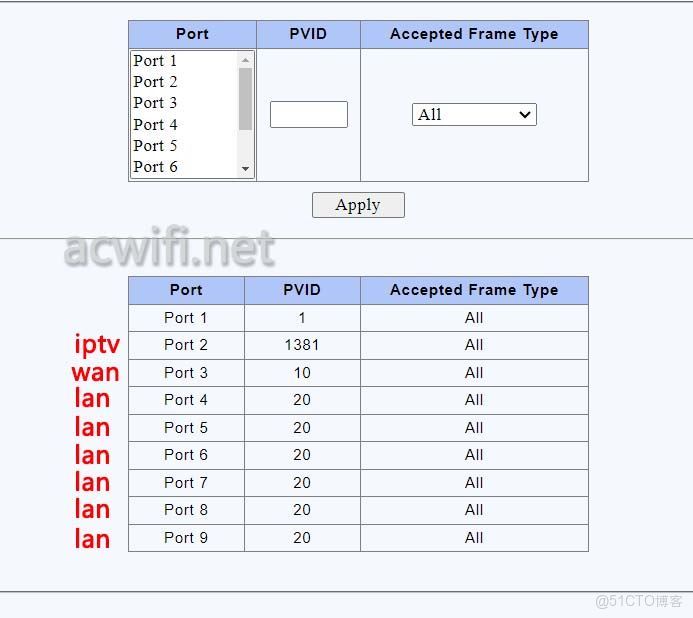

設置完了802.1Q VLAN之後一，還不行的，因為這是簡陋的公版網管系統，美其名曰為輕網管交換機，因為簡陋，所以呢Untagged設定的VLAN ID並不會生效，因此你會在網上看見好多教程需要去單獨設置各端口號的PVID才可以。那就設置一下吧，否則真的真的不生效，實測也是如此。有個閲女無數的， 説錯了，是閲機無數的朋友説，只要默認的那行(VLAN ID 1)後面的刪除框是灰的（不能刪除），就需要手動設置PVID，才能生效。那就到802.1Q VID裏面指定一下前面所設定的VLAN ID吧。

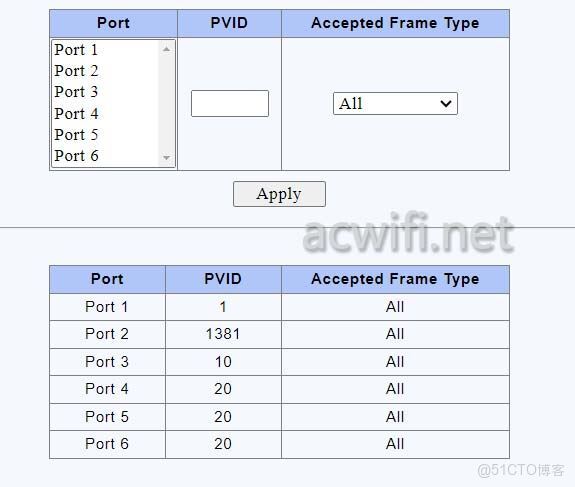

PVID就是Port VLAN ID嘛，把前面分別對iptv、wan、lan設定的VLAN ID填到對應的Prot扣面PVID裏就行。其實剩下的就是LAN了，設LAN的VLAN也行這步可以省了。
這樣就可以了。記得去點保存配置，否則重啓後當然白做了。

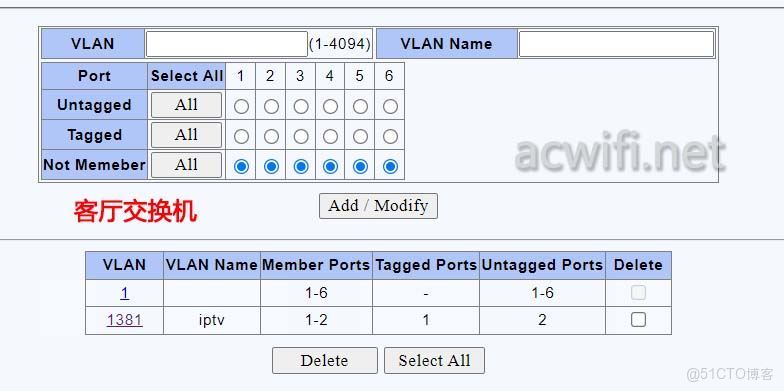

客廳那台“4+2”交換機也是這樣的一模一樣的設置，也是依照三步曲，分別把wan、lan、iptv設置好。
還有把這台“4+2”的PVID設置好：
記得記得要去點”保存“。
你可以跟着我的這個端口順序去依葫蘆畫瓢就可以了，啥都不用理。包你好快搞掂食碗麪。

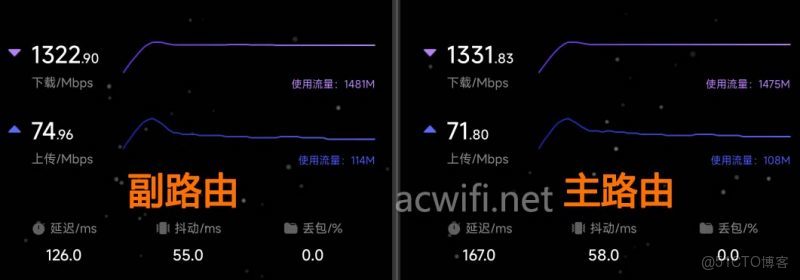

拿小米路由BE6500放在電視櫃做主路由，然後小米BE3600 2.5G版本接在弱電箱裏的交換機的LAN口上，進行有線MESH組風，之後分別對這台無線路由的5G進行測速。測速結果都是1300多Mbps（電視盒子一直播放着）。

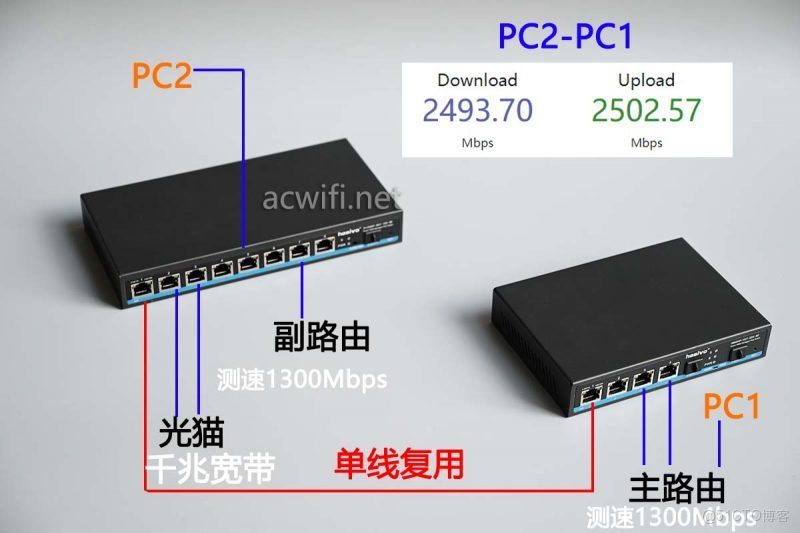

然後把兩台電腦分別接在弱電箱那台交換機和主路由的2.5G LAN上，上行和下行都能達到2.5G端口的速度，各設備連接簡圖如下：

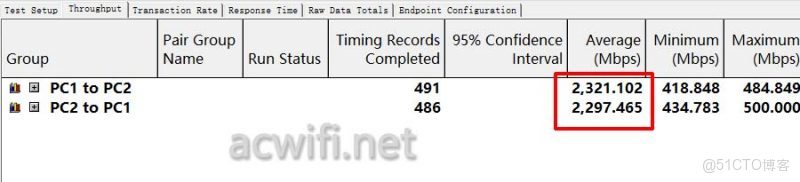

跨交換機的2個LAN口，果同時雙向，同時雙向測速會怎樣呢？會不會減半？不會，上圖的2台PC同時雙向測速如下，每個方向都能跑到2.5G的端口速度：

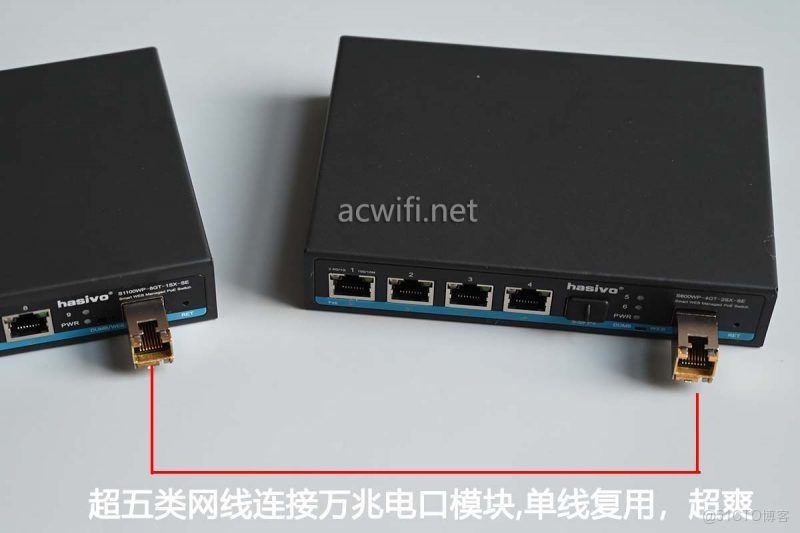

如果你的設備比較多，經常要跨交換機傳輸數據，你可以多花些錢，上帶10G電口的網管交換機，或省錢一些買萬兆電口模塊，現在也就110多元一個，接在SFP+上，，有10G的單線吞吐率，還怕條毛。絕大多數只用2.5G口單線複用就滿足2千兆寬帶使用了。
只要設置好，以後換啥主路由副路由爛路由都沒問題，隨便插隨便用，也不用擔心這個那個。
不同品牌的交換機也可以這樣設置，以後再寫一篇吧。算了， 繼續在這裏寫吧，把弱電箱那台8+1的換成TP-LINK的SE2109網管交換機試試。

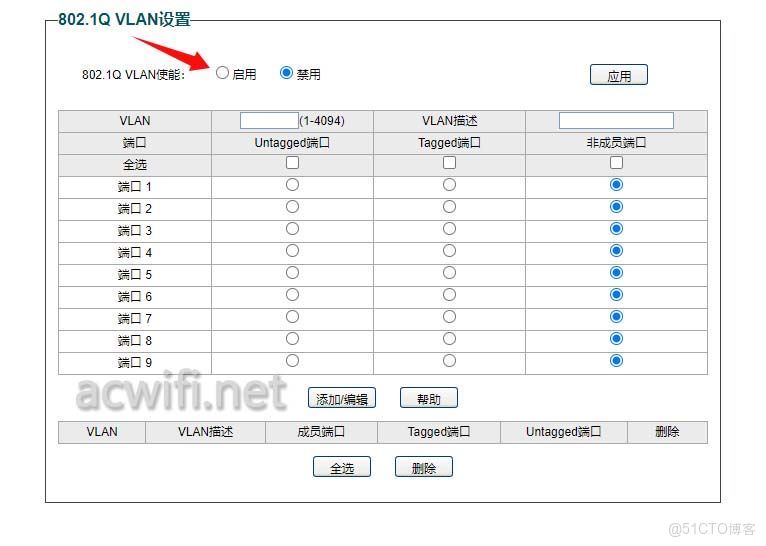

先在裏面啓用802.1Q VLAN使能：

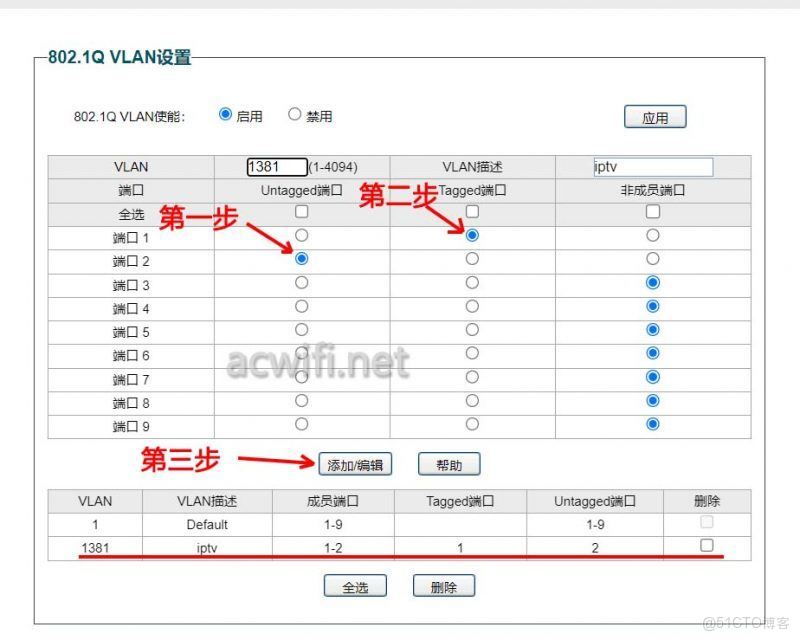

然後依照三步曲，比如設置2號端口為IPTV，就在端口2選擇Untagged，因為要經過1號共用端口傳輸到另一台網管交換機，所以同時要在1號端口上勾選Tagged，點添加/編輯鍵，就會生成紅色下劃線的那行。

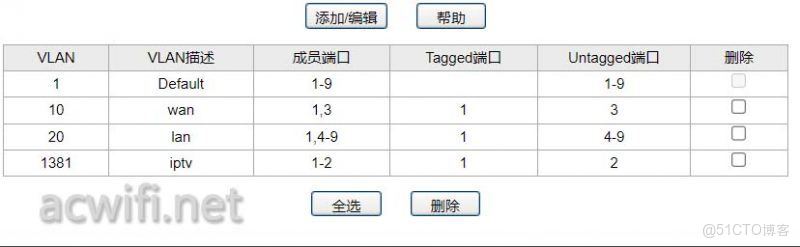

其它WAN和LAN也用三步曲，做完它。就是樣這樣：

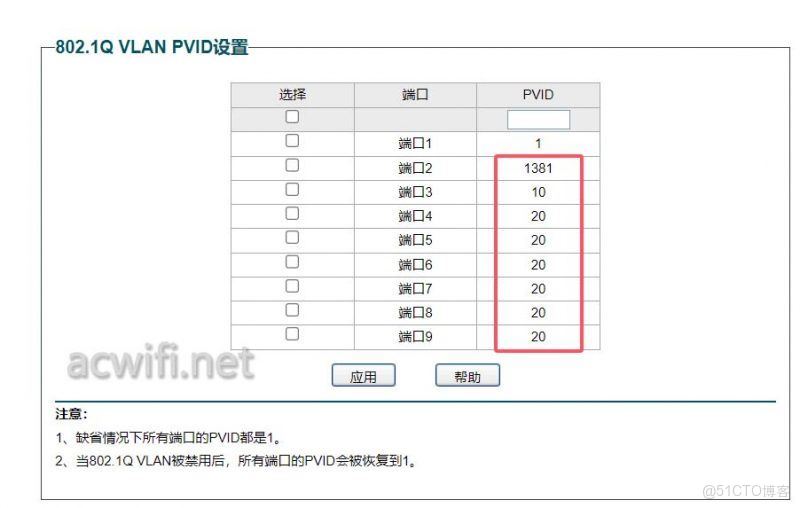

TP-LINK的2層網管交換機也需要設置PVID，跟前面那台設置一樣，如下圖：
保存配置。OK ，搞掂又食碗麪啦。能用，沒問題。不過，TP這台交換機，以後要管理它就要接到1號口，它只能連接默認的PVID 1來管理。而hisavo交換機就沒影響。
重點: IPTV的VLAN ID值不必用光貓裏的值，可以自定義一個值，所以不需要用超密去看光貓。
優點在於主路由放電視櫃，MESH組網的副路由可以隨便你放，不管接到哪台交換機上都可以組網，也可以弱電箱接2個光貓，主路由在弱電箱裏插2個網口直接雙WAN也可以。只要網口數量充足！這些都能靈活運行，不拘泥於只解決IPTV的問題，IPTV的問題只是小事情。
