在弱電網絡、企業組網乃至數據中心的日常交流中，大家總會聽到“這是一層交換機”、“那是二層交換機”、“核心要用三層交換機”這樣的説法。很多新手運維工程師甚至部分技術人員，對這幾類交換機的概念並不清晰：
- 一層交換機是不是就是集線器？
- 二層交換機到底靠什麼區分設備？
- 三層交換機和路由器的邊界在哪裏？
別急，今天我們就來一次系統、深入的拆解，把這三種交換機的來龍去脈、工作原理和實際應用場景全部講透。
為什麼有一層、二層、三層？

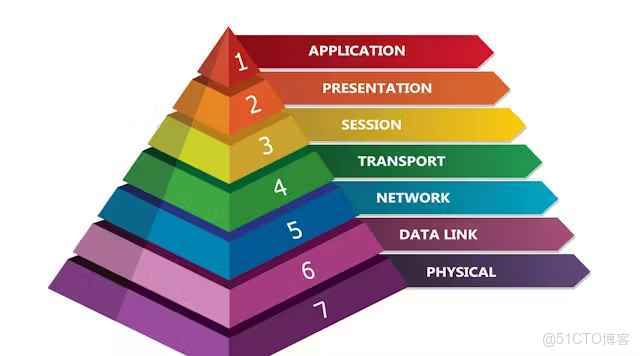

在網絡工程領域，我們經常用OSI 七層模型來描述網絡設備的功能：
- 第 1 層：物理層（Physical Layer）
- 第 2 層：數據鏈路層（Data Link Layer）
- 第 3 層：網絡層（Network Layer）
- 第 4 層及以上：傳輸層、會話層、表示層、應用層
交換機的“層數”指的是它主要工作在 OSI 模型的哪一層：
- 一層交換機：物理層，負責比特流的轉發（本質是“電信號的轉發”）。
- 二層交換機：數據鏈路層，依據MAC 地址轉發。
- 三層交換機：網絡層，能夠基於IP 地址做路由轉發。
理解了這一點，我們就能清晰知道它們為什麼叫一層、二層、三層。
一層交換機：其實就是“集線器”
嚴格意義上説，現在市面上幾乎已經見不到“一層交換機”這個設備了，它的原型就是Hub（集線器）。
1. 工作原理
集線器工作在物理層。
它收到一個比特流（電信號）後，會把信號廣播到所有端口。
任何接入的設備都能接收到同樣的數據幀。
這意味着：
- 沒有智能轉發，所有數據都是“泛洪”。
- 帶寬是共享的，兩個端口同時通信時會衝突。
- 容易形成衝突域（Collision Domain），網絡性能差。
2. 特點總結
- 沒有 MAC 地址表。
- 帶寬共享。
- 成本極低，但性能很差。
3. 使用場景
在 90 年代早期，集線器曾經很常見，主要用於小型局域網。但隨着二層交換機的普及，集線器基本被淘汰。現在如果你看到“一層交換機”，大概率就是在講Hub。
二層交換機：最常見的“企業利器”
現代企業網絡中，二層交換機是最普遍的網絡設備。
1. 工作原理
- 二層交換機工作在數據鏈路層。
- 核心能力：依據MAC 地址表來轉發數據幀。
- 當設備第一次接收到一個數據幀時，會學習源 MAC 地址與對應的端口，並寫入 MAC 地址表。
- 下一次有目標 MAC 的數據到來時，交換機就能定向轉發到對應端口，而不是像集線器那樣“亂髮”。
2. 特點總結
- 有 MAC 地址表，轉發智能。
- 每個端口是一個獨立的衝突域，避免了 Hub 的問題。
- 帶寬獨享，性能提升巨大。
- 主要功能是實現同一局域網內的通信。
3. 二層交換機與 VLAN
二層交換機另一個強大的功能是支持VLAN（虛擬局域網）：
- 可以通過配置，把不同端口劃分到不同 VLAN。
- 不同 VLAN 之間默認隔離，提高安全性。
- VLAN 內部通信依然走二層轉發。
4. 使用場景
- 企業接入層：員工 PC、打印機接入。
- 家庭網絡：智能家居設備接入。
- 校園、辦公樓內的終端接入。
在多數場景下，二層交換機已經足夠支撐大量終端設備的接入需求。
三層交換機：二層交換機 + 路由功能
隨着網絡規模擴大，不同 VLAN 之間需要通信，這時僅靠二層交換機就不夠了。於是，三層交換機登場。
1. 工作原理
- 三層交換機既能在二層轉發幀，又能在三層轉發數據包。
- 它內置了路由功能，可以基於IP 地址做路由選擇。
- 轉發機制：
- VLAN 內部走二層。
- VLAN 之間走三層，三層交換機充當路由器角色。
2. 特點總結
- 兼具二層與三層能力。
- 支持靜態路由、動態路由協議（如 OSPF、RIP）。
- 高速硬件轉發，性能遠超傳統路由器。
- 能夠承擔企業網絡的核心層、匯聚層。
3. 使用場景
- 企業園區網：不同部門 VLAN 間通信。
- 數據中心：核心層部署三層交換機，統一調度。
- 大型校園網：跨子網通信、策略控制。
簡單理解：二層交換機是局域網的“大門”，三層交換機是多子網通信的“樞紐”。

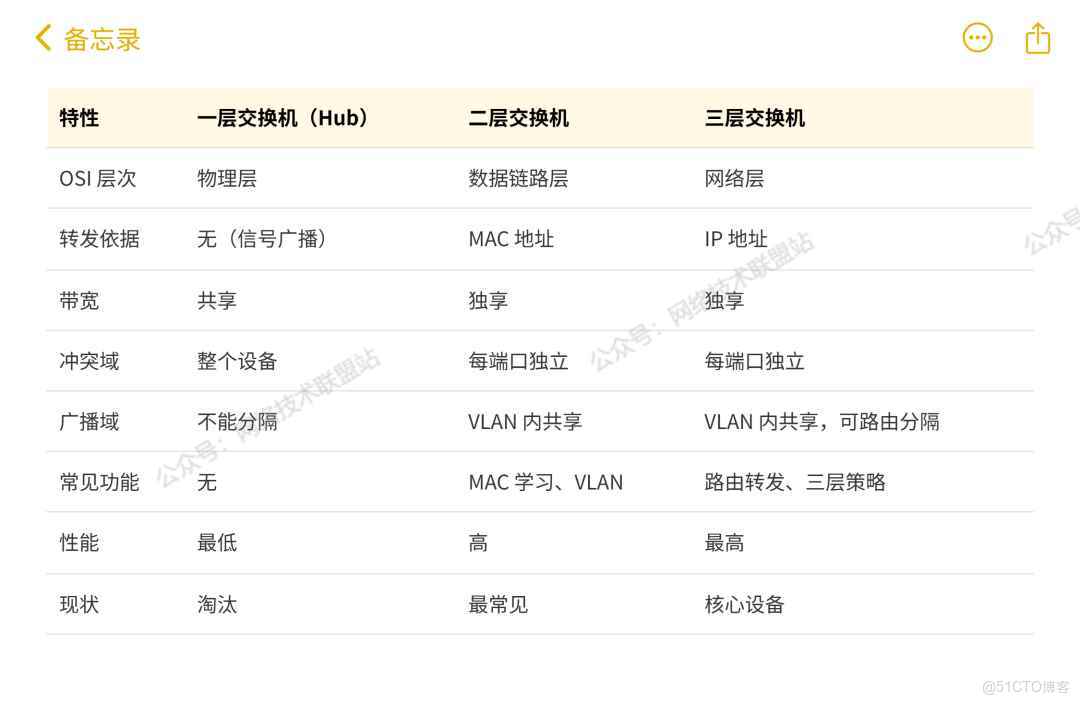

一層 vs 二層 vs 三層交換機
如何選擇？
1. 家庭、小型辦公室
- 二層交換機足夠，簡單劃分 VLAN 即可。
- 不建議用 Hub（幾乎淘汰）。
2. 中型企業
- 接入層：二層交換機（負責終端接入）。
- 匯聚層/核心層：三層交換機（負責跨 VLAN 路由和策略控制）。
3. 大型數據中心
- 核心必須部署三層交換機，支持動態路由和高帶寬轉發。
- 二層交換機作為接入設備。
常見誤區澄清
1.三層交換機 = 路由器？
錯！
- 三層交換機有路由功能，但主要是高速局域網內的三層轉發。
- 路由器則側重於廣域網連接、複雜協議支持（如 NAT、VPN）。
2.二層交換機不能做 VLAN 間通信？
正確！
- VLAN 間通信必須靠三層設備。
- 二層交換機本身無法跨 VLAN 轉發。
3.Hub 還能用嗎？
基本沒必要。
- 在今天的網絡環境下，Hub 早已被淘汰。
- 一層交換機（Hub）：物理層設備，已淘汰。
- 二層交換機：依據 MAC 轉發，是企業接入層的主力。
- 三層交換機：結合路由功能，承擔跨 VLAN、核心轉發任務。
一句話總結：一層交換機是“電信號的放大器”，二層交換機是“MAC 地址的搬運工”，三層交換機是“局域網內的高速路由器”。
真正理解這三者的區別，才能在設計網絡時“用對設備，花對錢”，避免冗餘和性能瓶頸。
