前言
ls1x-drv：開發板設備的通用驅動，包含 LS1B 所有控制器
core：啓動文件和 LS1B 的管腳定義
libc：庫文件
include：頭文件

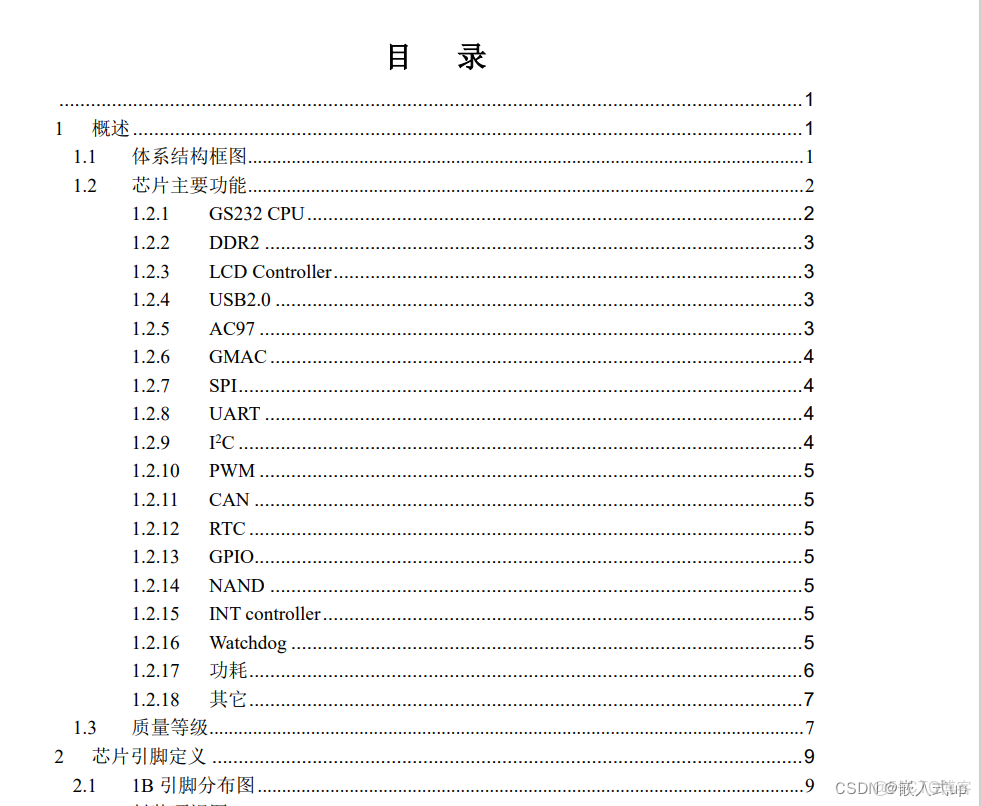

隨着龍芯1B嵌入式芯片的發展，學習之前一定要先看各類文件！

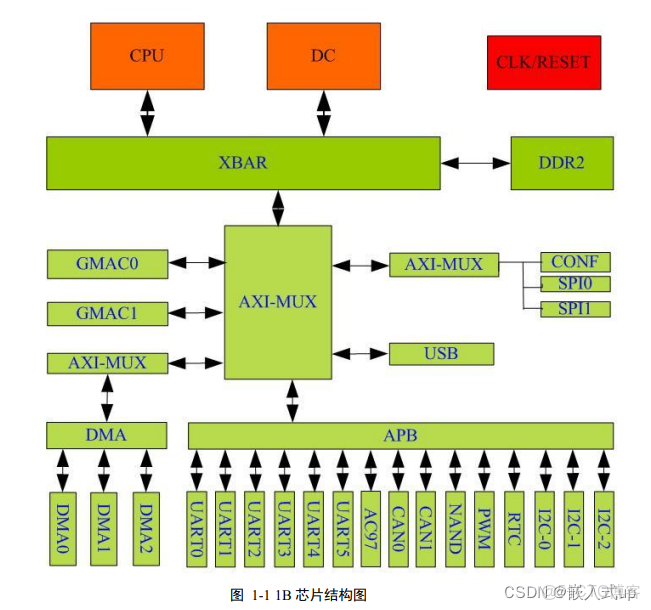

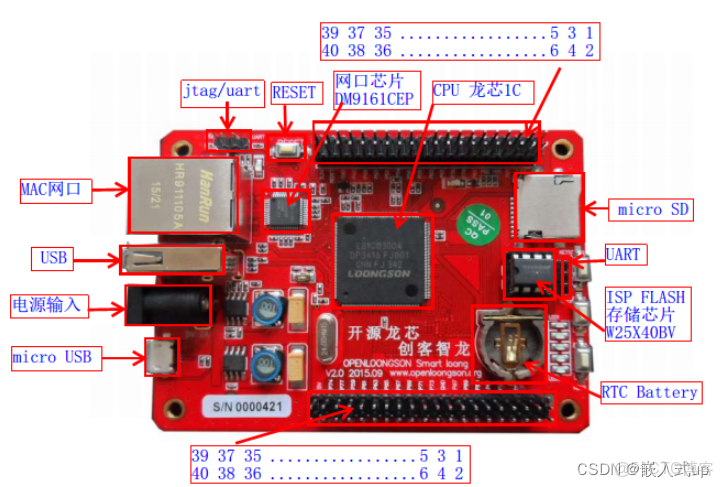

龍芯 1B 芯片是基於 GS232 處理器核的片上系統，具有高性價比，可廣泛應用於工業控 制、家庭網關、信息家電、醫療器械和安全應用等領域。
1B 採用 Wire Bond BGA256 封裝。
1B 芯片具有以下關鍵特性：
• 集成一個 GS232 雙發射龍芯處理器核，指令和數據 L1 Cache 各 8KB
• 集成一路 LCD 控制器，最大分辨率可支持到 1920*1080@60Hz/16bit
• 集成 2 個 10M/100M 自適應 GMAC
• 集成 1 個 16/32 位 133MHz DDR2 控制器
• 集成 1 個 USB 2.0 接口，兼容 EHCI 和 OHCI
• 集成 1 個 8 位 NAND FLASH 控制器,最大支持 32GB
• 集成中斷控制器，支持靈活的中斷設置
• 集成 2 個 SPI 控制器，支持系統啓動
• 集成 AC97 控制器 • 集成 1 個全功能串口、1 個四線串口和 10 個兩線串口
• 集成 3 路 I2C 控制器，兼容 SMBUS • 集成 2 個 CAN 總線控制器
• 集成 61 個 GPIO 端口
• 集成 1 個 RTC 接口
• 集成 4 個 PWM 控制器
• 集成看門狗電路
各類説明都有！！！
此文不講述寄存器方式代碼！！！
一、GPIO是什麼？
LS1B0200 具有 61 位 GPIO，支持位操作。
當 GPIO 作為輸入時，高電平電壓範圍是 3.3V-5V， 低電平是 0V；
當 GPIO 作為輸出時，高電平是 3.3V，低電平是 0V；
GPIO 對應的所有 PAD 都 是推拉方式。
GPIO 引腳編號：GPIO00~GPIO61，但是沒有 GPIO31，共計 61 個引腳。

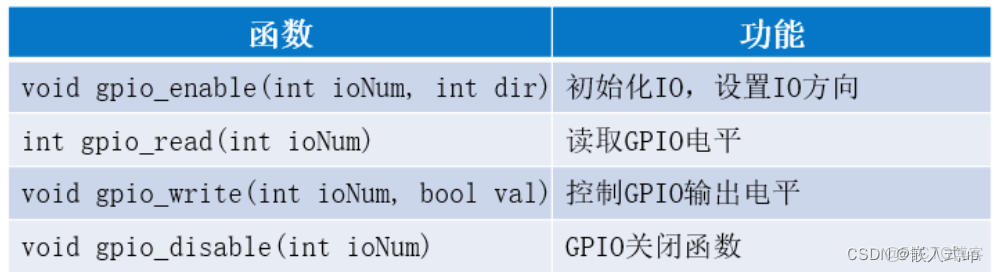

GPIO寄存器方式以及複用方式在羣內文檔中有介紹，在此不再贅述。
二、新建項目操作步驟（後續文章不再新建項目）

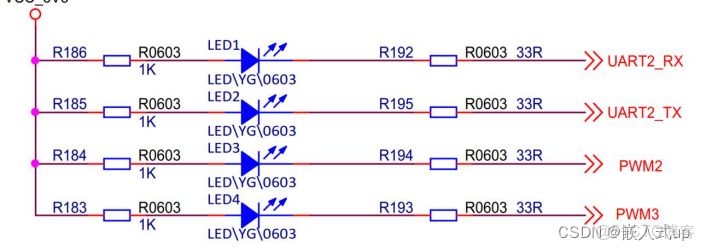

LED內部電路圖：

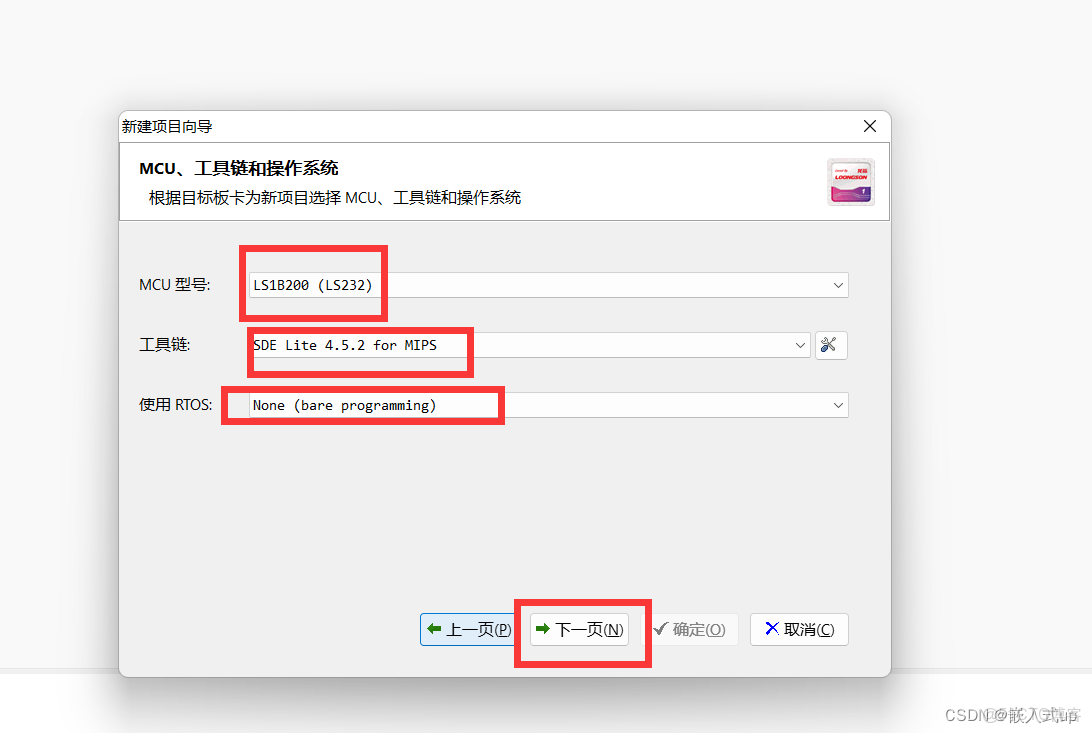

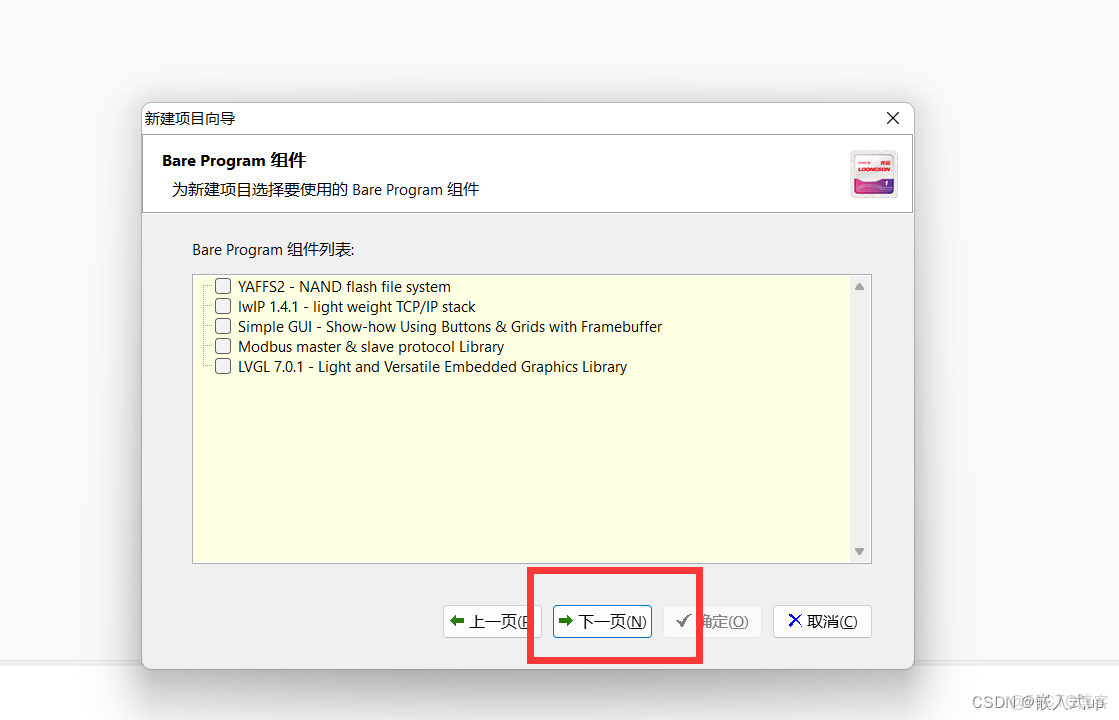

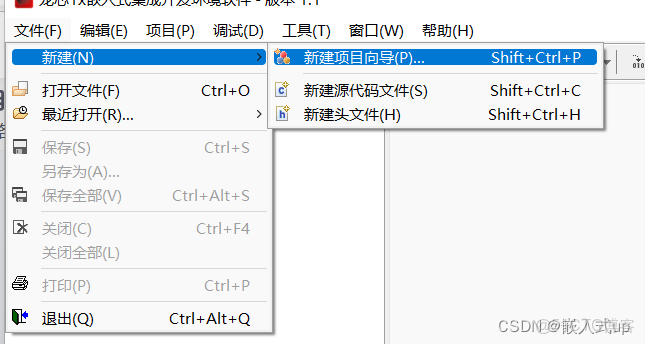

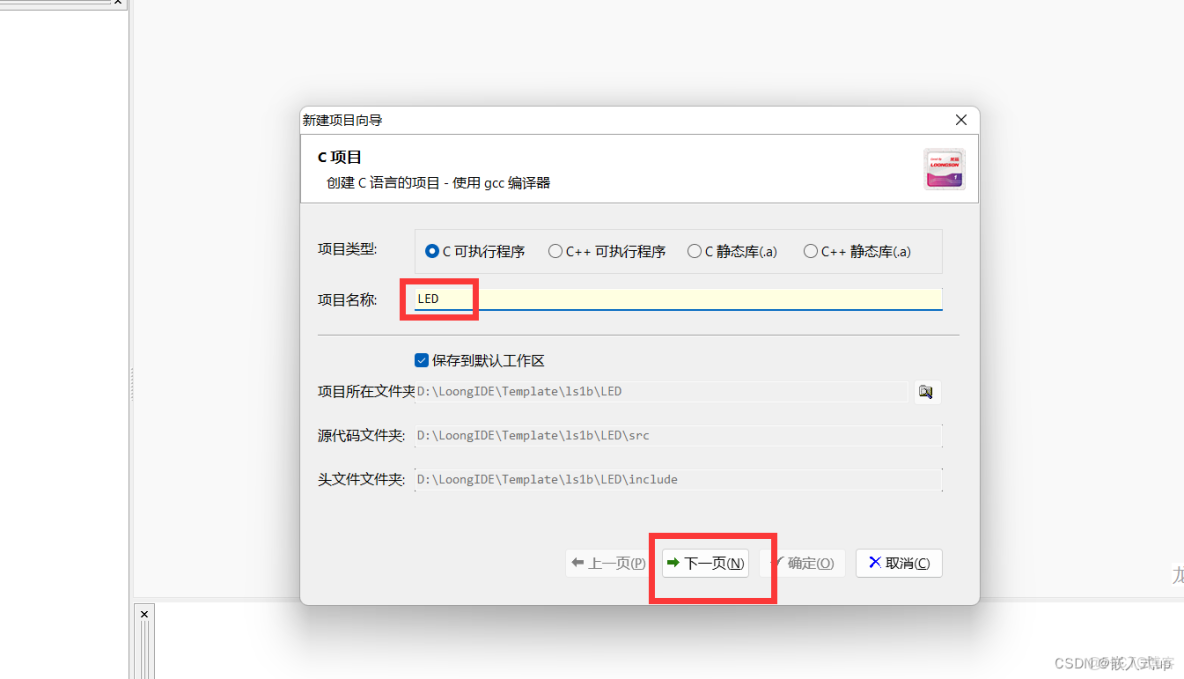

新建項目：
第一步：
第二步：
第三步：
第四步：
第五步：

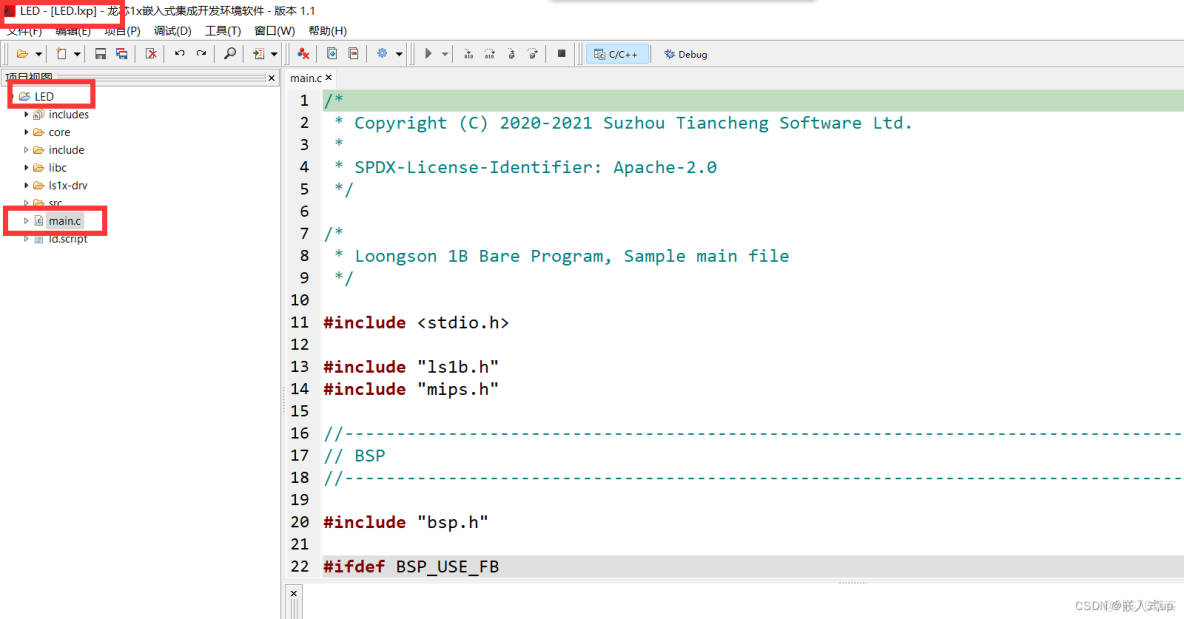

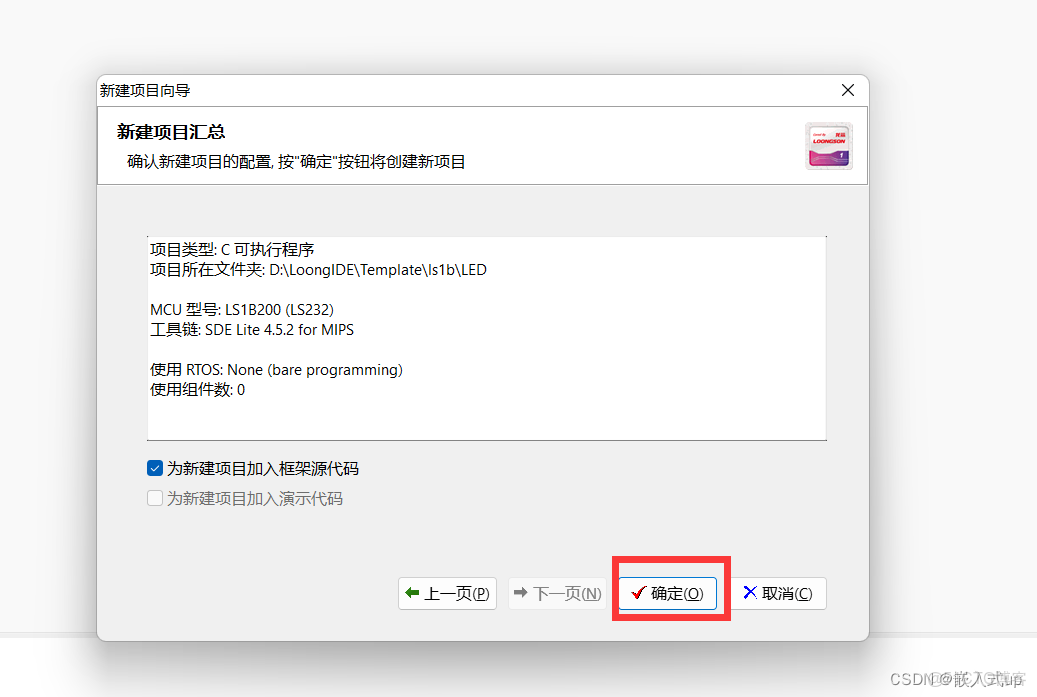

新建項目完成：
三、點亮LED代碼
#include <stdio.h>
#include "ls1b.h"
#include "mips.h"
//-------------------------------------------------------------------------------------------------
// BSP
//-------------------------------------------------------------------------------------------------
#include "bsp.h"
#include "ls1b_gpio.h"
//-------------------------------------------------------------------------------------------------
//-------------------------------------------------------------------------------------------------
#define LED1 44
#define LED2 45
#define LED3 46
#define ON 0
#define OFF 1
//LED初始化
void LED_IO(void)
{
//設置GPIO為輸出狀態
gpio_enable(LED3,DIR_OUT);
gpio_enable(LED2,DIR_OUT);
gpio_enable(LED1,DIR_OUT);
gpio_write(LED3,OFF);
gpio_write(LED2,OFF);
gpio_write(LED1,OFF);
}
//LED測試函數
void LED_Test(void)
{
gpio_write(LED1,ON);
delay_ms(100);
gpio_write(LED1,OFF);
gpio_write(LED2,ON);
delay_ms(100);
gpio_write(LED2,OFF);
gpio_write(LED3,ON);
delay_ms(100);
gpio_write(LED3,OFF);
}
int main(void)
{
printk("\r\nmain() function.\r\n");
LED_IO();
for (;;)
{
LED_Test();
}
return 0;

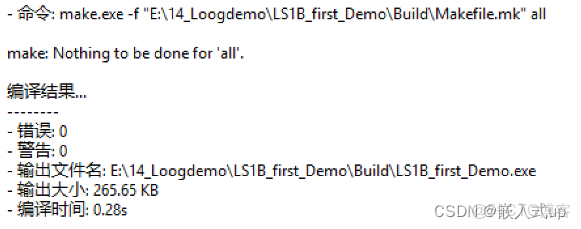

}編譯完成，無問題。
四、編譯調試
（1）點擊
圖標進行編譯，編譯無誤後，點擊
圖標，將程序下載到內存之 中。注意：此時代碼沒有下載到 nand flash 之中，按下復位鍵後，程序會消失。
（2）改延時時間，調整 LED 閃爍速度。
（3）修改程序，控制其它 3 個 LED 閃爍。
總結
要理解GPIO的工作方式以及庫函數的編寫方式。龍芯寫代碼讓我感覺特別像STM32CubeMX的方式，其實就是感覺初始化起來很簡單,用起來很方便，只有推拉方式。
