在項目名稱上右鍵點擊，在引處的菜單中選擇 Add new to Project\PCB,這樣，在當前的工程當中添加了一個新的PCB 文件PCB1.PcbDoc,在PCB 文件上右鍵點擊，在引出的菜單中選擇Save as 來改變PCB 文件名稱和保存路徑。

        左鍵點擊Project\Complie PCB Project xxx..PrjPCB (xxx 是用户自己定義的工程名) 編譯整個PCB 工程。
        左鍵雙擊PCB 文件在工程資源管理器中的圖標，打開這個PCB 文件，左鍵點擊Design\Board Shape\ Redefine Board Shape 命令， 這時，就會出現綠色的背景，光標上就出現一個十字交叉， 移動鼠標，這個十字交叉就會跟着移動，用這個光標在背景上畫出一個封閉的曲線，這個曲線內部部分就是定義的PCB 板。
        左鍵點擊PCB 編輯器下方用來選擇當前工作層的圖標，選中Keep-Out Layer，在當前層上，選擇Place\Line 命令，在Keep-Out Layer 層上畫一個邊框，作為我們的佈局佈線的外圍約束邊框，保存文件和工程。
        左鍵點擊Project\Complie PCB Project xxx..PrjPCB (xxx 是用户自己定義的工程名)編譯整個PCB 工程，保存工程。

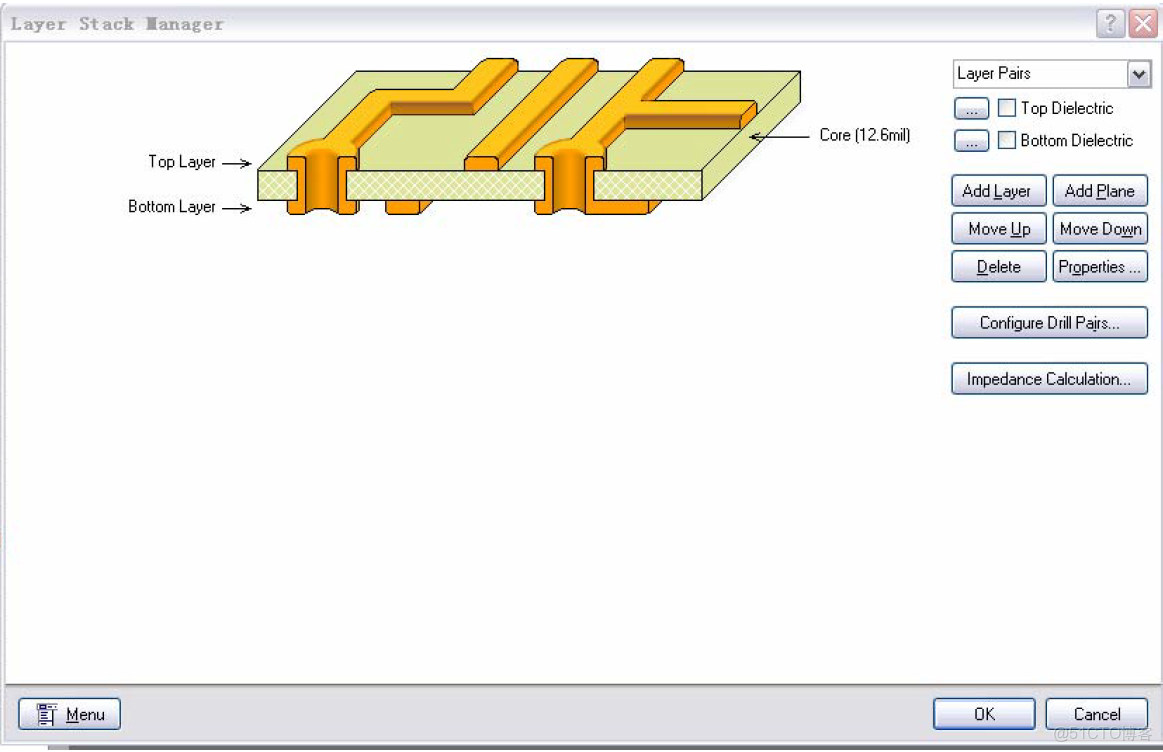

        在當前PCB 板文件中，左鍵點擊 Design\Layer Stack Manager ,進入Layer Stack Manager 界面，

        首先， 在左邊左鍵點擊選中Top Layer 或 Bottom Layer, 左鍵點擊Add Layer 或Add Plane ，在已選中的信號層旁邊添加信號層或電源層。

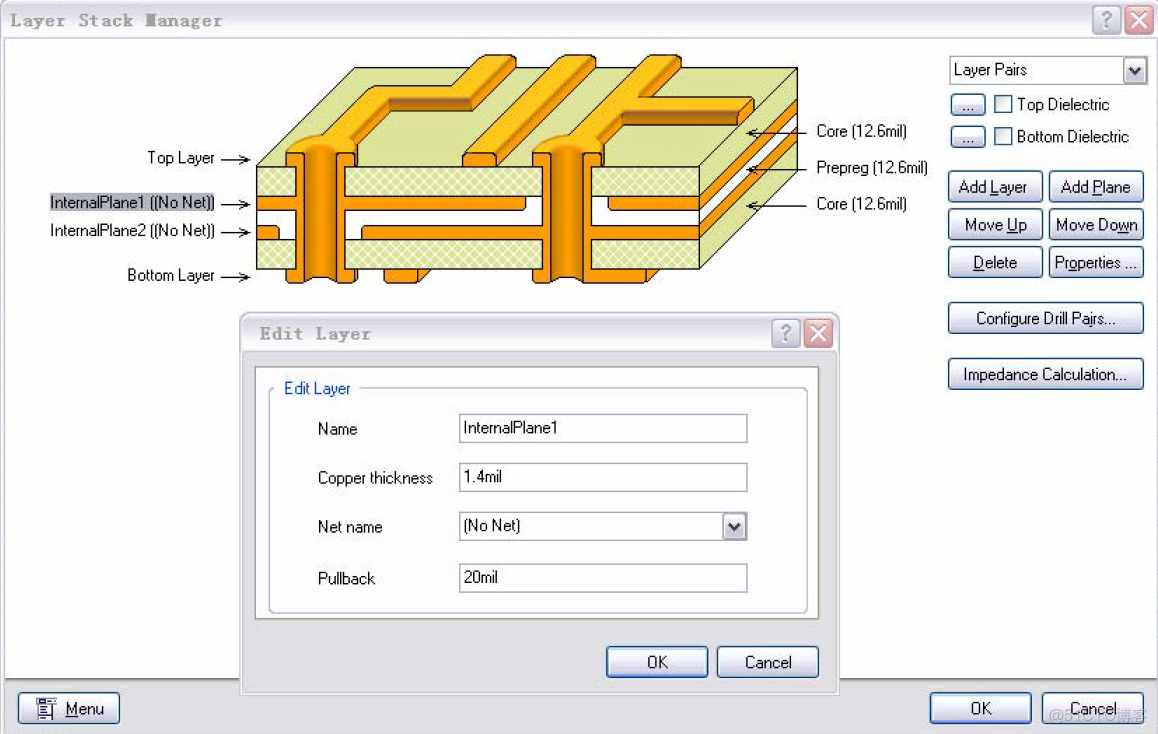

        開始添加的電源層是沒有網絡的，左鍵點擊選中一個電源層，左鍵雙擊選層邊的No Net ，就會冒出一個Edit Layer 小的對話框界面，在這個小界面的Net name 欄中的向下的箭頭， 從這些所有的網絡中選擇這個電源層的網絡。
        在 PCB 的文件中按“L”按鍵，則進入Board Layers and Colors 界面， 在這個界面裏可以選擇設定每層的顏色，並且選擇是否顯示某一層。
        如果想對電源層進行分割, 把一個電源平面分給好幾個網絡，就需要對電源層進行分割。要注意一下， 在電源層上走的線是負片，意思是説你走線的地方沒有敷銅，而不走線的地方卻是敷銅。
        首先，在Board Layers and Colors 界面設定電源層的顏色和選擇顯示電源層。然後， 通過下面的圖標進入電源層界面，左鍵點擊Place\Line, 在電源層用線畫一個頭尾相接的線，這個線內部可以是任何幾何形狀的。

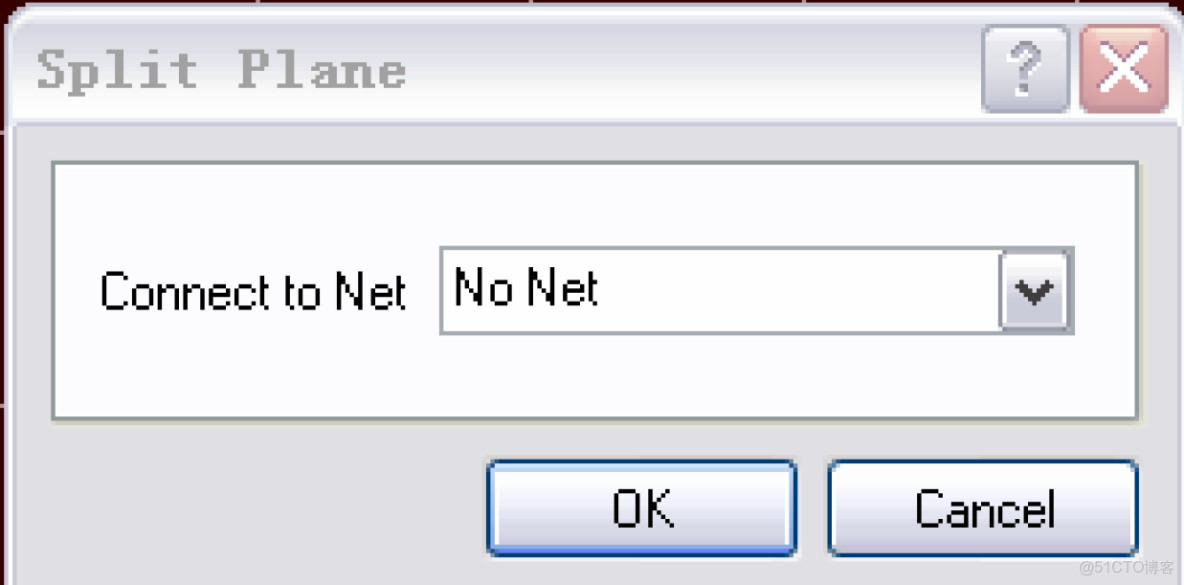

        現在，畫的線已經把電源平面分割開來。現在，雙擊電源平面的每一部分，就冒出一個對話框，你可以在對話框中給你選擇的這部分平面添加一個網絡。
        不同的部分添加不同的網絡， 這樣， 就把內部電源平面分割了。
