CAD圖形分割操作步驟：

步驟一，首先打開浩辰CAD建築軟件，進入軟件界面，然後打開需要調整的圖紙，下面小編以一張CAD建築圖紙來演示。

步驟二，我們放大圖紙，選中需要切割的圖塊。在菜單位置，找到【建築設計】—【符號標註】—【加折斷線】命令。

步驟三，在彈出的命令行提示：請選擇一剖切線。在首層平面圖上選擇一根已繪製好的剖面線。此時，程序在進行數據運算等內部操作。

步驟四，點取放置位置<退出>:在圖中任意位置點取所生成的建築切割圖（平面）。之後我們選擇的CAD圖紙分割文件就被保存到桌面了。

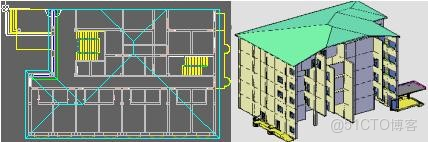

注意：在三維視圖下預覽效果最佳，生成的切割效果圖如下：

以上就是給大家分享的CAD圖形分割全部步驟了，你看明白了嗎？
