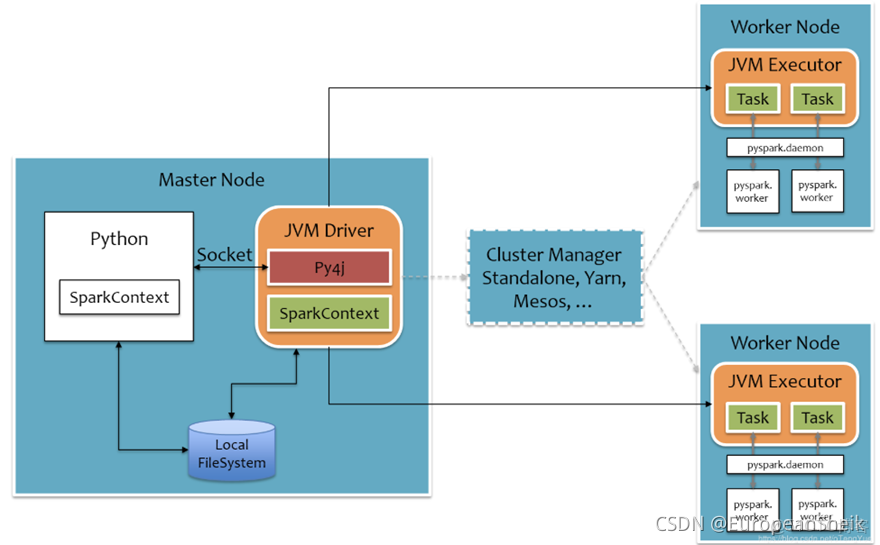

一、核心架構圖

二、角色分析

• 在Driver端，通過Py4j實現在Python調用Java的方法，即將用户寫得PySpark程序“映射”到JVM中，例如，用户在PySpark中實例化一個Python的SparkContext對象，最終會在JVM中實例化Scala的SparkContext對象
• 在Executor端，則不需要藉助Py4j，因為Executor端運行的Task邏輯是由Driver發過來的，那是序列化後的字節碼，雖然裏面可能包含有用户定義的Python函數或Lambda表達式，Py4j並不能實現在Java裏調用Python的方法，為了能在Executor端運行用户定義的Python函數或Lambda表達式，則需要為每個Task單獨起一個Python進程，通過socket通信方式將Python函數或Lambda表達式發給Python進程執行。
• master：主節點進程，在整個集羣中，最多隻有一個Master處於Active狀態。在使用spark-shell等交互式運行或者使用官方提供的run-example實例時，Driver運行在Master節點中；若是使用spark-submit工具進行任務的提交或者IDEA等工具開發運行任務時，Driver是運行在本地客户端的
• worker：從節點進程，類似於yarn中的NodeManager，在整個集羣中，可以有多個Worker（>0）。負責當前WorkerNode上的資源彙報、監督當前節點運行的Executor。並通過心跳機制來保持和Master的存活性連接。Executor受到Worker掌控，一個Worker啓動Executor的個數受限於機器中的CPU核數。每個Worker節點存在一個多個CoarseGrainedExecutorBackend進程，每個進程包含一個Executor對象，該對象持有一個線程池，每個線程池執行一個Task

三、核心概念

• Application：指的是用户編寫的Spark應用程序，包含了含有一個Driver功能的代碼和分佈在集羣中多個節點上運行的Executor
• Driver：運行Application的main函數，並創建SparkContext，SparkContext的目的是為了準備Spark應用程序的運行環境
• Job：一個Application可以產生多個Job，其中Job由Spark Action觸發產生。每個Job包含多個Task組成的並行計算
• Stage：每個Job會拆分為多個Task，作為一個TaskSet，成為Stage；Stage的劃分和調度是由DAGScheduler負責的。Stage分為Result Stage和Shuffle Map Stage；
• Task：Application的運行基本單位，Executor上的工作單元。其調度和管理由TaskScheduler負責
• RDD：Spark基本計算單元，是Spark最核心的東西。表示已被分區、被序列化、不可變的、有容錯機制的、能唄並行操作的數據集合
• DAGScheduler：根據Job構建基於Stage的DAG，劃分Stage依據是RDD之間的依賴關係
• TaskScheduler：將TaskSet提交給Worker運行，每個Worker運行了什麼Task於此處分配。同時還負責監控、彙報任務運行情況等
