一、實驗目的：

(1)學會兩種雙絞線製作方法；

(2)掌握剝線/壓線鉗和普通網線測試儀的使用方法；

(3)瞭解雙絞線和水晶頭的組成結構；

(4)瞭解各網絡設備之間網線連接的特點。

二、實驗項目：

(1)直通線的製作

(2)交叉線製作

三、實驗準備

1、相關知識的準備

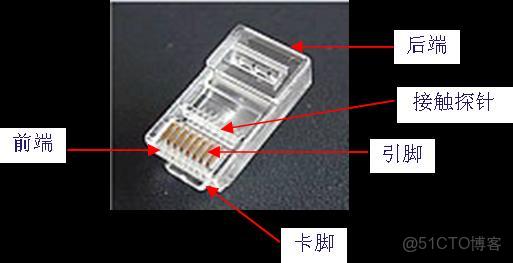

(1)RJ-45水晶頭結構

(2)做線工具 剝線/壓線鉗

(3)網線測試儀及使用方法

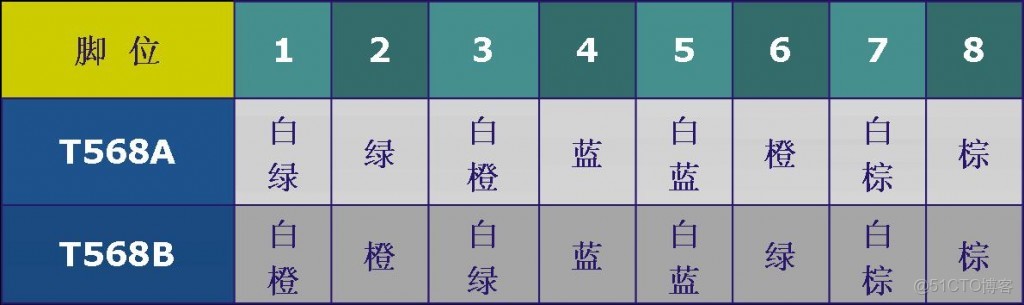

（4）雙絞線接線標準與接線方法

2、實驗所需材料及工具

（1）若干米超五類雙絞線；

（2）若干個RJ-45水晶頭；

（3）剝線壓線鉗一把；

（4）普通網線測試儀一個。

四、實驗步驟:

1、選線

選線也就是準確選擇線纜的長度，至少0.6米，最多不超過100米。

2、剝線

利用雙絞線剝線/壓線鉗（或用專用剝線鉗、剝線器及其他代用工具）將雙絞線的外皮剝去2－3釐米。

3、排線

按照EIA/TIA568A或EIA/TIA568B標準排列芯線。

4、剪線

在剪線過程中，需左手緊握已排好了的芯線，然後用剝線/壓線鉗剪齊芯線，芯線外留長度不宜過長，通常在1.2-1.4釐米之間 。

5、插線

插線就是把剪齊後的雙絞線插入水晶頭的後端。

6、壓線

壓線也就是利用剝線/壓線鉗擠壓水晶頭。

7、做另一線頭

重複2-6步驟做好另一個線頭，在操作過程同樣要認真、仔細。

8、測線

如果測試儀上8個指示燈都依次為綠色閃過，證明網線製作成功。還要注意測試儀兩端指示燈亮的順序是否與接線標準對應。

9、完成後的網線

五、實驗中遇到的問題及心得

⑴剝線時千萬不能把芯線剪破或剪斷，否則會造成芯線之間短路或不通，或者會造成相互干擾，通信質量下降；

⑵雙絞線顏色與RJ-45水晶頭接線標準是否相符，應仔細檢查，以免出錯；

⑶插線一定要插到底，否則芯線與探針接觸會較差或不能接觸；

⑷在排線過程中，左手一定要緊握已排好的芯線，否則芯線會移位，造成白線之間不能分辯，出現芯線錯位現象；

⑸雙絞線外皮是否已插入水晶頭後端，並被水晶頭後端夾住，這直接關係到所做線頭的質量，否則在使用過程中會造成芯線鬆動；

⑹壓線時一定要均勻緩慢用力，並且要用力壓到底，使探針完全刺破雙絞線芯線，否則會造成探針與芯線接觸不良；

⑺雙絞線兩端水晶頭接線標準應做到相同設備相異、相異設備相同的原則，如不明確，請看其他相關資料；

⑻測試時要仔細觀察測試儀兩端指示燈的對應是否正確，否則表明雙絞線兩端排列順序有錯，不能以為燈能亮就可以。

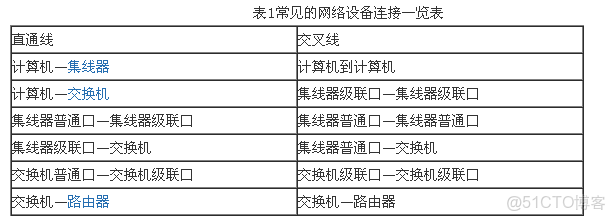

還有就是那些設備之間連接需要使用雙絞線。
