OpenSSL 3.0.0 設計（三）｜FIPS 模塊

譯｜王祖熙 （花名：金九 )

螞蟻集團開發工程師

負責國產化密碼庫 Tongsuo 的開發和維護

專注於密碼學、高性能網絡、網絡安全等領域

本文 9658 字 閲讀 20 分鐘

本文翻譯 OpenSSL 官網文檔：https://www.openssl.org/docs/OpenSSL300Design.html

Tongsuo-8.4.0 是基於 OpenSSL-3.0.3 開發，所以本文對 Tongsuo 開發者同樣適用，內容豐富，值得一讀！

由於文章篇幅較長，今天帶來的是 《FIPS模塊》 部分內容，已發佈文章《介紹、術語與架構》、《Core 和 Provider 設計》可看發表記錄。後續內容將隨每週推送完整發布，請持續關注銅鎖！

FIPS 模塊

這是一個經過 FIPS 140-2 驗證的加密模塊，它是一個只包含經過 FIPS 驗證/批准的加密算法的 Provider，非 FIPS 算法將由默認 Provider（而不是 FIPS 模塊）提供。

該模塊是可以動態加載的，不支持靜態鏈接。

FIPS 模塊本身不會有 "FIPS 模式"，可以使用 FIPS Provider 的 OpenSSL 將具有與 FIPS-Module-2.0.0 兼容的"模式"概念。

FIPS 模塊版本編號

版本將為 FIPS-Module-3.0。

任何後續的修訂版本將以與先前發佈類似的方式進行標記，例如 3.0.x。

對於更改通知或重新驗證，FIPS 模塊的版本號將更新以匹配當前的 OpenSSL 庫版本。

檢測 FIPS 邊界內的變更

為了進行驗證，我們需要檢測是否有任何相關的源代碼發生了變化。

可以使用一個腳本來對 C 源代碼進行標記化處理，就像 C 預處理器一樣，但還要教會它忽略源代碼中的某些部分：

  • 系統的#include指令。
  • 在 FIPS 模式下被條件排除的代碼（如下文中所述的條件代碼）。

（提醒：C 預處理器可以將所有非換行空白字符合並，並在每個標記之間留下標準的單個空格，對於此目的，註釋被視為空白字符）

標記化處理的結果可以通過校驗和進行處理，該校驗和存儲在與源代碼文件相對應的文件中，並最終進行版本控制。

該過程大致如下（並非完全相同，這只是一個代碼示例，用於展示整個過程）：

    for f in $(FIPS_SOURCES); do
        perl ./util/fips-tokenize $f | openssl sha256 -r
    done | openssl sha256 -hex -out fips.checksum

還會有一些機制來提醒我們有關變化的信息，以便我們可以採取適當的措施。例如：

    git diff --quiet fips.checksum || \
        (git rev-parse HEAD > fips.commit; scream)

關於 scream 的具體操作尚待確定。

更新 fips.checksum 應該作為正常的 make update 的一部分進行，這是通常用於更改和檢查版本控制文件的方法，OpenSSL 的持續集成已經運行了此命令，以確保沒有遺漏任何內容，並且如果有內容被更改，將中斷構建過程，運行make update也是正常的 OpenSSL 發佈流程的一部分。

如何對已簽名校驗和的更改做出反應

儘管發生了變更，但我們倉庫中的校驗和更改本身並沒有什麼大不了的，它只是提醒我們需要額外關注 FIPS 源代碼。

有兩種可能的情況：

  1. 當即將發佈新版本，並且 fips.checksum 不再包含上一個經過驗證的源代碼的校驗和時，將 FIPS 源代碼發送給實驗室，並開始更新驗證流程。
  2. 在發佈新版本的同時，fips.checksum 不再包含上一個經過驗證的源代碼的校驗和時，將 FIPS 源代碼（包括 diff 文件和變更列表）發送給實驗室，並啓動相應的更新驗證流程。

已驗證的校驗和列表將在其他地方列出（稍後確定具體位置）。

編譯

對於每個 FIPS Provider 的源文件，我們計算該文件的校驗和，並將其與 fips.checksum 中收集的校驗和進行比對，如果存在不匹配，將拒絕編譯。

FIPS 模式

FIPS 模塊僅包含經過 FIPS 驗證的密碼算法，任何 FIPS 模式的“切換邏輯”將位於 FIPS 模塊邊界之外 - 這將由“fips”屬性處理。

與 FIPS 模式相關的條件代碼在單獨的部分中討論。

以下的 FIPS API 將繼續可供應用程序使用（為了保持一致性，使用了與 1.1.1 版本中相同的名稱）：

  • int FIPS_mode_set(int on)

確保當前全局屬性設置中設置了“fips=yes”（當 on != 0 時），或者未設置“fips”（當 on == 0 時）。這還將嘗試使用屬性“fips=yes”獲取 HMAC-SHA256 算法，並確保它成功返回。

  • int FIPS_mode(void)

如果當前的全局屬性字符串包含屬性“fips=yes”（或“fips”），則返回1，否則返回0。

我們可以檢查當前是否有提供 FIPS 算法的 Provider 可用，並稍微以不同的方式處理。

  • int FIPS_self_test(void)

如果 FIPS_mode() 返回true，則運行 KATs。

完整性測試將不在此處涵蓋，如果我們決定提供它，它將是一個單獨的函數。

成功時返回1，失敗或沒有 OpenSSL FIPS Provider 時返回0。

注意：這些函數只能在 OpenSSL FIPS Provider 的上下文中運行，而不能在其他任何 FIPS Provider的上下文中運行。這些是過時的遺留接口，應使用EVP_set_default_alg_properties()函數進行非遺留配置。

角色和身份認證

有兩個隱含的角色 - 密碼官（CO）和用户。這兩個角色都支持相同的服務，唯一的區別是 CO 負責安裝軟件，該模塊不應支持用户身份驗證（對於1級而言不是必需的），所有這些都可以在安全策略中解釋，而無需編寫具體的代碼。

有限狀態模型（FIPS 140-2第4.4節）

需要定義一個狀態機。

我們將需要以下狀態：

  • 自檢狀態 - 初始化、運行、自檢、錯誤、關閉（可能還包括後觸發狀態）
  • 錯誤狀態 - 如果自檢失敗，模塊應返回該操作的錯誤。可以嘗試清除錯誤並重復操作，如果失敗仍然存在，模塊應進入錯誤狀態，這可以是一個硬錯誤狀態，其中所有加密操作都失敗，或者是一個功能降級狀態，其中失敗的組件僅在使用時返回錯誤。

觸發自檢失敗的方式包括：

    1. 連續測試（生成密鑰對的成對測試（簽名/驗證）和從熵源比較測試中驗證輸入到 DRBG 的隨機數不相同）。
    2. DRBG 健康測試 - 這可以始終在 RNG 中引發錯誤（而不是設置全局錯誤狀態）。
    3. 安裝、啓動或按需的 POST 完整性測試失敗。
    4. 啓動或按需的 POST KAT 失敗。

將提供一個內部 API 來設置上述情況的失敗狀態。

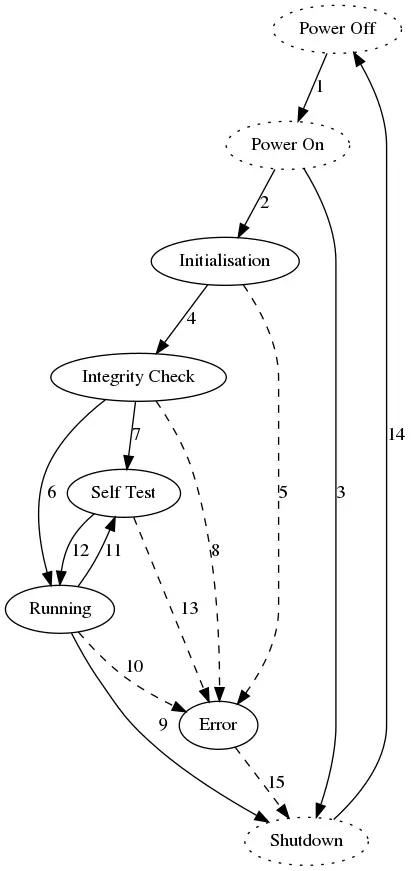

狀態機

在狀態機中未顯示的狀態以虛線表示。進入和離開錯誤狀態的邊緣以虛線表示，以表明不希望遍歷這些邊緣。

| 狀態模型由這些狀態組成：1. 電源關閉（Power Off）：FIPS 模塊未加載到應用程序中，共享庫不在內存中。

  1. 電源開啓（Power On）：FIPS 模塊已被應用程序加載，並且共享庫在內存中。默認入口點構造函數將被啓動。
  2. 初始化（Initialisation）：調用OSSL_provider_init。
  3. 完整性檢查（Integrity Check）（POST 完整性）：模塊對自身進行校驗，並驗證其是否被惡意更改。（在 FIPS 提供程序的 OSSL_provider_init() 期間運行）。
  4. 自檢（Self Test）（POST KAT）：FIPS 模塊在安裝期間執行其自檢，或者在通過 API 調用進行按需自檢。
  5. 運行（Running）：FIPS 模塊處於正常運行狀態，可以使用所有 API，並進行連續測試。
  6. 錯誤（Error）：FIPS 模塊進入錯誤狀態，調用所有加密 API 將返回錯誤。
  7. 關閉（Shutdown）：FIPS 模塊正在被終止並從使用應用程序中卸載。

狀態之間的邊緣關係如下：

  1. 從電源關閉（Power Off）到電源開啓（Power On）：此轉換由操作系統在將共享庫加載到應用程序時執行。
  2. 從電源開啓（Power On）到初始化（Initialisation）：當調用共享庫的構造函數時發生此轉換。
  3. 從電源開啓（Power On）到關閉（Shutdown）：如果無法調用構造函數或構造函數失敗，將觸發此轉換。
  4. 從初始化（Initialisation）到完整性檢查（Integrity Check）：此轉換在初始化代碼完成後發生，計算模塊完整性校驗和，並與預期值進行比較。
  5. 從初始化（Initialisation）到錯誤（Error）：如果初始化代碼在啓動自測之前遇到錯誤，將觸發此轉換。
  6. 從完整性檢查（Integrity Check）到運行（Running）：對於所有啓動過程中完整性檢查成功的情況，發生此轉換。
  7. 從完整性檢查（Integrity Check）到自測（Self Test）：在安裝過程中，如果完整性檢查成功，發生此轉換。
  8. 從完整性檢查（Integrity Check）到錯誤（Error）：如果完整性檢查失敗，將觸發此轉換。
  9. 從運行（Running）到關閉（Shutdown）：當 FIPS 模塊最終化時發生此轉換。
  10. 從運行（Running）到錯誤（Error）：如果連續測試中的任何一個失敗，將觸發此轉換。
  11. 從運行（Running）到自測（Self Test）：應用程序手動啓動自測時觸發此轉換。不重新運行完整性檢查。
  12. 從自測（Self Test）到運行（Running）：自測通過時發生此轉換。
  13. 從自測（Self Test）到錯誤（Error）：如果自測失敗，將觸發此轉換。
  14. 從關閉（Shutdown）到電源關閉（Power Off）：當 FIPS 模塊從應用程序的內存中卸載時發生此轉換。
  15. 從錯誤（Error）到關閉（Shutdown）：當 FIPS 模塊最終化時發生此轉換。

如果可能的話，我們應該儘量在運行狀態下注冊算法，任何進入運行狀態的轉換都應該允許註冊/緩存密碼算法，而任何進入錯誤或關閉狀態的轉換都應該清除 libcrypto 中的所有緩存算法，通過採用這種方法，我們可以避免在所有密碼工廠函數中檢查狀態，這樣可以避免為自我測試（手動啓動時）提供特殊情況訪問權限，同時阻止外部調用者的訪問。

服務

FIPS模塊提供以下服務。

  • 顯示狀態。如果“運行”狀態處於活動狀態，則返回1，否則返回0。
  • 密碼服務，如HMAC、SHS、加密。請參閲附錄3-算法。
  • 自檢（按需執行）- libcrypto 中提供了一個名為FIPS_self_test()的公共 API來訪問此方法。所使用的方法必須與初始化時觸發的方法相同，安全策略將指明只有在沒有其他密碼服務運行時才能訪問此方法。
  • 密鑰清零。請參閲 CSP/Key 清零。

這些服務僅在運行狀態下運行，在任何其他狀態下嘗試訪問服務將返回錯誤，如果自檢失敗，則任何嘗試訪問任何服務的操作都應返回錯誤。

自測試

自測試包括上電自測試（POST）和運行時測試（例如，確保熵不會重複作為 RNG 的輸入）。

POST 包括模塊完整性檢查（每次運行使用 FIPS 的應用程序時運行）以及算法 KAT（可以在安裝時運行一次）。

POST 測試在調用 FIPS 模塊的OSSL_provider_init()入口點時運行。

為了按照正確的順序實現完整性測試和 KAT，模塊需要訪問以下數據項：

  1. 庫的路徑；
  2. 庫內容的 HMAC-SHA256（或包含該值的文件的路徑）；
  3. 指示庫已安裝並通過 KAT 的指示器；
  4. 該指示器的 HMAC-SHA256。

這些值將成為可以通過OSSL_PROVIDER對象和相關的OSSL_PARAM getter獲取的參數的一部分。將使用一個“更安全”的獲取值函數來獲取這些值，該函數不會展開環境變量等。此外，還需要傳遞用於訪問和返回庫內容的函數（可能是基於 BIO 的，通過將 Core 傳遞給模塊的調度表中的少量 BIO 函數來實現），以便模塊可以生成自己的庫摘要。

新的 OpenSSL“fips” 應用程序將提供安裝（運行 KAT 並輸出配置文件數據）和檢查（檢查配置文件中的值是否有效）的功能。

模塊的默認入口點（DEP），即 Linux 庫中的 “.init” 函數，將設置一個模塊變量（可能是狀態變量），在OSSL_provider_init()中將檢查此變量，並且如果設置了（通常會設置），則驗證文件中的值。這個兩步過程滿足了 FIPS 要求，即 DEP 確保測試運行，但允許我們在正常運行時初始化模塊的其餘部分時實現這些測試。

作為構建過程的一部分，必須將 FIPS 模塊的完整性校驗和保存到文件中，這可以通過腳本完成，它只是使用已知固定密鑰對整個 FIPS 模塊文件進行 HMAC_SHA256 運算的結果，如果庫已簽名，則必須在應用簽名之後計算校驗和。

至少具有112位的固定密鑰將嵌入到 FIPS 模塊中，用於所有 HMAC 完整性操作，這個密鑰也將提供給外部構建腳本。

出於測試目的，即使其中一個或多個測試失敗，所有活動的 POST 測試也會運行。

完整性校驗和的位置

完整性校驗和將在安裝過程中保存到一個單獨的文件中，默認情況下，該文件將與 FIPS 模塊本身位於相同的位置，但可以配置為位於不同的位置。

已知答案測試

KAT 的目的是對密碼模塊進行健康檢查，以識別在電源週期之間的模塊的嚴重故障或變化，而不是驗證實現是否正確。

FIPS 140-2 IG 的規則指定了需要測試每個已支持的算法（不是每個模式），如果一個算法作為另一個測試的組成部分進行了測試，則不需要單獨的測試，以下是需要進行測試的算法列表：

  • 加密/解密算法
    • AES_128_GCM2
    • TDES_CBC
  • 哈希算法
    • SHA1
    • SHA256 在其他地方已經要求測試
    • SHA512
    • SHA3-256
  • 簽名/驗證測試
    • DSA_2048
    • RSA_SHA256（使用PKCS #1 v1.5填充）
    • ECDSA P256
  • 任何支持的 DRBG 機制的 DRBG 健康測試
    • CTR（AES_128_CTR）
    • HASH - SHA256
    • HMAC - SHA256
  • 派生測試（計算Z）
    • ECDSA P256
    • ECDH
    • KDF（密鑰派生函數）
    • KBKDF（用於 TLS 的 HKDF）

注意：完整性測試使用 HMAC-SHA-256，因此不需要單獨進行 HMAC 測試。

接口訪問

為了方便修改和更改運行的自測試，自測試應該是數據驅動的，POST 測試在註冊任何方法之前運行，但方法表仍然可以間接使用，仍然需要較低級別的 API 來設置密鑰（參數、公鑰/私鑰），密鑰加載代碼應該在一個單獨的函數中進行隔離。

需要一個初始化方法來為高級函數設置所需的依賴項，例如在執行基本調用之前可能需要調用 set_cpuid。

應為摘要、密碼、簽名、DRBG、KDF、HMAC 提供不同類型的自測試 API。

傳遞給這些測試的參數是 KAT 數據。

安全強度

SP 800-131A rev2 在某些日期之後禁止使用特定的算法和密鑰長度，這些項目與安全強度相關聯。

允許具有至少112位安全強度的算法。

對於簽名驗證，為了遺留目的，允許使用安全強度至少為80且低於112的算法。

這兩個值可以在FIPS模塊中定義和執行，也可以在安全策略文檔中更簡單地處理。

可以通過公共API定義這些最小值，並允許設置它們。

還應添加目標安全強度的概念，該值將在密鑰生成算法中使用，這些算法通過其標準指定了目標安全強度參數。

SP800-56A & 56B

這些標準包含密鑰協商協議，為了測試這些協議，加密模塊需要包含以下低級原語。

  • 計算密鑰方法 - 這些已經存在。（例如 DH_compute_key()）。
  • 密鑰生成 - （目前缺少 RSA FIPS 186-4 密鑰生成）。
  • 密鑰驗證 - （大部分已經實現）。

FIPS 186-4 RSA 密鑰生成

  • 已經編寫了 RSA 密鑰生成的初始代碼（https://github.com/openssl/openssl/pull/6652）；

尚未完成的工作是將其整合到 FIPS 模塊中，OpenSSL FIPS Provider 將具有強制密鑰大小限制的邏輯；

  • 對於 RSA、DSA 和 ECDSA 密鑰對生成，需要進行成對一致性測試（條件自檢）。由於在密鑰生成過程中無法確定密鑰的用途，FIPS 140-2 IG 規定相同的成對測試可以用於簽名和加密兩種模式；
  • 不允許使用 1024 位的 RSA 密鑰生成；
  • 密鑰生成算法具有目標安全強度的概念。例如，RSA 的密鑰生成代碼需要進行以下檢查：
if (target_strength < 112
    || target_strength > 256
    || BN_security_bits(nbits) < target_strength)
    return 0;

DH 密鑰生成

  • DH 密鑰生成 - 可能需要將其拆分為符合標準步驟的形式。目前它是一個相當複雜用時也用於驗證的整體函數。

密鑰驗證

  • RSA SP 800-56B 密鑰驗證 - 公鑰、私鑰和密鑰對的檢查已添加到 PR＃6652，符合標準的要求；
  • 需要檢查 DH 密鑰驗證是否符合標準；
  • EC 密鑰驗證符合標準要求；
  • AES-XTS 模式需要進行扭曲密鑰檢查。

對於KAS DH參數，支持兩種類型：

  1. 已批准的安全素數羣如下：

（其中 g=2，q=(p-1)/2，priv=[1, q-1]，pub=[2, p-2]）

TLS：(ffdhe2048, ffdhe3072, ffdhe4096, ffdhe6144, ffdhe8192)

IKE：(modp-2048, modp-3072, modp-4096, modp-6144, modp-8192)

只有上述安全素數可以進行驗證-其他任何素數都應該失敗。

安全素數可用於至少112位的安全強度，可能需要進行 FIPS 特定的檢查以驗證羣組。

  1. FIPS 186-4 參數集僅用於向後兼容性，安全強度僅為112位。羣組為 FB (2048, 224) 和 FC (2048, 256)。這需要保存種子和計數器以進行驗證。

如果需要同時支持兩種類型，則需要不同的密鑰驗證代碼。

現有的DH_Check()需要進行 FIPS 特定的檢查來驗證批准的類型。

密鑰生成對於兩者來説是相同的（安全強度和私鑰的最大位長度是輸入）。

DSA 在 FIPS 186-4 中定義為 “FFC”，DSA 密鑰生成/密鑰驗證可以重新設計，以更好地匹配標準步驟，這將有助於密鑰驗證，並且如果需要，可以在 DH 情況下進行重用。

GCM IV 生成

對於 FIPS 模塊，AES GCM 有與唯一密鑰/IV 對相關的要求，即：

  • 加密時密鑰/IV 對必須是唯一的；
  • IV 必須在 FIPS 邊界內生成；
  • 對於 TLS，IV 的計數部分必須由模塊設置，模塊必須確保當計數用盡時返回錯誤；
  • 對於給定的密鑰（對於任何 IV 長度），認證加密函數的總調用次數必須小於 ；
  • 模塊斷電不應導致 IV 的重複使用。

IV 生成將使用隨機構造方法（來自SP 800-38D），其中包括一個自由字段（將為 NULL）和一個隨機字段，隨機字段將使用一個能提供至少96位熵強度的 DRBG，該 DRBG 需要由模塊進行種子生成。

現有代碼需要修改，以便在init()階段未設置 IV 時生成 IV，然後可以使用do_cipher()方法在需要時生成 IV。

int aes_gcm_cipher()
{
    ....
    /* old code just returned -1 if iv_set was zero */
    if (!gctx->iv_set) {
        if (ctx->encrypt) {
           if (!aes_gcm_iv_generate(gctx, 0))
               return -1;
           } else {
               return -1;
           }
        }
    }
}

生成代碼如下所示：

#define AES_GCM_IV_GENERATE(gctx, offset)                   \
    if (!gctx->iv_set) {                                    \
        int sz = gctx->ivlen - offset;                      \
        if (sz <= 0)                                        \
            return -1;                                      \
        /* Must be at least 96 bits */                      \
        if (gctx->ivlen < 12)                               \
            return -1;                                      \
        /* Use DRBG to generate random iv */                \
        if (RAND_bytes(gctx->iv + offset, sz) <= 0)         \
            return -1;                                      \
        gctx->iv_set = 1;                                   \
    }

生成的 IV 可以通過EVP_CIPHER_CTX_iv()方法獲取，因此不需要使用 ctrl id。

理想情況下，在 FIPS 模式下嘗試設置 GCM IV 參數將導致錯誤。實際上，可能仍然有一些應用程序需要設置 IV，因此建議將其指定為安全策略項。

安全策略還需要説明以下內容：（參見 FIPS 140-2 IG A.5）

  • 當電源斷開然後恢復時，應建立一個新的用於 AES GCM 加密的密鑰；
  • 使用相同密鑰的總調用次數必須小於；
  • 場景1：IV 生成符合 TLS 協議；
  • 場景2：使用 NIST SP 800-38D（第8.2.2節）的 IV 生成方法。

CSP/Key 清零

當不再需要臨界安全參數（CSP）時，我們必須將其全部設置為零，這可能會在不同的上下文中發生：

  • 臨時的 CSP 副本可能是棧或堆分配的，並且將在其使用範圍內的相關函數中被清零；
  • 一些 CSP 將與 OpenSSL 對象（如 EVP_PKEY 或 EVP_CIPHER_CTX）關聯，具有與之相關聯的生命週期，在這種情況下，當這些對象被釋放時，CSP 將在該點被清零。在某些情況下，對象可能會被複用（例如，EVP_CIPHER_CTX 可以用於多個加密操作），在這種情況下，對象中仍存在的任何 CSP 將在其重新初始化為新操作時被清零。
  • 一些 CSP（例如內部 DRBG 狀態）可能會在加載 OpenSSL FIPS 模塊的整個時間內存在，在這種情況下，狀態將封裝在 OpenSSL 對象中。所有 OpenSSL Provider（包括 FIPS 模塊 Provider）都具有註冊“卸載”函數的能力，該函數在關閉 OpenSSL 時（或因其他原因卸載模塊）時將被調用，該卸載函數將釋放（因此將清零）包含 CSP 的對象。
  • 根據 FIPS 140-2 IG 4.7 的規定：僅用於執行 FIPS 140-2 第4.9.1節上電測試的密碼模塊使用的密碼密鑰不被視為 CSP，因此不需要滿足 FIPS 140-2 第4.7.6節的清零要求。

OpenSSL FIPS 模塊將包含其自己的標準OPENSSL_cleanse()函數的副本來執行清零操作，這是使用特定於平台的彙編語言實現的。

DRBG

在舊的 FIPS 模塊中存在以下 API，可能需要重新添加：

  • FIPS_drbg_health_check：按需運行 DRBG KAT 測試，我們需要使其可用。
  • FIPS_drbg_set_check_interval：設置運行 DRBG KAT 測試之間的間隔（生成調用的次數）。這似乎不是必需的，這些測試在上電時運行，但後續不需要運行，但這個調用對於故障測試很有用。

推導函數

根據 FIPS 140-2 IG 14.5 中的第2點要求，CTR DRBG 將無條件支持派生函數，如果禁用派生函數，當前的代碼在重新生成種子時會出現問題。此外，如果沒有派生函數，需要從實驗室獲得額外的理由支持。

測試要求

  • 在uninstantiate()函數中需要證明內部狀態已被清零；
  • 故障測試需要一個函數，使 DRBG 始終產生相同的輸出。

其他需要考慮的事項

除了下面描述的熵之外，還需要考慮以下幾點：

  • 應考慮實施 NIST SP 800-90C 10.1.2 中的熵擴展；
  • 需要更好的 DRBG 選擇機制，以在可用的 DRBG 之間進行選擇；
  • 支持預測抵抗，即在請求時嘗試從我們的來源收集更多熵。
  • 我們需要弄清楚 DRBG 層將是什麼樣子，代碼的很大一部分需要放在 FIPS 模塊內。目前，此代碼訪問 EVP 功能，而這些功能可能不會在模塊內部公開。例如，drbg_ctr_init() 從 NID 解析 EVP_CIPHER，然後設置一個 EVP_CIPHER_CTX。

熵

對於所有平台，操作系統將提供熵。對於某些平台，還可以使用內置的硬件隨機數生成器，但這將引入額外的驗證需求。

對於類 UNIX 系統，將使用系統調用getrandom、getentropy或隨機設備/dev/random作為熵源，優先考慮使用系統調用。可以替代/dev/random的其他強隨機設備包括：/dev/srandom和/dev/hwrng。請注意，/dev/urandom、/dev/prandom、/dev/wrandom和/dev/arandom在沒有額外的證明的情況下不能用於 FIPS 操作。

在 Windows 上，將使用BCryptGenRandom或CryptGenRandom作為熵源。

在 VMS 上，將使用各種系統狀態信息作為熵源。請注意，這將需要證明和分析以證明源的質量。

對於 iOS，將使用 SecRandomCopyBytes 生成具有密碼學安全性的隨機字節。

FIPS 僅允許將一個熵源歸因於模塊，因此 FIPS 模塊將完全依賴於前述的操作系統源，不會使用其他來源，例如 egd、硬件設備等。

完成熵解決方案的工作

需要將 DRBG 健康檢測添加到隨機框架中，以檢查輸入到 DRBG 的種子材料，檢查的目的是確保沒有連續的兩個種子材料塊是相同的，該檢查在所有熵源被合併在一起後進行，如果檢查失敗，則 DRBG 的種子重新生成操作將永遠失敗。我們可以定義使用的塊大小為64位，這是在意外接收到重複塊的概率（）和從操作系統中獲取過多熵量之間的平衡（因為第一個塊會被丟棄），其他明顯可用的塊大小包括128位和256位。

使用後，初始數據塊必須被清零和丟棄。

GCM的初始化向量（IV）

FIPS 140-2 IG A.5 的最新更新指出，如果模塊聲稱為 GCM 生成隨機 IV，則需要提供證明，我們需要證明模塊能夠從操作系統獲取所需的96位熵，如果使用阻塞調用操作系統的隨機性源，並且至少使用這麼多熵素材作為 DRBG 的種子材料，那麼這應該不是無法解決的問題。

FIPS 模塊邊界

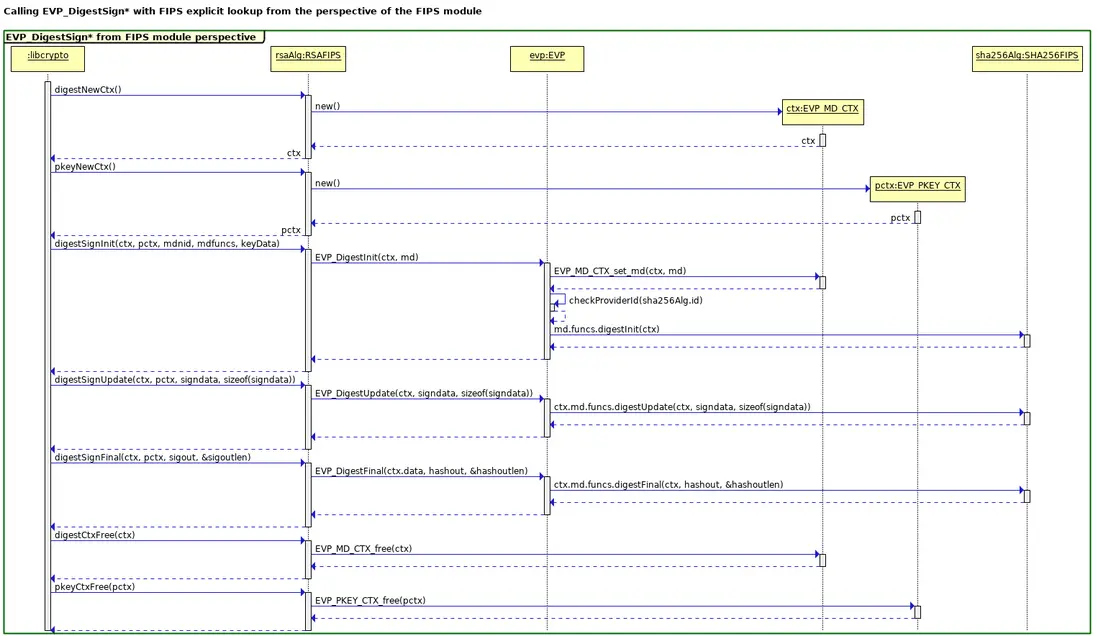

一旦進入 FIPS 模塊提供的算法，在任何其他的加密操作中我們必須仍然保持在 FIPS 模塊內部。根據 FIPS 規則，允許一個 FIPS 模塊使用另一個 FIPS 模塊。然而，在3.0設計中，為了簡化起見，我們假設不允許這樣做。例如，EVP_DigestSign*實現同時使用簽名算法和摘要算法，我們不允許其中一個算法來自 FIPS 模塊，另一個來自其他 Provider。

所有 Provider 在初始化時都被分配一個唯一的OSSL_PROVIDER對象，當 FIPS 模塊被要求使用某個算法時，它會驗證該算法的實現OSSL_PROVIDER對象是否與自己的OSSL_PROVIDER對象相同 （即傳遞給OSSL_provider_init的對象），例如，考慮使用 RSA 和 SHA256 的EVP_DigestSign*的情況，兩個算法都會通過 Core 在 FIPS 模塊外部進行查找，RSA 簽名算法是第一個入口點，"init" 調用將被傳遞給要使用的 SHA256 算法的引用，FIPS 模塊的實現將檢查與其被要求使用的 SHA256 實現關聯的OSSL_PROVIDER對象是否也在 FIPS 模塊邊界內，如果不是，則 "init" 操作將失敗。下面的圖示從 FIPS 模塊的角度説明了這個操作。

請注意，在 FIPS 模塊內部，我們使用了EVP的概念（如EVP_MD_CTX、EVP_PKEY_CTX等）來實現這一點，這些是 libcrypto 中 EVP 實現的副本，FIPS 模塊沒有與 libcrypto 進行鏈接，這是為了確保完整的操作都在 FIPS 模塊的邊界內進行，而不調用外部的代碼。

ASN.1 代碼

ASN.1 DER （Distinguished Encoding Rules） 用於：

  • 序列化密鑰和參數
  • 序列化由兩個值 r 和 s 組成的 DSA 和 ECDSA 簽名
  • 編碼放置在 RSA PKCS#1 填充中的簽名摘要 OBJECT IDENTIFIER（OID）
  • 序列化 X.509 證書和證書撤銷列表（CRL）
  • 其他 PDU，如 PKCS #7/CMS、OCSP、PKCS #12 等。

FIPS 模塊不會包含 ASN.1 DER 編碼器/解析器的副本，也不會要求任何 Provider 對由 OpenSSL 實現的算法執行 ASN.1 序列化/反序列化。

所有 ASN.1 序列化/反序列化操作將在 libcrypto 中執行，複合值的密鑰、參數和簽名結構將作為項數組越過 Core/Provider 邊界，使用 附錄 2 - 參數傳遞 中定義的公共數據結構進行傳遞。

用於 RSA PKCS#1 填充的編碼摘要 OID 將預先生成（與舊 FIPS 模塊使用 SHA_DATA 宏相同）或根據需要使用簡單函數生成，這個函數僅為 PKCS #1 填充支持的小型摘要集合生成編碼的 OID，這些摘要 OID 在“OID 樹”下的一個公共節點下，驗證填充時將獲取預期摘要的編碼 OID，並將其字節與填充中的字節進行比較；不需要進行 DER 解析/解碼。
