文章主要描述三件事

1. ClusterIP 訪問流程的時序圖
2. 當目標Pod在同一個節點時ClusterIP 訪問流程的時序圖
3. 當目標Pod跨節點時ClusterIP 訪問流程的時序圖

1、ClusterIP 訪問流程的時序圖

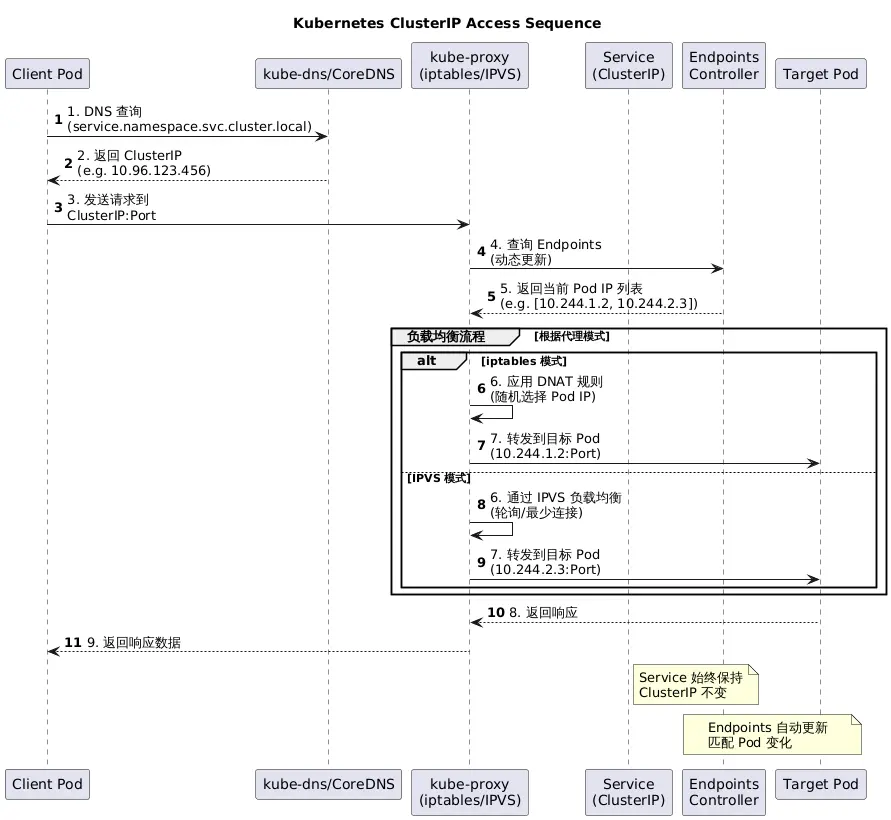

以下是一個描述 Kubernetes 中 ClusterIP 訪問流程的時序圖：

關鍵流程説明：

1. DNS 解析 (1-2)：客户端 Pod 首先通過 kube-dns/CoreDNS 解析服務域名，獲得 ClusterIP
2. 請求發送 (3)：客户端向 ClusterIP 發送請求（虛擬 IP）
3. 路由攔截 (4-5)：節點上的 kube-proxy 攔截請求，查詢 Endpoints API 獲取當前服務對應的 Pod IP 列表

4. 負載均衡 (6-7)：

   • iptables 模式：通過 DNAT 規則隨機轉發到後端 Pod
   • IPVS 模式：使用內核級負載均衡算法選擇 Pod
5. 響應返回 (8-9)：目標 Pod 處理請求後，響應通過原路徑返回

ClusterIP 特性：

• 虛擬 IP：存在於服務的整個生命週期
• 內部訪問：僅在集羣內部可達
• 穩定端點：解耦前端與後端 Pod
• 自動負載均衡：後端 Pod 變化時自動更新

提示：實際網絡層會根據 CNI 插件不同（Calico/Flannel/Cilium 等）有額外封裝步驟，但 ClusterIP 的抽象層保持一致。

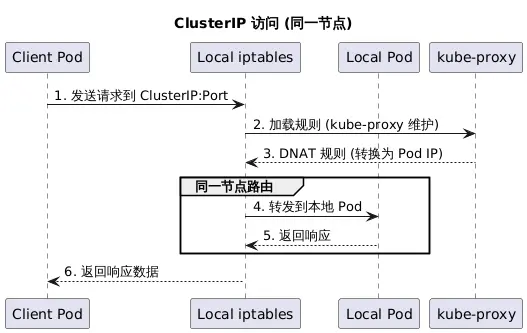

2. 當目標Pod在同一個節點時ClusterIP 訪問流程的時序圖

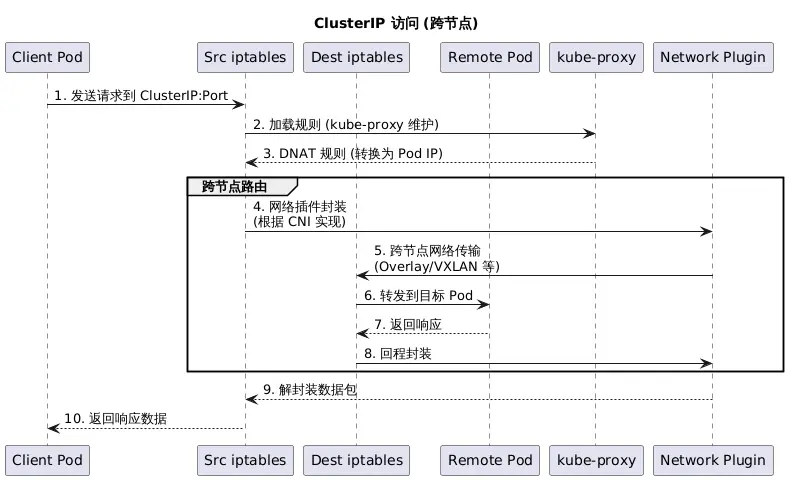

3. 當目標Pod跨節點時ClusterIP 訪問流程的時序圖

4. 完整流程説明：

1. 客户端發起請求：

   • 應用訪問 Service 的 ClusterIP + Port

2. 源節點規則處理：

   • kube-proxy 維護的 iptables/IPVS 規則執行 DNAT
   • 目標地址轉換為實際 Pod IP（通過 EndpointSlice 選擇）

3. 路由決策：

   • 內核檢查目標 IP 是否在同一節點：

     • 是：直接轉發到本地 veth 接口
     • 否：進入 overlay 網絡流程

4. 跨節點特殊處理：

   • 源節點：網絡插件封裝數據包 (VXLAN/Geneve 等)
   • 目標節點：解封裝並轉發到目標 Pod
   • 響應路徑執行反向操作

5. 響應返回：

   • 目標 Pod 響應經過反向路徑處理
   • 客户端收到響應時源 IP 仍是 ClusterIP

5. clusterIp模式下，目標節點在同節點與目標節點跨節點訪問差異説明
