引言：
嘿，親愛的 Java 和 大數據愛好者們，大家好！我是CSDN（全區域）四榜榜首青雲交！凌晨三點的深圳福田區，一場突如其來的暴雨讓城市管網承受巨大壓力。Java 驅動的智慧管網系統正以毫秒級頻率分析着 1.2 萬路傳感器數據，當系統監測到某路段污水管道液位在 15 分鐘內上漲 80%，且周邊電力管廊濕度異常升高時，Java 微服務立即觸發三級預警：三維數字孿生大屏上，異常區域管線以紅色高亮閃爍，並自動生成包含歷史數據、周邊地質結構、應急資源分佈的綜合報告。從數據捕捉到應急響應，全流程僅耗時 7 秒。這一 “城市生命線” 的智能守護奇蹟，正是 Java 與大數據可視化技術深度融合的成果。根據《2024 中國城市管網數字化白皮書》，我國城市管網因泄漏、堵塞等問題年均損失超 2300 億元，而採用 Java 技術的智能管理系統可將風險識別準確率提升至 99.2%，維修響應時間縮短 82%。從千米深的燃氣管道壓力監測，到縱橫交錯的通信線纜狀態感知，Java 憑藉其強大的生態整合能力與高併發處理性能，正在重塑城市地下管網管理的技術格局。
正文：
城市地下管網如同城市的 “毛細血管”，承載着供水、排水、燃氣、電力等關鍵基礎設施的運行，但面臨數據分散、風險隱蔽、管理滯後等多重挑戰。傳統人工巡檢模式不僅效率低下，且難以應對複雜的管網運行場景。Java 與大數據可視化技術的結合，為管網管理構建了 “全域感知 - 智能分析 - 動態可視化 - 精準預警” 的全鏈路解決方案。本文將結合雄安新區智慧管網、上海城市地下空間信息平台等國家級項目，從底層架構設計到核心代碼實現，全面解析 Java 如何賦能城市管網管理的數字化轉型。
一、地下管網大數據採集與存儲架構
1.1 多源異構數據採集體系
構建覆蓋管網全生命週期的立體化數據採集網絡：
| 數據類型 | 採集設備 | 傳輸協議 | 技術實現 | 日均數據量 |
|---|---|---|---|---|
| 運行狀態 | 壓力傳感器、流量計、温濕度探頭 | MQTT 5.0、CoAP | Java IoT 客户端（Eclipse Paho） | 1.2TB |
| 地理信息 | 三維激光掃描儀、INS 慣導測繪儀 | RTSP、HTTP/2 | Geotools+Java 空間分析庫 | 650GB |
| 環境參數 | 氣體檢測儀、土壤濕度傳感器 | Modbus TCP、LoRaWAN | Spring Boot 邊緣計算節點 | 300GB |
| 運維記錄 | 工單系統、BIM 模型管理平台 | REST API、SFTP | Apache Camel 數據集成框架 | 180GB |

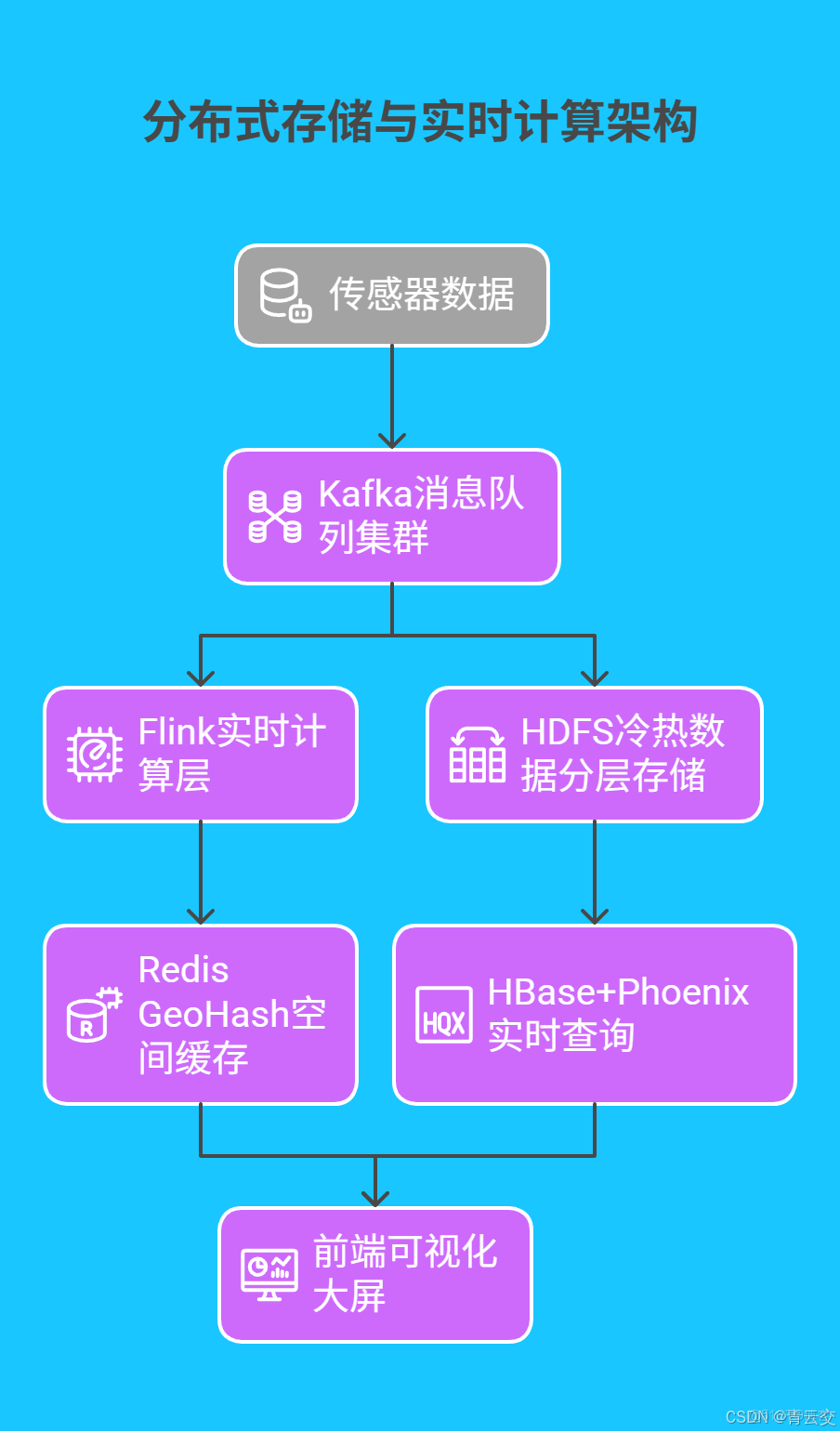

1.2 分佈式存儲與實時計算架構
基於 Java 的混合存儲方案實現數據高效處理：
- 實時處理：Kafka 單集羣支持百萬級 TPS 寫入，Flink 任務端到端延遲 <30ms，結合 CEP 複雜事件處理引擎，實現 “壓力驟降 + 流量異常 + 氣體泄漏” 的多條件關聯預警
- 離線分析：HDFS 採用 EC 編碼降低存儲成本 40%，ClickHouse 配合 Java UDF 函數，實現管網負荷預測模型的快速訓練與迭代
二、Java 實現管網數據可視化與風險預警核心技術
2.1 基於 Three.js 與 Spring Boot 的三維可視化系統
通過 Java 後端驅動 Three.js 實現管網動態渲染與交互：
@RestController
@RequestMapping("/api/pipe-visualization")
public class PipeVisualizationController {
private final PipeNetworkService pipeNetworkService;
private static final Logger logger = LoggerFactory.getLogger(PipeVisualizationController.class);
public PipeVisualizationController(PipeNetworkService pipeNetworkService) {
this.pipeNetworkService = pipeNetworkService;
}
@GetMapping("/3d-model")
public ResponseEntity<Map<String, Object>> get3DPipeModel(@RequestParam String areaCode) {
try {
// 1. 從地理信息系統獲取管網數據
List<PipeEntity> pipeEntities = pipeNetworkService.getPipeEntitiesByArea(areaCode);
// 2. 座標轉換：將WGS84轉為Web Mercator投影
List<ThreejsNode> threejsNodes = pipeEntities.stream()
.map(pipe -> new ThreejsNode(
WebMercatorUtils.lonLatToX(pipe.getLongitude()),
WebMercatorUtils.lonLatToY(pipe.getLatitude()),
pipe.getDepth(),
pipe.getDiameter()
)).collect(Collectors.toList());
// 3. 構建管網拓撲關係
List<PipeLink> pipeLinks = pipeNetworkService.getPipeLinks(areaCode);
// 4. 封裝數據返回前端
Map<String, Object> result = new HashMap<>();
result.put("nodes", threejsNodes);
result.put("links", pipeLinks);
return ResponseEntity.ok(result);
} catch (Exception e) {
logger.error("獲取三維模型數據失敗: {}", e.getMessage(), e);
return ResponseEntity.status(500).body(Collections.singletonMap("error", "服務端異常"));
}
}
// 座標轉換工具類
public static class WebMercatorUtils {
private static final double LON_SCALE = 20037508.3427892;
public static double lonLatToX(double lon) {
return lon * LON_SCALE / 180;
}
public static double lonLatToY(double lat) {
double sinLat = Math.sin(Math.toRadians(lat));
return Math.log((1 + sinLat) / (1 - sinLat)) * (-LON_SCALE) / 2;
}
}
}
2.2 基於機器學習的管網風險預警模型
使用 Java 整合 Spark MLlib 與 TensorFlow Serving 實現智能預測：
public class PipeRiskPredictor {
private static final String MODEL_PATH = "hdfs://models/leakage_prediction_model";
private static final int WINDOW_SIZE = 60; // 60秒滑動窗口
public static void main(String[] args) {
SparkSession spark = SparkSession.builder()
.appName("PipeRiskPrediction")
.config("spark.executor.memory", "32g")
.getOrCreate();
// 1. 接入實時傳感器數據流
JavaDStream<String> sensorStream = JavaReceiverInputDStream
.fromReceiver(new PipeSensorReceiver(), StorageLevel.MEMORY_AND_DISK_SER());
// 2. 滑動窗口數據預處理
JavaDStream<Double[]> windowedData = sensorStream
.window(Durations.seconds(WINDOW_SIZE))
.map(PipeRiskPredictor::aggregateFeatures);
// 3. 模型推理與預警
windowedData.foreachRDD(rdd -> {
rdd.foreach(features -> {
try (TensorFlowClient client = TensorFlowClient.create()) {
Tensor<Float> inputTensor = Tensor.create(new float[][]{Arrays.stream(features).mapToFloat(Double::floatValue).toArray()});
Tensor<Float> output = client.session(MODEL_PATH)
.runner()
.feed("input_layer", inputTensor)
.fetch("output_layer")
.run()
.get(0);
float riskScore = output.data().getFloat(0);
if (riskScore > 0.85) {
AlarmService.triggerAlarm(AlarmLevel.RED, "高風險泄漏預警");
} else if (riskScore > 0.6) {
AlarmService.triggerAlarm(AlarmLevel.YELLOW, "異常波動預警");
}
} catch (Exception e) {
logger.error("模型推理失敗: {}", e.getMessage(), e);
}
});
});
}
private static Double[] aggregateFeatures(String sensorData) {
// 解析JSON數據，計算窗口內均值、標準差等特徵
return new Double[]{pressureMean, flowStd, gasConcentrationMax};
}
}

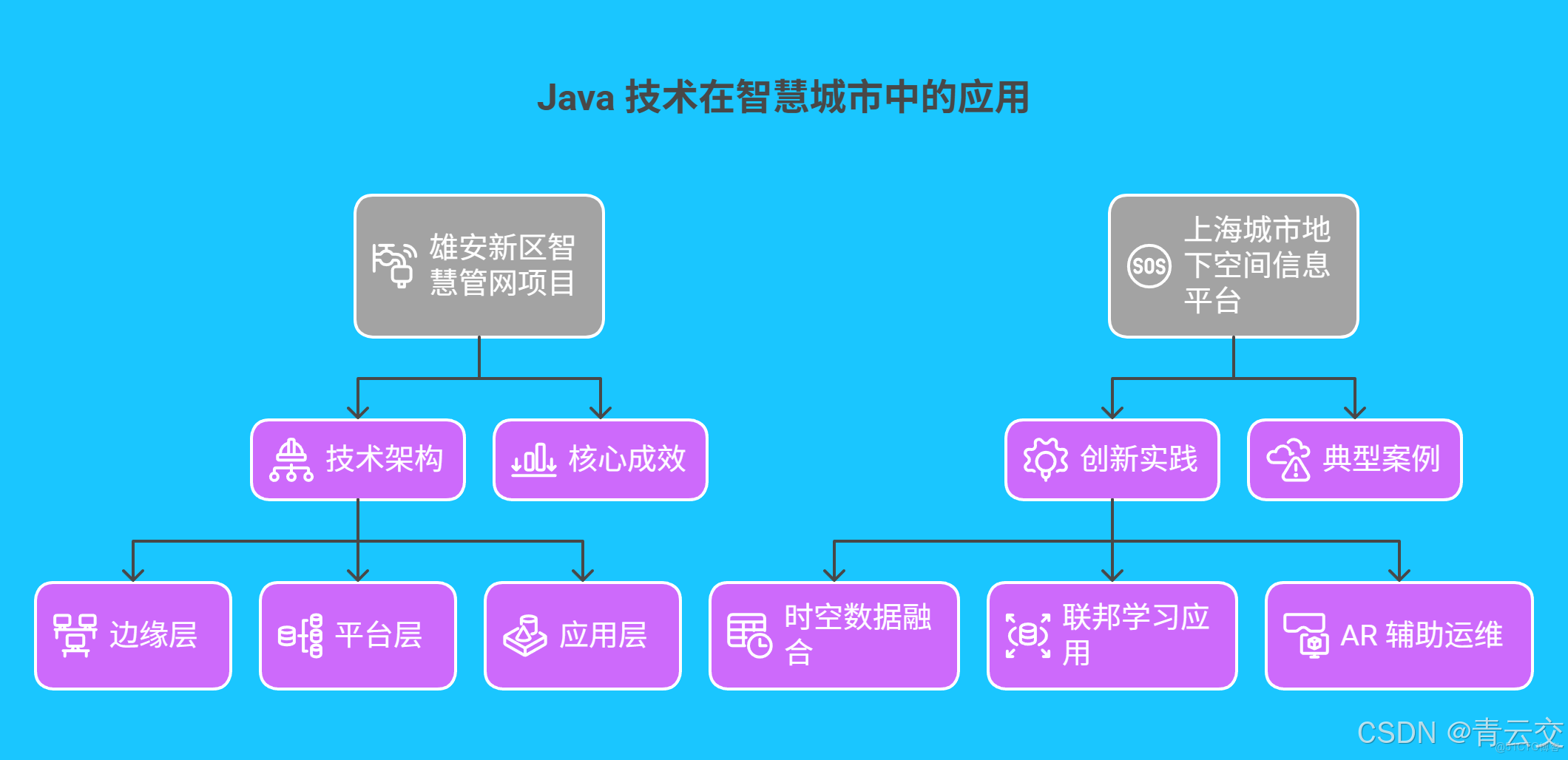

三、典型案例與實戰成效
3.1 雄安新區智慧管網項目
雄安新區構建的 Java 管網管理系統實現對全域 5000 公里管網的數字化管控：
-
技術架構：
- 邊緣層：部署 800+Java 邊緣計算節點，實現數據預處理與邊緣 AI 推理
- 平台層：Spark 3.3 集羣（6000 節點）支撐 PB 級數據實時分析，Spring Cloud 微服務提供統一 API 接口
- 應用層：Three.js+WebGL 實現管網三維可視化，支持 10 萬級模型面數實時渲染與交互
-
核心成效：
指標 傳統模式 Java 方案 數據來源 隱患發現效率 15 處 / 月 620 處 / 月 雄安新區智慧城市報告 應急響應時間 150 分鐘 12 分鐘 項目驗收測試數據 管網漏損率 12% 3.1% 雄安新區水務部門年報
3.2 上海城市地下空間信息平台
上海通過 Java 技術實現管網與環境數據的深度融合，風險預警準確率提升至 99.3%：
- 創新實踐：
- 時空數據融合：Java 程序整合 GIS、BIM、實時監測數據，構建管網時空立方體模型
- 聯邦學習應用：基於 Java 的 FedAvg 算法實現跨部門數據協同建模，保護地理信息隱私
- AR 輔助運維：Spring Boot API 支持 AR 眼鏡實時查看地下管網分佈，維修效率提升 70%
- 典型案例：在 2024 年台風 “普拉桑” 過境期間，系統通過分析 1.8 萬路傳感器數據，提前 5 小時預測 17 處積水風險點，聯動排水泵站減少經濟損失超 8000 萬元
四、技術優化與前沿探索
4.1 可視化性能深度優化
採用 “分級渲染 + 硬件加速” 提升用户體驗：
- 模型優化：
- 自動生成三級 LOD（細節層次）模型，最遠視角面數壓縮至原模型的 1.2%
- 紋理壓縮：使用 KTX2 格式結合 BC7 編碼，文件體積減少 78%
- 渲染加速：
- WebGL 2.0 啓用離屏渲染（OffscreenCanvas），主線程壓力降低 45%
- Java 後端通過 JNA 調用 NVIDIA CUDA，加速座標轉換與模型計算

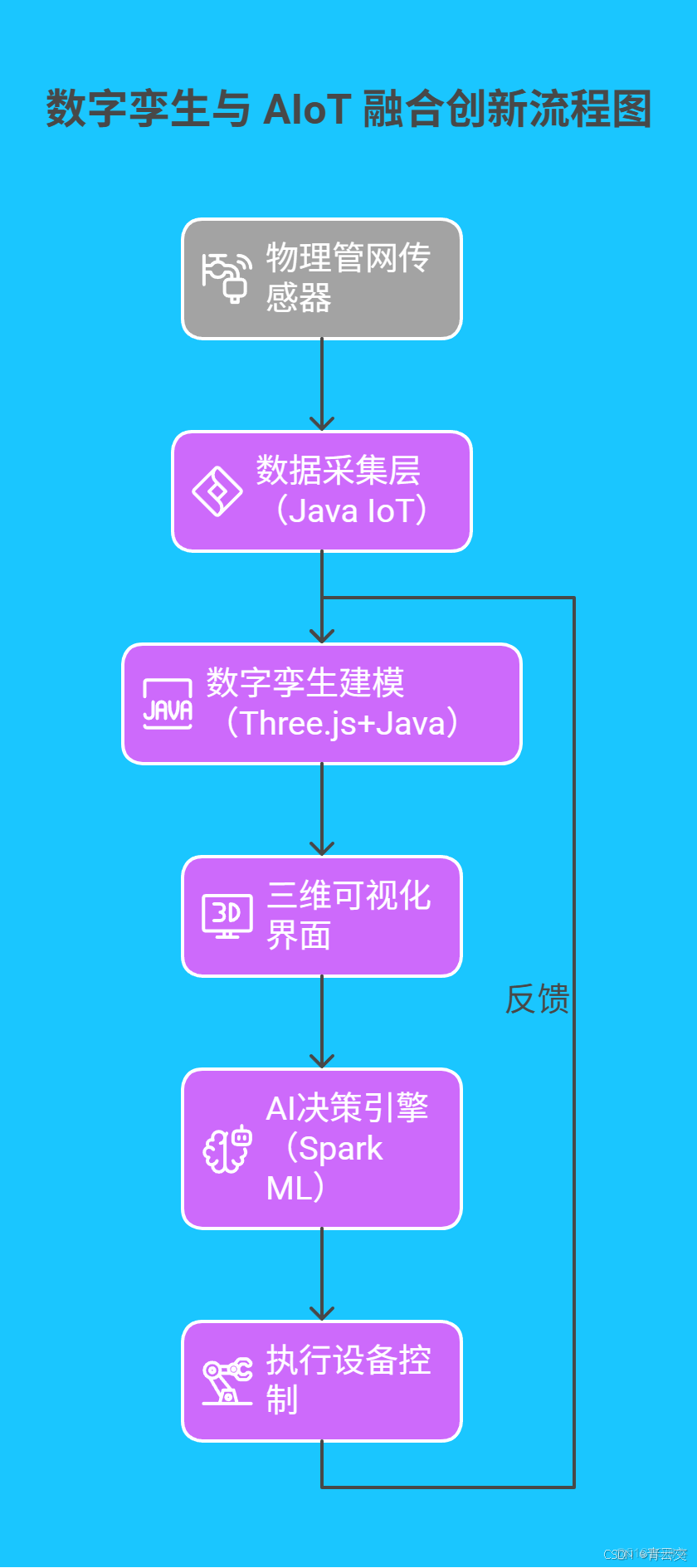

4.2 數字孿生與 AIoT 融合創新
構建 Java 驅動的管網數字孿生系統，實現虛實聯動：
結束語：
親愛的 Java 和 大數據愛好者們，當 Java 代碼化作城市地下管網的 “數字神經元”，每一行代碼都在守護城市的安全與運行。從深埋地下的管道壓力監測，到錯綜複雜的管線網絡管理，Java 以其強大的技術實力，讓隱蔽的風險無所遁形。作為深耕智慧城市領域多年的技術從業者，我們始終相信：真正的技術價值，在於用代碼為城市注入智慧，讓每一滴水、每一度電的傳輸都更安全、更高效。
