Netty網絡編程——NIO與零拷貝

1.什麼是DMA

2.什麼是用户態和內核態

3.普通BIO的拷貝流程分析

4.mmap系統函數

5.sendFile系統函數（零拷貝）

6.java堆外內存如何回收

1.什麼是DMA

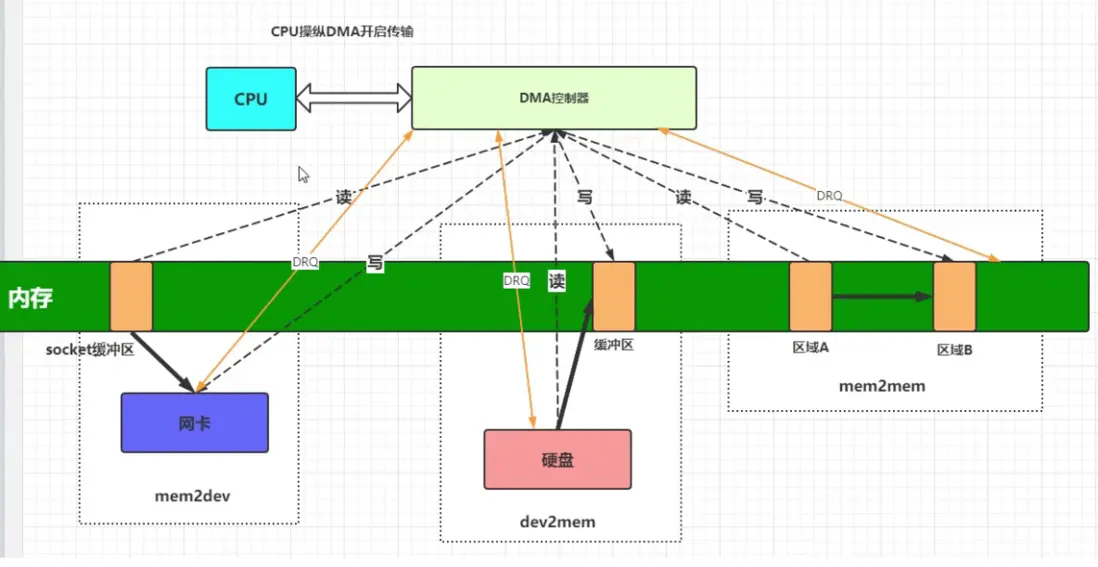

DMA(Direct Memory Access直接存儲器訪問),我們先從一張圖來了解一下DMA是一個什麼裝置。

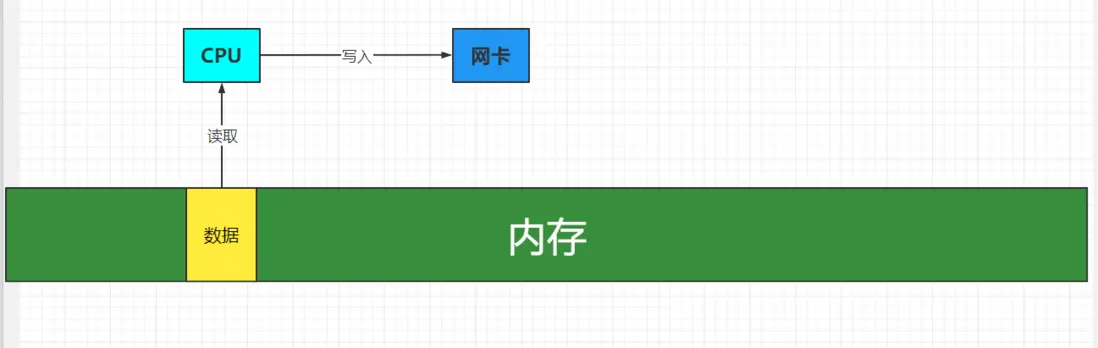

假設在什麼沒有DMA的情況下，如果CPU想從內存裏讀取數據併發送到網卡中，在讀的過程中，我們可以知道：
1.1)CPU的速度最快。
1.2)當CPU在內存中讀取數據的時候，讀取的速度瓶頸在於內存的讀寫速度。
1.3)當CPU完成讀取，將數據寫入網卡的時候，寫入的速度瓶頸在於網卡的速度。
1.4）CPU在讀寫的時候，是無法做其它事情的。

這個時候我們就可以得出結論：

1.5)cpu的速度取決於這一系列操作環上最慢的那一個。
1.6)cpu利用率極低，大部分時間都在等待IO。

此時如果有了DMA，那麼我們的讀寫就會變得和如圖一樣：


CPU只需要把讀寫任務委託給DMA，協助CPU搬運數據，這些操作都由DMA自動執行，而不需要依賴於CPU的大量中斷負載，此時cpu就可以去做其它的事情了。

2.什麼是用户態和內核態
其實最後我們的服務器程序，都是要在linux上運行的，Linux根據命令的重要程度，也分為不同的權限。Linux操作系統就將權限分成了2個等級，分別就是用户態和內核態。

用户態：
用户態的進程能夠訪問的資源就有極大的限制，有些指令操作無關痛癢，隨意執行都沒事，大部分都是屬於用户態的。

內核態：
運行在內核態的進程可以“為所欲為”，可以直接調用操作系統內核函數。

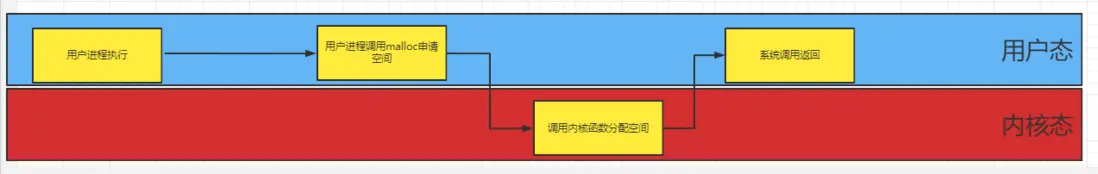

比如：我們調用malloc函數申請動態內存，此時cpu就要從用户態切換到內核態，調用操作系統底層函數來申請空間。


3.普通BIO的拷貝流程分析

我們來看一下普通IO的拷貝流程：

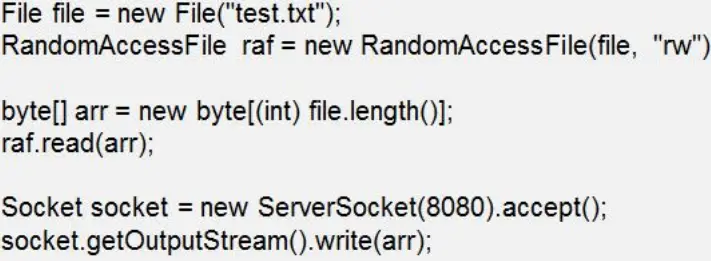

我們來看這一段代碼：

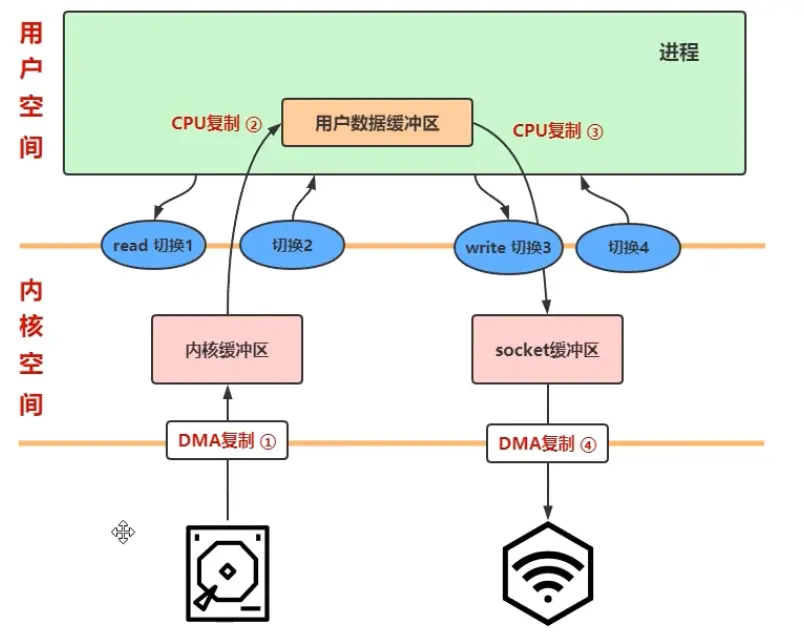

我們先從服務器上讀取了一個文件，然後通過連接和流傳輸到請求客户端上，我們可以看到大致的請求流程是這樣的：


當程序或者操作者對CPU發出指令，這些指令和數據暫存在內存裏，在CPU空閒時傳送給CPU，CPU處理後把結果輸出到輸出設備上

3.1）用户態程序接到請求，要從磁盤上讀取文件，切換到內核態，這裏是第1次用户態內核態切換。
3.2）當要讀取的文件通過DMA複製到內核緩衝區的時候，我們還要把這些數據傳送給CPU，CPU之後再把這些數據送到輸出設備上，這裏是第1次cpu拷貝。
3.3）當內核態程序數據讀取完畢，切換回用户態，這裏是第2次內核態用户態切換。
3.4）當程序創建一個緩衝區，並將數據寫入socket緩衝區，這裏是第3次用户態內核態切換。
3.5）此時cpu要把數據拷貝到socket緩衝區，這裏是第2次cpu拷貝。
3.6）完成所有操作之後，應用程序從內核態切換回用户態，繼續執行後續操作（程序到此為止）。這裏是第4次用户態內核態切換。

此時我們可以看出，傳統的IO拷貝流程，經歷了4次用户態和內核態的切換，進行了2次cpu複製，性能耗費巨大，我們有沒有更節省資源的做法呢？

4.mmap系統函數

linux的底層內核函數mmap函數對底層進行了一個優化：


4.1）用户態程序接到請求，要從磁盤上讀取文件，切換到內核態，這裏是第1次用户態內核態切換。

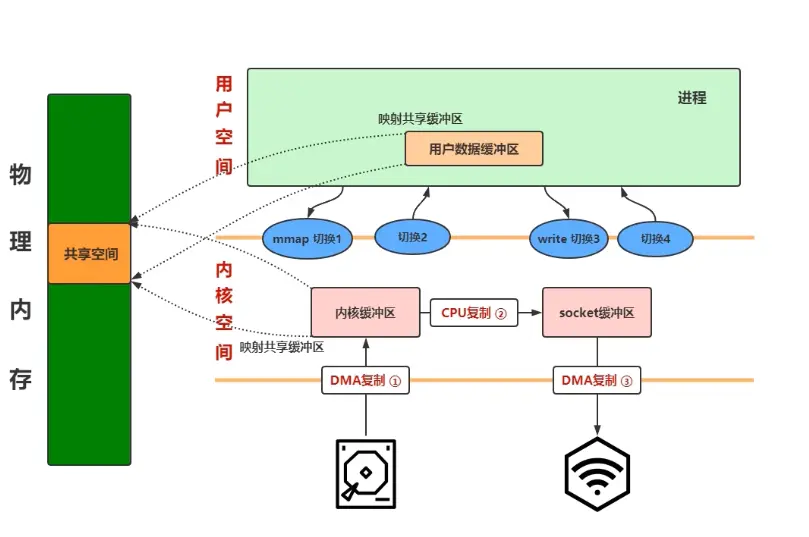

4.2）當要讀取的文件通過DMA複製到內核緩衝區完成，此時內核緩衝區，用户數據緩衝區共享一塊物理內存空間，這裏就無需cpu拷貝到用户空間中。
4.3）此時讀取文件完畢，用户切換回用户態，這是第2次用户態內核態切換。
4.4）申請一塊緩衝區，需要調用內核函數，這是第3次用户態內核態切換。
4.5）內核態通過cpu複製，將共享空間的數據內容拷貝到socket緩衝區中，這是第1次cpu拷貝。
4.6）完成所有操作之後，應用程序從內核態切換回用户態，繼續執行後續操作（程序到此為止）。這裏是第4次用户態內核態切換。

我們可以看出，mmap函數少了一次cpu複製，對於空間的利用率提高了，不過還是需要4次用户態和內核態的切換。

5.sendFile系統函數（零拷貝）

零拷貝：指的是沒有cpu拷貝，數據還是需要通過DMA拷貝到內存中，再發送出去的。

4.1）用户態程序接到請求，要從磁盤上讀取文件，切換到內核態，這裏是第1次用户態內核態切換。

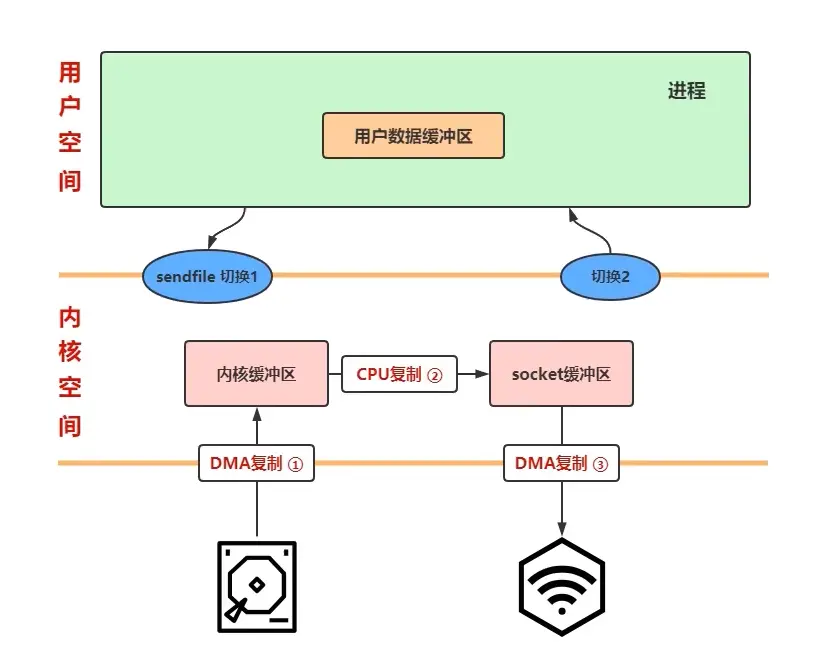

4.2）當數據通過DMA複製進入內核緩衝區並且完成，我們還是通過cpu複製把數據複製到socket緩衝區，不過這裏的cpu複製只複製很少量的內容，可以幾乎忽略不計。

4.3）此時數據通過DMA複製發送給目的地。
4.4）程序切換回用户態，這是第2次用户態內核態切換。

我們發現，sendFile系統函數，只需要兩次用户態到內核態的切換，而且一次cpu複製都不需要，大大節約了資源。

6.java堆外內存如何回收

介紹了零拷貝技術，其實Netty底層是使用堆外內存來實現零拷貝技術的，api：ByteBuffer.allocateDirect()，這條命令直接在堆外內存開闢了一塊空間，我們都知道GC是收集堆內存垃圾的，那堆外內存又是如何收集的呢？

堆外內存的優勢：
堆外內存的優勢在於IO上，java在使用socket發送數據的時候，如果使用堆外內存，就可以直接使用堆外內存往socket上發送數據，就節省了先把堆外數據拷貝到堆內數據的開銷。

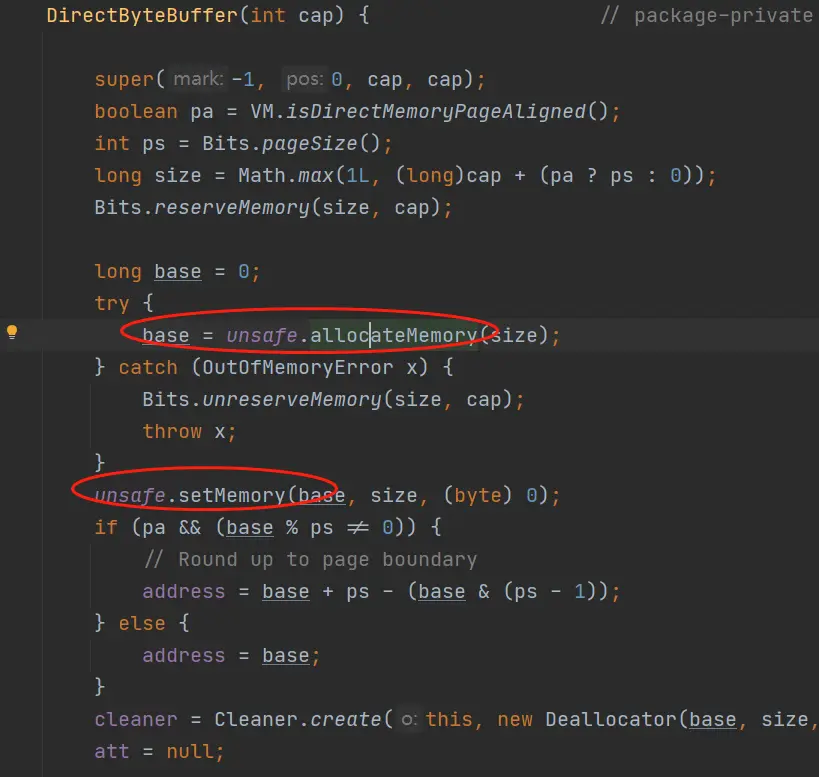

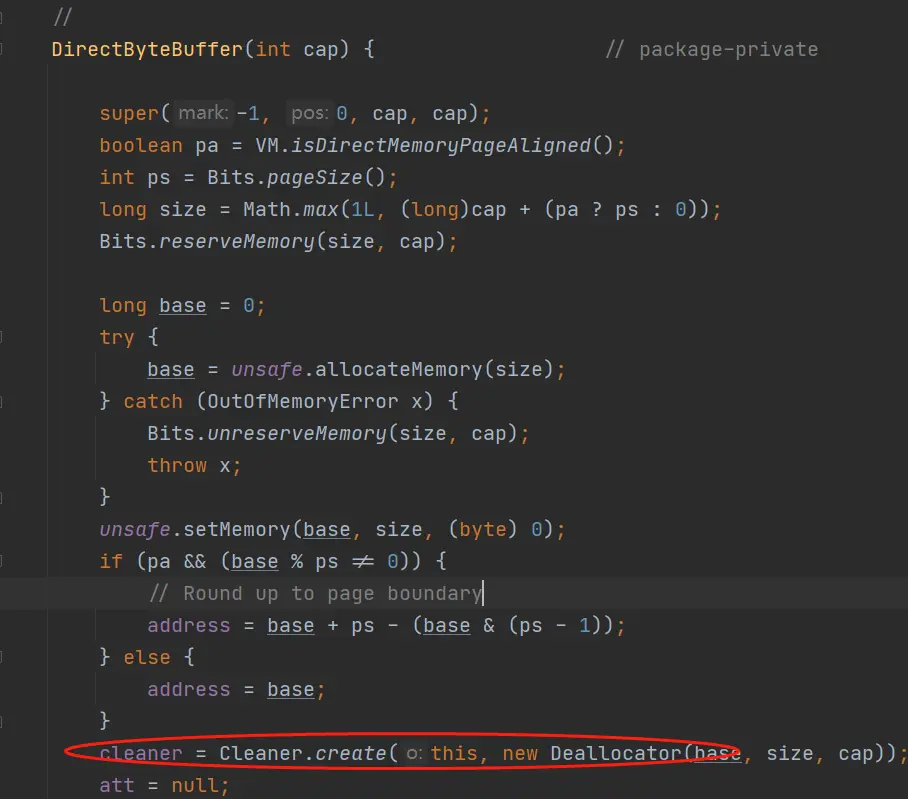

我們先來看看ByteBuffer.allocateDirect()的源碼：
我們可以看出，java使用unsafe類來分配了一塊堆外內存

那麼堆外內存是如何回收的呢？我們來看這樣一行代碼：

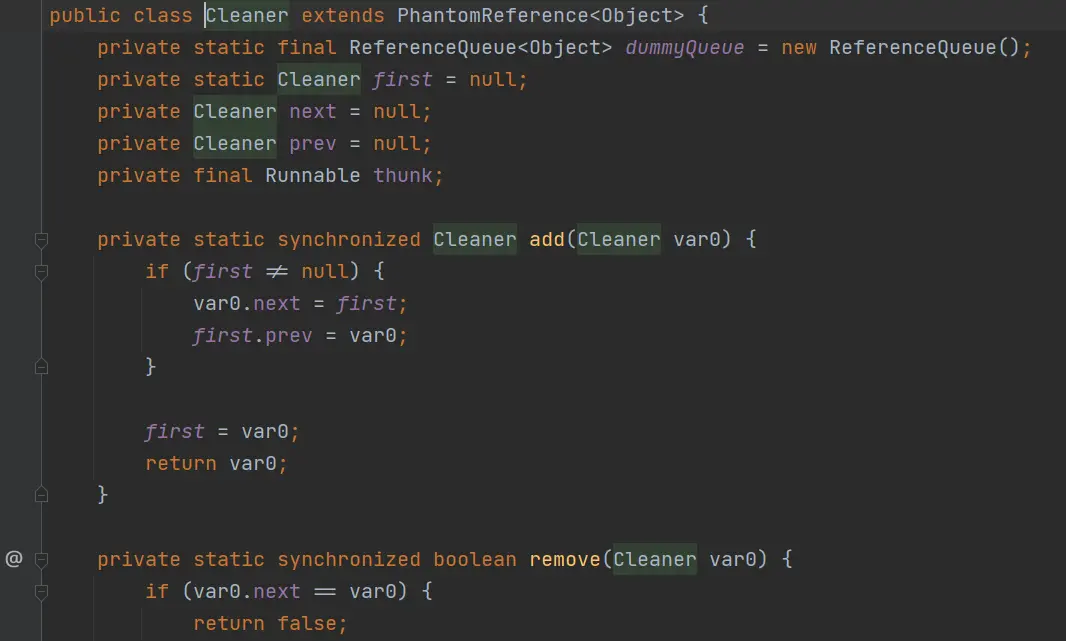

cleaner就是用來回收堆外內存的，但是它是如何工作的呢？我們仔細研究一下cleaner這個類，它是一個鏈表結構：

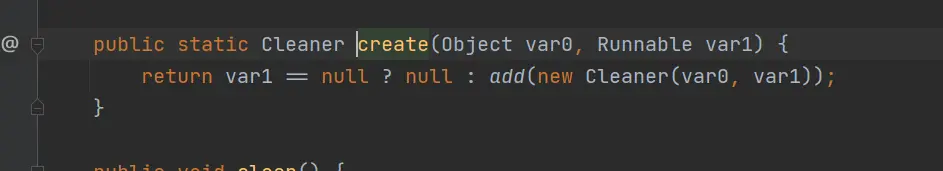

通過create(Object,Runnable)方法創建cleaner對象，調用自身的add方法，將其加入鏈表中。

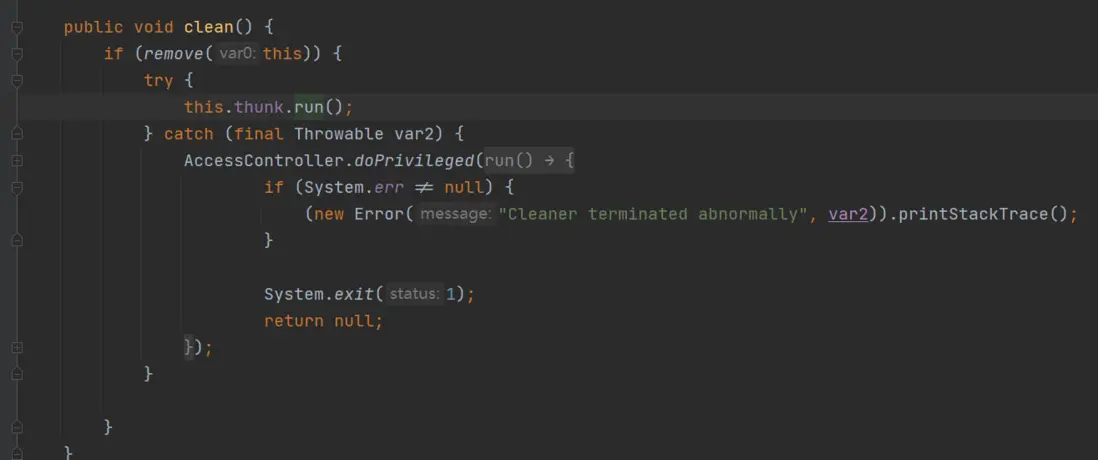

clean有個重要的clean方法， 它首先將對象從自身鏈表中刪除：
然後執行this.thunk的run方法，thunk就是由創建的時候傳入的Runnable函數：

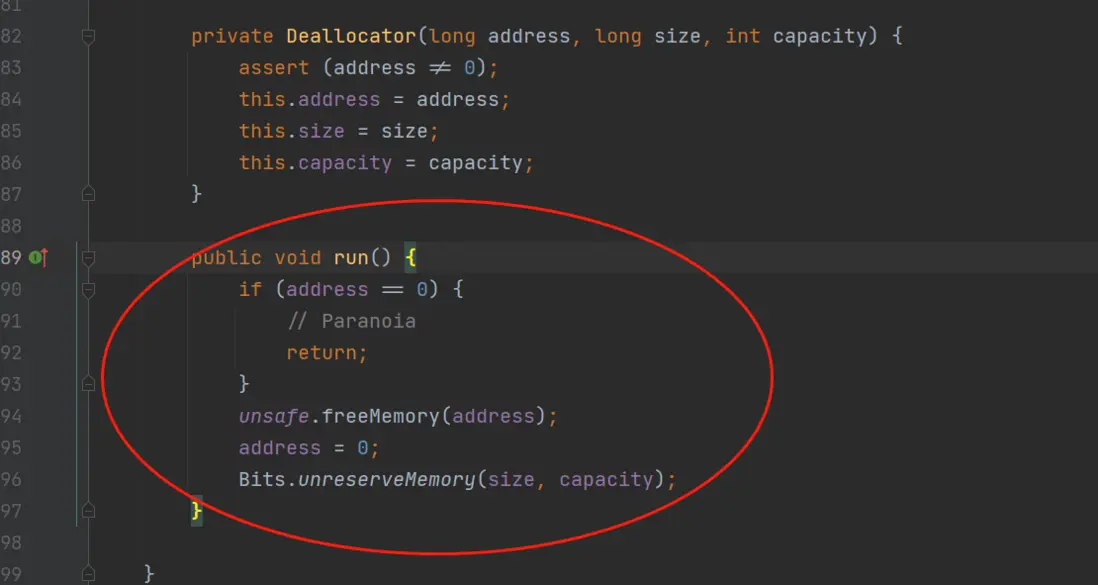

可以看出，run方法是一個釋放堆外內存的函數。

邏輯我們已經梳理完，但是JVM如何釋放其佔用的堆外內存呢？如何跟Cleaner關聯起來？

首先，Cleaner繼承了PhantomReference（虛引用），關於強軟弱虛引用，在前面的博客已經贅述過：深入理解JVM（八）——強軟弱虛引用

簡單地再介紹一下虛引用，當GC某個對象的時候，如果此對象上有虛引用，會將其加入PhantomReference加入到ReferenceQueue隊列。

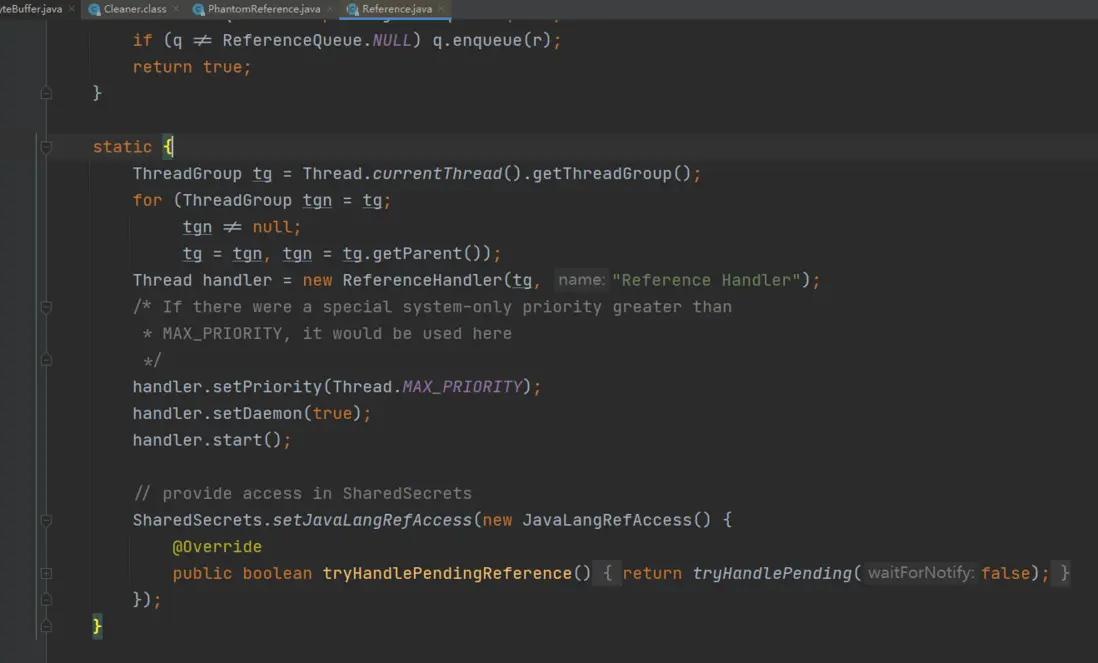

Cleaner繼承PhantomReference，而PhantomReference又繼承Reference，Reference初始化的時候，會運行一個靜態代碼塊：

我們可以看出，ReferenceHandler作為一個優先級比較高的守護線程被啓動了。

在看他的處理邏輯之前，我們先了解一下對象的四種狀態；

  • Active：激活。創建ref對象時就是激活狀態
  • Pending：等待入引用隊列。所對應的引用被GC，就要入隊。

  • Enqueued：入隊狀態。

    • 如果指定了refQueue消費pending移動到enqueued狀態。refQueue.poll時進入失效狀態
    • 如果沒有指定refQueue，直接到失效狀態。
  • Inactive：失效

接下來我們可以看業務邏輯了：

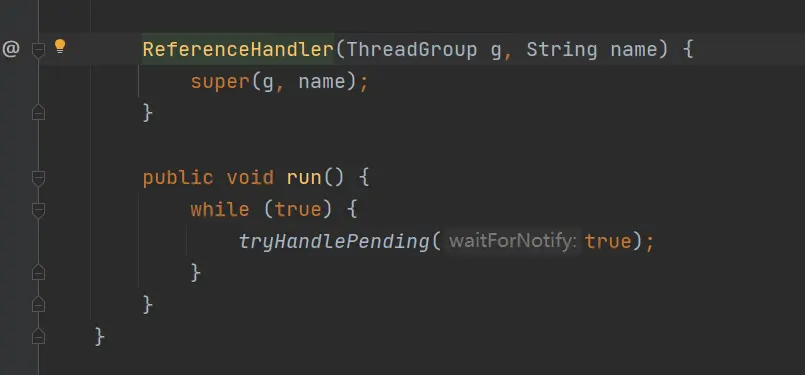

這是一個死循環，我們再往裏點：

    static boolean tryHandlePending(boolean waitForNotify) {
        Reference<Object> r;
        Cleaner c;
        try {
            //可能有多線程對一個引用隊列操作，所以要加鎖
            synchronized (lock) {
                  //如果當前對象是 等待入引用隊列 的狀態
                if (pending != null) {
                    r = pending;
                    // 'instanceof' might throw OutOfMemoryError sometimes
                    // so do this before un-linking 'r' from the 'pending' chain...
                    //轉化為clean對象
                    c = r instanceof Cleaner ? (Cleaner) r : null;
                    // unlink 'r' from 'pending' chain
                    //解除引用
                    pending = r.discovered;
                    r.discovered = null;
                } else {
                     //如果沒有，等待喚醒
                    // The waiting on the lock may cause an OutOfMemoryError
                    // because it may try to allocate exception objects.
                    if (waitForNotify) {
                        lock.wait();
                    }
                    // retry if waited
                    return waitForNotify;
                }
            }
        } catch (OutOfMemoryError x) {
            // Give other threads CPU time so they hopefully drop some live references
            // and GC reclaims some space.
            // Also prevent CPU intensive spinning in case 'r instanceof Cleaner' above
            // persistently throws OOME for some time...
            Thread.yield();
            // retry
            return true;
        } catch (InterruptedException x) {
            // retry
            return true;
        }

        // Fast path for cleaners
        //清除內存
        if (c != null) {
            c.clean();
            return true;
        }

        ReferenceQueue<? super Object> q = r.queue;
        if (q != ReferenceQueue.NULL) q.enqueue(r);
        return true;
    }

我們可以得出：
1）當對象狀態是Pending的時候，就會進入if，將這個對象轉化為clean對象，並將這個引用置空
2）進行clean的垃圾收集
3）這個線程一直在後台啓動，如果有引用，就會喚醒該線程。
